伺服驱动真空吸丝自动锁付螺旋作业机构

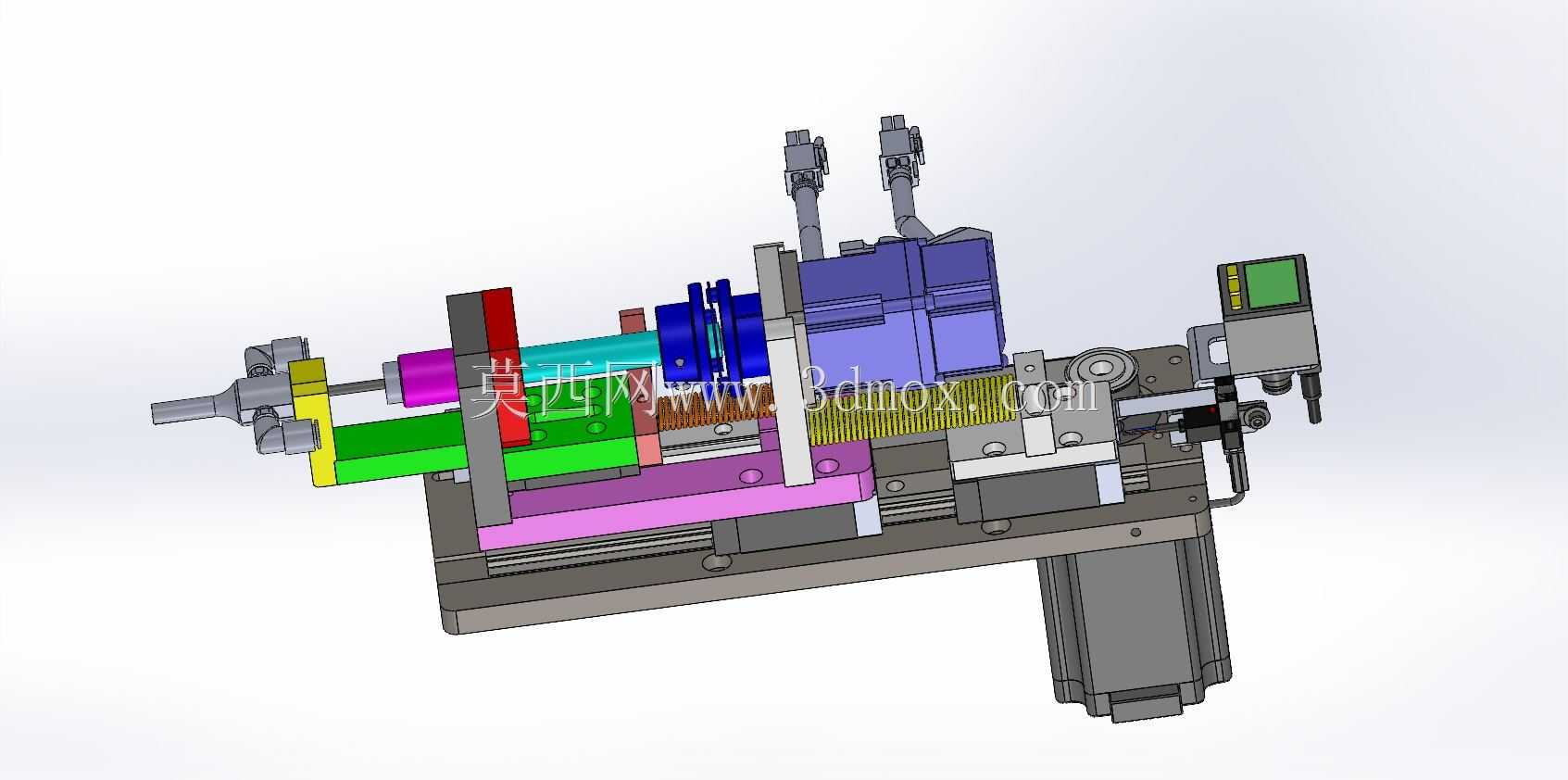

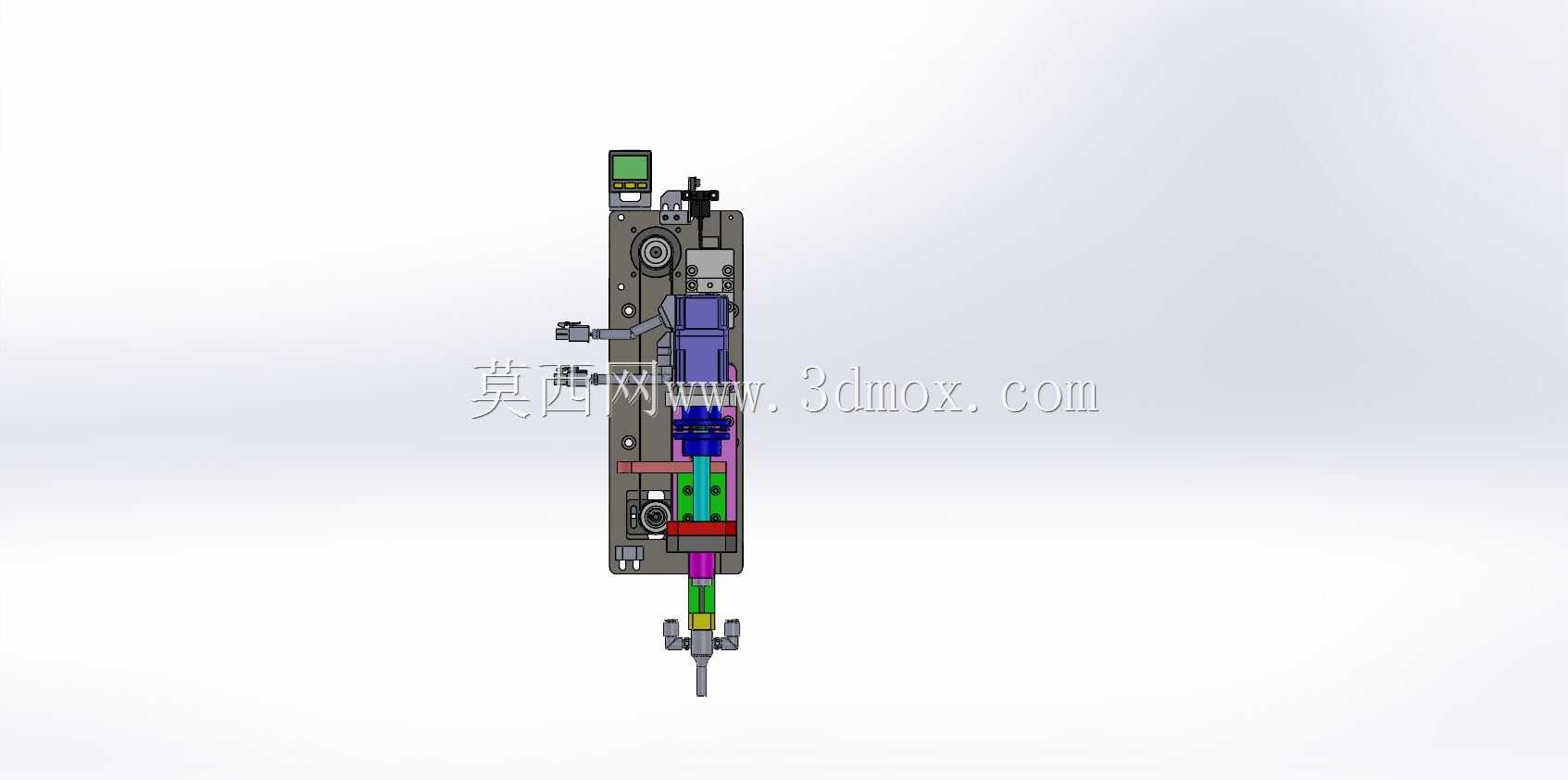

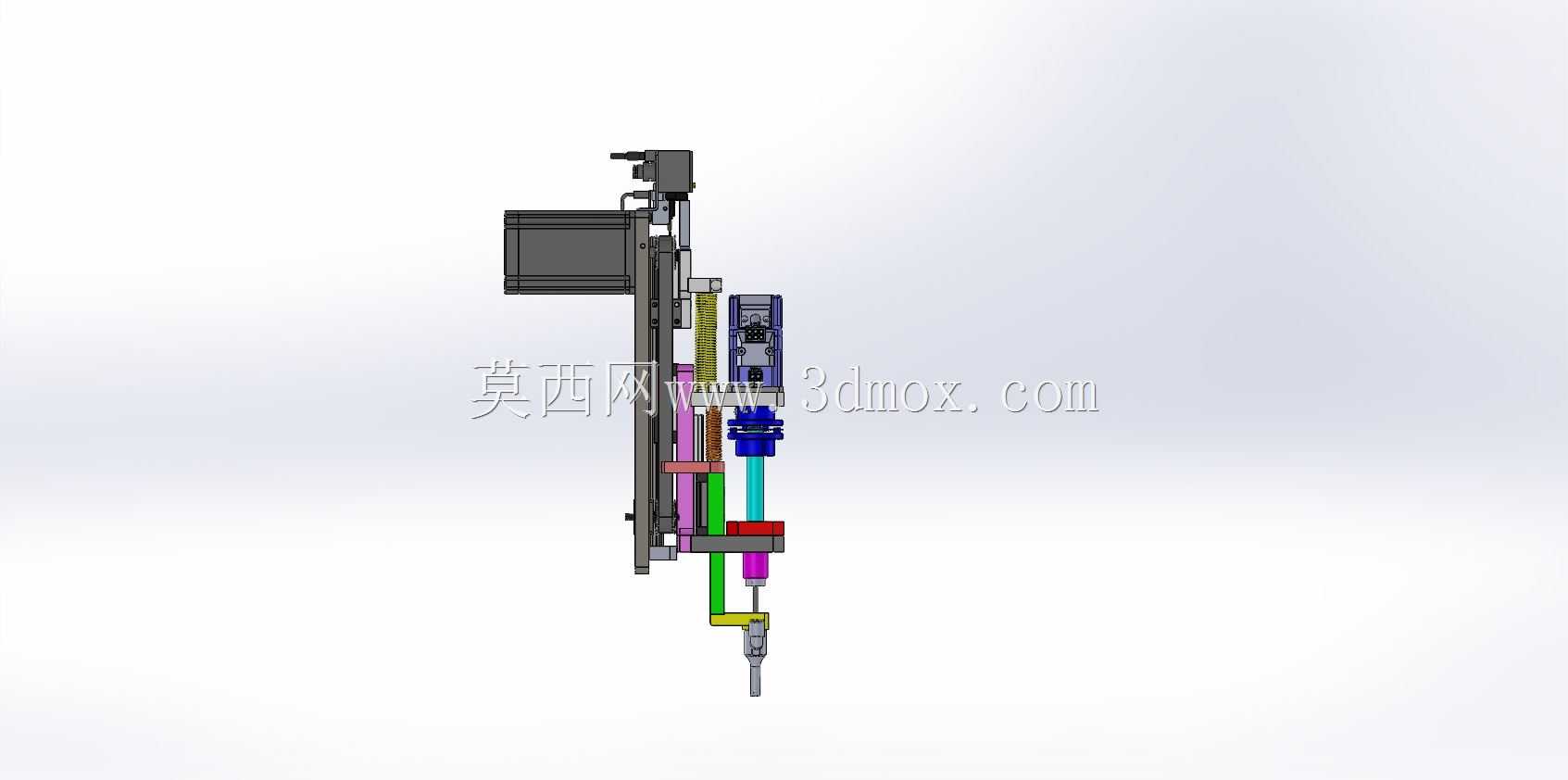

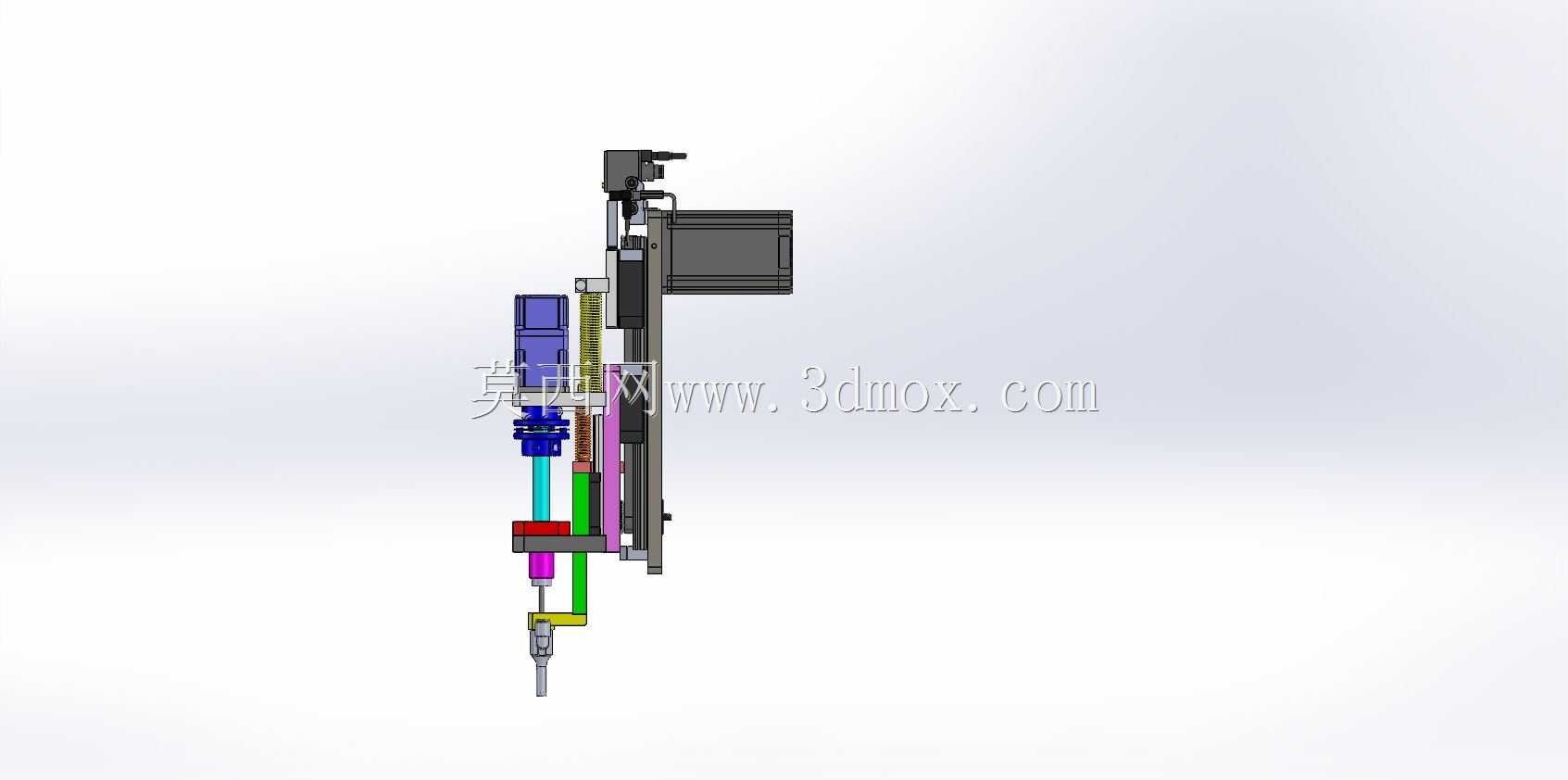

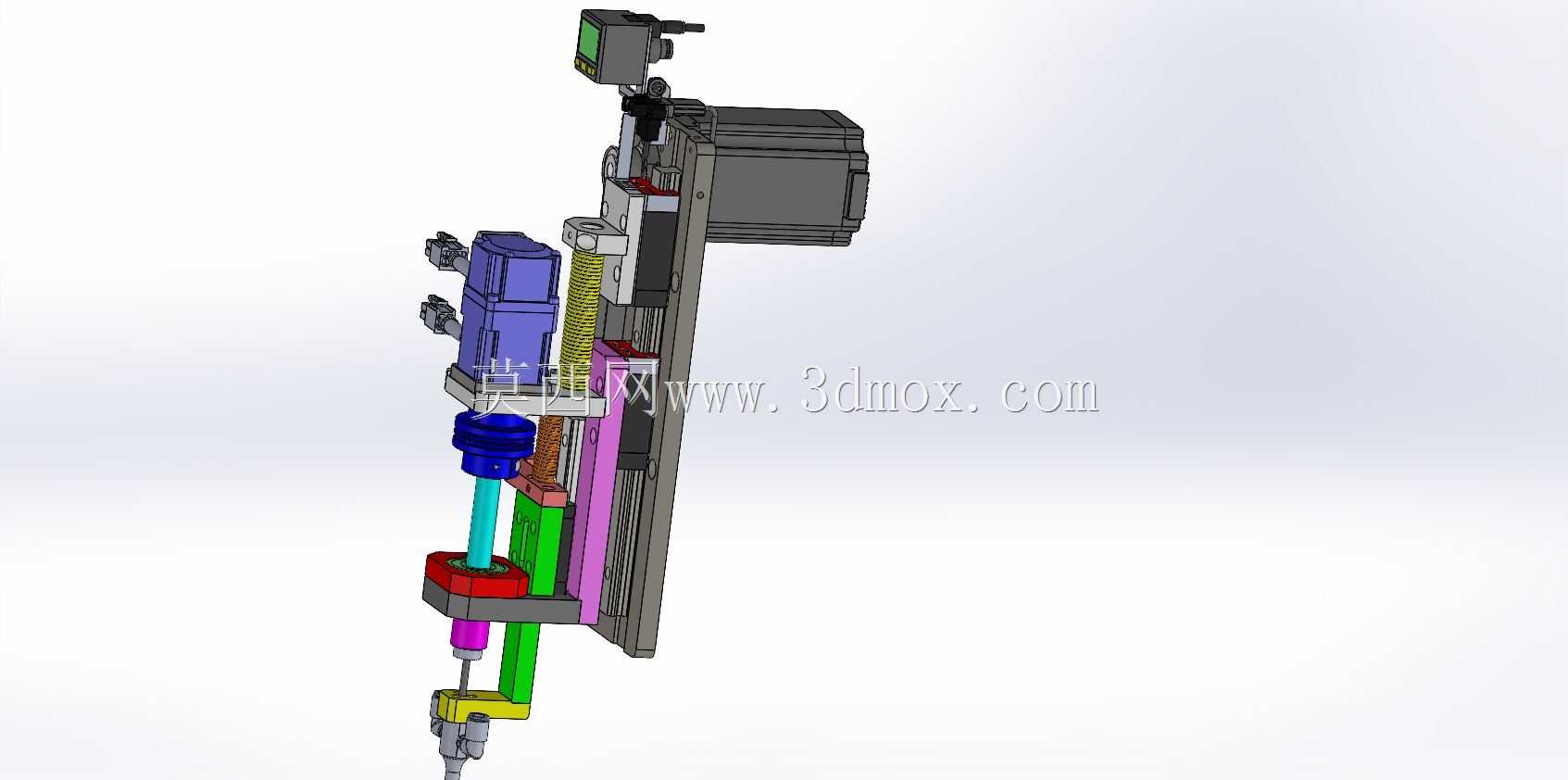

在3C电子、小家电、汽车零部件的装配产线上，螺钉锁付是占比极高的工序，传统手持电批依赖人工对位、扭矩控制一致性差，普通吹气式送丝锁付机构对小规格、异形螺钉适配性不足，这套伺服驱动的螺旋作业机构正是针对这类痛点开发的集成式作业单元。从结构布局来看，整体采用立式长轴集成设计，上部预留伺服电机安装位，中部集成扭矩传动组件、真空发生与气路通道，下部延伸出锁付批头导向结构，整体安装边界控制在窄幅长条区间，可直接适配多轴锁付模组的并排安装需求，单组机构的横向占用空间极小，能在有限的工位布局内实现多颗螺钉的同步锁付作业，不会出现相邻机构的运动干涉问题。设计阶段优先考虑了锁付过程的力控精度，摒弃了传统电批的摩擦式扭矩限制结构，采用伺服电机直连传动的方案，螺旋拧紧过程的扭矩输出、转速、下压行程都可通过程序实时写入参数，作业过程中能实时读取当前螺旋力数值，当出现螺钉滑牙、浮锁、漏锁时，可通过扭矩曲线的异常波动即时触发报警，不需要额外加装外置扭矩传感器，既压缩了整体结构尺寸，也减少了外部传感部件的接线与调试工作量。真空吸丝的结构设计避开了吹气式送料的堵料风险，批头内部做了贯通真空气路，螺钉从送料机构送出后可直接通过负压吸附在批头端部，导向套做了锥面收口设计，即使螺钉与工件螺纹孔存在小幅位置偏差，也能通过锥面引导完成对位，对M1-M3规格的小螺钉适配性表现优异，不会出现吹气送料常见的螺钉卡滞、吹飞问题。机构的安装基准面设置在中部的安装法兰位置，法兰上预留了对称的安装销孔与螺栓过孔，可直接固定在XYZ三轴运动模组的滑台上，不需要额外设计转接板，下部批头到安装法兰的距离做了标准化设计，可根据不同工件的锁付深度更换不同长度的批头与导向套，快换结构不需要拆解主体传动部分，现场换型时间可控制在十分钟以内。传动部分采用了分段式轴系设计，伺服电机输出轴通过联轴器连接中间传动轴，传动轴与下部批头之间设置了缓冲弹簧结构，锁付过程中批头接触螺钉时可实现柔性下压，避免硬接触导致的批头崩边、螺钉头部槽口损伤问题，轴系的支撑轴承采用成对布置的角接触轴承，可同时承受径向与轴向载荷，长时间高频作业下也不会出现轴系窜动问题，保证锁付精度的长期稳定性。气路接口设置在机构上部侧面，可直接对接工厂常规压缩气源，真空气路的通断通过内置电磁阀控制，不需要在外部额外布设气路阀组，进一步简化了现场安装的布线布管工作量，整体结构的所有走线都做了内置处理，外部没有明线，运动过程中不会出现管线拖拽、磨损的问题。
