HIOS精密电动拧紧螺丝刀结构设计

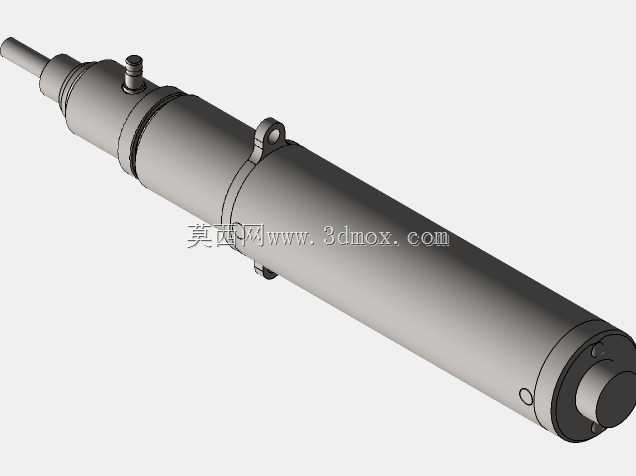

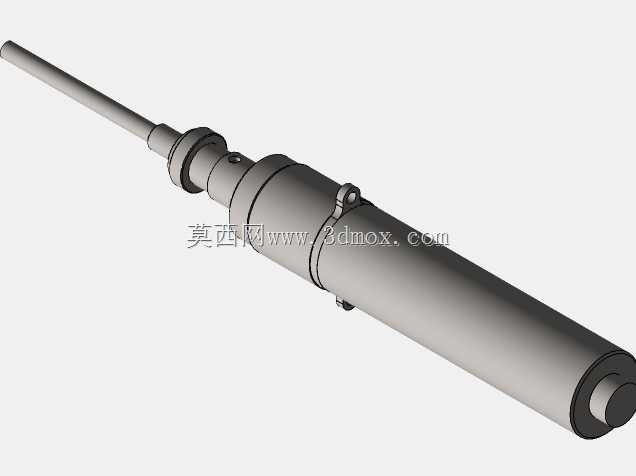

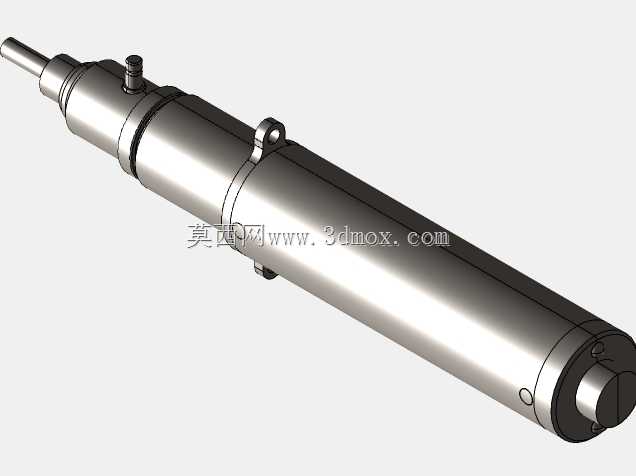

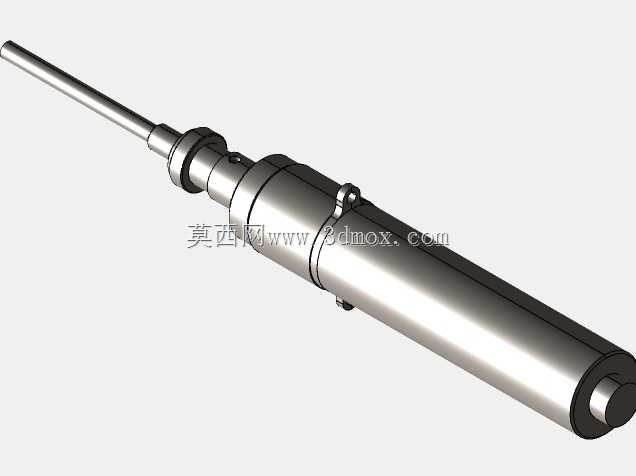

　　这款HIOS系列电动螺丝刀的三维结构设计，核心面向3C电子组装、小型精密零部件锁付的产线作业场景，在消费电子组装工位、小型仪器仪表装配线、精密五金组件拼接工序中，这类直柄式电动拧紧工具是一线作业人员高频使用的核心工装，直接决定小规格螺丝锁付的扭矩精度与作业效率。从结构设计逻辑来看，整体采用同轴直筒式布局，将驱动电机、减速齿轮组、扭矩控制机构、输出轴沿筒体轴线依次排布，这种布局能最大程度压缩工具的径向尺寸，让作业人员握持时手腕受力更均匀，长时间连续锁付作业时不易产生肌肉疲劳，适配狭窄装配空间内的操作需求，比如消费电子外壳内部的深孔螺丝位、密集排布的小螺丝工位，都能灵活伸入完成作业。筒体上设置的挂环结构，是适配产线平衡吊使用的安装接口，

　　可将工具悬挂在作业工位上方，减少操作人员手持负重，同时避免工具磕碰工作台面造成输出轴同轴度偏差。前端输出轴采用快换批头接口设计，可适配不同规格的十字、一字、内六角批头，覆盖M1到M6区间小规格螺丝的锁付需求，扭矩输出区间经过结构匹配，可稳定控制在0.05N·m到3N·m之间，满足精密装配场景下的扭矩一致性要求，避免锁付力矩过大压裂塑料壳体、或是力矩不足导致螺丝松脱的问题。从安装边界与尺寸设计来看，筒体直径控制在适合成人单手握持的范围，整体长度适配常规工位的操作距离，尾部的供电与信号接口采用同轴布局，可连接专用的扭矩控制电源，实时反馈锁付状态，配合产线的防错系统实现漏锁、浮锁的检测。筒体表面的防滑结构设计，

　　兼顾了握持摩擦力与清洁便利性，适合电子车间无尘环境下的使用要求，不会积累灰尘与静电。结构设计上还预留了扭矩调节的操作空间，可通过筒体上的调节旋钮快速设定目标锁付扭矩，无需拆解工具即可完成参数调整，适配产线快速换产的需求。各段筒体的连接采用精密螺纹加定位销的结构，保证内部传动组件的同轴度，减少高速运转时的径向跳动，延长批头与内部齿轮的使用寿命，输出端的轴承支撑结构，可承受锁付时的轴向反作用力，避免传动齿轮受轴向力出现过早磨损。
