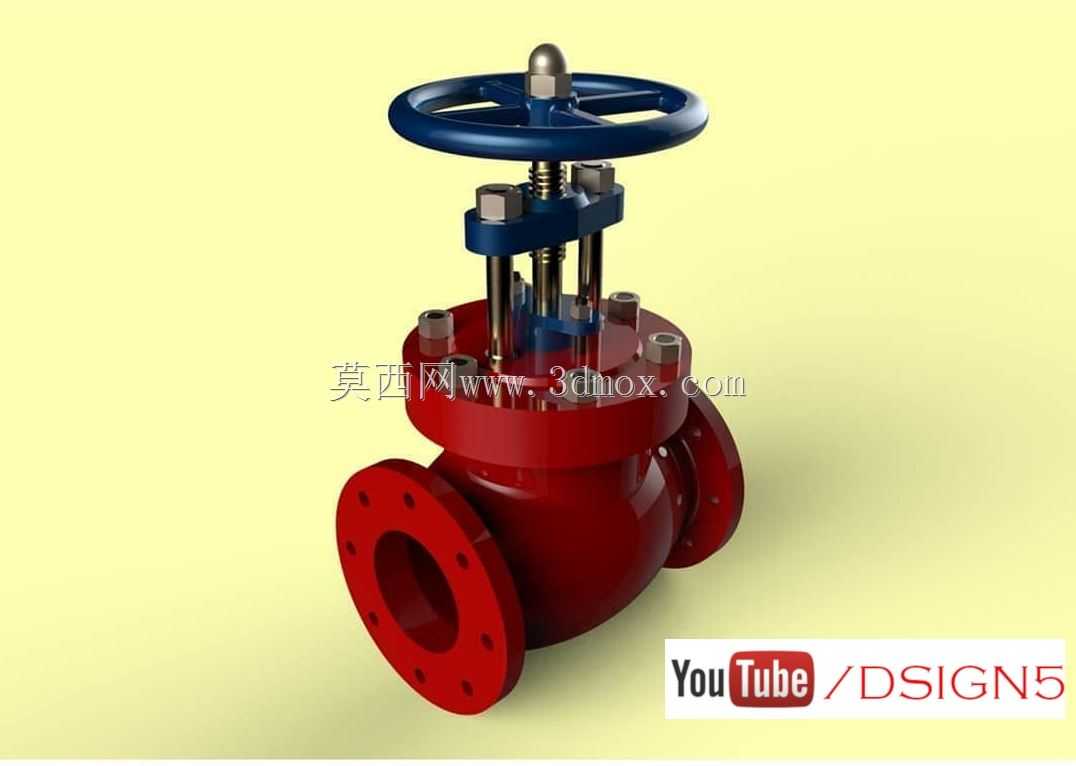

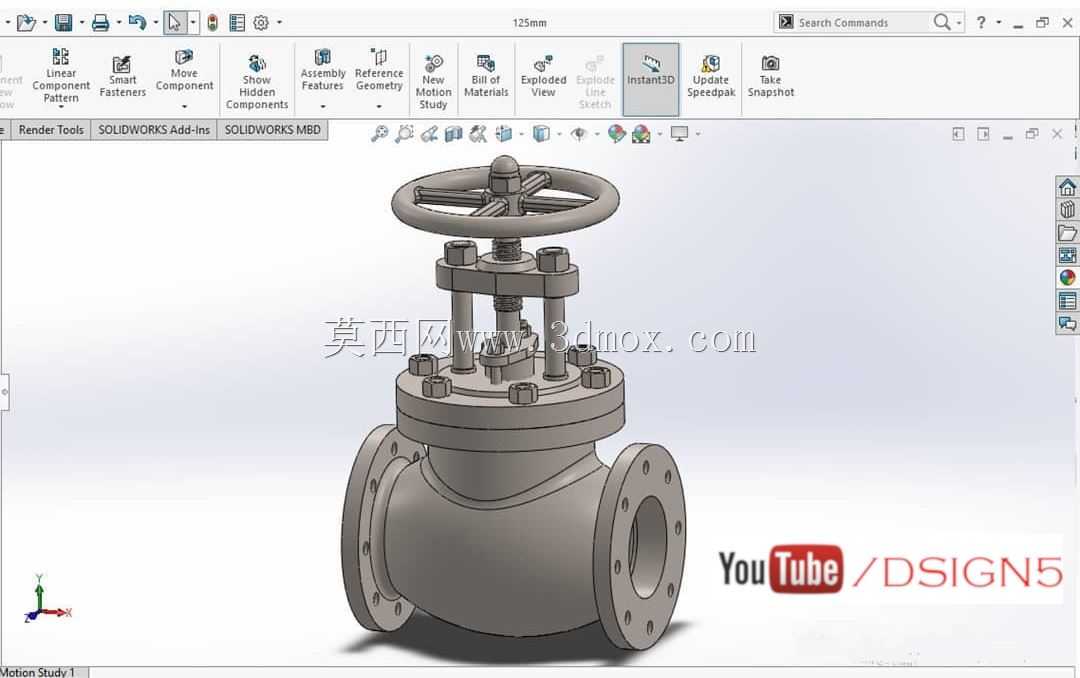

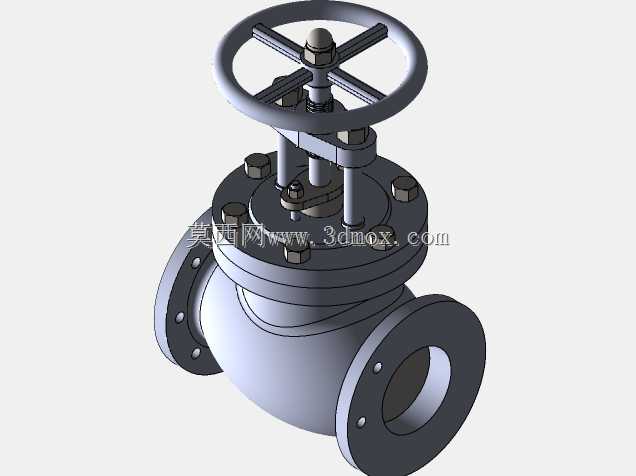

法兰连接式手动蒸汽截止阀结构设计

这款手动法兰式蒸汽截止阀，主要应用于饱和蒸汽、过热蒸汽输送管路系统中，承担管路通断控制、蒸汽流量调节的核心作用，广泛适配化工生产供热管线、工业锅炉蒸汽输出回路、厂区集中供暖蒸汽管网、食品加工蒸煮设备供汽支路等场景，能够在高温高压的蒸汽输送工况下稳定实现截流操作，避免管路出现蒸汽泄漏、误通断等问题，保障蒸汽输送系统的运行安全与管控精度。从功能特性来看，该截止阀采用下进上出的介质流向设计，阀瓣与阀座密封面采用锥面贴合结构，密封副配合精度高，在额定工作压力下可实现零泄漏截流，同时阀瓣升降式的调节结构，能够通过控制阀瓣的开启高度实现蒸汽流量的线性调节，满足不同工况下的蒸汽供应量调整需求；阀杆部位采用多级填料密封结构，搭配压盖锁紧设计，可长期耐受高温蒸汽的冲刷与温度交变影响，避免阀杆位置出现跑冒滴漏问题；顶部的手轮操作结构采用大直径轮辐设计，操作力矩小，操作人员无需借助额外辅助工具即可完成阀门的启闭操作，手轮与阀杆之间采用梯形螺纹传动，传动效率高，自锁性能好，可将阀瓣稳定锁定在任意开启位置，不会受管路内蒸汽压力波动影响出现自行启闭的问题。在设计思路上，该产品充分考虑蒸汽工况的高温特性，阀体采用流线型球状流道设计，能够减少蒸汽在阀腔内的流动阻力，降低蒸汽输送过程中的压损，同时流道内壁平滑过渡，可减少冷凝水在阀腔内的积存，避免水锤现象对阀体和密封面造成冲击损伤；阀体两端采用法兰连接结构，法兰密封面为凸面设计，配套耐高温金属缠绕垫片即可实现可靠的管路连接，安装时无需对管路进行特殊加工，适配常规工业蒸汽管路的安装标准；整体结构采用模块化设计，阀盖、填料压盖、手轮等部件均可单独拆卸更换，后期维护时无需将整个阀体从管路上拆下，即可完成密封填料更换、阀瓣密封面修复等维护操作，大幅降低运维成本。从安装边界来看，该阀门为直通式结构，安装时需保证介质流向与阀体标识方向一致，手轮操作空间需预留足够的转动半径，阀体两侧法兰的连接螺栓孔位采用等径圆周均布设计，适配同压力等级的标准工业管路法兰，安装时需保证两端法兰同轴度偏差在允许范围内，避免附加应力作用在阀体上影响密封性能；阀门整体高度适配常规架空蒸汽管路的安装空间，阀杆垂直向上安装时不会占用过多的管路上方空间，可适配管沟敷设、架空敷设等多种管路安装场景。
