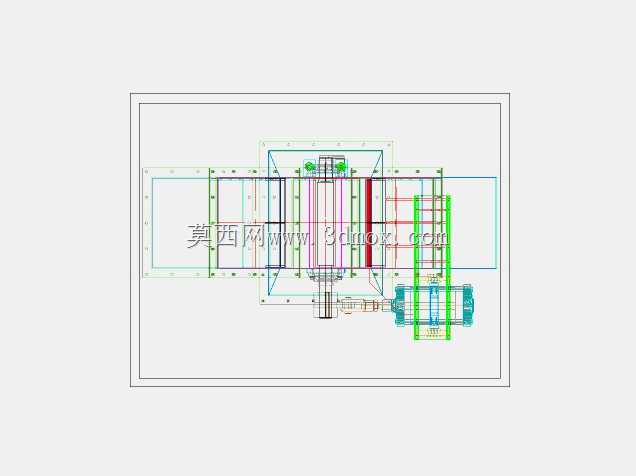

物料输送管路分流闸门结构设计

这款分流闸门主要应用于散料输送、粉体加工、粮食储运、建材生产等行业的物料管路输送系统中，安装在多支路物料输送管线的交汇节点位置，承担物料流向切换、流量分配、通路截断的核心作用，能够在连续化生产流程中无需中断主输送链路，即可完成不同下游支路的物料供给切换，适配重力落料、低压气力输送等多种常见物料输送工况，可对颗粒状、粉状、小粒径块状的固体物料进行流向管控，有效替代传统人工切换挡板的作业方式，降低生产过程中的人工操作强度，减少物料泄漏、管路堵料的发生概率。从功能特性来看，该分流闸门采用框架式承力结构，整体以对称式布局设计，闸板运行导轨集成在主体框架内部，两侧配置导向限位结构，避免闸板在启闭、切换过程中出现卡滞、偏移问题，闸门的密封面贴合物料流通通道的截面轮廓，在截断通路时可有效阻隔物料串流，适配多支路分流的作业需求，可根据实际生产需要实现单路供料、双路同时供料、通路完全截断等多种工作状态，满足不同生产节拍下的物料分配要求。在设计思路上，这款分流闸门优先考虑了物料输送场景的耐磨需求与运行稳定性，主体框架采用型材拼接焊接的承力结构，在物料直接冲刷的闸板表面、通道内壁位置预留了耐磨衬板的安装空间，可根据输送物料的磨琢性选择对应材质的耐磨衬板，延长设备整体使用寿命；驱动端采用侧置安装布局，将驱动组件与物料流通腔室做隔离设计，避免细粉料进入驱动构件造成磨损卡滞，同时预留了手动操作的冗余接口，在驱动端故障时可通过手动方式完成闸板位置调整，避免生产链路长时间中断。从安装边界来看，这款分流闸门的主体外形为长方体框架结构，两端的管路连接法兰采用标准方形法兰接口，可直接与同截面规格的溜槽、输送管路进行对接安装，安装时需预留闸板全行程的侧向伸缩空间，同时在驱动端预留对应的维护操作空间，设备整体的安装基准面为底部框架平面，可通过支架吊装或座装的方式固定在输送管路节点处，安装时需保证闸板运行方向与物料下落方向呈垂直布局，避免物料卡入闸板与导轨的间隙中，日常维护仅需定期对导向导轨位置进行积尘清理、加注润滑脂即可，整体维护成本较低，适配长时间连续化生产的作业场景。
