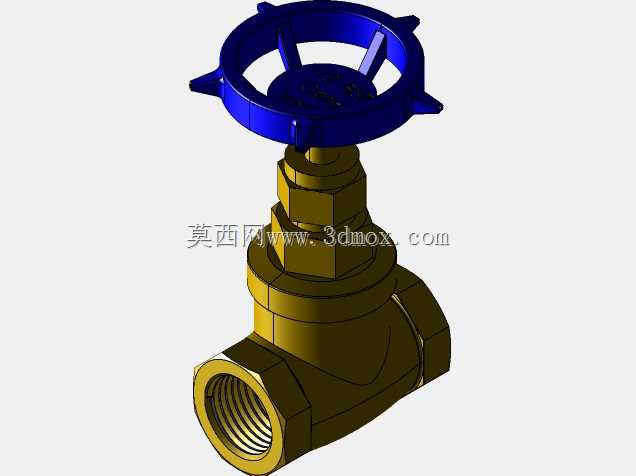

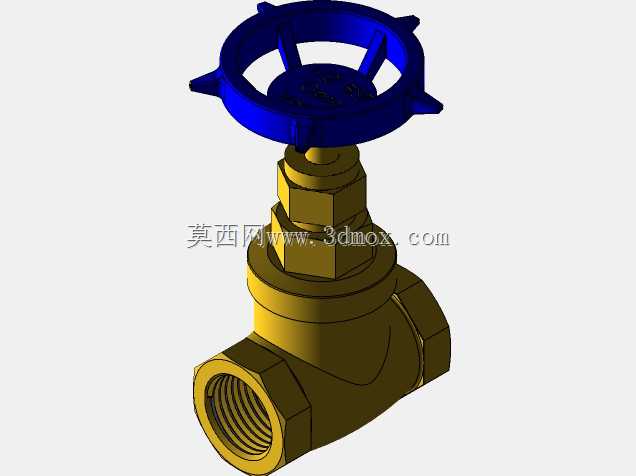

1/2英寸BSP内螺纹铜制闸阀结构设计

这款1/2英寸BSP螺纹闸阀，是民用给排水、小型暖通管路、低压气动系统、小型设备冷却回路中极为常用的管路截断元件，核心作用是通过手轮驱动实现管路内介质的通断控制，不承担流量调节功能，仅在全开或全关工况下长期运行，避免半开状态下介质冲刷密封面造成的密封失效问题。从实际应用场景来看，这类小口径铜闸阀常被用于家装入户水支路、小型空压机输气管路、小型工业设备的冷却水支管、消防喷淋支路等场景，适配公称通径15mm的管路系统，BSP平行管螺纹是英制管路系统中通用的连接标准，可直接匹配同规格的内螺纹管路接头、外螺纹管件，无需额外转换接头即可完成安装。产品功能特性上，采用黄铜作为阀体主体材质，具备优秀的抗锈蚀能力与中等耐压性能，适配常温清水、压缩空气、低压无腐蚀性流体介质，长期使用不易出现阀体锈蚀卡滞问题；顶部蓝色手轮采用轮辐式结构，增大操作力臂，无需借助额外工具即可徒手完成阀门的启闭操作，手轮边缘的凸起结构可避免操作时打滑，即使手部沾有水渍或油污也能稳定施力；阀杆与阀体之间采用填料密封结构，可在长期使用后通过压紧填料压盖补偿密封磨损，避免介质沿阀杆渗漏，降低后期维护成本。设计思路上，整体采用楔式闸板的经典闸阀结构，阀杆升降过程中带动闸板沿阀体内腔的导轨垂直移动，实现密封面的贴合与分离，全开状态下闸板完全升入阀盖内腔，管路通径无遮挡，介质流动阻力极小，不会产生明显的压降，也不易在阀腔内积存杂质；阀体两端的内螺纹接口与中部流道保持同轴，安装后管路不会出现偏斜，接口处的螺纹加工精度可保证缠绕密封带后实现无渗漏连接；阀体下部的六角结构可在安装时使用扳手夹持固定，避免安装过程中阀体受力变形损坏密封结构。外形尺寸与安装边界方面，这款闸阀整体结构紧凑，手轮最大外径适配小空间操作需求，安装时仅需预留手轮旋转所需的上部空间与两侧扳手操作空间，无需额外的安装支架，直接通过螺纹串联在管路中即可，阀体轴向长度符合小口径闸阀的通用安装尺寸，可直接替换同规格的老旧故障闸阀，无需改动现有管路布局，适配绝大多数1/2英寸BSP螺纹的民用与小型工业管路场景。
