工业料道用重锤式双摆防尘卸料装置

这款重锤式双摆防尘卸料装置，主要应用于粉体、颗粒物料输送系统的料仓、料斗出料末端，常见于粮食加工、建材生产、冶金配料、除尘输灰等工况场景，安装在料流通道的出口位置，既承担可控卸料的功能，又能阻断料道内外的空气流通，避免料仓内部粉尘外溢造成车间环境污染，同时防止外部气流倒灌影响料仓内部的物料存储稳定性与计量精度。

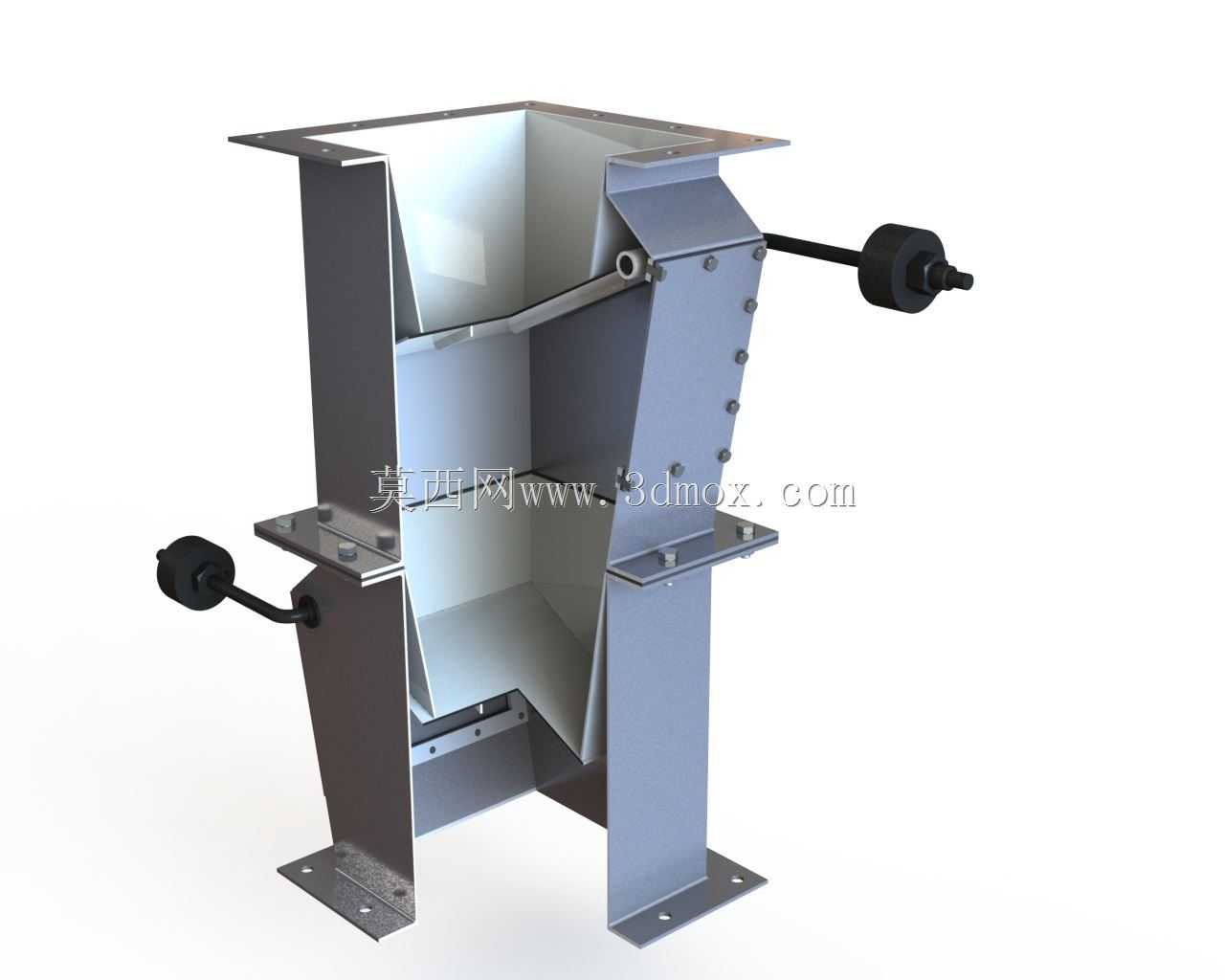

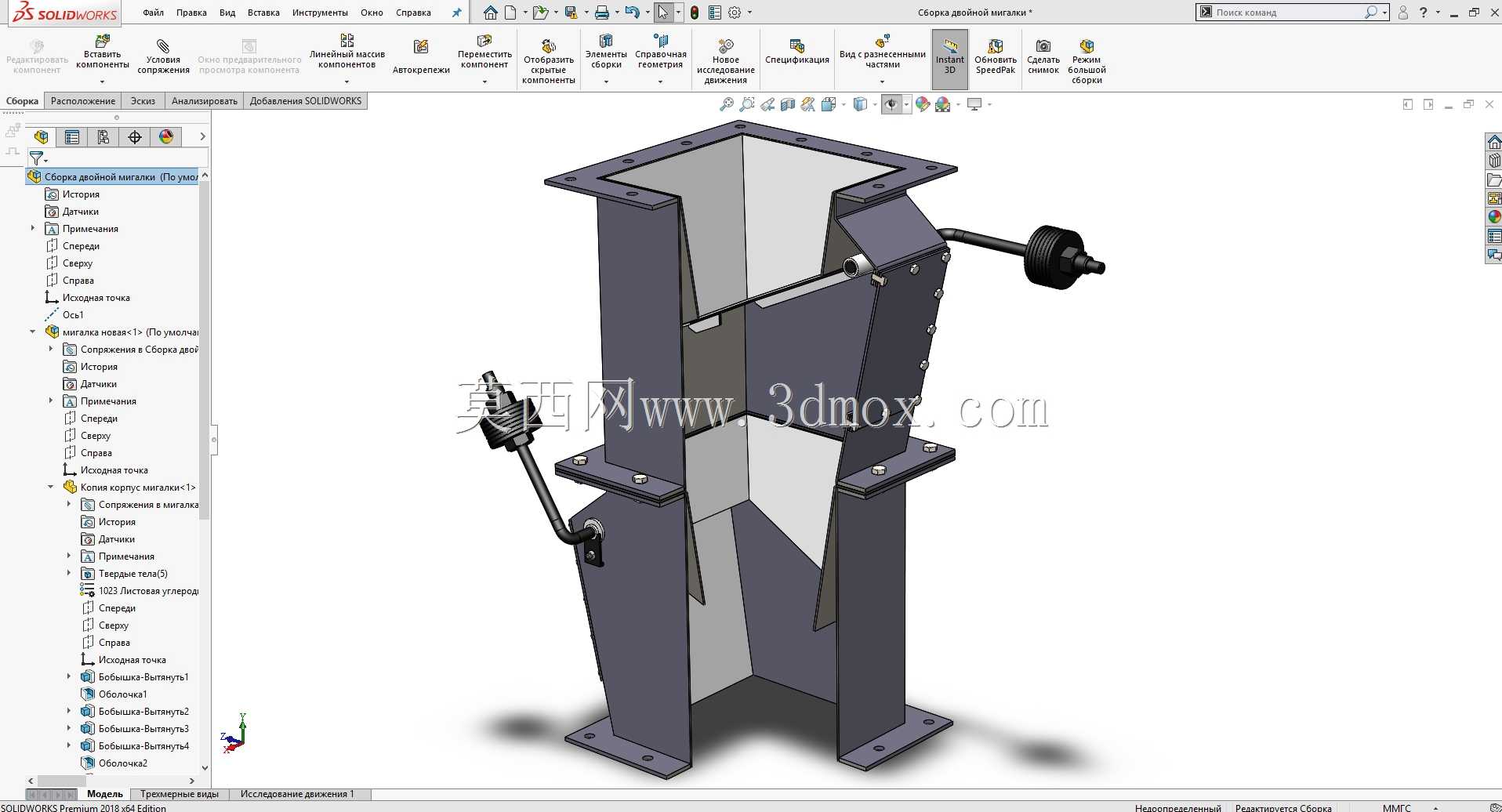

装置采用双摆阀板对称布局设计，两侧分别配置独立的重锤摆臂执行结构，依靠重锤的重力力矩实现阀板的常闭密封，当料仓内部堆积的物料重力超过重锤设定的平衡力矩时，阀板会自动绕转轴向下摆开，物料顺着阀板斜面均匀卸出；当料层压力降低到平衡阈值以下时，重锤会带动阀板自动复位闭合，整个卸料过程无需额外配置动力源，依靠物料自重与重锤力矩的动态平衡实现自动启闭，运行稳定无能耗，也避免了电动、气动执行机构在高粉尘环境下容易卡滞、损坏的问题。

设计过程中充分考虑了高粉尘工况的使用需求，阀板与壳体之间采用贴合式密封结构，闭合状态下能有效阻隔粉尘穿透，壳体采用折弯钢板拼接成型，内部流道做了顺滑过渡处理，没有物料滞留的死角，能避免湿黏物料挂壁堆积造成的通道堵塞；两侧摆臂的转轴位置做了防尘密封处理，防止细粉进入转轴缝隙造成转动卡涩，重锤摆臂预留了力矩调节空间，可根据物料的堆积密度、卸料流量需求调整重锤的固定位置，改变闭合力矩的大小，适配不同特性物料的卸料需求。

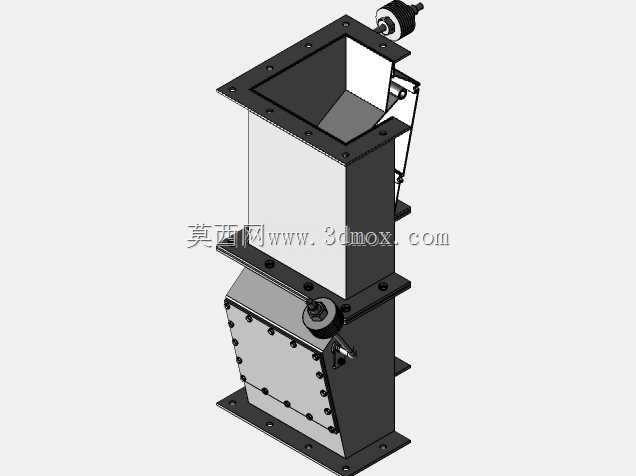

从安装边界来看，装置顶部采用方形法兰连接结构，可直接与同规格的方形料斗出口、溜管末端对接固定，底部设置带安装孔的支撑腿结构，可直接固定在设备机架或者出料平台上，整体立式安装占用的横向空间较小，两侧伸出的重锤摆臂预留了足够的摆动空间，安装时无需额外改动周边的料道布局；整体结构的过流通道宽度适配常规工业料斗的出料尺寸，阀板摆动行程经过精准核算，全开状态下不会阻挡大颗粒物料的通行，闭合状态下密封面贴合紧密，即使料仓内部存在一定的负压或者正压，也能保持可靠的密封效果，不会出现漏风、漏粉的问题。日常使用过程中仅需定期检查转轴的转动灵活性、重锤的固定牢固度即可，维护成本极低，非常适合长时间连续运行的工业生产场景。
