小型车床组合刀具夹头主轴结构

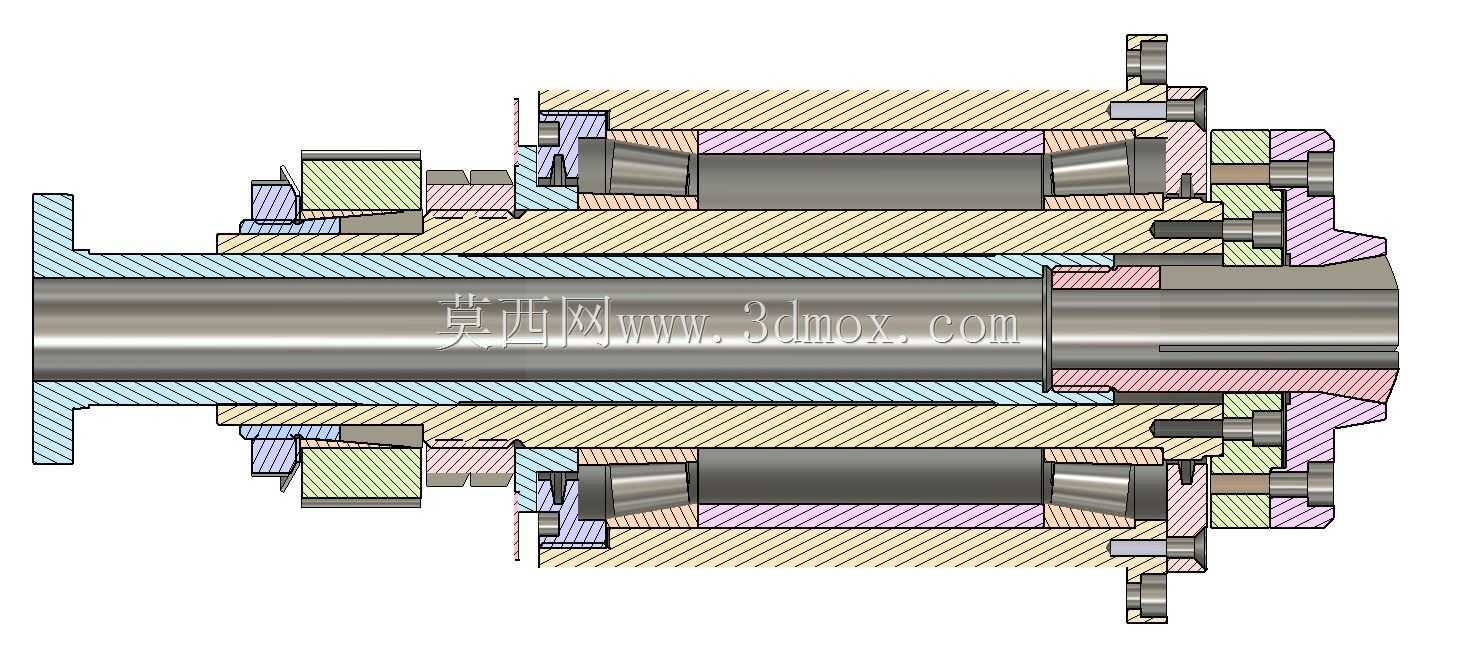

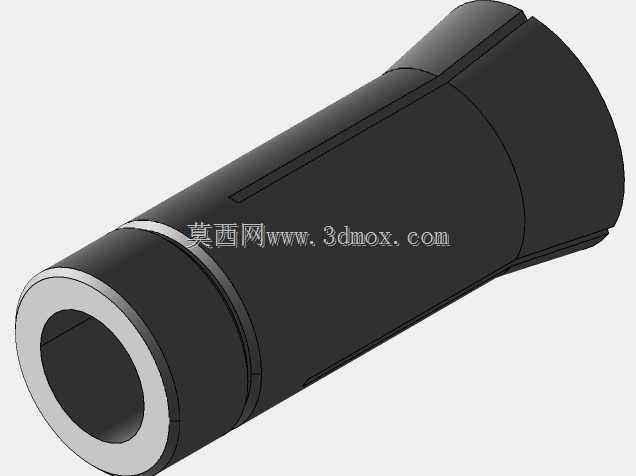

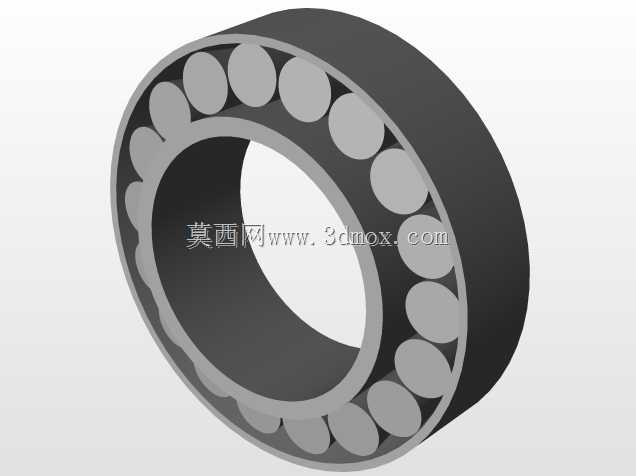

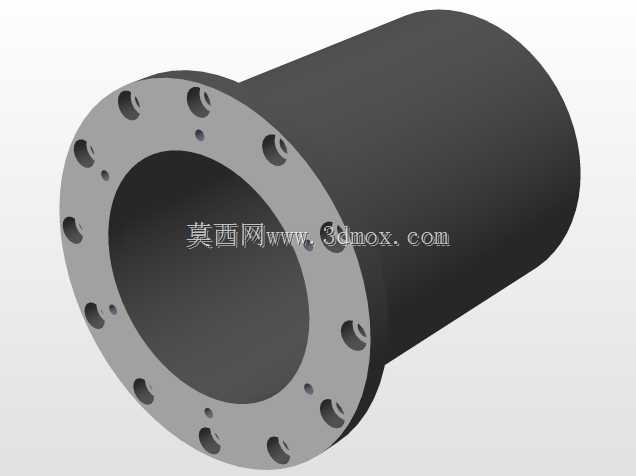

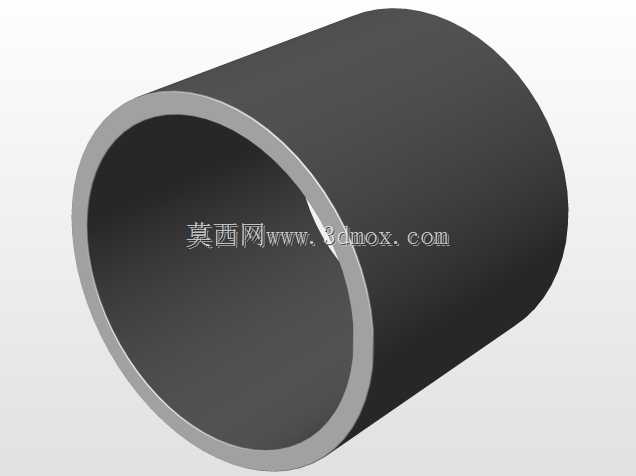

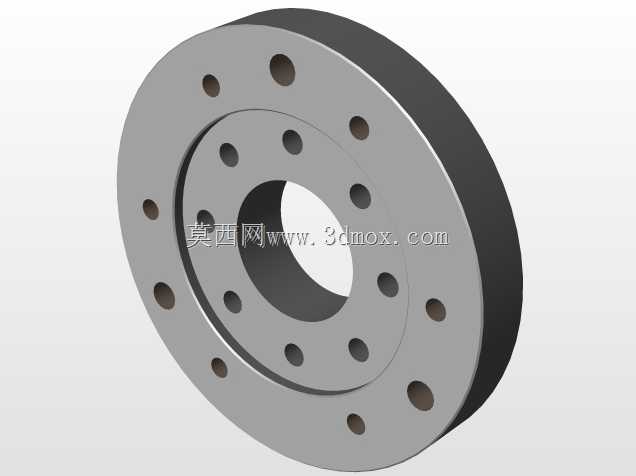

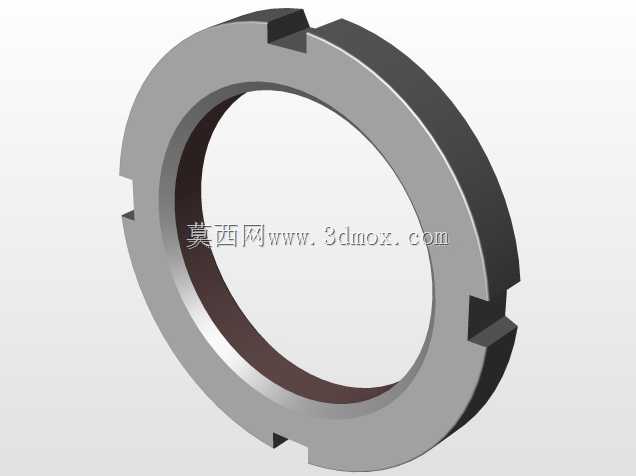

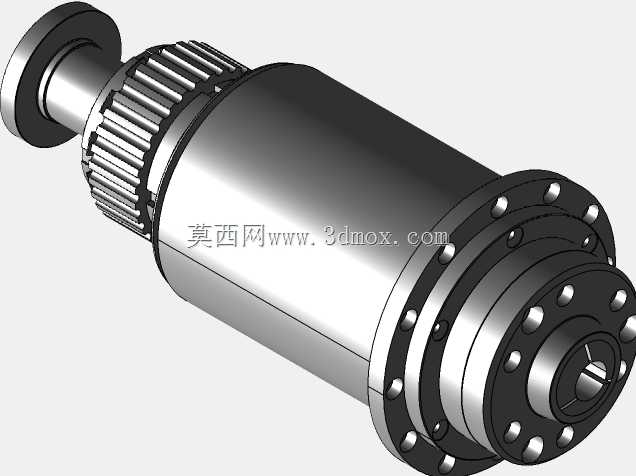

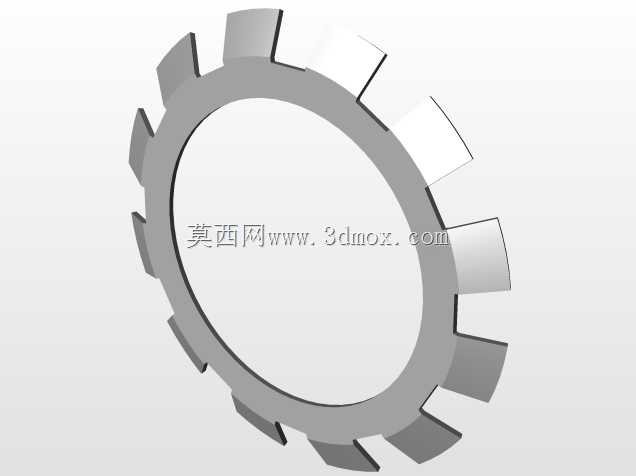

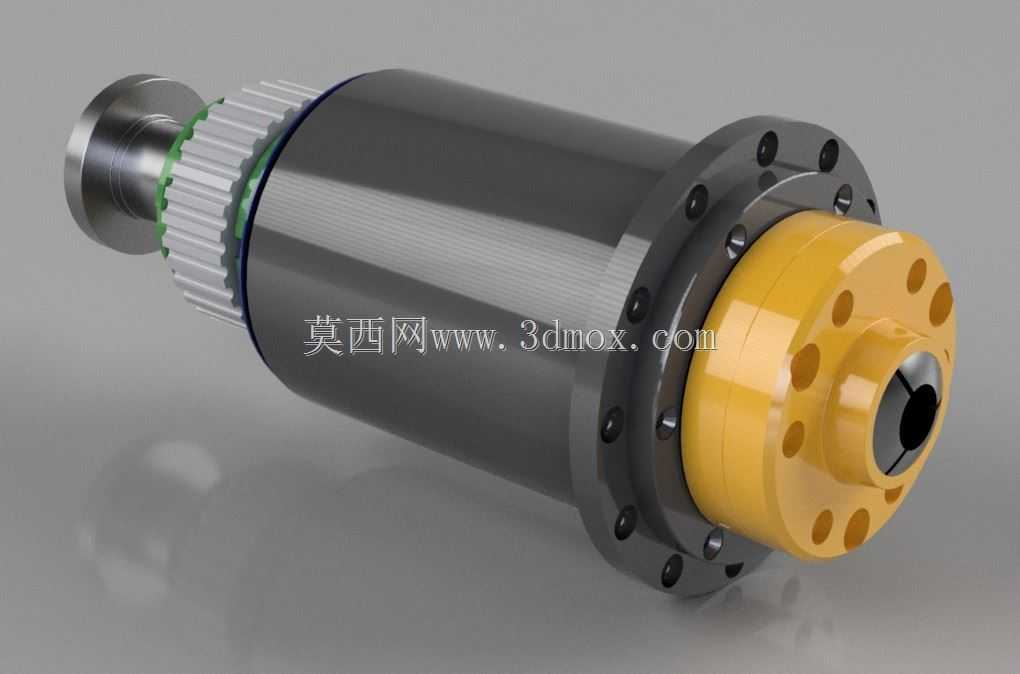

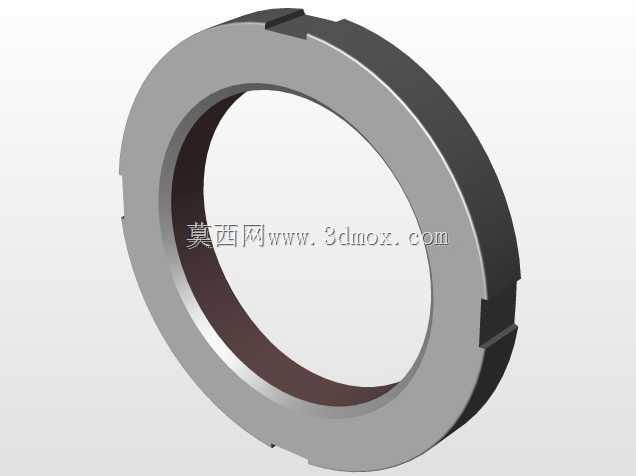

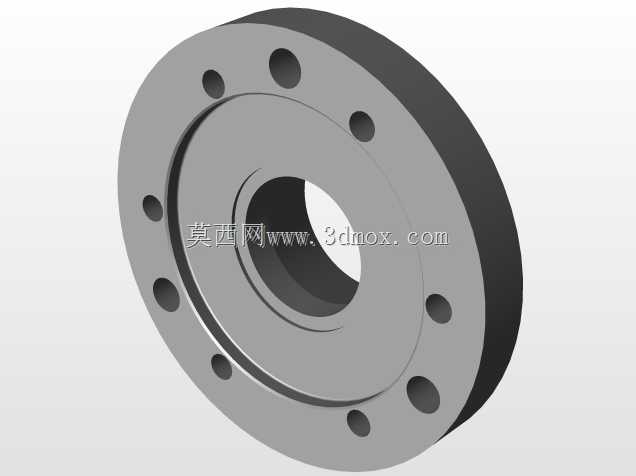

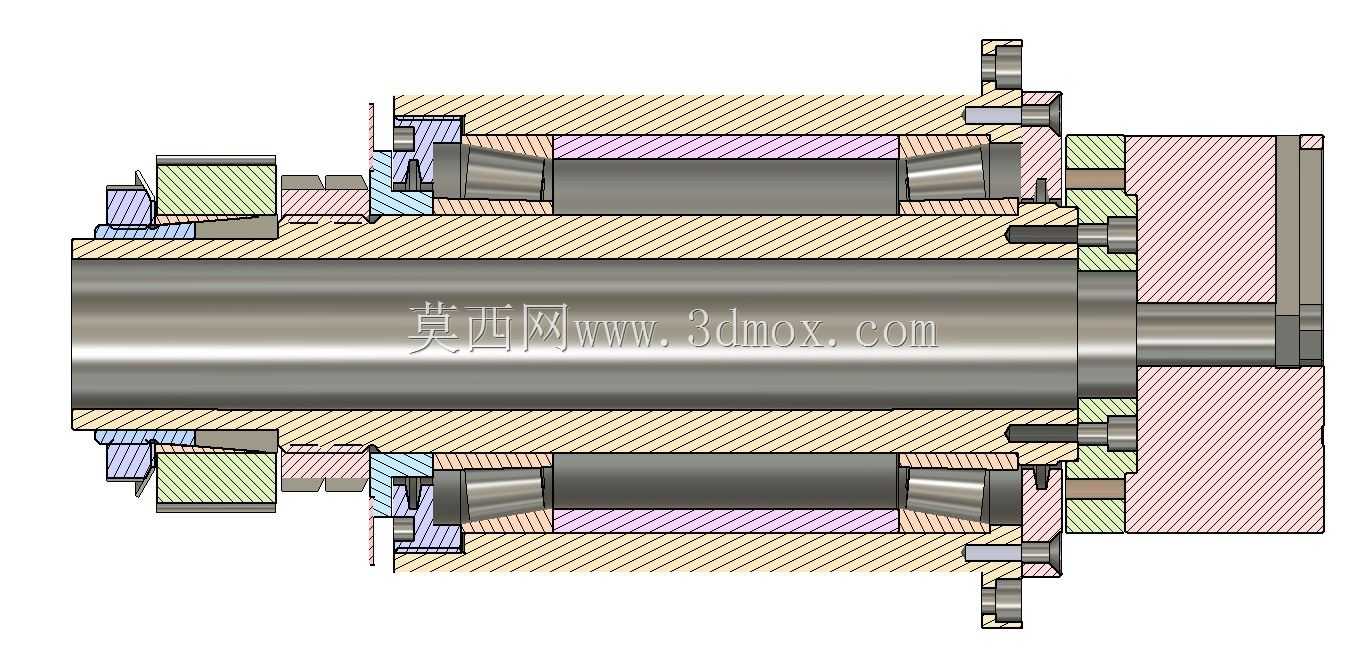

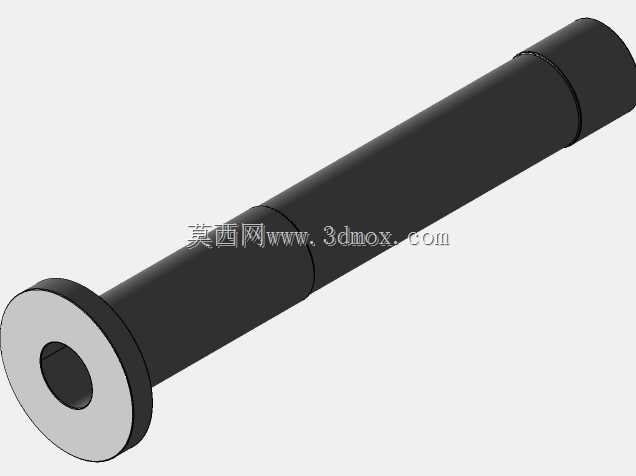

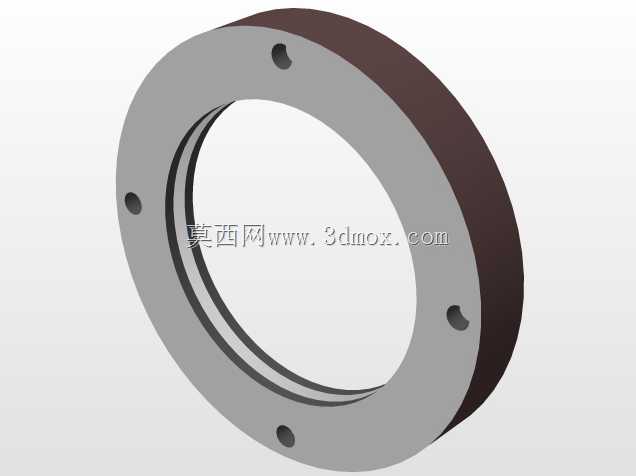

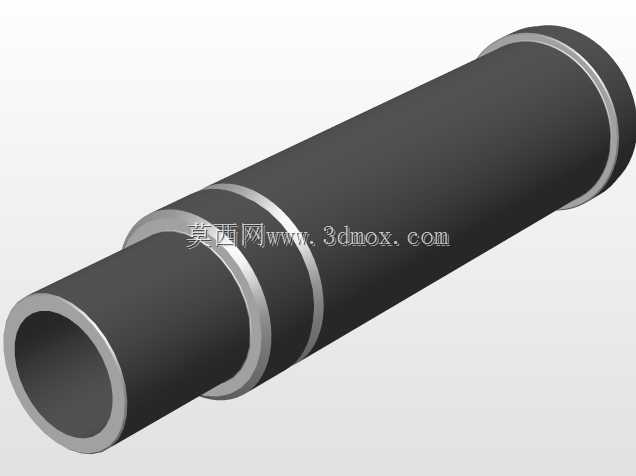

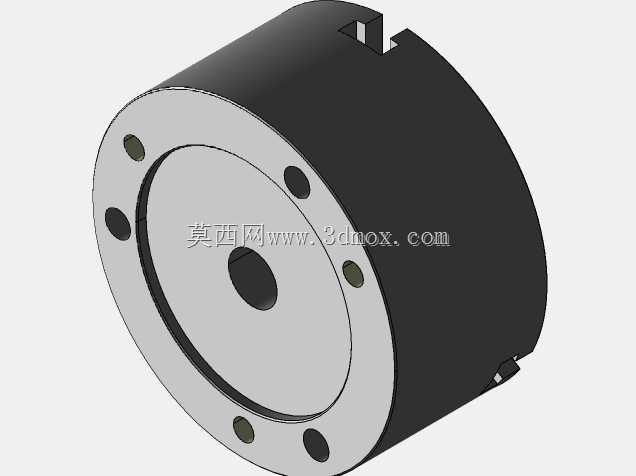

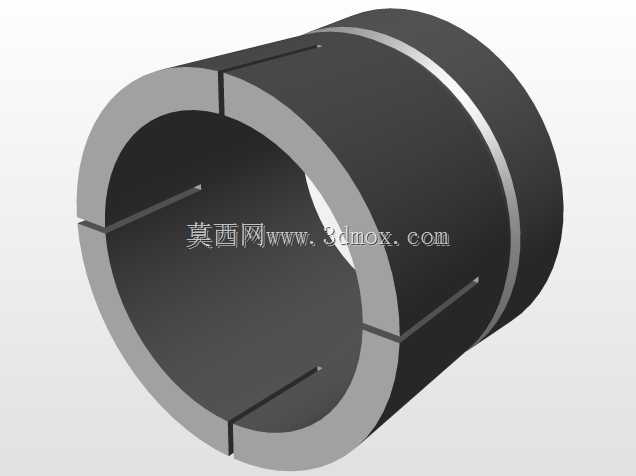

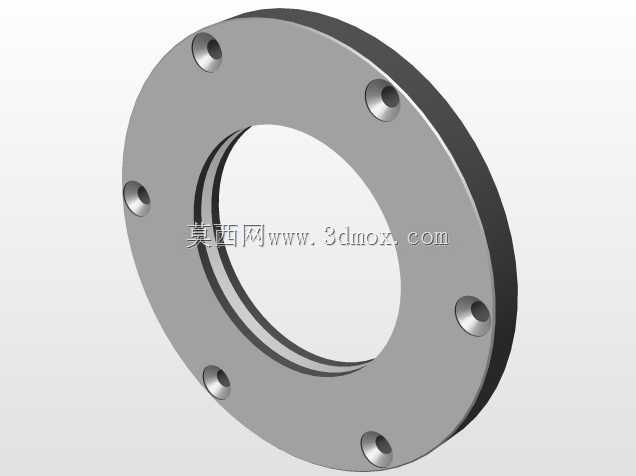

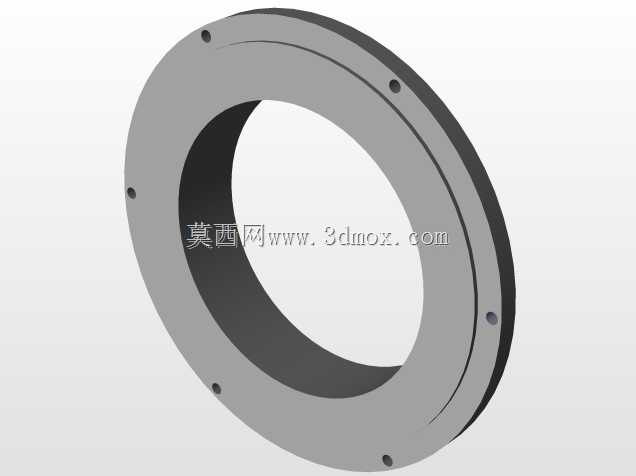

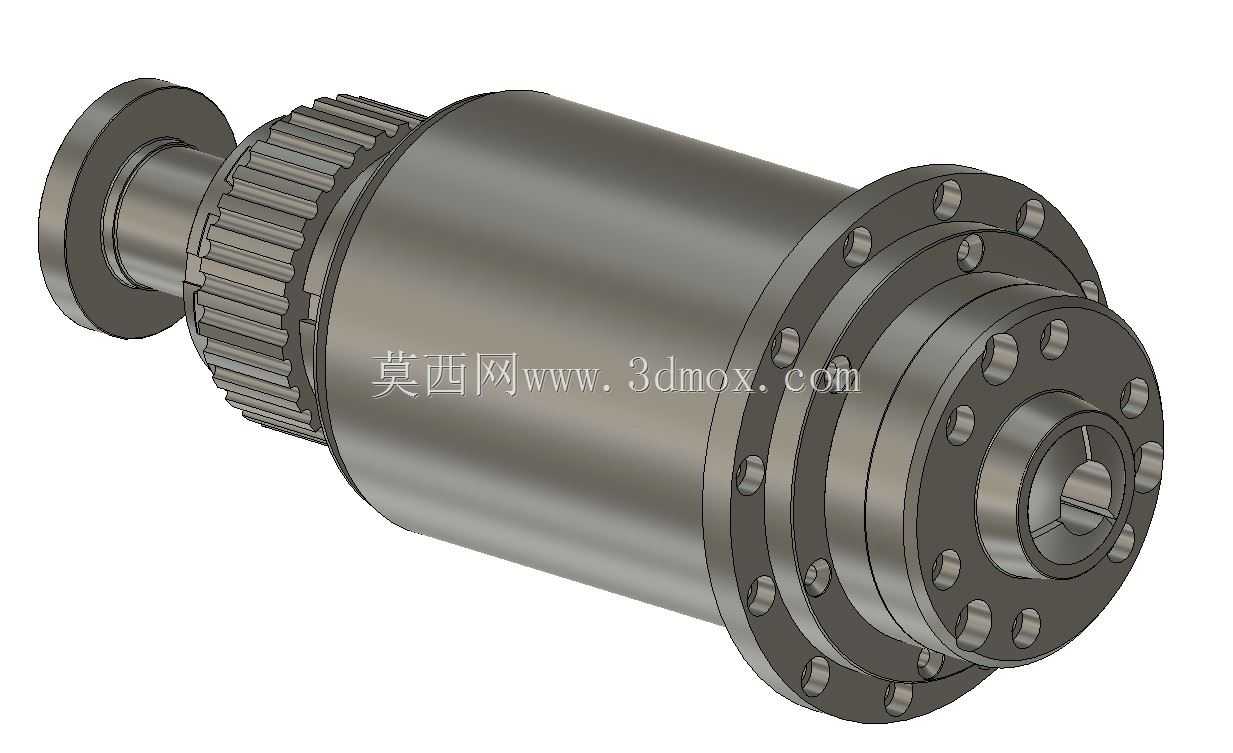

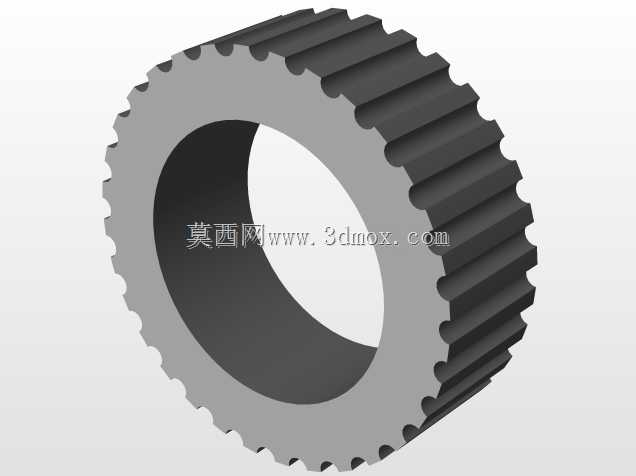

该主轴结构专为小型车床的组合刀具车床设计，核心适配棒料类工件的加工场景，可兼容最大直径25毫米的棒料装夹需求，搭配5c夹头作为标准装夹执行部件，能够覆盖小型精密零件车削加工的常规装夹范围，在仪表零件加工、小型五金件批量车制、教学实训车床改造等场景中均可适配。从功能特性来看，这套主轴的夹紧动作依靠带缓冲器与减压器的液压/气动驱动缸完成，驱动输出可匹配不同材质工件所需的适配夹持力，避免刚性夹持造成的薄壁工件变形、软质工件夹伤问题；其拉杆结构未设置夹紧弹簧，校准完成后的压力传感器需直接接入流体控制系统，可实时反馈夹持压力数值，从根源上防止压力损失导致的工件飞出、夹持失效等安全隐患。设计层面上，这套主轴做了针对性的结构简化，取消了冗余的润滑管路，密封结构采用模块化简易设计，降低了日常维护的拆装难度；夹头的操作方式具备灵活拓展性，基础状态下可通过带螺母的修攻拉杆实现手动操作，也可根据使用需求加装杠杆式夹头闭合器，实现夹持动作的快速切换；主轴前端支持前置式安装布局，手动操作模式下可搭配100mm规格的车床卡盘替代原有夹头，拓展大尺寸异形工件的装夹能力，同时主轴可预留编码器反馈转速的安装接口，方便接入数控系统实现转速闭环控制，满足半自动化改装的需求。从安装边界来看，主轴主体采用圆柱壳体搭配法兰盘的安装结构，法兰端预留均匀分布的螺栓安装孔，可直接固定在车床主轴箱的对应安装位，输入端的同步带轮结构可匹配常规的齿形带传动布局，输出端的黄色连接法兰可直接对接卡盘或夹头组件，整体轴向尺寸紧凑，不会额外占用小型车床本就有限的主轴箱安装空间，壳体的圆柱定位面可保证主轴安装后的同轴度精度，降低装配时的调校难度，适配多数常规小型车床的主轴安装位尺寸，无需对原有床身结构做大规模改造即可完成替换安装。
