DRAD-315前倾式离心通风机结构设计

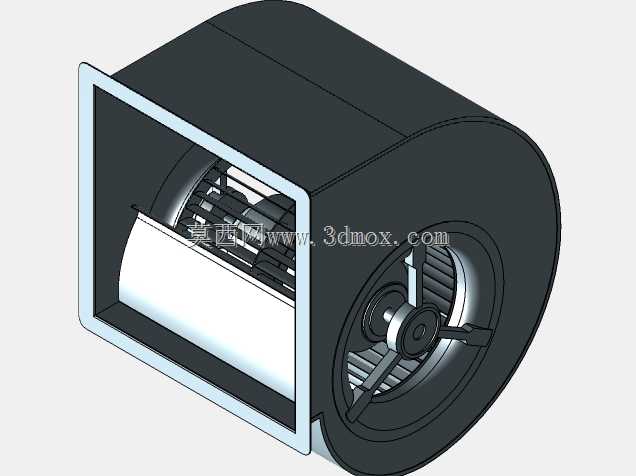

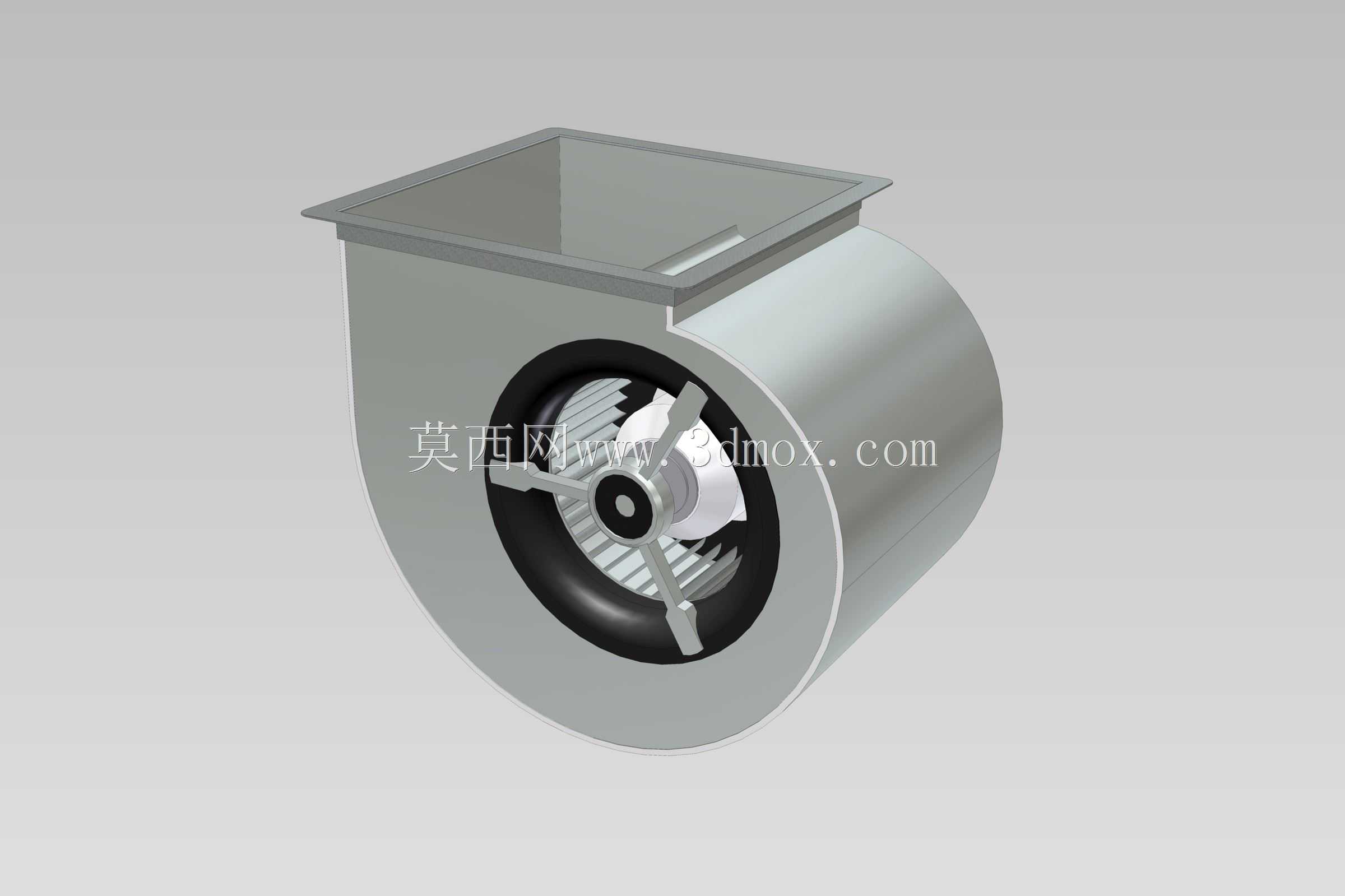

这款DRAD-315离心风机是面向商用通风、工业送风场景开发的通用流体输送设备，核心应用场景覆盖商用中央空调末端送风、工业厂房岗位通风换气、净化设备配套风源、厨房排油烟系统补风、暖通管网增压送风等多个领域，可适配不同管路阻力下的空气输送需求，为空间提供稳定的风压与风量输出。从实际用途来看，该设备既可以单独作为空间换气的动力源，将室内浑浊空气、余热余湿、工艺产生的轻度粉尘排出室外，也可以作为配套组件嵌入空气处理机组、新风净化设备、烘干设备等系统内部，为整套设备提供空气流动的核心动力，适配常温无腐蚀的空气介质输送场景，常规使用环境下可长期稳定运行。在功能特性上，该款离心风机采用前向多翼式叶轮结构，相同叶轮直径下可输出更高的风压，能够克服较长通风管路、过滤组件带来的阻力损失，蜗壳型线经过流体仿真优化，气流在蜗壳内的流动损失更低，运行时的气动噪声得到有效控制，适配对噪音有一定要求的商用场景；叶轮与电机直联的传动结构省去了皮带传动的维护成本，整体结构紧凑，传动效率更高，运行过程中无皮带磨损产生的碎屑，适配对空气洁净度有要求的送风场景。从设计思路来看，这款风机在开发阶段优先平衡了风压输出、运行噪音、安装空间三者的关系，方形进风口采用法兰边结构，可直接与方形通风管路对接，无需额外制作变径转接件，降低现场安装的施工成本；蜗壳采用等宽截面设计，钣金折弯焊接的成型工艺兼顾了结构强度与生产便利性，叶轮做了整体动平衡校正，运行时振动量控制在较低区间，可有效降低长期运行对连接管路、安装基座的疲劳损伤。在外形尺寸与安装边界上，该款风机的方形进风口法兰尺寸适配常规315mm规格的通风管路，整体径向尺寸控制紧凑，可适配吊顶内、设备舱内等狭小安装空间，安装基座预留标准化的固定孔位，可直接通过螺栓固定在安装支架或设备框架上，出风口方向可根据现场管路走向调整安装角度，适配不同的管路排布需求，安装时需预留足够的接线与维护空间，保障后期检修操作的便利性。
