塑料轮盘类零件注塑模具结构设计

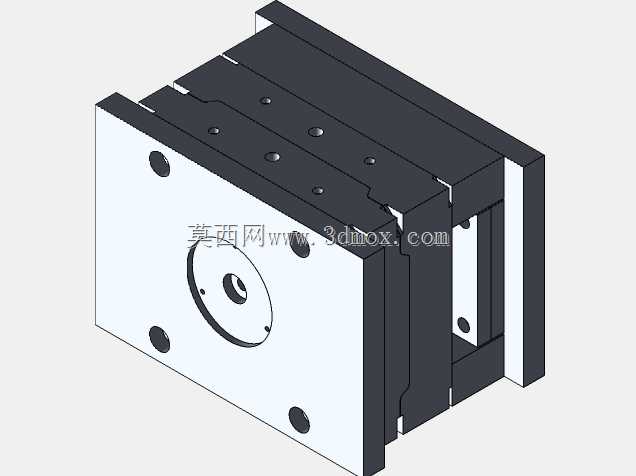

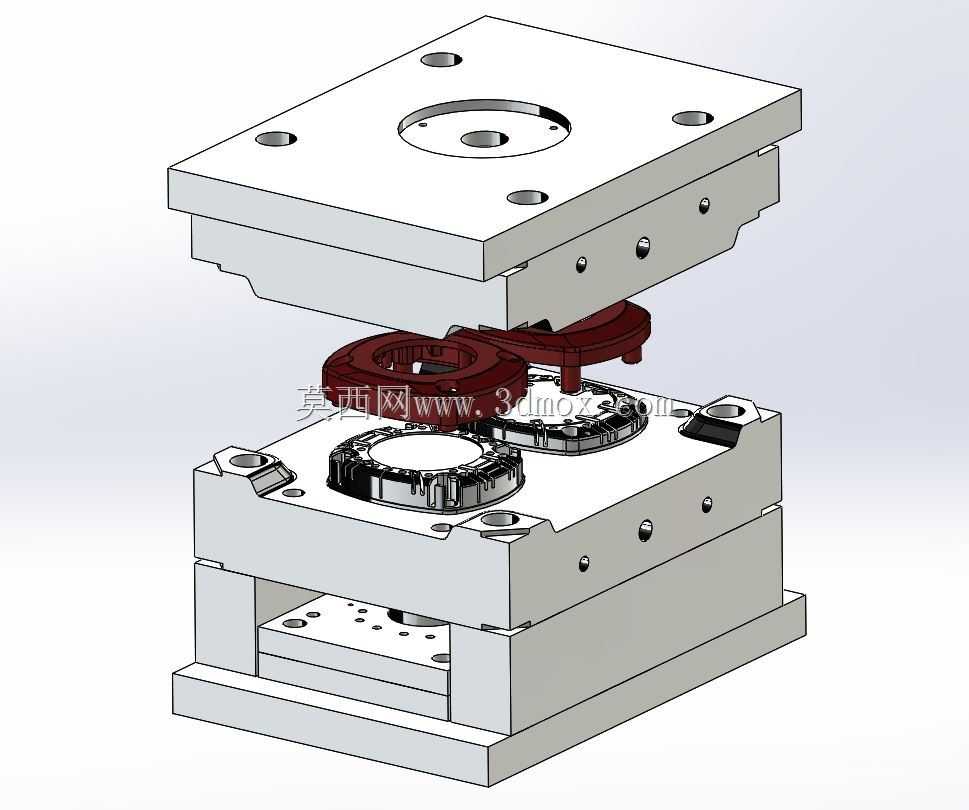

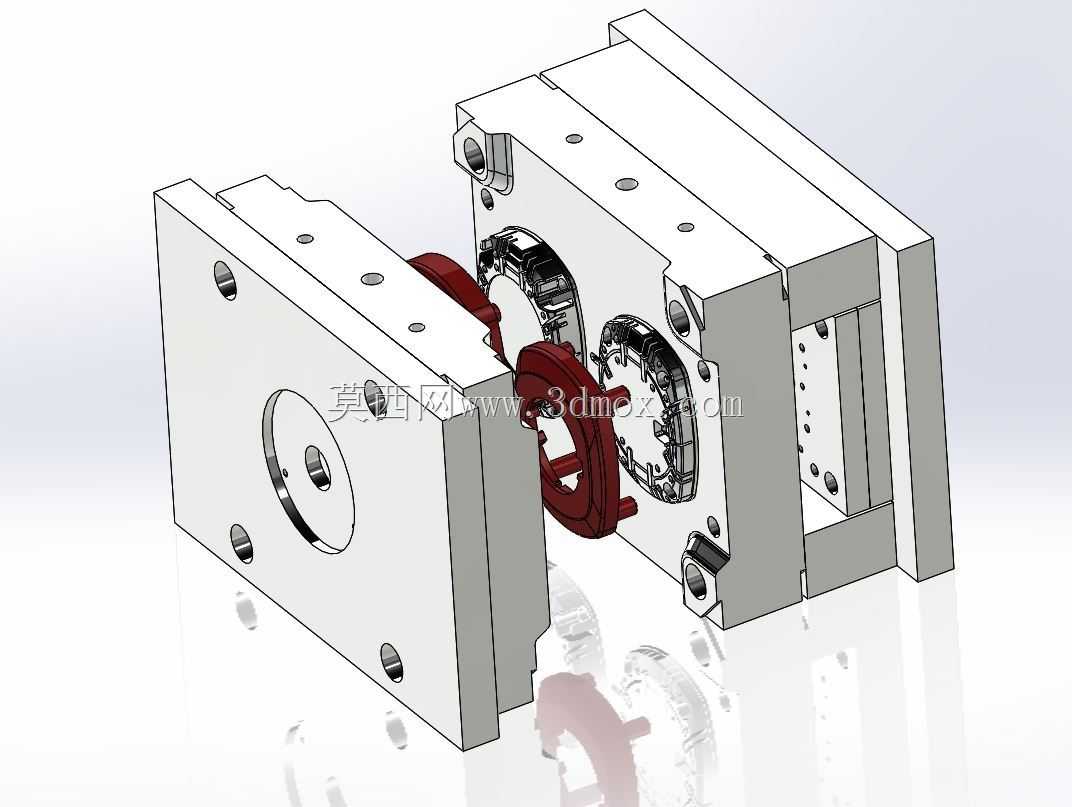

这套注塑模具主要面向民用塑料制品领域的轮盘类环形塑件量产场景，适配卧式注塑机的安装使用需求，可完成带中心通孔、外缘带环形卡扣结构的塑料轮盘件的一模两腔高效成型作业，常见应用场景涵盖小家电传动轮、塑料线盘端盖、小型设备装饰轮盘等塑件的批量生产环节。模具采用标准两板模直浇口进胶结构，上下模架采用标准模座加工，整体安装边界适配常规200吨级以内卧式注塑机的拉杆间距与开模行程，模架整体长宽尺寸控制在350毫米至400毫米区间，合模后总高度适配注塑机最小模厚要求，开模行程预留足够的取件空间，可配合机械手完成自动取件作业。设计过程中优先考虑塑件的成型精度与脱模顺畅性，型腔部分围绕轮盘件的环形结构做了环绕式冷却水路布置，冷却水道距离型腔壁的距离保持均匀，确保成型过程中型腔各区域温度一致，避免塑件出现收缩不均、翘曲变形的问题，同时针对轮盘外缘的倒扣卡扣结构，采用了斜顶抽芯结构，开模过程中斜顶随动完成侧向倒扣的脱出，无需额外设置复杂的侧抽芯滑块，简化了模具整体结构，降低了加工与后期维护成本。模具的顶出系统采用顶针+顶板结合的顶出方式，针对轮盘的平面区域均匀布置顶针，顶出力分布均匀，避免顶出过程中塑件出现顶白、变形的问题，浇注系统的主浇道设置在模具中心位置，分浇道对称布置到两个型腔，确保两个型腔进胶速度一致，成型后的塑件品质统一。模具的导向定位采用精密导柱导套结构，合模过程中可实现精准对位，避免合模错位导致的型腔啃伤、塑件飞边问题，同时在型腔周边设置了精定位块，进一步提升合模精度，保障塑件的同轴度与尺寸公差满足设计要求。整套模具的结构设计兼顾了量产效率与加工成本，模架部分采用标准件采购，仅型腔、型芯、斜顶等成型部件做定制加工，可有效缩短模具制造周期，适配中小批量塑件的快速投产需求，成型过程中可适配PP、ABS等常用热塑性塑料的注塑工艺参数，通过调整冷却时间与保压压力即可稳定产出合格塑件。
