垂直式细粉尘空气净化筒式过滤装置

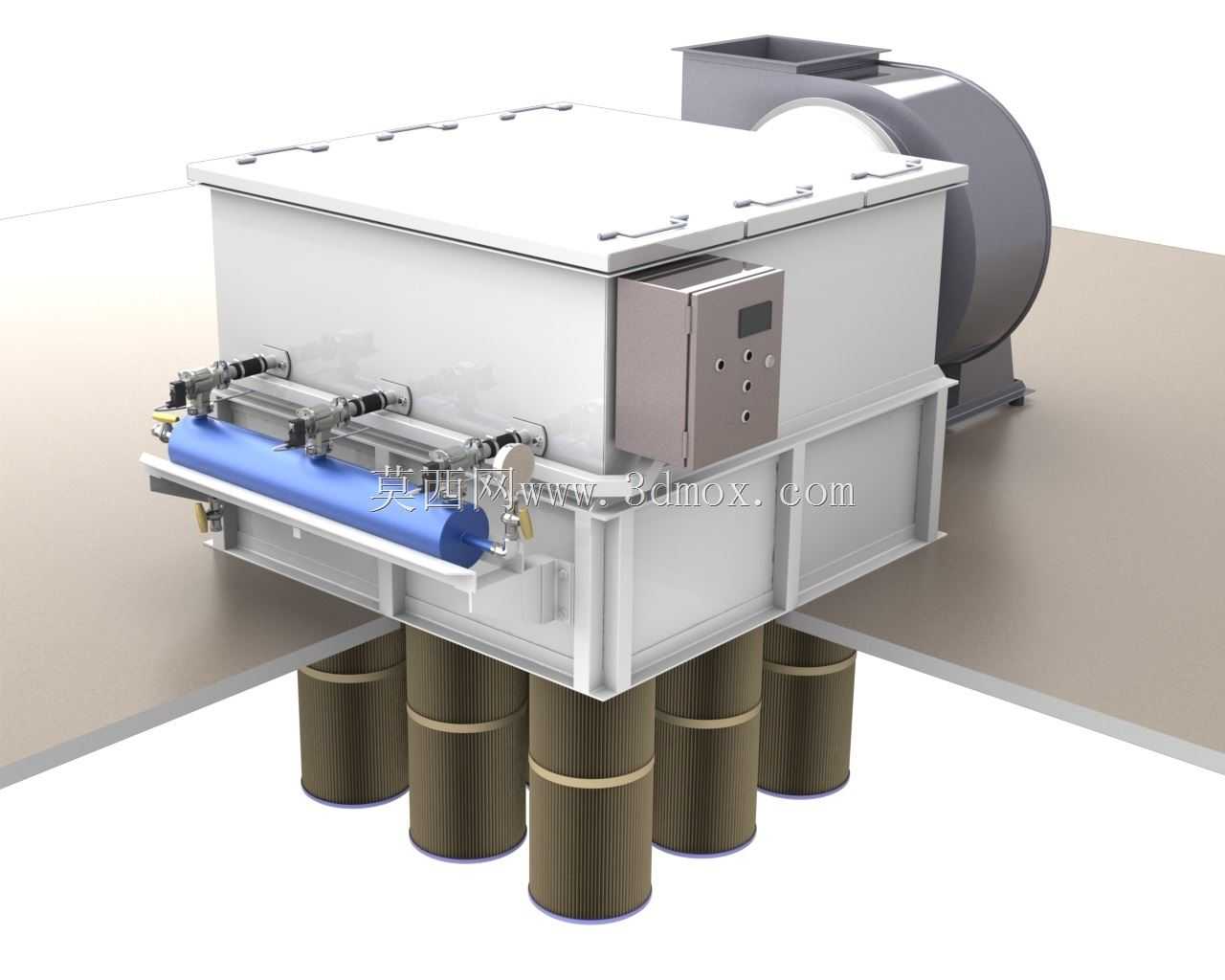

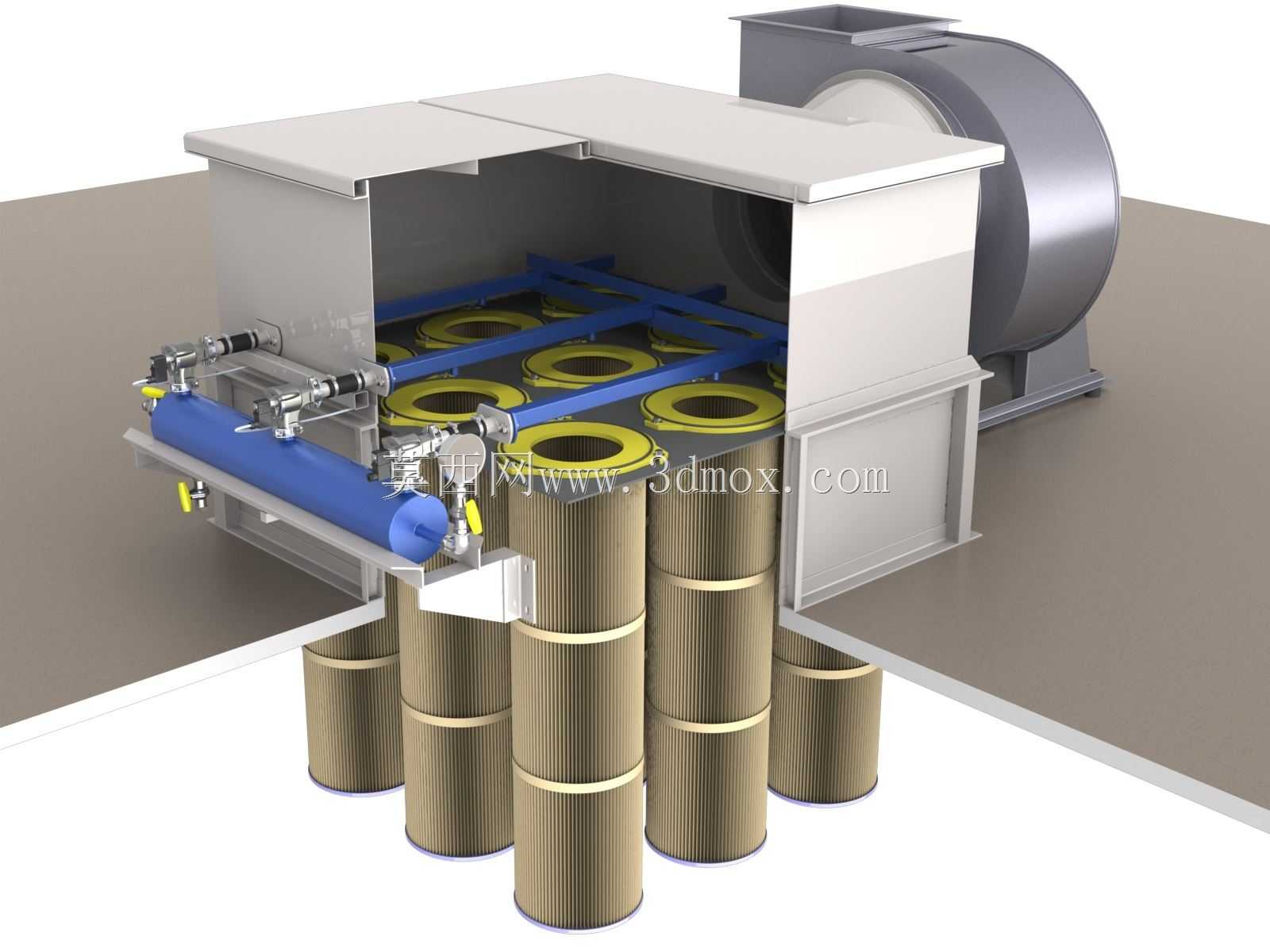

该装置主要应用于工业生产车间的细粉尘收集净化场景，可适配五金打磨、粉体投料、木工加工、焊接作业等多类产尘工位，针对粒径细微、易飘散漂浮的生产性粉尘做集中捕集过滤，避免无组织粉尘扩散至作业区域影响人员健康与车间环境整洁，也可对接生产设备的排尘端口做源头除尘，满足车间有组织排放的净化需求。设备采用垂直安装的滤筒阵列作为核心过滤单元，配套侧置引风结构提供稳定的负压气流动力，含尘空气从装置下部进风区域进入箱体内部后，气流经扩散减速后穿过滤筒侧壁，粉尘被截留在滤筒外表面，净化后的洁净空气汇入上部净气腔，经引风机加压后排出或回流至车间内部。设备配置脉冲喷吹清灰结构，沿滤筒阵列上方布置喷吹管路，可在滤筒表面积尘达到设定阻力后，逐组对滤筒进行高压脉冲喷吹，使附着在滤筒表面的粉尘层脱落掉入下部集尘区域，无需频繁拆卸滤筒做人工清理，可维持设备长期稳定运行的过滤阻力，保障持续稳定的处理风量。设计过程中采用模块化箱体拼接思路，上部净气腔与下部过滤腔做分层结构设计，滤筒采用垂直吊装的安装方式，既充分利用箱体内部竖向空间提升单位体积的过滤面积，也能让喷吹脱落的粉尘依靠自重顺利下落，避免粉尘在滤筒间架桥堆积。滤筒选用直径300mm的标准规格滤料单元，单组滤筒过滤面积充足，阵列排布时预留均匀的气流通道，避免局部风速过高造成滤料过快磨损；喷吹管路的喷嘴位置与每个滤筒中心精准对齐，保障喷吹气流可以完整覆盖滤筒开口端，让清灰作用覆盖整根滤筒的过滤面。设备整体安装边界规整，侧置引风机与箱体做集成式布局，无需额外搭建复杂的连接风道，现场安装时仅需对接进风口与排风口即可投入使用，箱体侧面设置检修维护门，可方便后期更换滤筒、检修喷吹阀组等内部构件，下部集尘区域可配套抽屉式集尘斗或者卸灰阀，方便定期收集清理脱落的粉尘，适配不同产尘量的工况使用需求。
