唐纳森除尘系统滤袋安装框架结构

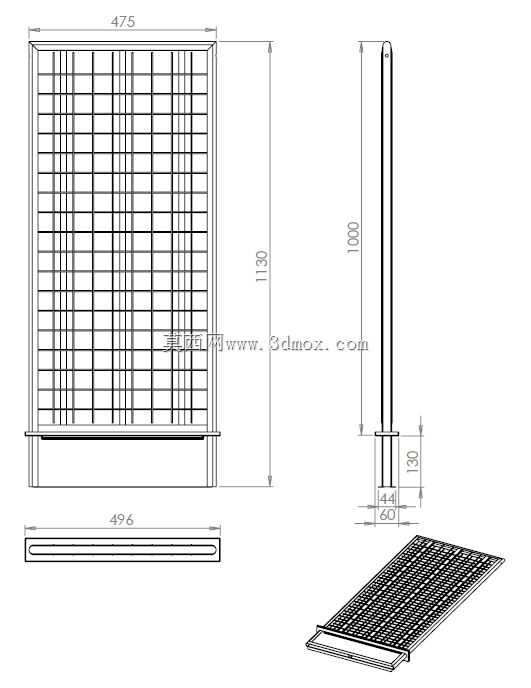

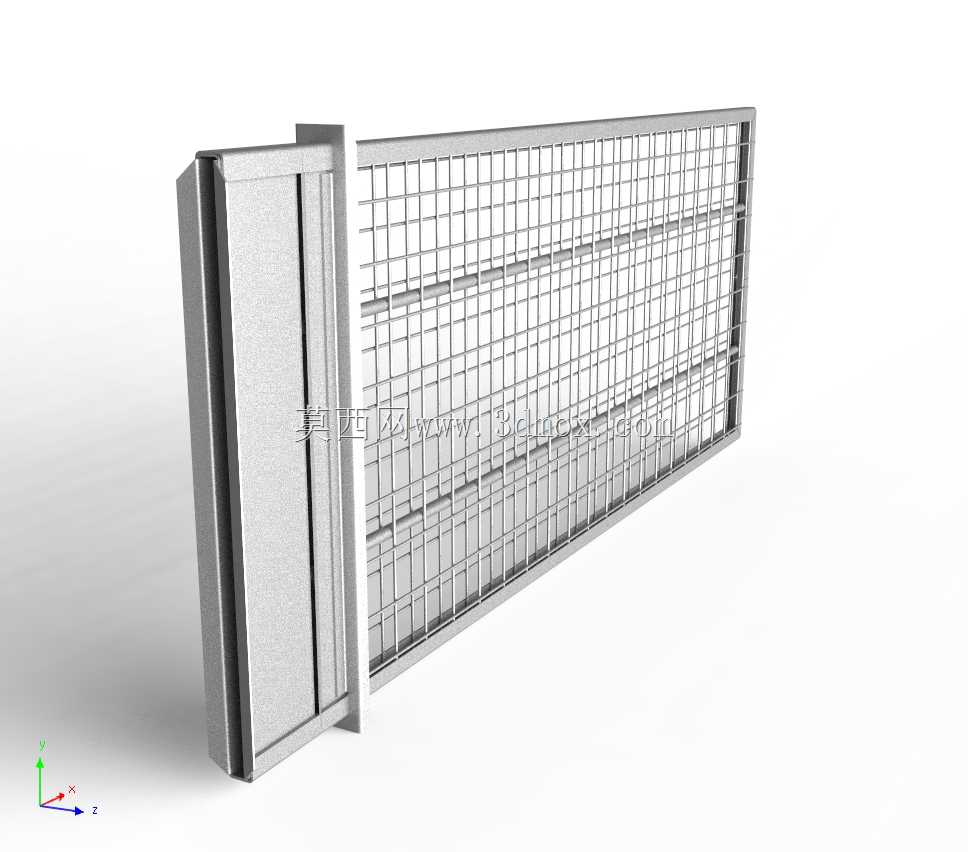

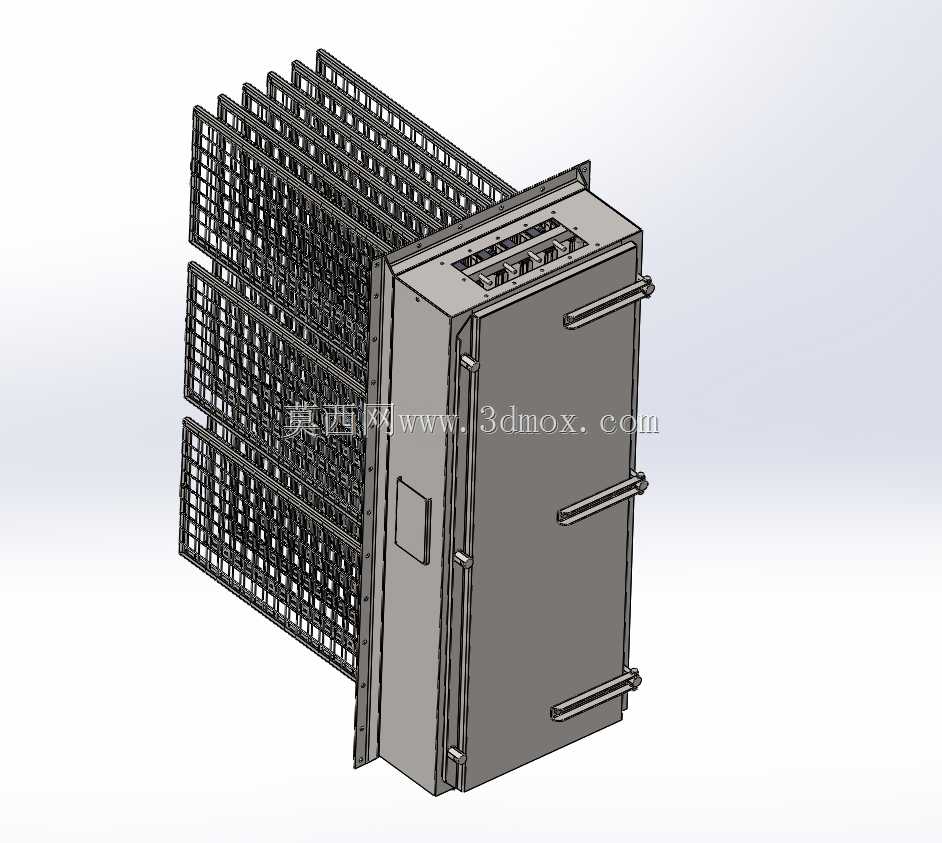

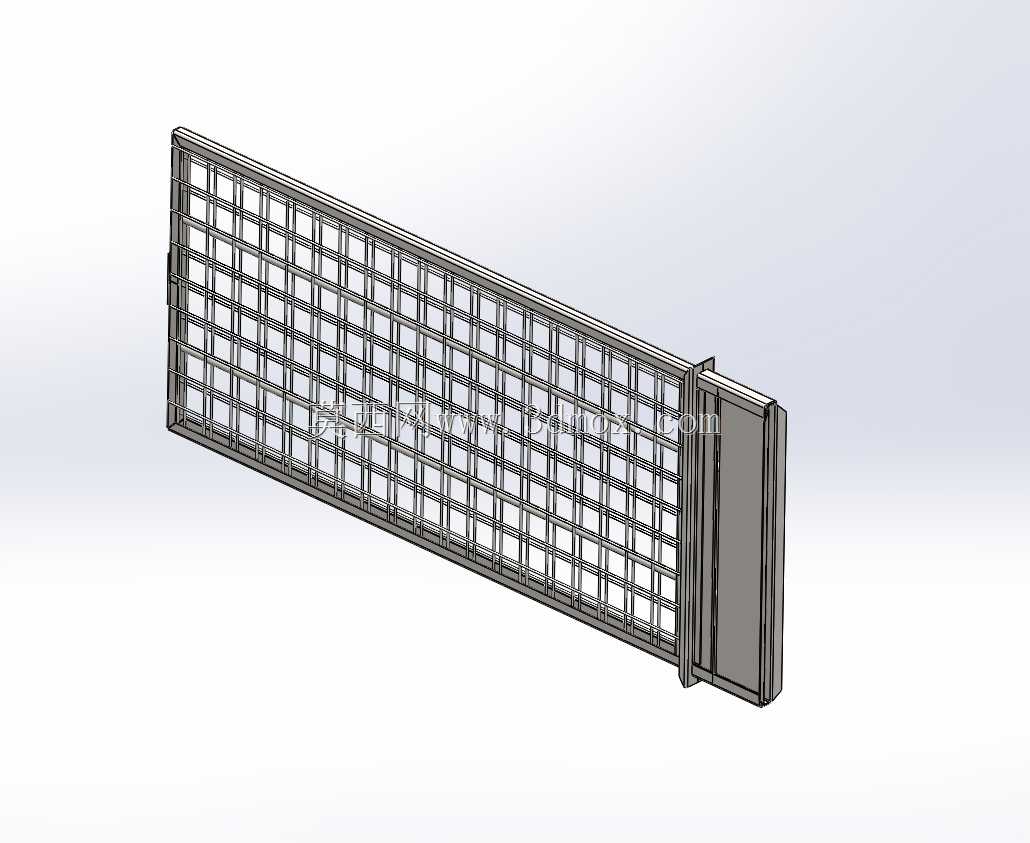

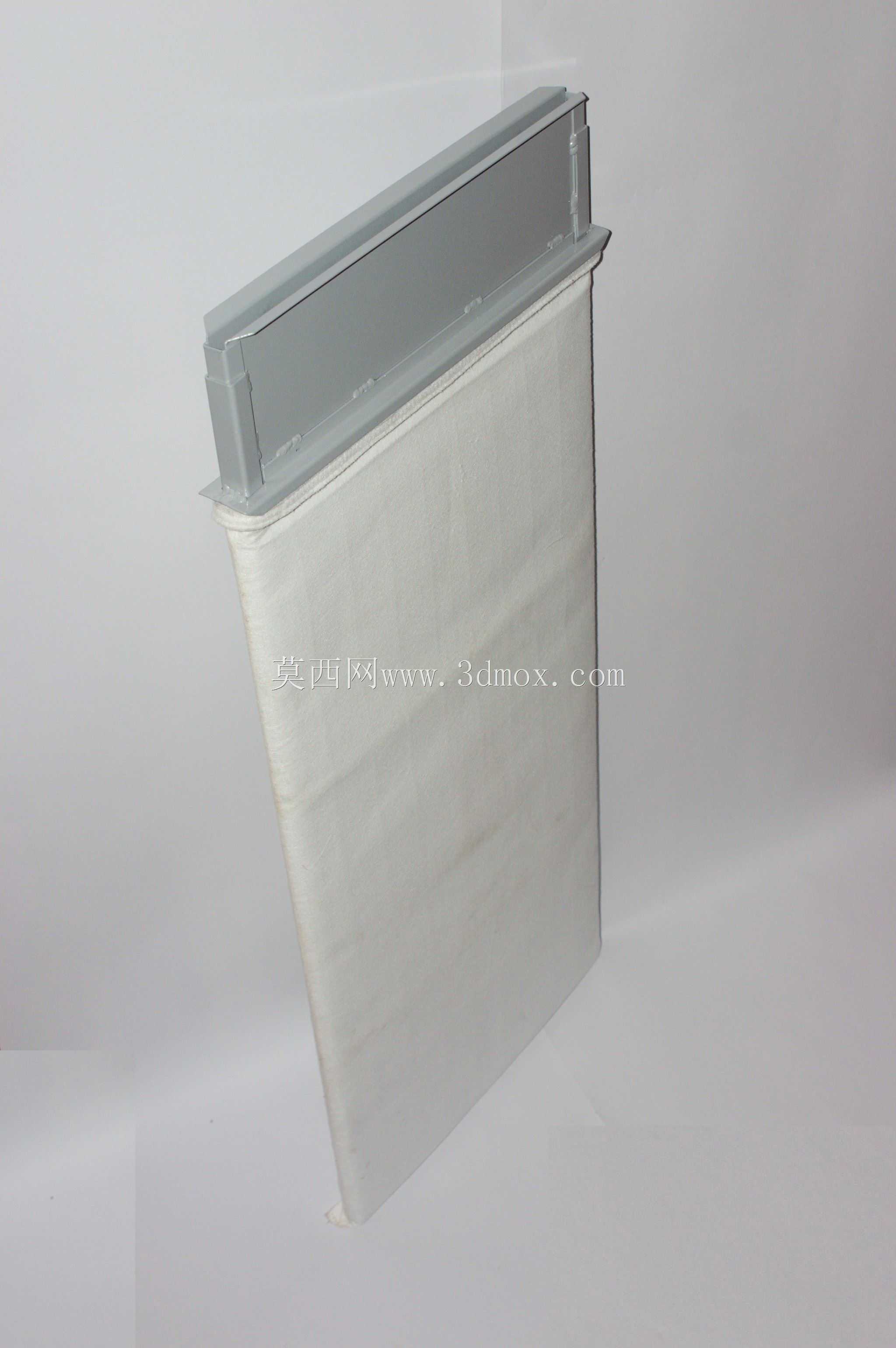

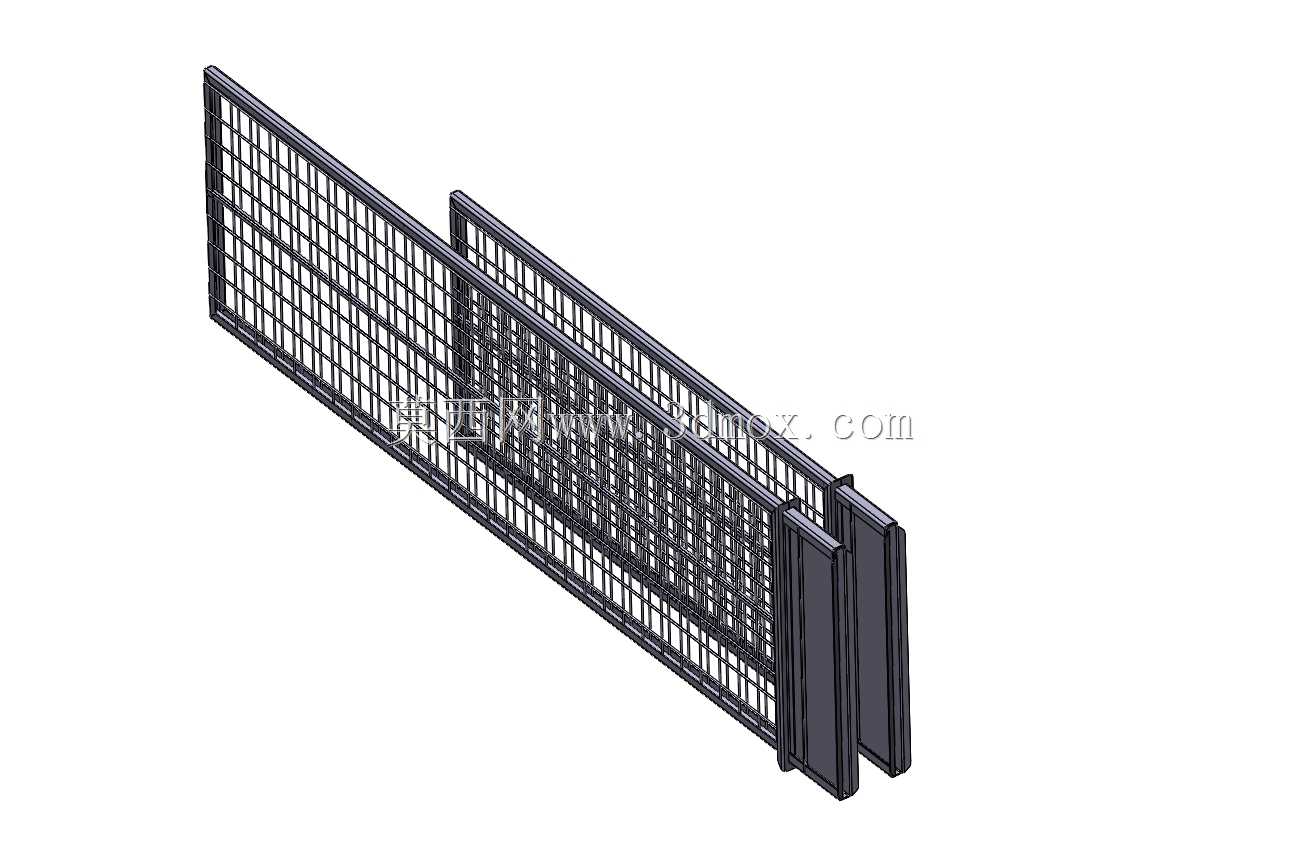

该框架结构是工业除尘系统中用于承托固定滤袋的核心配套组件，主要应用于工业车间粉尘收集、焊烟净化、木工除尘、建材生产扬尘治理等场景的袋式除尘设备内部，作为滤袋的承载支撑结构，直接决定滤袋安装的稳定性与过滤作业的可靠性。在实际工况运行中，该框架嵌入除尘设备的过滤腔室侧部安装槽内，滤袋规整铺设固定在框架的网格支撑面上，含尘气流经过滤袋时，粉尘被截留在滤袋迎尘面，洁净气流穿过滤袋进入净气腔排出，框架既需要为柔性滤袋提供均匀的支撑力，避免滤袋在气流冲击下出现凹陷、移位、破损，同时也要保证自身结构在长期含尘气流冲刷、温湿度变化的工况下保持结构强度，不会出现变形、开焊等问题。从结构设计来看，该框架采用侧边一体化型材立柱搭配横向加强筋、金属网格栅的组合结构，侧边的加厚型材边框作为主要承力结构，设计有与除尘设备腔体适配的滑动安装导向边，安装时可直接沿腔体预设滑槽推入到位，无需额外复杂的固定连接件，大幅提升滤袋更换时的拆装效率；中间的网格栅采用等间距金属丝焊接成型，网格开孔尺寸经过精准计算，既保证足够的通风过流面积，降低气流通过时的阻力损耗，又能为滤袋提供均匀的多点支撑，避免滤袋局部受力过大出现撕裂。横向设置的多道加强筋将整体网格面分隔为多个受力单元，进一步提升框架整体的抗形变能力，即使在较高的过滤风速下，框架也不会出现明显的挠度变形。在安装边界设计上，框架侧边型材的厚度、整体长宽尺寸严格匹配唐纳森系列除尘设备的腔体安装槽尺寸，安装到位后侧边密封边与腔体槽口紧密贴合，避免含尘气流从框架与腔体的缝隙处短路泄漏，保证所有含尘气流都必须经过滤袋完成过滤；框架整体采用金属材质制作，表面做防锈防腐处理，可适应不同工况下的温湿度环境，无论是常温的车间焊烟除尘，还是带有一定湿度的矿山、建材生产除尘场景，都能保持长期稳定的结构性能。网格栅的金属丝直径、焊接强度经过针对性设计，既能承受滤袋积尘后的整体重量，也能承受脉冲清灰时气流反向冲击的作用力，不会出现网格丝开焊脱落的问题，保障除尘系统长期稳定运行，减少日常维护更换的频次。
