带重型卡盘的卧式数控车床结构设计

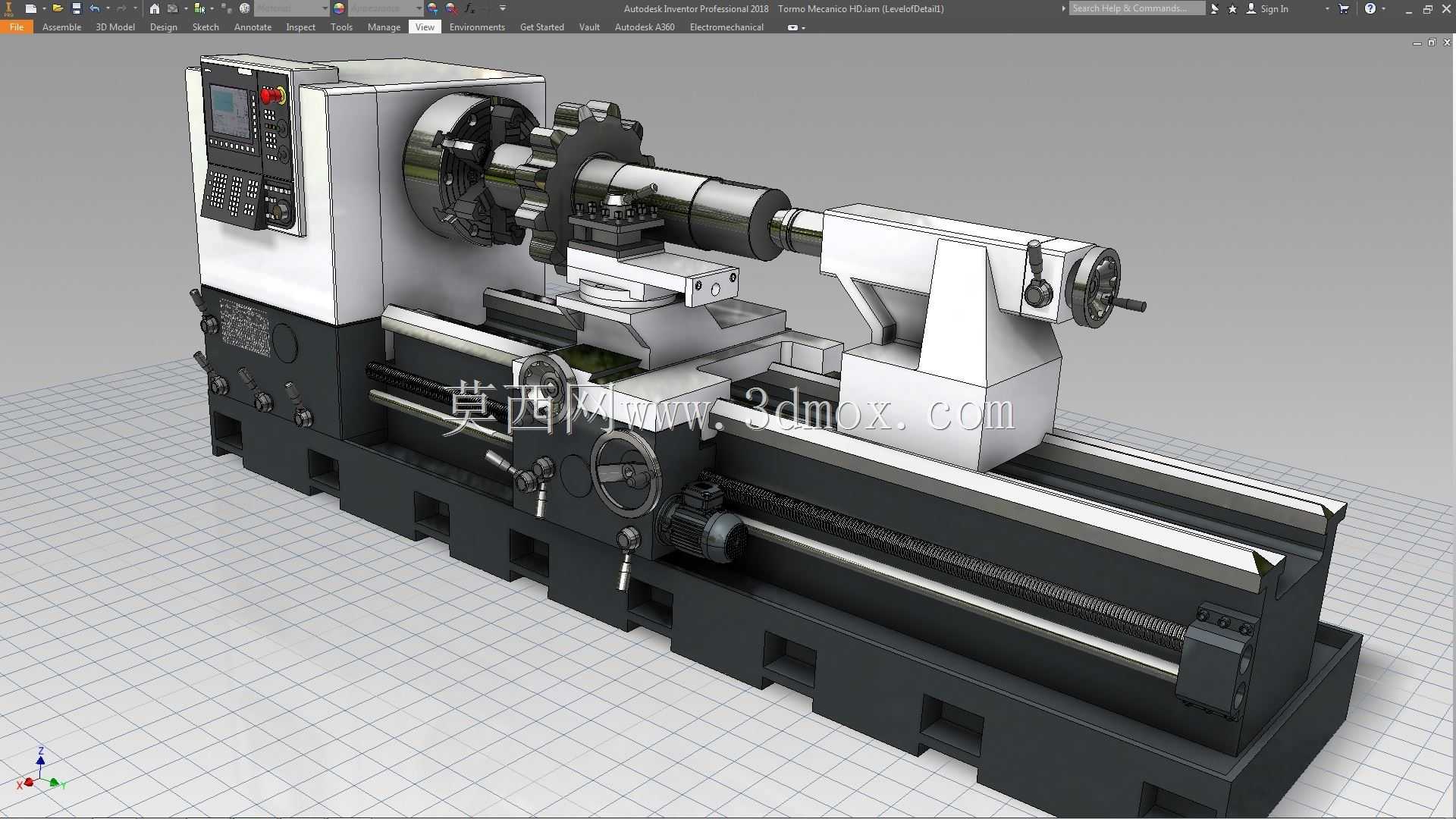

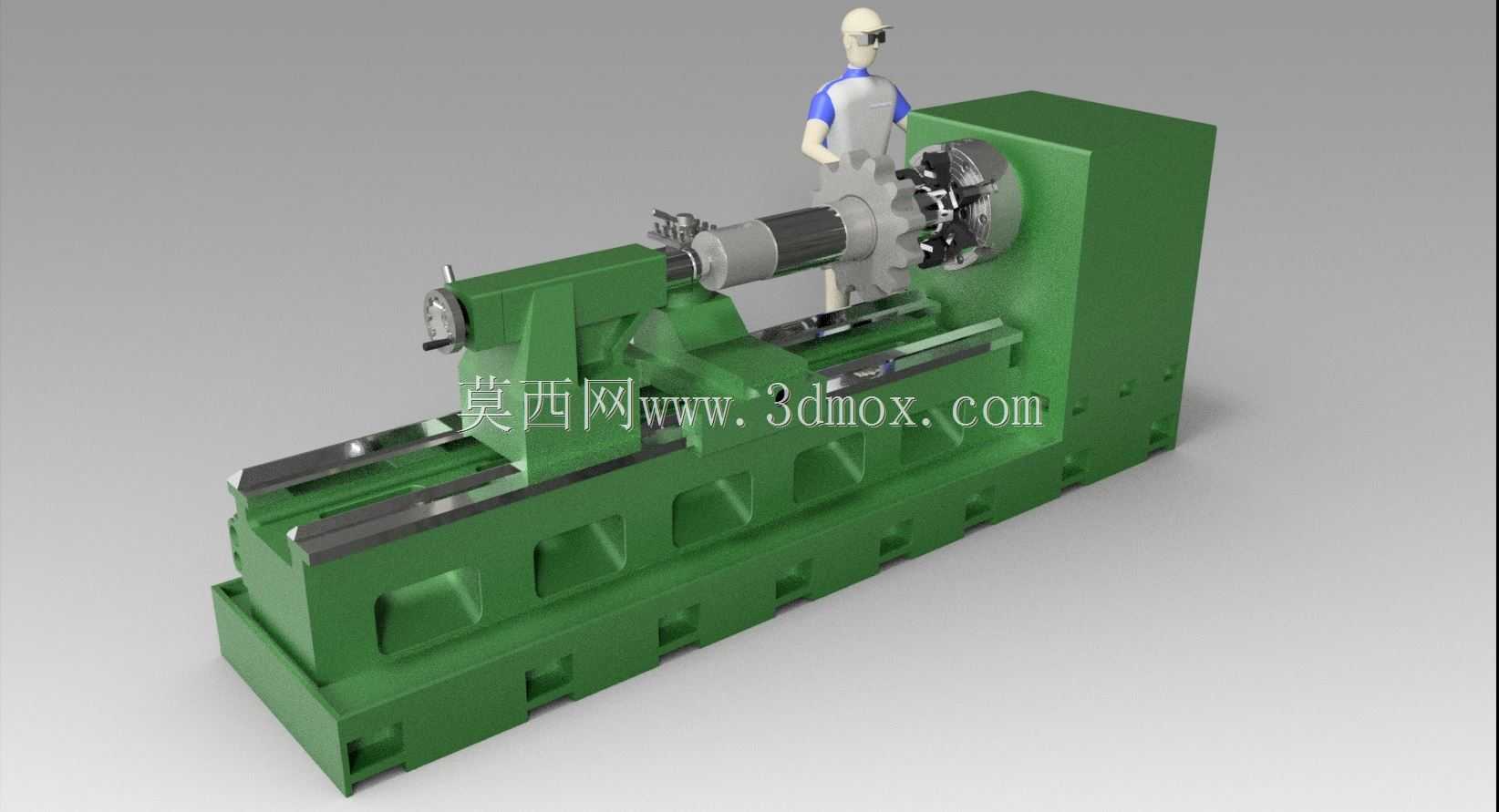

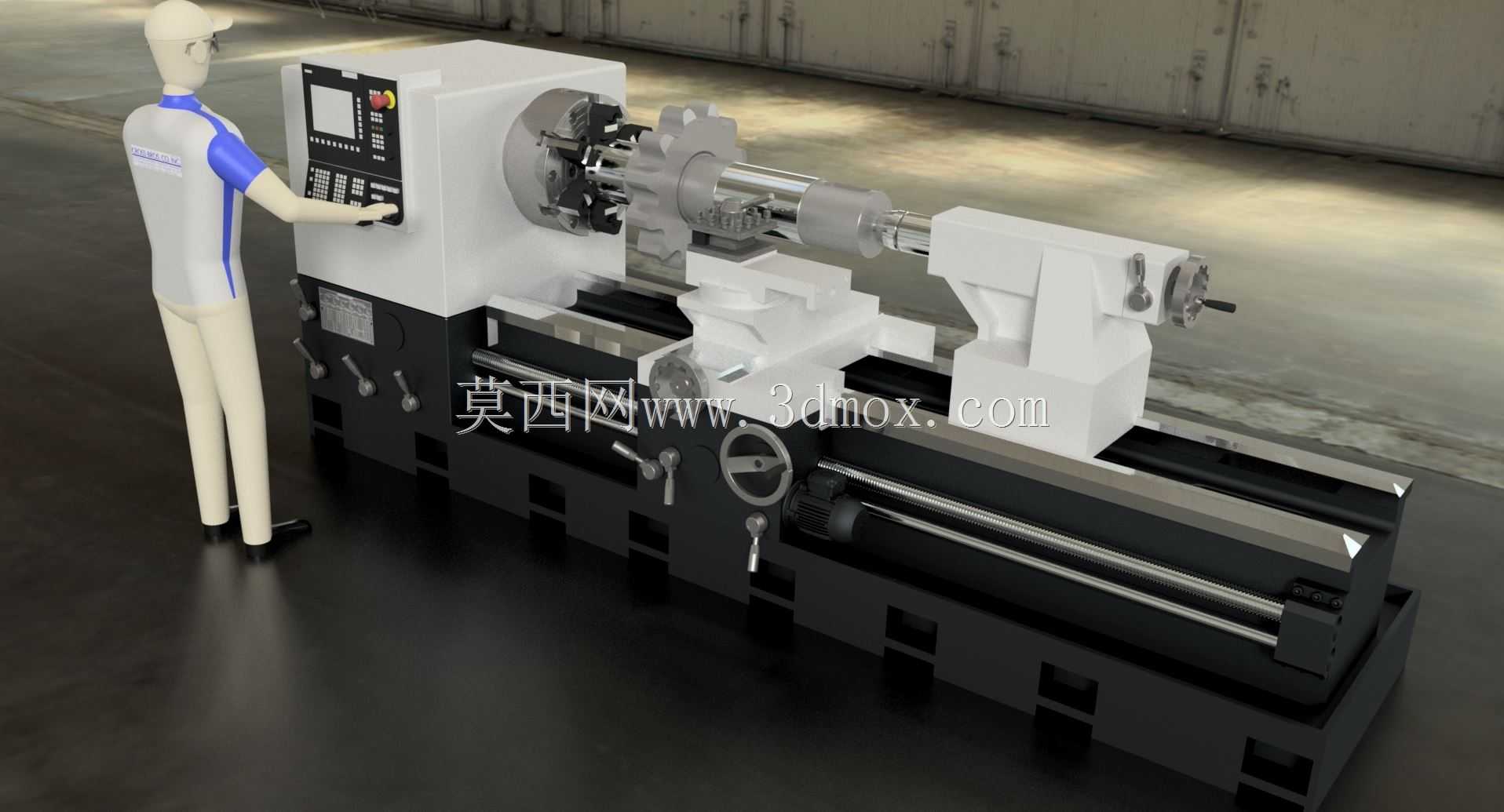

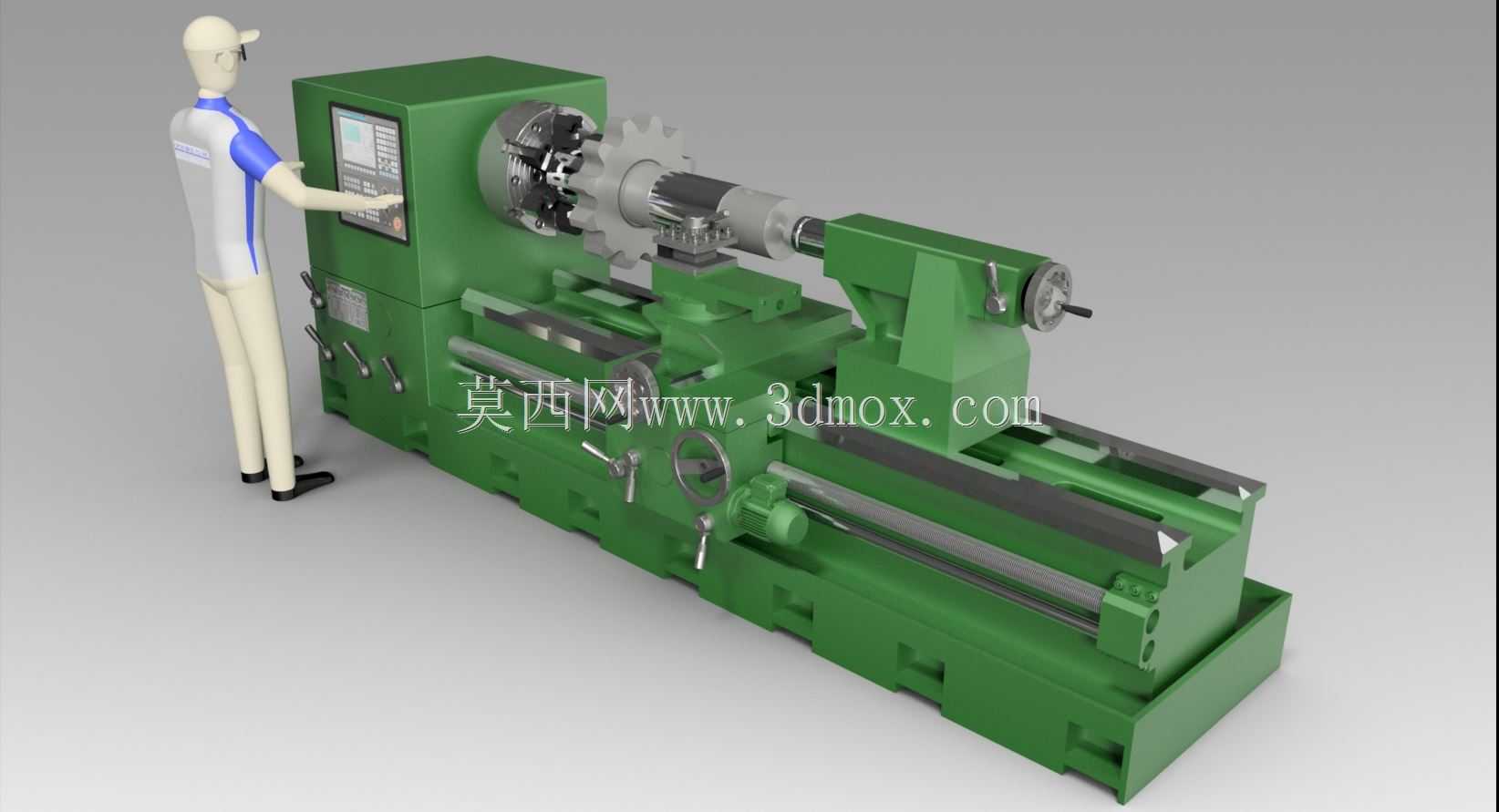

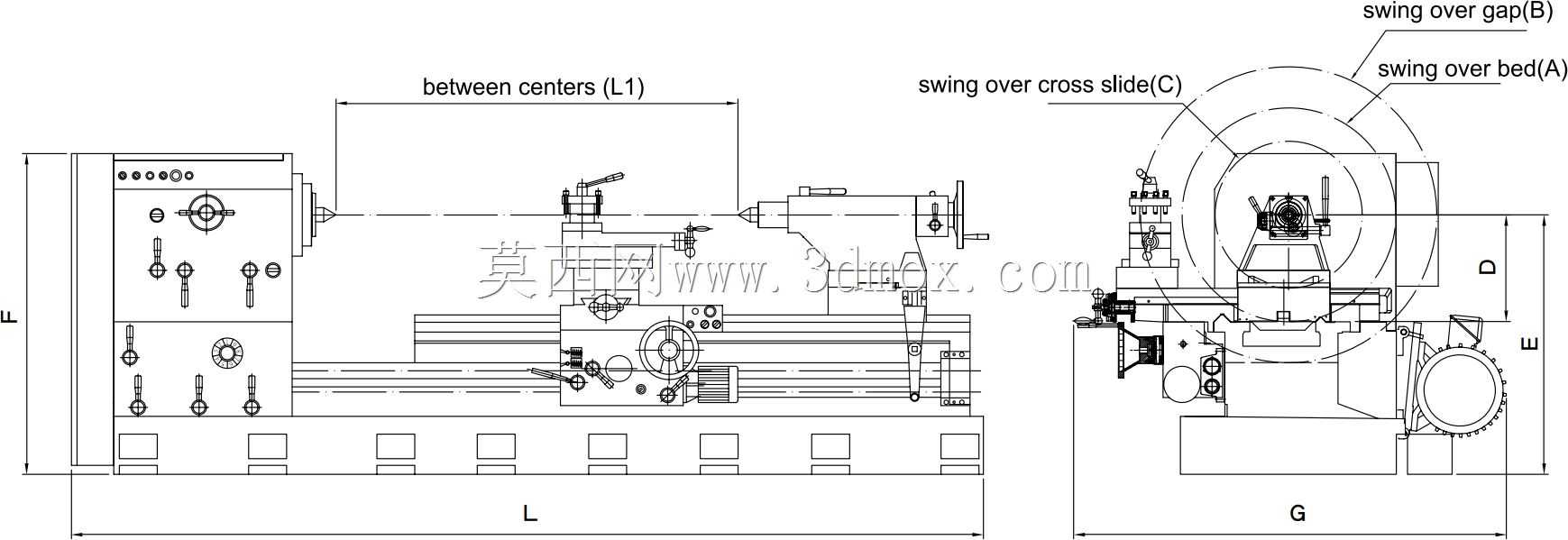

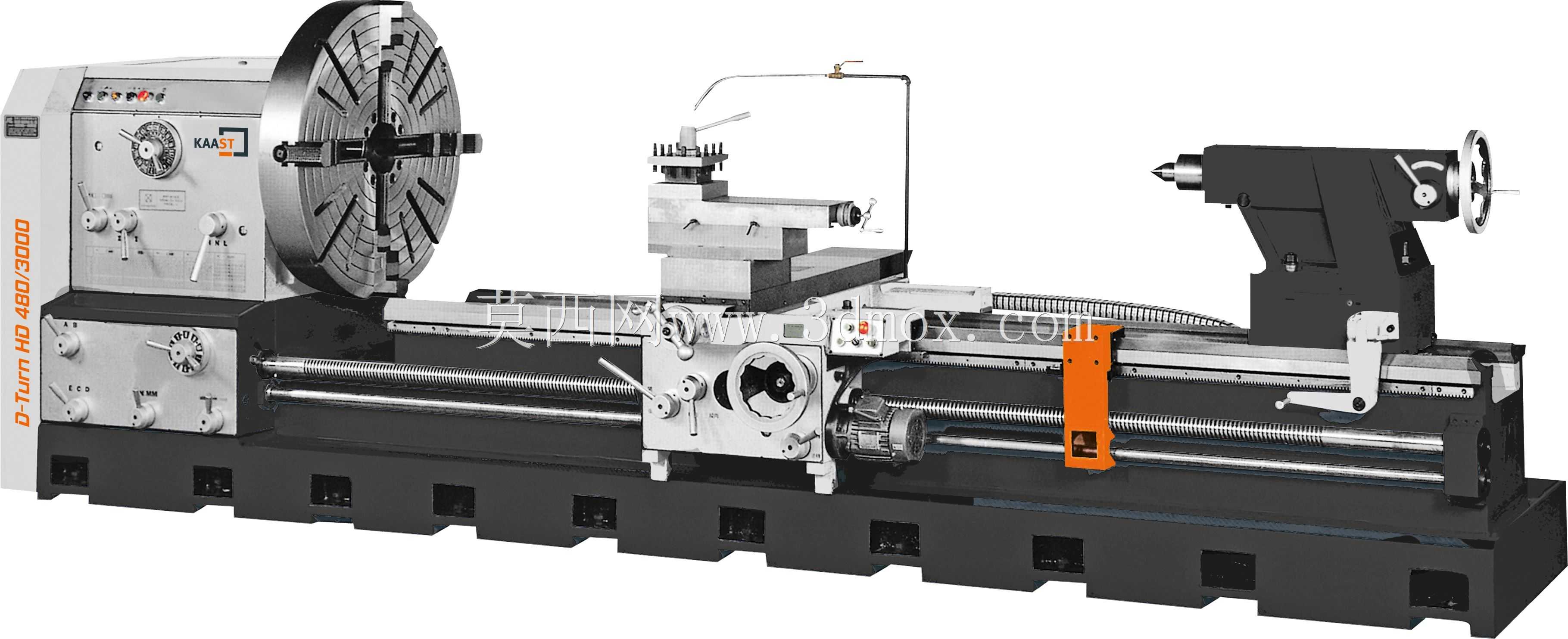

这款卧式数控车床主要面向重型轴类、盘类零件的切削加工场景，广泛应用于通用机械制造、重型装备配套、汽配零件加工、矿山设备维修等领域，可完成外圆、内孔、端面、锥面、螺纹、复杂回转曲面的粗精加工工序，适配黑色金属、有色金属及部分非金属坯料的车削作业，能满足中小批量多品种零件的柔性加工需求，也可接入生产线完成固定工序的批量加工任务。设备搭载10英寸6爪重型卡盘，相比普通三爪卡盘拥有更大的夹持接触面积，夹紧力分布更均匀，可夹持异形截面、薄壁易变形的重型工件，降低装夹变形风险，最大夹持重量适配长轴类重型坯料的加工需求，尾座配备可伸缩顶针，可配合卡盘完成长轴类零件的双顶装夹，提升长工件加工时的刚性，减少切削振纹。床身采用整体式铸铁斜平复合导轨结构，导轨面经高频淬火与精密磨削处理，耐磨性能优异，可承受大切深、重进给的切削载荷，拖板沿导轨的进给运动采用精密丝杠传动，重复定位精度稳定，可保障连续加工的尺寸一致性。操作面板布置在床身左前方，符合人体工学操作习惯，操作人员可在装夹位旁快速完成程序调用、参数调整、主轴启停等操作，主轴箱采用多级齿轮传动结构，可输出大扭矩低转速的切削动力，适配重型坯料的粗车剥除加工需求，进给系统可独立控制X、Z轴的进给速率，适配不同材质、不同工序的切削参数匹配。设计阶段充分考虑了车间安装的边界条件，整机底部采用一体化落地式床脚，无需额外制作专用安装基础，普通硬化车间地面即可完成调平安装，设备预留的排屑空间可适配链板式排屑器的安装，操作侧预留足够的工件吊装、上下料空间，维修侧预留了主轴箱、进给系统的检修操作空间，日常维护时无需大范围拆解设备即可完成润滑、易损件更换等操作。整机外观采用工业设备经典的黑白灰配色，外露运动部件均设置安全防护结构，可避免切削飞溅、运动部件剐蹭带来的安全风险，各操作按钮、警示标识布置清晰，可降低操作人员的误操作概率。
