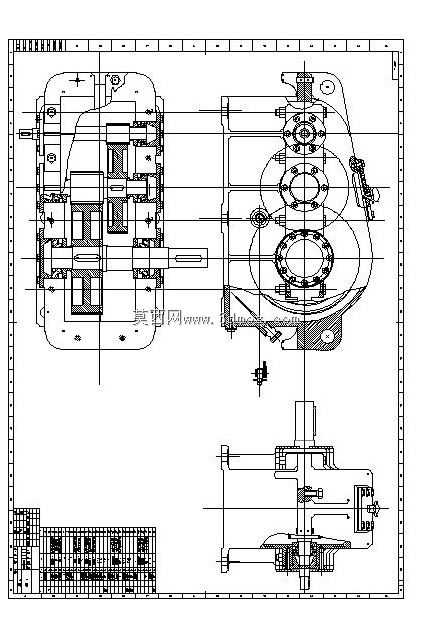

两级斜齿圆柱齿轮传动减速装置结构

该减速装置主要应用于各类需要降低输入转速、提升输出扭矩的工业传动场景，覆盖输送设备、搅拌机械、轻工生产线、小型机床进给机构等多个领域，作为动力传递环节的核心部件，承担着匹配原动机与工作端转速扭矩参数的关键作用，能够将电机等原动机输出的高转速低扭矩动力，转换为工作端所需的低转速高扭矩动力，保障整套设备运行在合理的转速区间内，避免动力参数不匹配带来的设备过载、运行效率低下等问题。

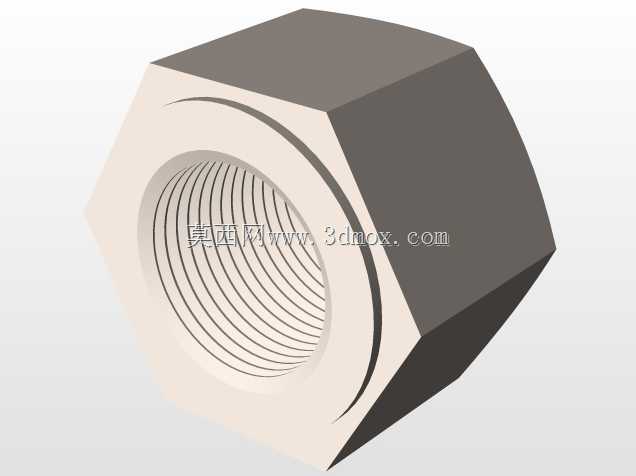

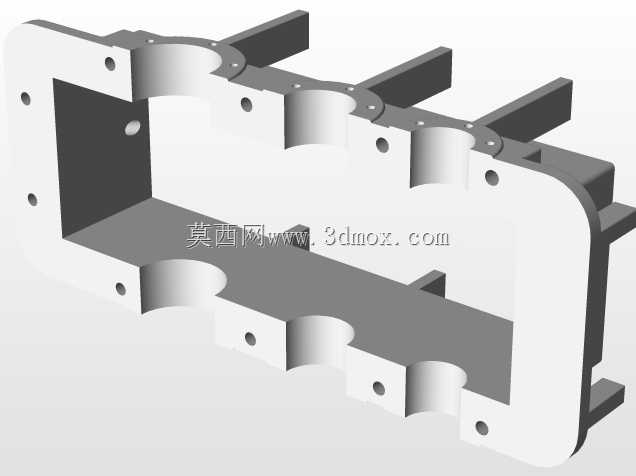

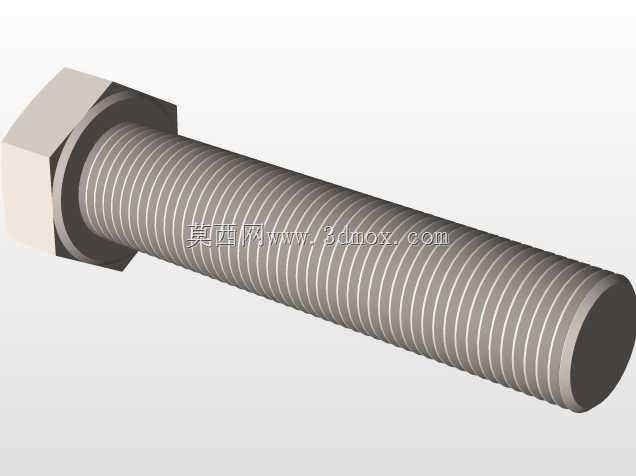

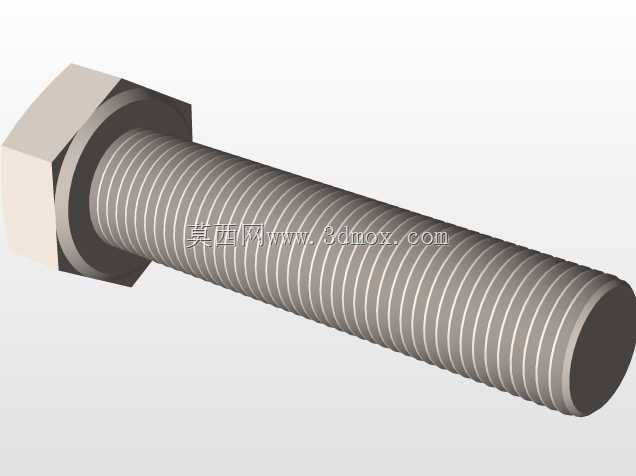

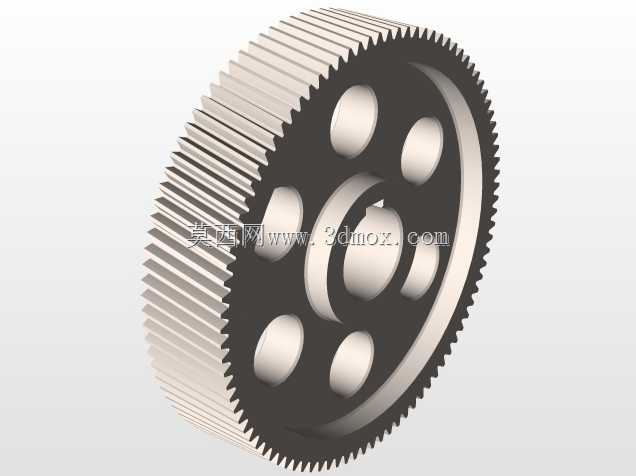

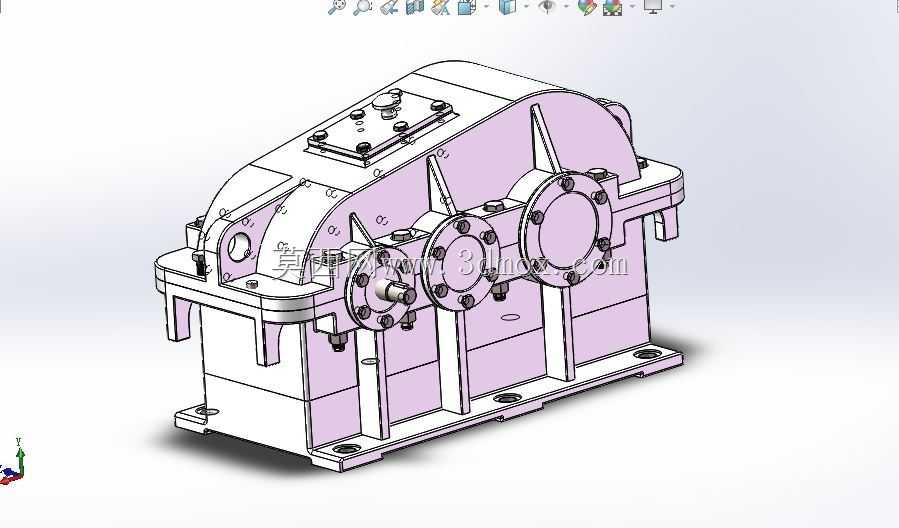

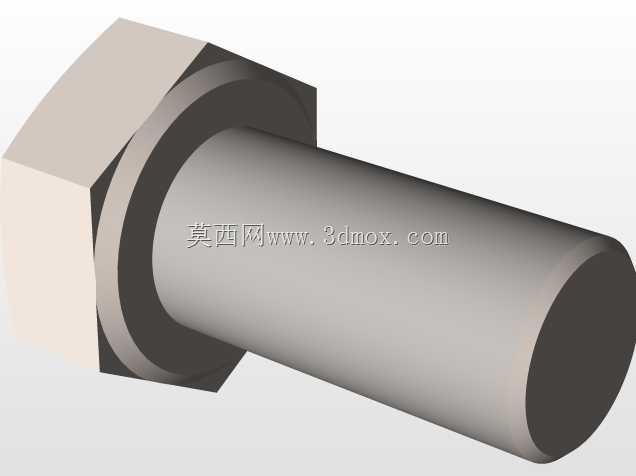

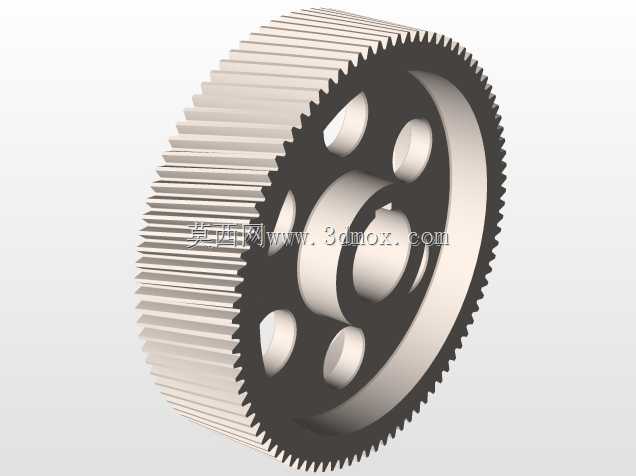

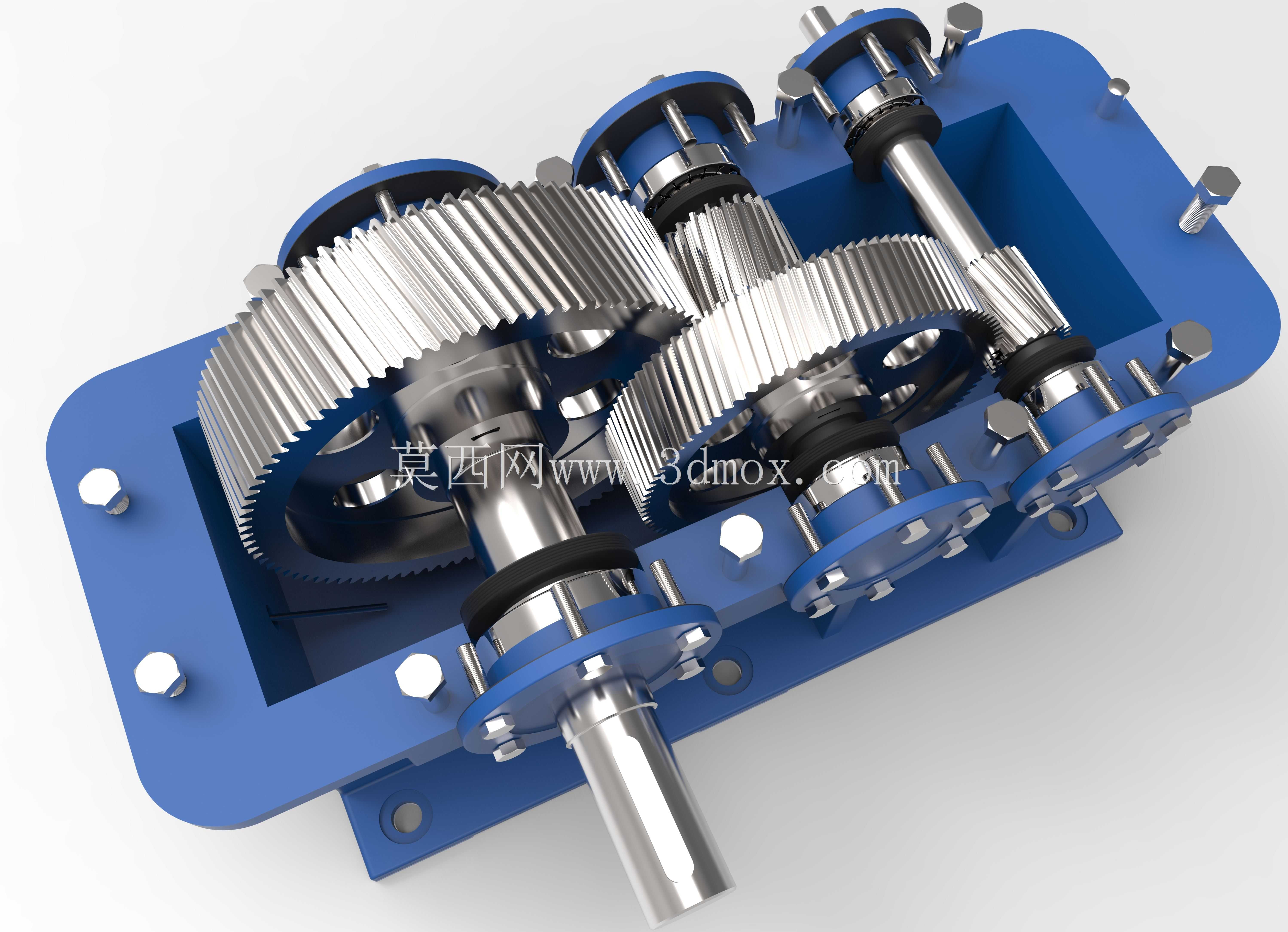

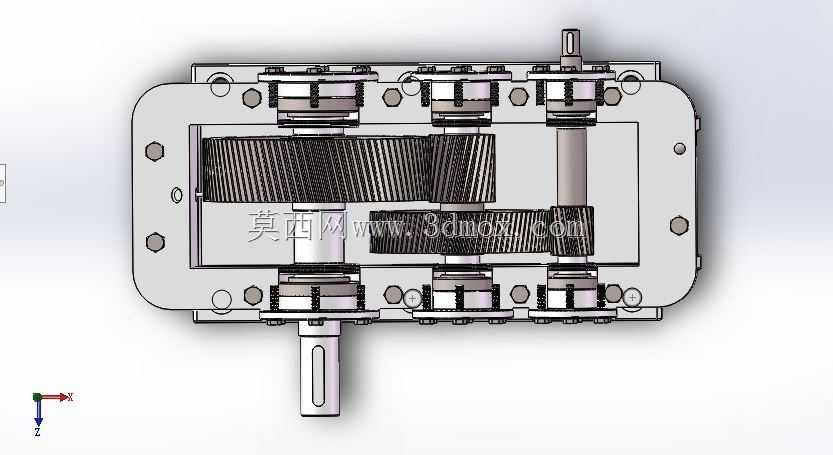

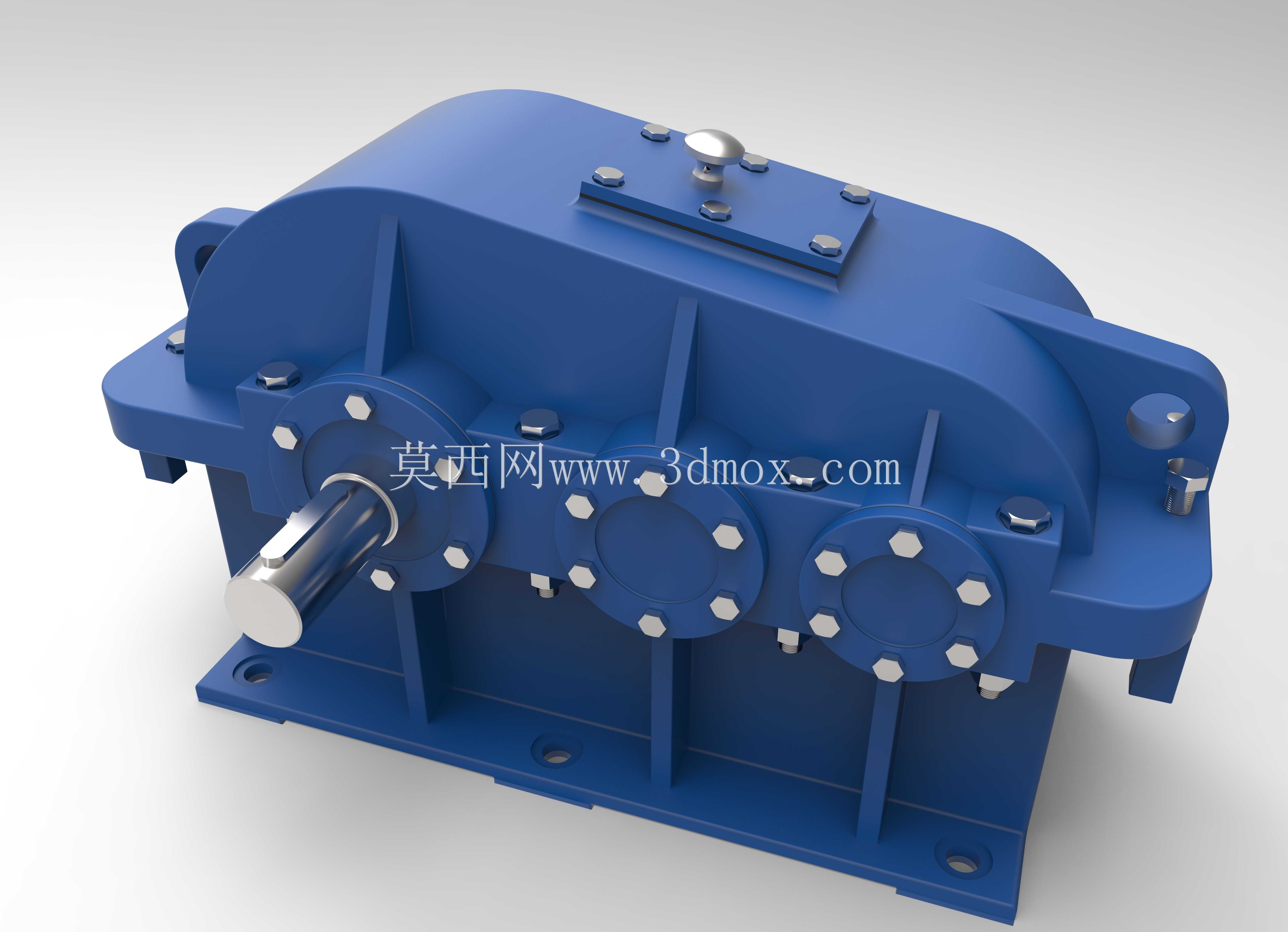

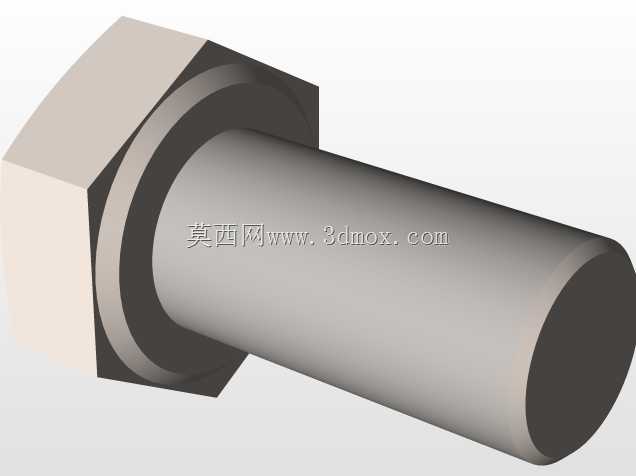

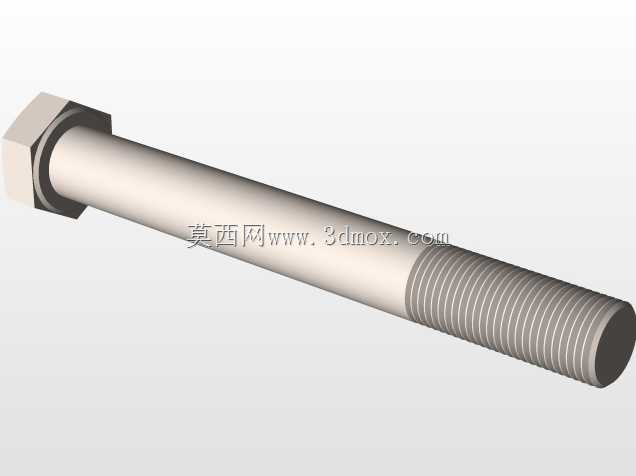

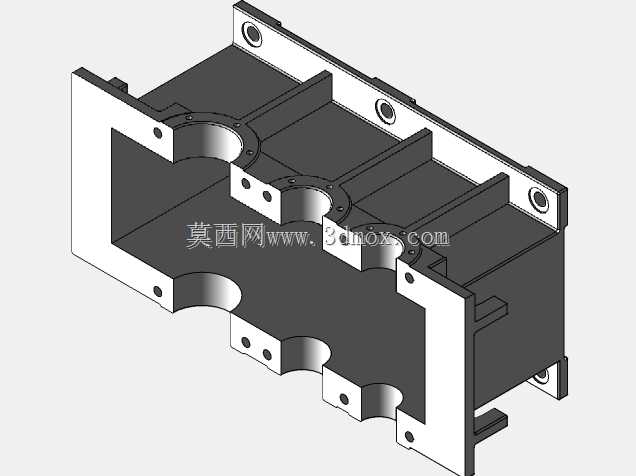

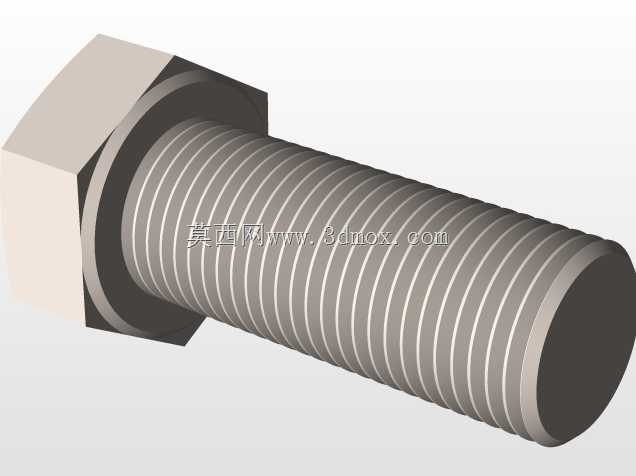

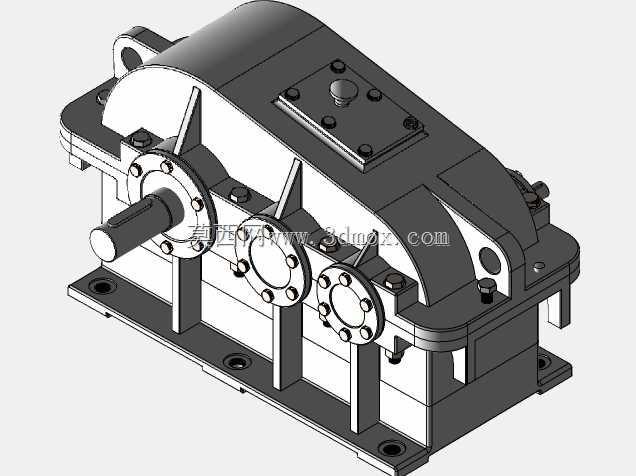

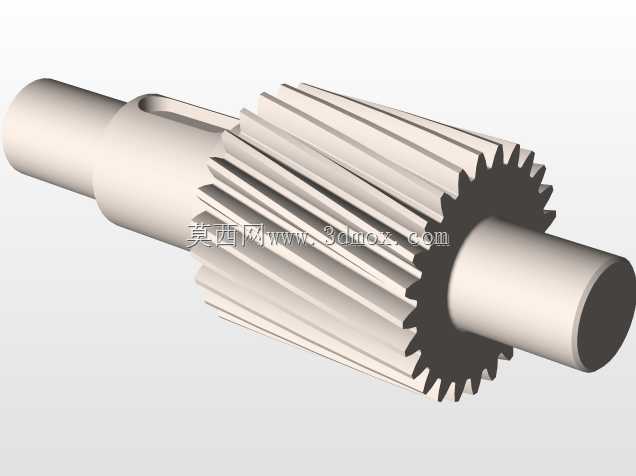

该装置采用两级斜齿圆柱齿轮的传动结构，相较于直齿齿轮传动，斜齿齿轮啮合过程中轮齿是逐步进入和退出啮合状态，传动过程冲击更小、运行噪音更低，同时重合度更大，单齿承受的载荷更小，能够承载更高的传动功率，运行平稳性更优，适合中低速、中等载荷的连续运转工况。整体箱体采用剖分式结构设计，上下箱体通过螺栓紧固连接，既能够保证内部齿轮、轴系、轴承等部件的装配便利性，也能在后期维护时快速开箱检查内部零件磨损情况，降低运维难度。箱体顶部设置有透气塞结构，能够平衡箱体内外气压，避免长时间运转后箱体内温度升高、气压增大导致的润滑油渗漏问题；箱体侧面预留有油位观察与油塞安装位置，方便日常检查润滑油液位、定期更换润滑油，保障内部齿轮与轴承的润滑条件。

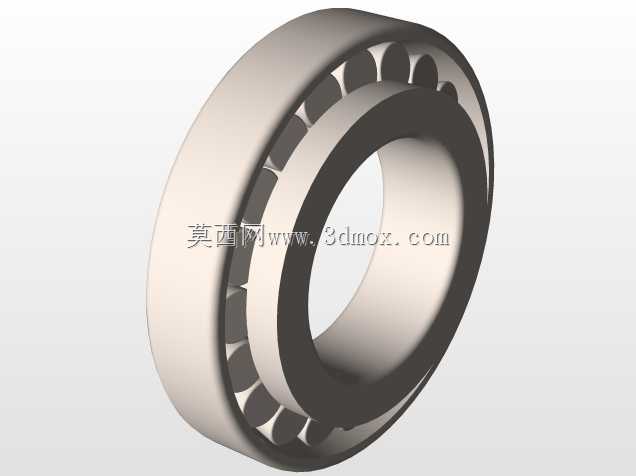

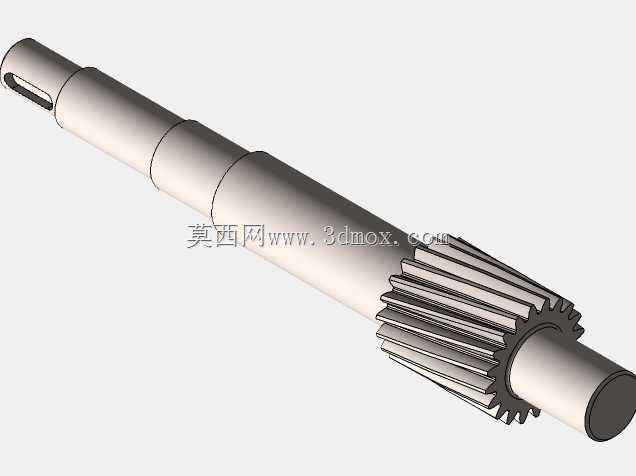

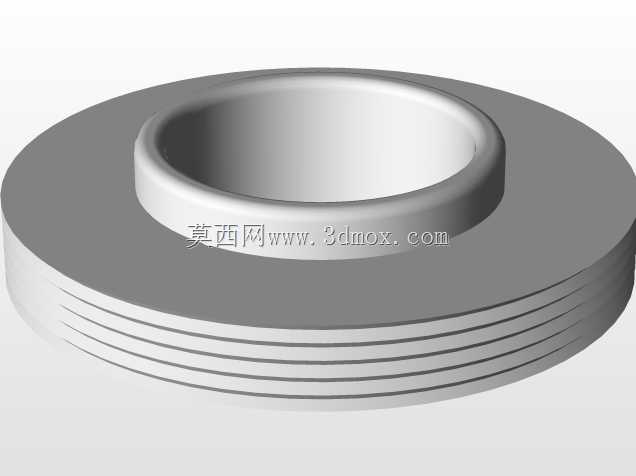

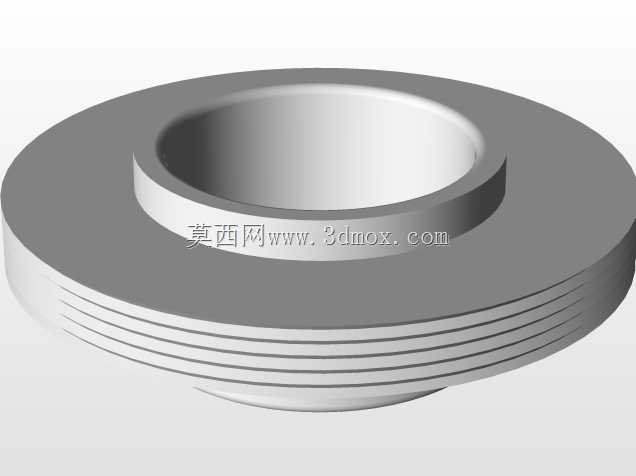

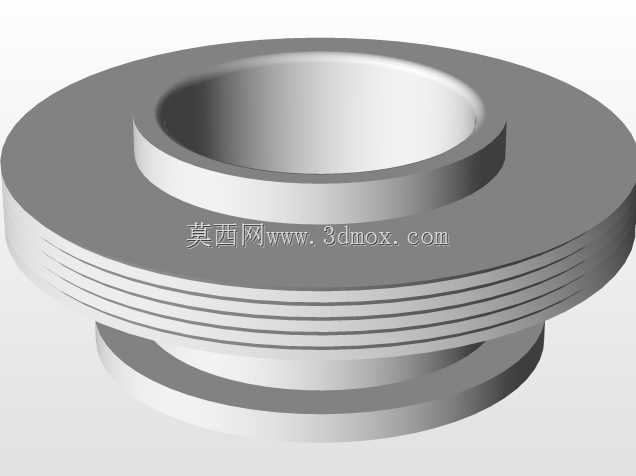

在安装边界设计上，箱体底部设置有带安装孔的一体式安装底座，安装孔位置经过同轴度与平面度校核，能够直接通过螺栓固定在设备安装基座上，输入轴伸出端采用标准轴径设计，可通过联轴器直接与电机输出端连接，输出轴伸出端同样采用通用轴伸尺寸，能够适配链轮、带轮、联轴器等多种传动连接件，无需额外定制转接部件即可适配多数常规传动场景。内部轴系采用简支梁支撑结构，轴承选用深沟球轴承适配径向与少量轴向载荷，轴承端盖通过螺栓固定在箱体侧壁，能够调整轴承游隙，同时起到密封作用，防止润滑油泄漏与外部粉尘进入箱体内部。齿轮参数经过传动比匹配计算，两级齿轮的传动比分配合理，能够让各级齿轮承载能力均匀匹配，避免单级齿轮过载失效，同时箱体内部设置有合理的润滑油路，运转时齿轮带起的润滑油能够飞溅到各个轴承与齿轮啮合面，保证各运动部件都能得到充分润滑，降低运转磨损，延长设备整体使用寿命。
