MSW063蜗轮蜗杆减速电机结构

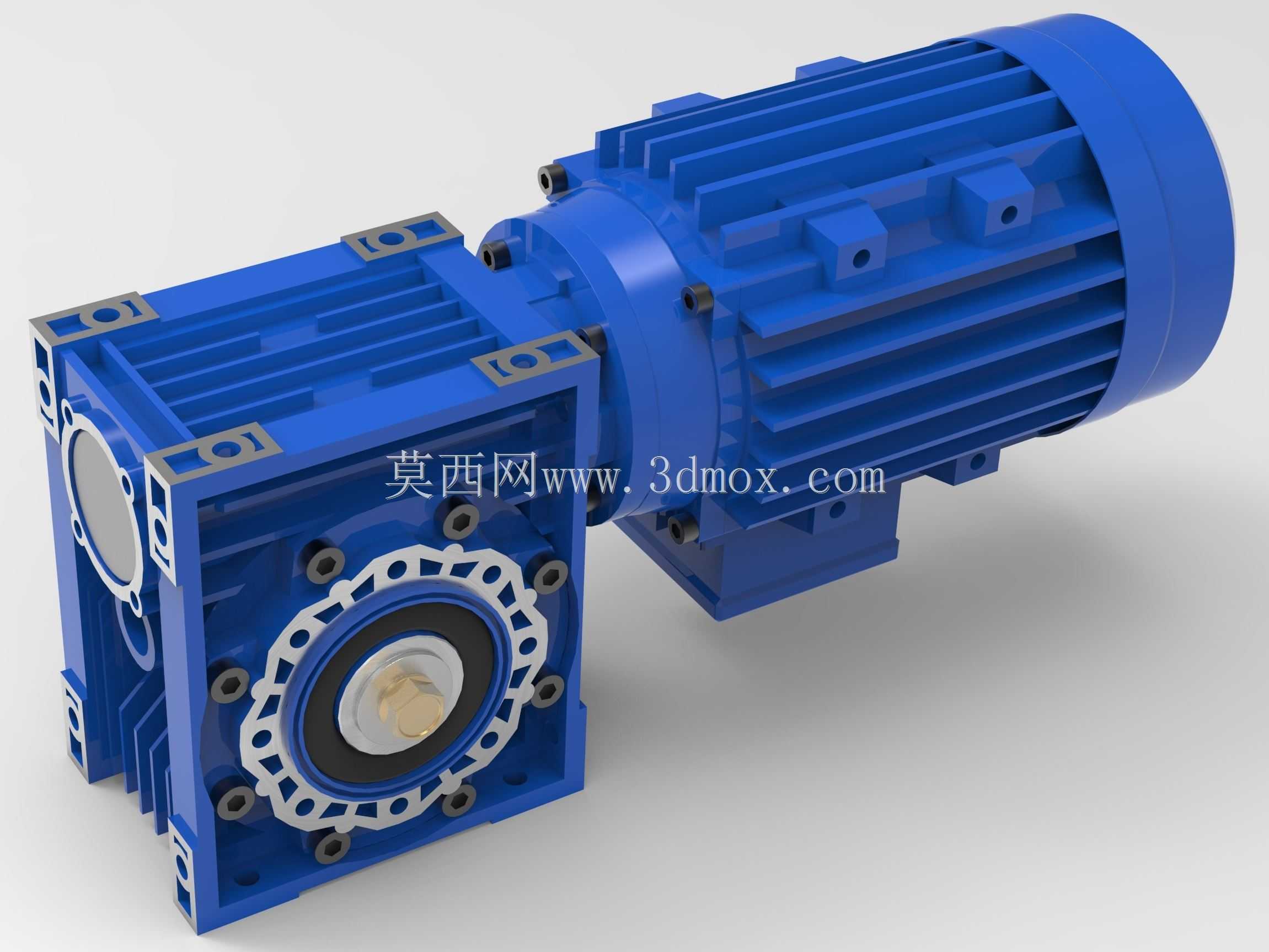

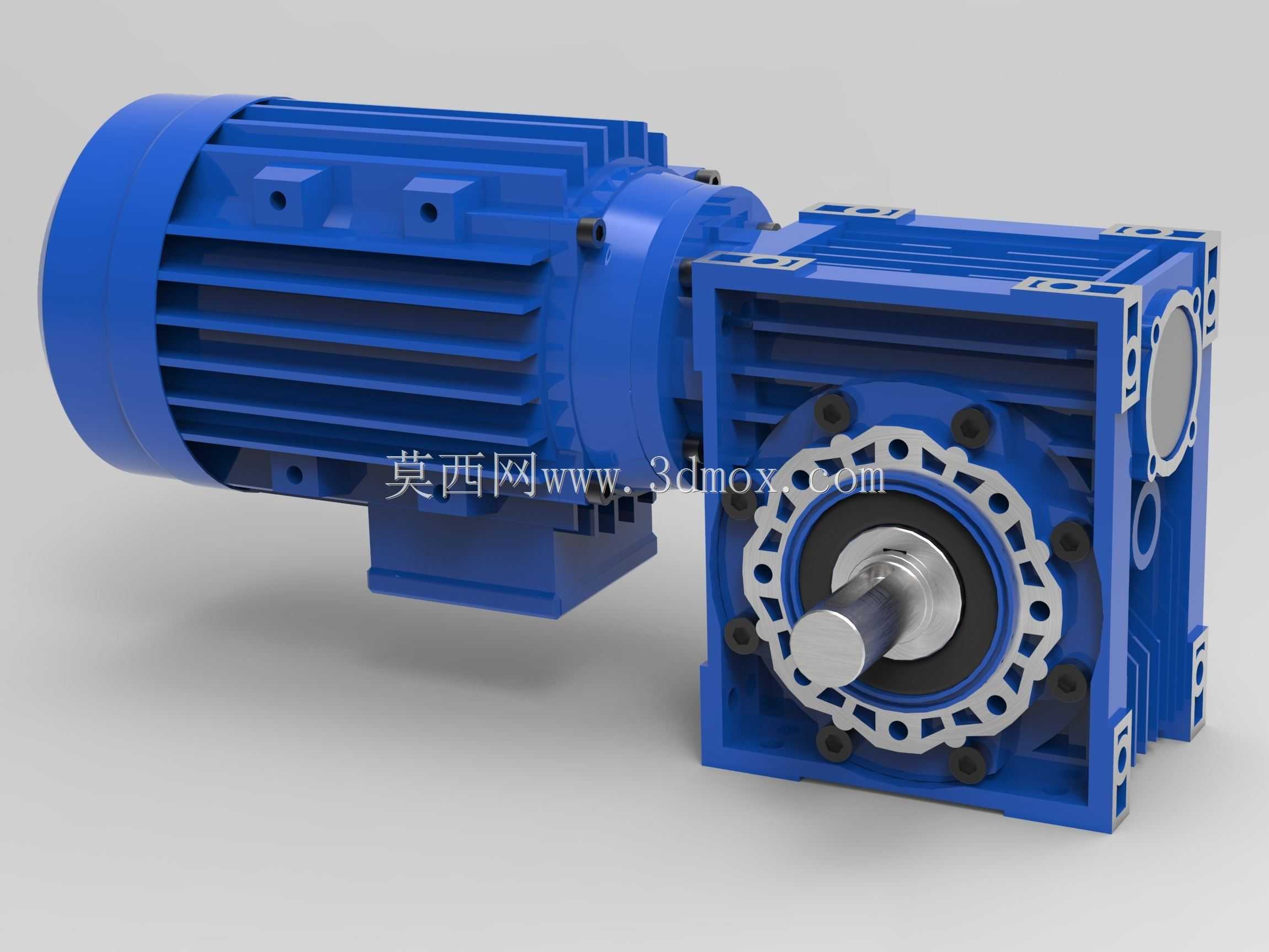

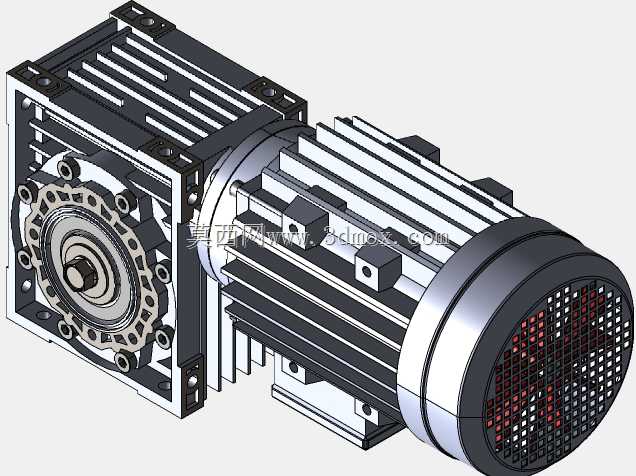

这款MSW063齿轮箱属于蜗轮蜗杆式减速传动组件，集成驱动电机与减速箱体为一体化结构，在轻工自动化生产线、小型输送设备、食品包装机械、纺织辅机、小型仓储分拣设备等场景中应用广泛，核心作用是将驱动电机输出的高转速低扭矩动力，通过蜗轮蜗杆啮合传动转换为低转速大扭矩的输出动力，匹配终端执行机构的转速与负载需求，解决原动机转速过高、扭矩不足无法直接驱动作业端的匹配问题。

从功能特性来看，该减速结构采用蜗轮蜗杆啮合传动形式，具备反向自锁特性，可避免负载端反向作用力带动电机回转，提升设备停机状态下的位置保持稳定性，同时啮合传动过程运行平稳、噪音低，适合对作业静谧性有要求的民用及轻工生产场景。箱体采用方形法兰安装结构，输出端设置多规格安装孔位，可适配不同安装面的固定需求，输入端与驱动电机采用直连式集成设计，省去了额外的联轴器连接结构，大幅缩减了整套传动组件的轴向安装尺寸，节省设备内部的安装空间。

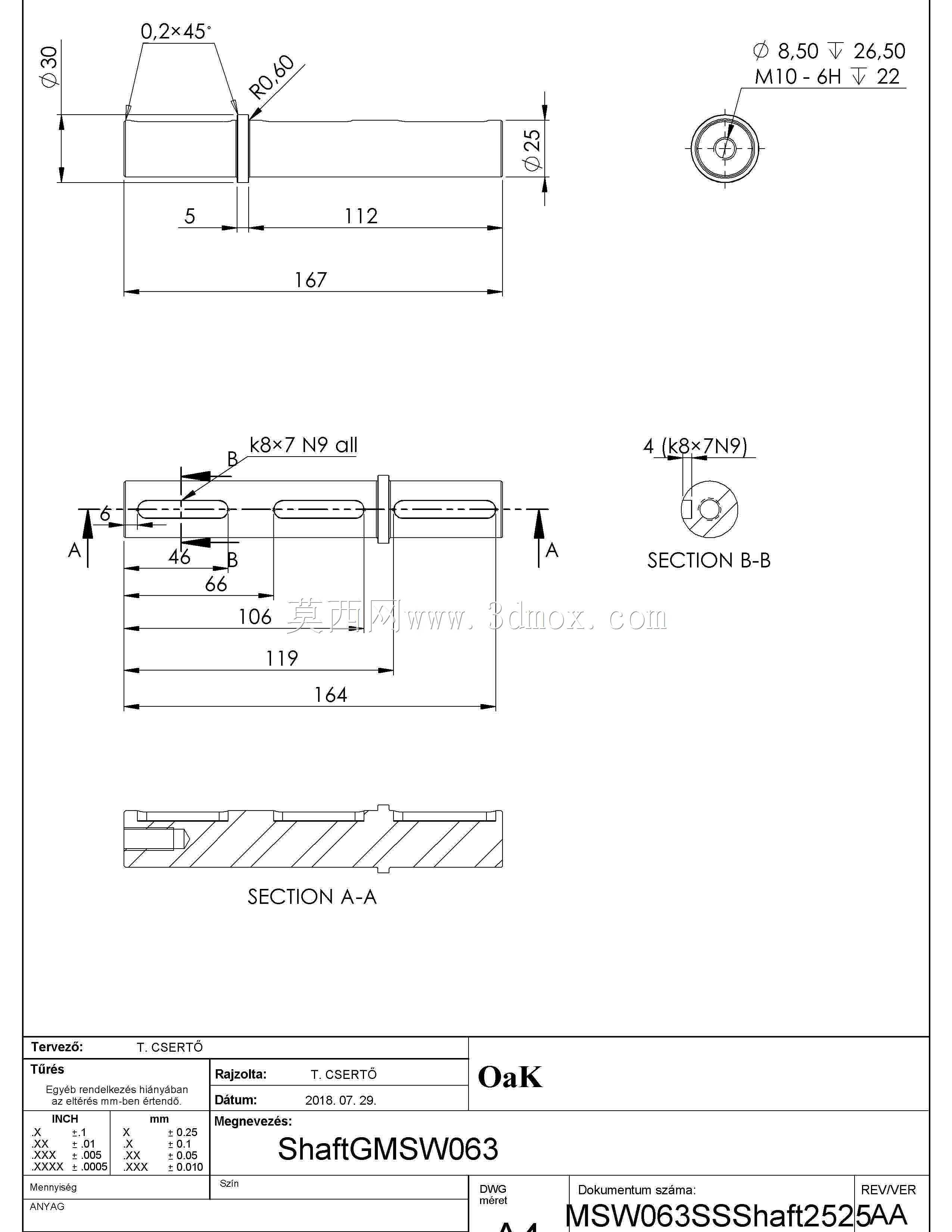

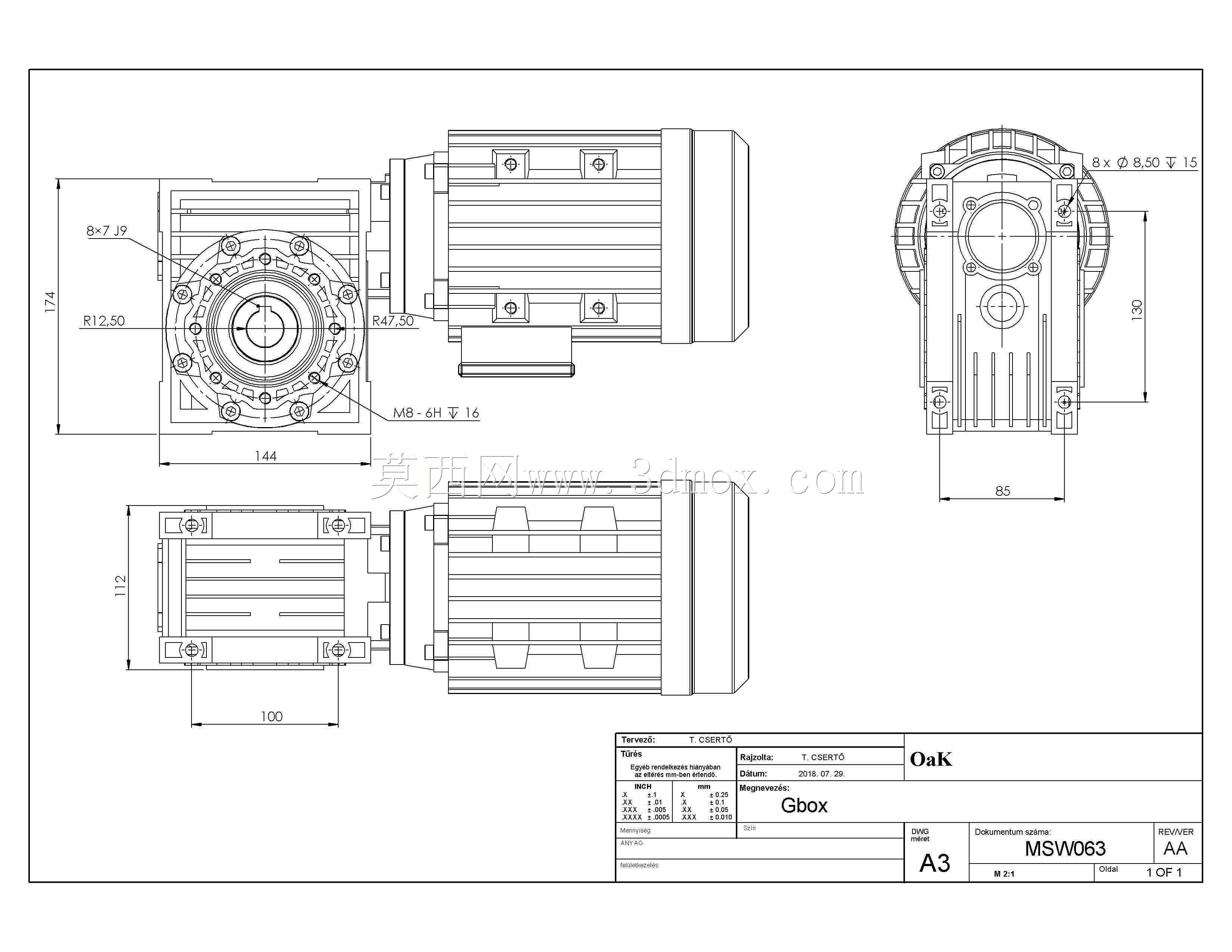

设计过程中，工程师首先围绕额定输出扭矩、传动比参数确定蜗轮蜗杆的模数与啮合参数，保证齿面接触强度满足长期负载运行的耐磨需求，箱体采用筋条加强结构，在不额外增加箱体壁厚的前提下提升壳体刚性，避免传动过程中箱体共振产生噪音与形变。安装边界方面，电机端采用标准B14法兰连接尺寸，输出轴为实心圆柱轴带键槽结构，可直接通过键连接与链轮、同步带轮、联轴器等传动件对接，箱体侧面与底面均预留安装固定孔，支持卧式、立式等多种安装姿态，适配不同设备的布局需求。输出轴端设置密封结构，可防止箱体内部润滑脂泄漏，同时阻挡外部粉尘、水汽进入箱体内部，延长内部传动件的使用寿命，整体结构紧凑，无需额外配置传动连接部件，可直接集成到各类小型工业设备的动力系统中，降低设备传动部分的设计与装配难度。
