可调节重载支撑脚座结构设计

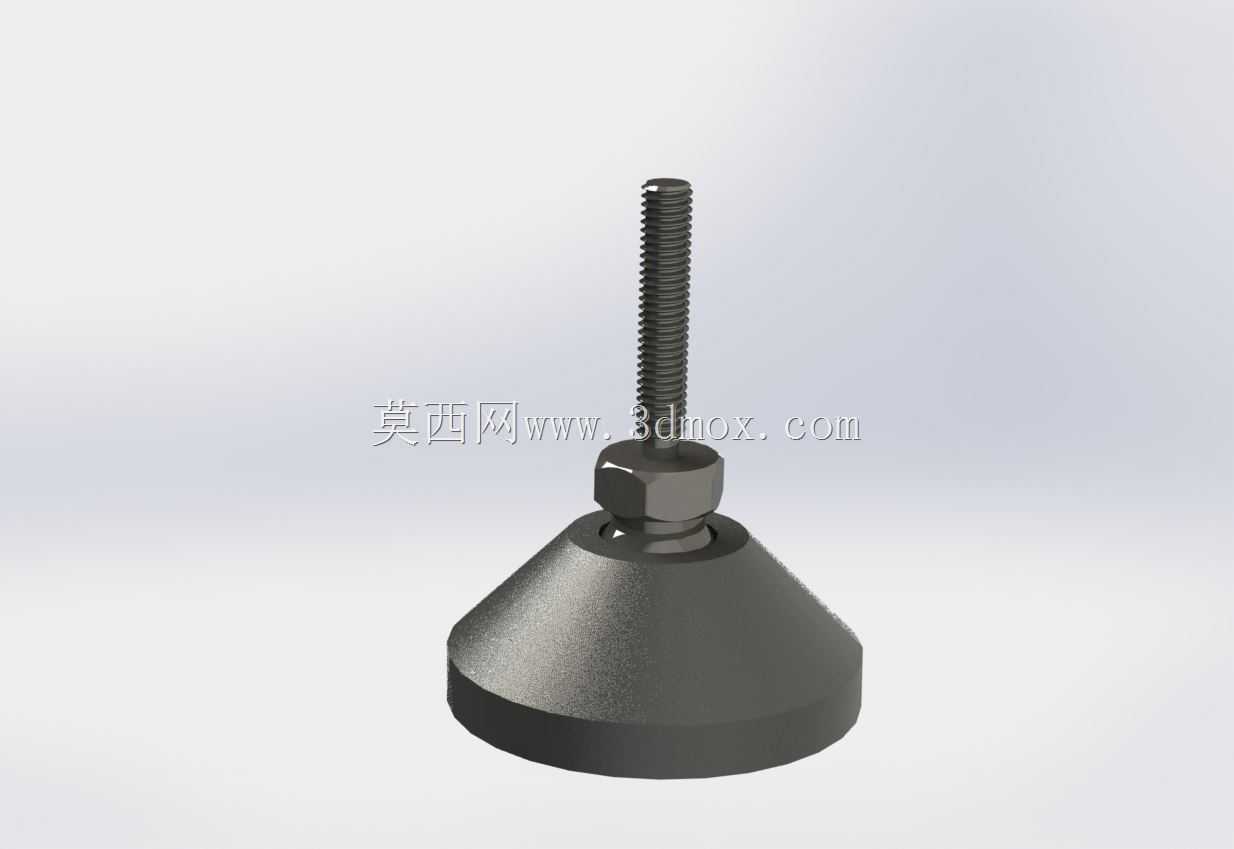

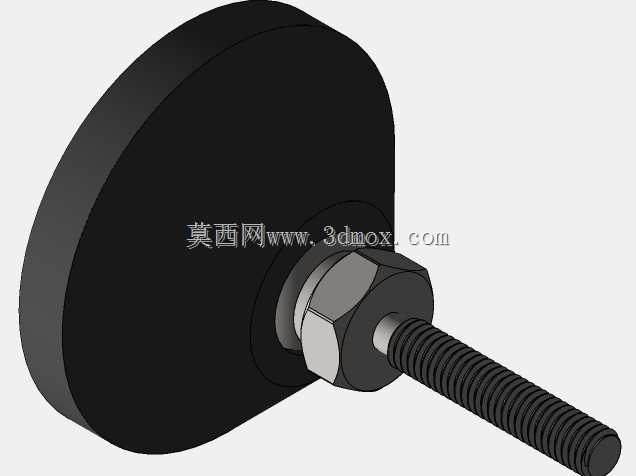

这款支撑脚座是工业设备调平支撑场景下的常用五金构件，广泛应用于各类生产加工设备、自动化产线机架、3D打印设备、仓储货架、检测工作台的底部安装环节，核心作用是为设备提供稳定的承重支撑，同时通过螺纹调节结构修正地面不平整带来的设备倾斜问题，避免设备运行过程中因放置不稳产生振动偏移、异响、加工精度偏差等问题，保障设备运行的稳定性与加工一致性。从结构设计来看，这款支撑脚采用了锥台形底座加调节螺杆的组合结构，底座底部为大直径平整接触面，相比小直径支脚能够有效分散设备承重压力，降低对地面的单位面积压强，即使在环氧地坪、瓷砖地面、普通水泥地面等不同场地环境下使用，也不会出现压损地面、支脚下陷的问题；底座上部做了内凹锥面过渡，既可以提升底座整体的结构强度，避免承重过大出现底座形变开裂，也能在调节螺杆角度出现小幅偏移时提供自适应避让空间，适配地面存在微小坡度的安装场景。上部的调节螺杆采用标准外螺纹设计，配套锁紧螺母结构，安装时螺杆旋入设备底部的预设螺纹孔内，通过旋转螺杆调整伸出长度即可改变支撑脚的整体高度，待四个支撑点全部调整至设备处于水平状态后，将锁紧螺母向下旋紧至与设备安装面贴合，即可锁死调节高度，避免设备运行过程中受振动影响导致螺杆回转、支撑高度发生变化。这款支撑脚的螺杆规格为M6，有效调节行程30mm，底座直径50mm，整体结构紧凑，安装时仅需在设备底部预设对应规格的螺纹安装孔即可完成装配，不需要额外的焊接、打孔工序，安装维护便捷；底座表面做了哑光防滑处理，与地面接触时具备足够的静摩擦力，即使设备受到一定的水平推力也不会出现滑移移位问题，能够适配多数中小型工业设备、轻型机架的支撑调平需求，在实际生产场景中可以根据设备的总承重、安装空间需求选择对应规格的型号，替换维护成本低，通用性较强。
