手摇自锁式重型牵引绞盘结构设计

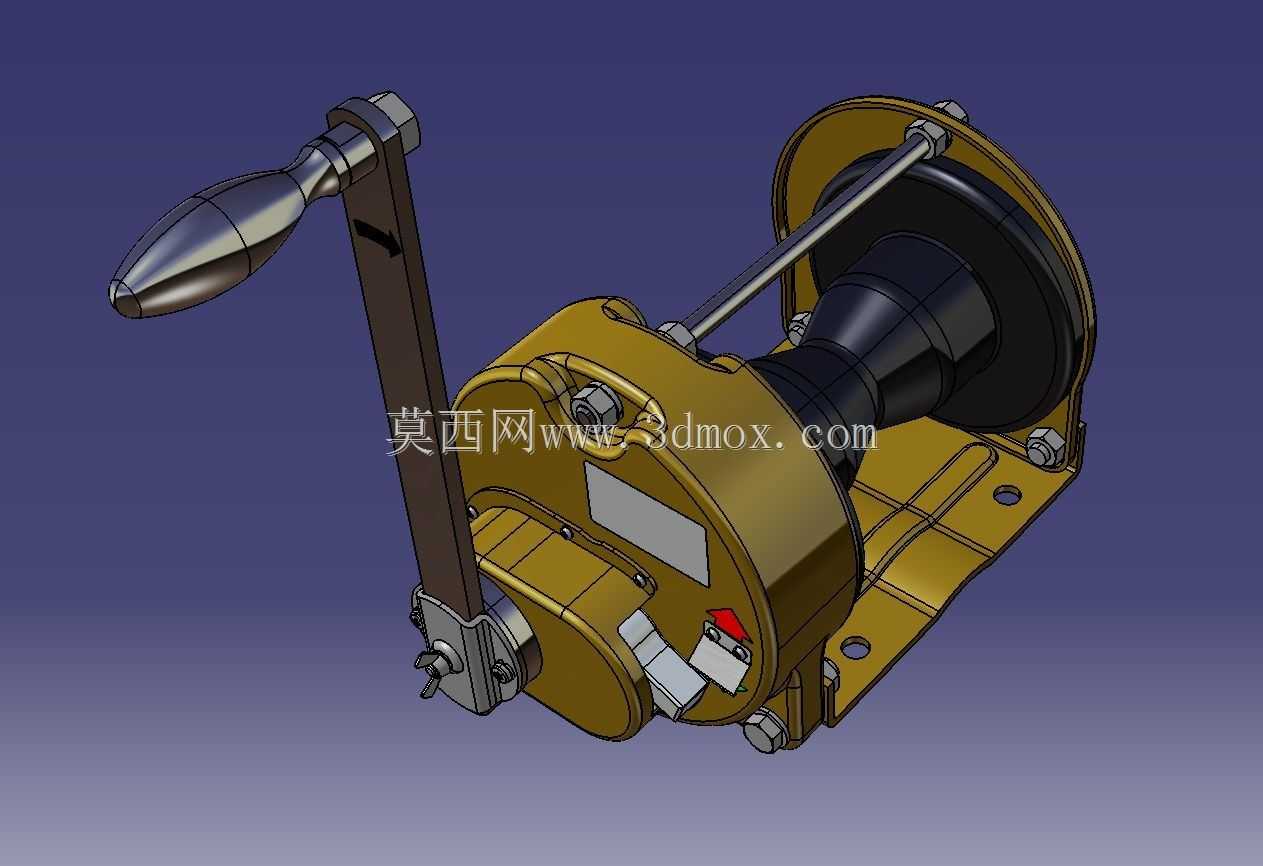

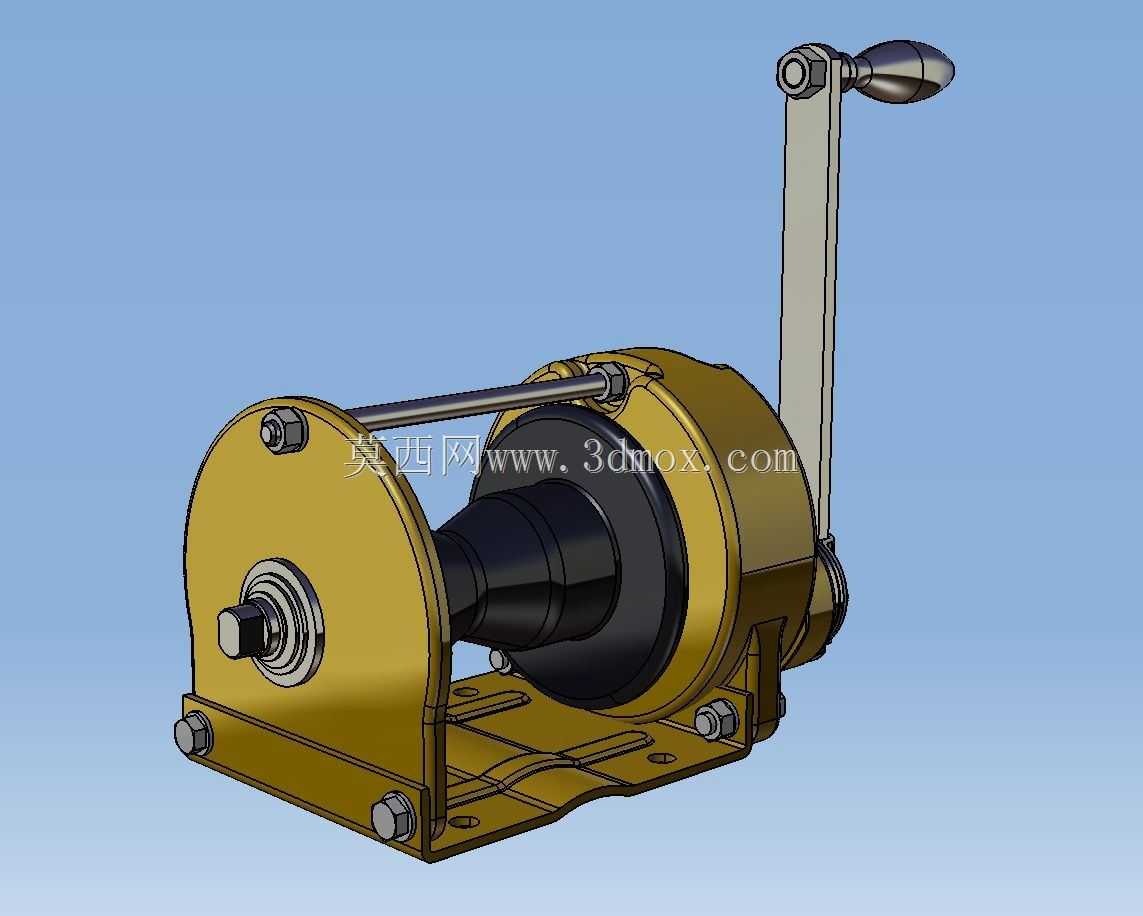

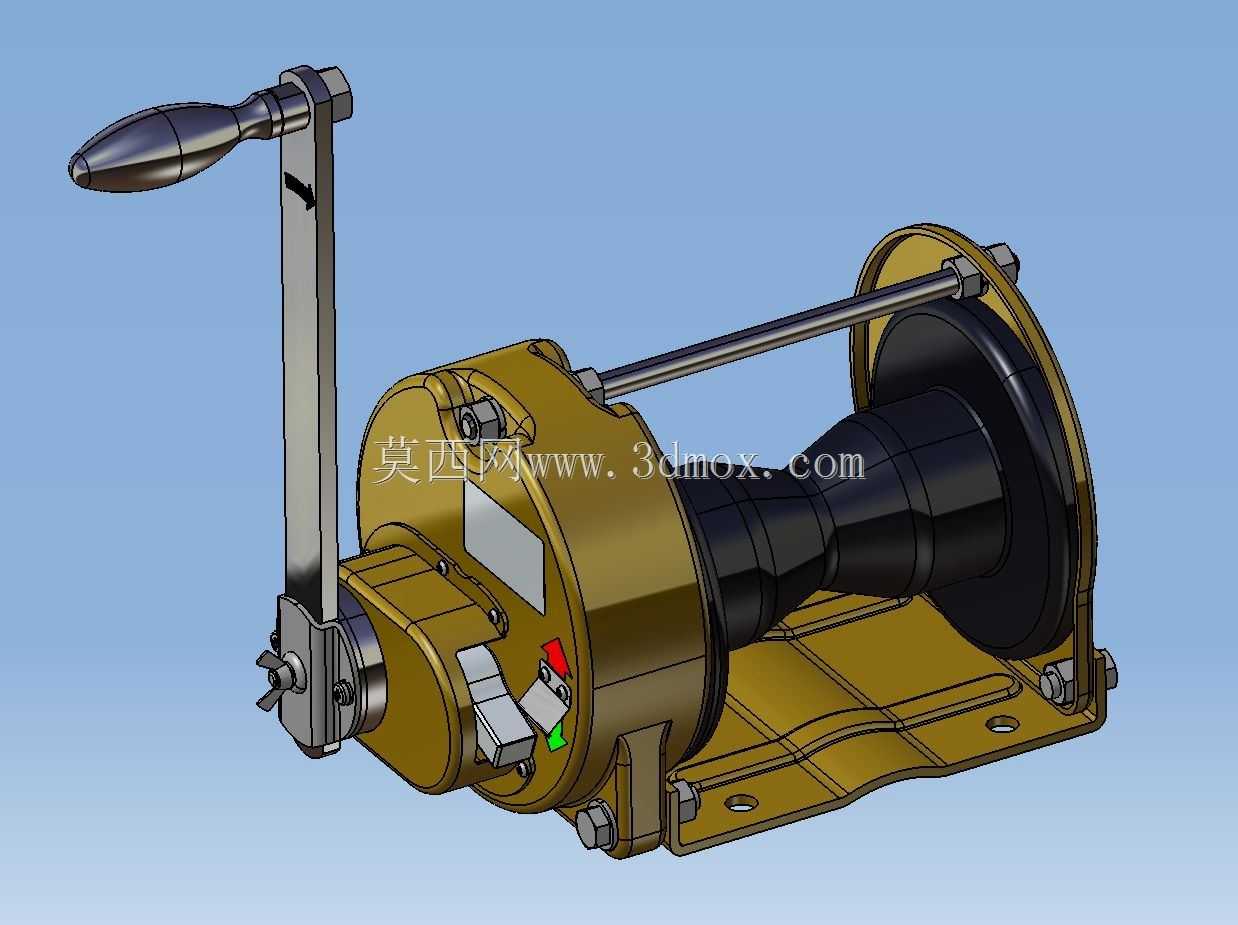

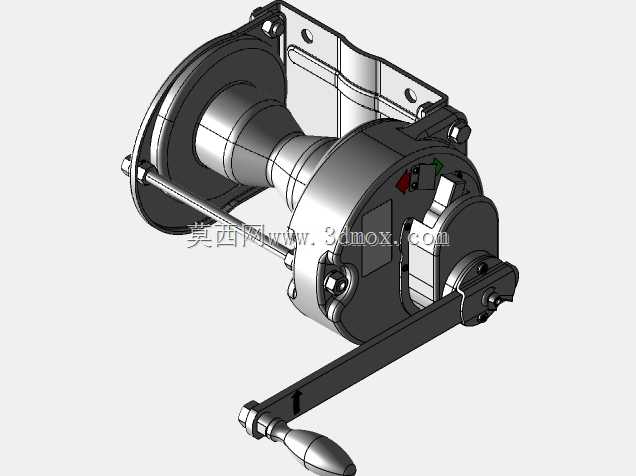

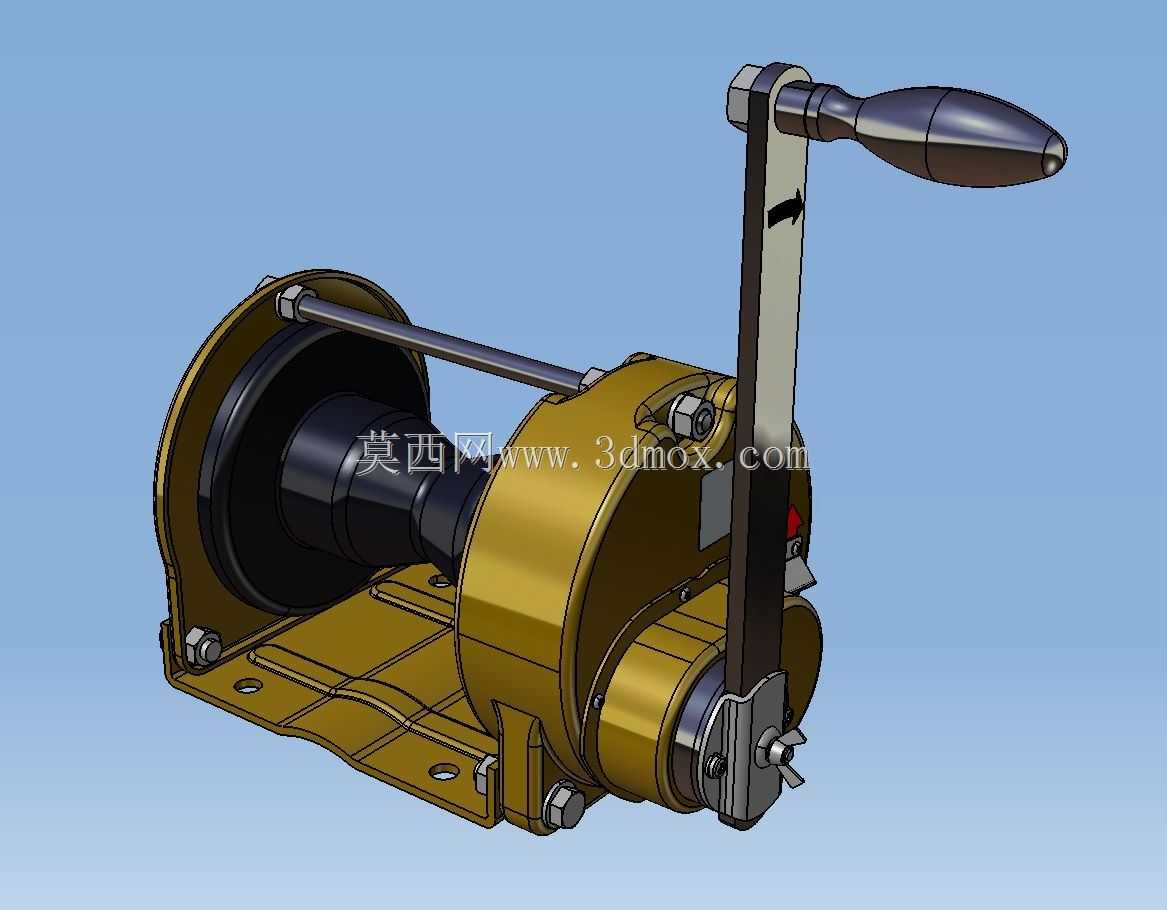

这款手摇自锁式绞盘主要面向无外接动力源的户外作业、小型设备移位、轻型货物吊装、船舶系泊牵引、仓储重物挪运等场景，在野外抢险、工地临时拖拽、私家车辆脱困、舞台设备搭建固定等缺乏电力或气动动力供给的工况下，能够依靠人力操作完成稳定的负载牵引与起吊作业，无需额外配套动力单元，整体结构紧凑可靠，可适配多种复杂安装环境。设备核心功能是通过摇臂输入人力扭矩，经内部减速增扭机构放大输出扭矩后带动卷筒转动，缠绕钢丝绳或高强度纤维织带完成负载的牵引与收放，自带的双向自锁结构能够在摇臂停止施力时自动锁止卷筒，避免负载下坠或回滑，无需额外配置止退棘轮或刹车组件，操作端设置的换向拨杆可快速切换收绳、放绳、锁止三个工作状态，操作逻辑简单直观，操作人员无需经过长时间专业培训即可快速上手使用。从设计思路层面，这款绞盘采用一体化铸钢壳体作为主体承载结构，将减速齿轮组、自锁止退机构、传动轴系全部集成在封闭壳体内，既能够为内部传动部件提供可靠的防护，避免户外作业时泥沙、水汽侵入传动间隙造成卡滞或磨损，也能通过壳体的一体式安装底座直接与安装基面固定，减少额外的连接支架配件。摇臂组件采用可折叠式结构设计，非工作状态下可将摇臂贴合壳体收纳，减少设备整体占用空间，摇臂末端的防滑手柄采用符合人体工学的椭球造型，长时间施力操作时能够降低操作人员的手部疲劳感。卷筒采用中间内凹的双锥面造型，能够引导绳索自动整齐排列在卷筒中部，避免绳索在收放过程中出现乱绳、卡绳、偏磨等问题，卷筒两侧的挡边高度经过精准计算，在额定容绳量范围内能够完全阻挡绳索脱出卷筒边界。安装底座采用带加强筋的平板结构，设置四个对称分布的长圆形安装孔，能够兼容一定范围内的安装孔位偏差，降低安装基面的加工精度要求，安装时只需通过螺栓将底座固定在具备足够承载强度的钢结构或混凝土基面上即可完成固定，设备整体的安装边界紧凑，可在狭小的设备舱、车厢侧壁、支架立面等空间有限的位置完成安装固定。设备额定最大牵引负载可达9800N，在300毫米摇臂操作半径下，操作端所需施加的作用力仅为106N，单人即可轻松完成额定负载下的牵引操作，传动机构采用大减速比的齿轮传动结构，传动效率高、反向自锁性能可靠，不会出现负载带动摇臂反转伤人的安全隐患，壳体表面采用喷塑防锈处理，能够适应潮湿、多尘、轻度腐蚀的户外作业环境，长期使用不易出现锈蚀掉漆问题，整体结构没有易损的电子元器件，日常维护仅需定期向传动齿轮加注润滑脂即可，维护成本极低，使用寿命远高于普通冲压外壳的轻型民用绞盘。
