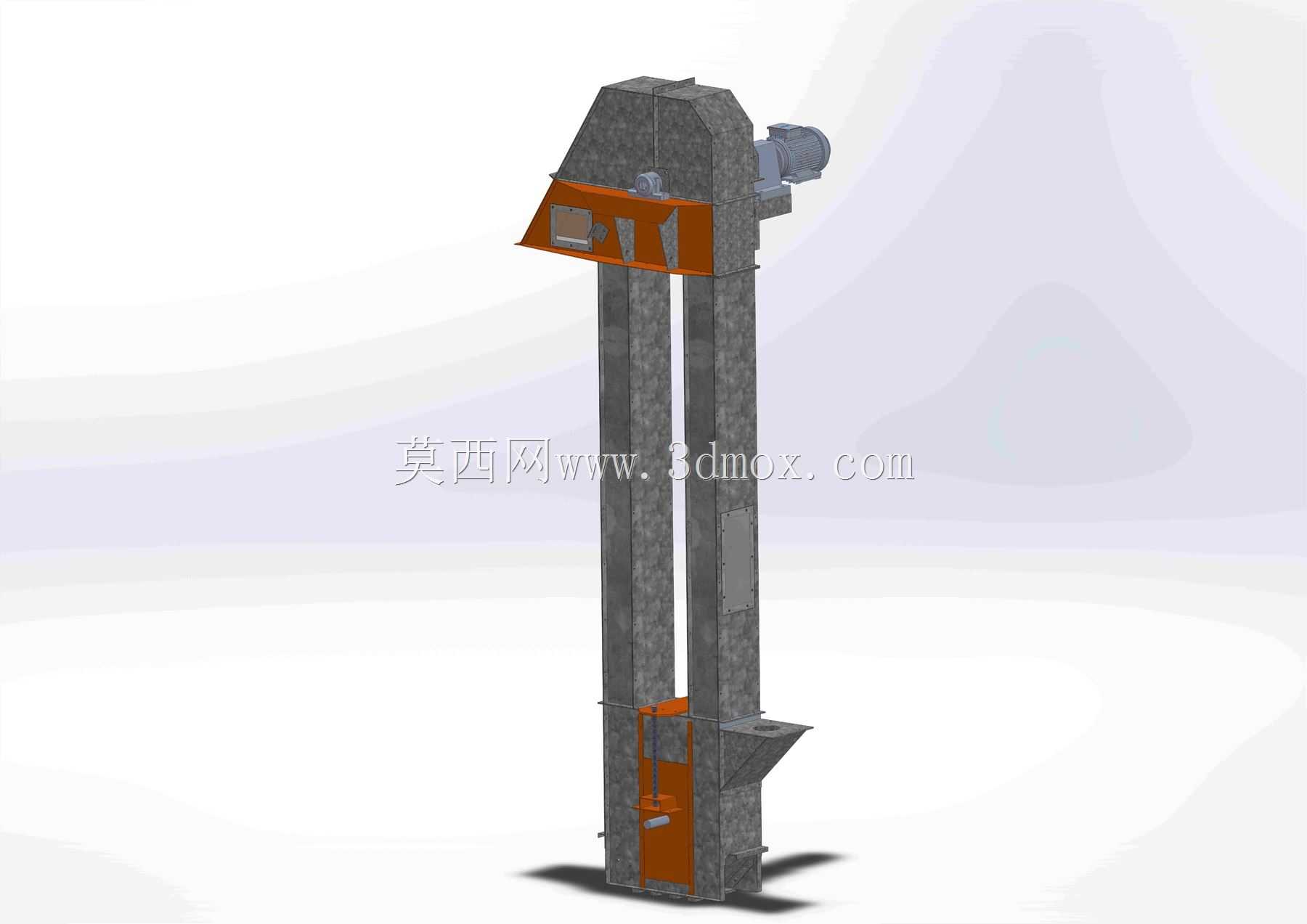

中型产能斗式物料垂直输送提升设备

这款斗式提升设备主要面向散状固体物料的垂直输送作业场景，广泛应用于粮食加工、建材生产、矿山选矿、化工原料储运等行业的生产流水线中，可完成颗粒状、粉状、小块状物料从低位到高位的连续输送作业，适配生产线中原料入库、工序间转料、成品料仓进料等不同环节的输送需求，能够在露天或有遮蔽的厂房环境下稳定运行，适配多种常规散料的输送工况。设备采用畚斗带牵引料斗循环运转的核心结构，运行过程中通过进料段的接料结构承接来料，料斗随牵引带向上运行至顶部滚筒位置后，借助离心力与重力的共同作用将物料卸入出料溜槽，完成整个垂直输送流程，整体输送过程密闭性较好，可有效减少输送过程中的物料洒落与粉尘外溢，改善作业现场的生产环境。在设计层面，该设备围绕中等产能输送需求做了结构优化，牵引部件选用适配中等载荷的高强度牵引带，搭配合理间距布置的耐磨料斗，既保证了单位时间内的物料输送量，又避免了料斗间距过小带来的回料问题；机壳采用分段式拼装结构，既方便运输过程中的拆分搬运，也便于现场安装时根据实际安装高度调整段数，适配不同厂房的层高条件；设备底部设置了张紧调节结构，可在牵引带出现松弛时快速调整张紧度，避免运行过程中出现打滑、跑偏等故障，顶部的传动端设置了防护结构，避免运行过程中异物卷入传动部位引发安全问题。从安装边界来看，设备整体为立式狭长布局，横向占用空间较小，可适配厂房内狭窄的安装空间，安装时需保证底部基座的水平度与承载强度，预留出进料口与上游给料设备的对接空间、出料口与下游设备的衔接空间，同时在设备侧面预留足够的检修维护空间，方便日常对料斗固定件、牵引带磨损情况、传动部件润滑状态做定期检查；设备的进料方向、出料方向可根据现场生产线的布局需求做适配调整，能够灵活对接不同走向的前后端生产设备，减少生产线布局的改造成本。在功能特性上，该设备运行过程平稳，输送过程中物料与料斗的相对运动幅度较小，可减少易碎物料的破损率，同时整机运行噪音较低，不会对车间作业环境造成过大的噪音干扰；设备的传动结构采用成熟的减速传动方案，运行能耗较低，长期运行的维护成本可控，可适配长时间连续生产的作业需求，针对不同特性的物料，还可通过调整料斗运行速度、更换不同材质的料斗来适配，比如针对磨琢性较强的物料可选用耐磨材质料斗，针对含水率较高的物料可调整卸料角度避免物料粘斗。
