带气动倾斜输送结构的链式升降输送装置

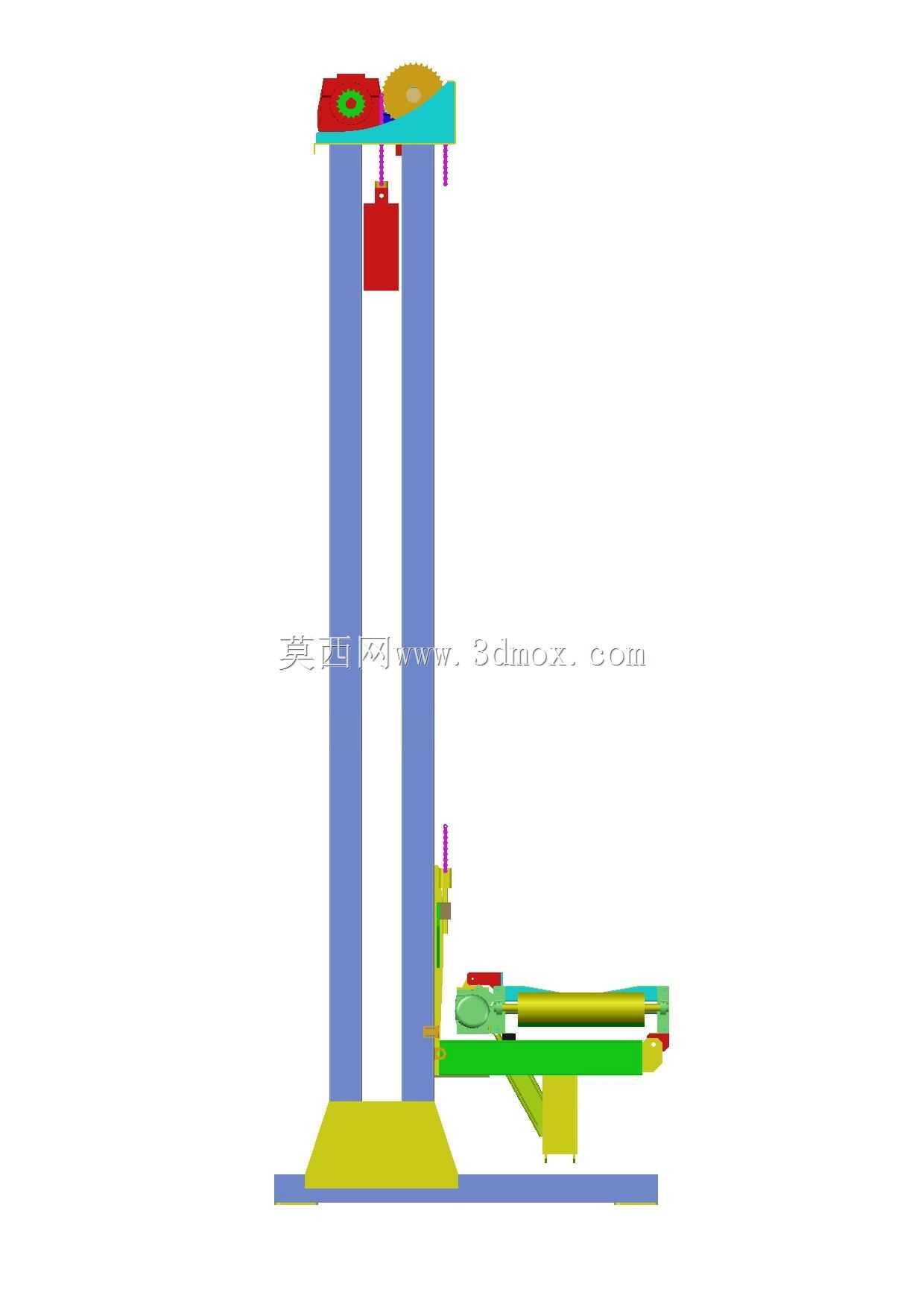

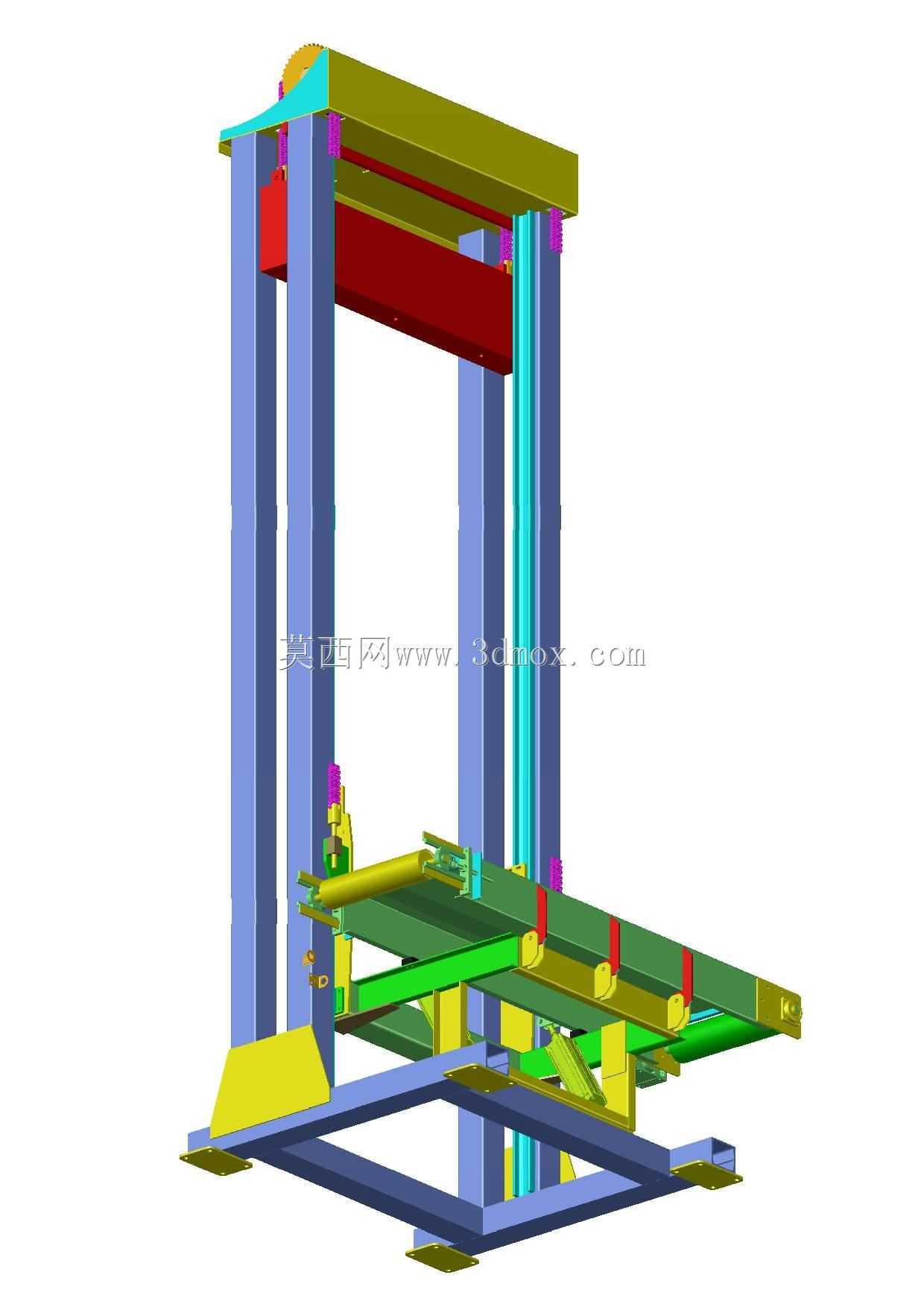

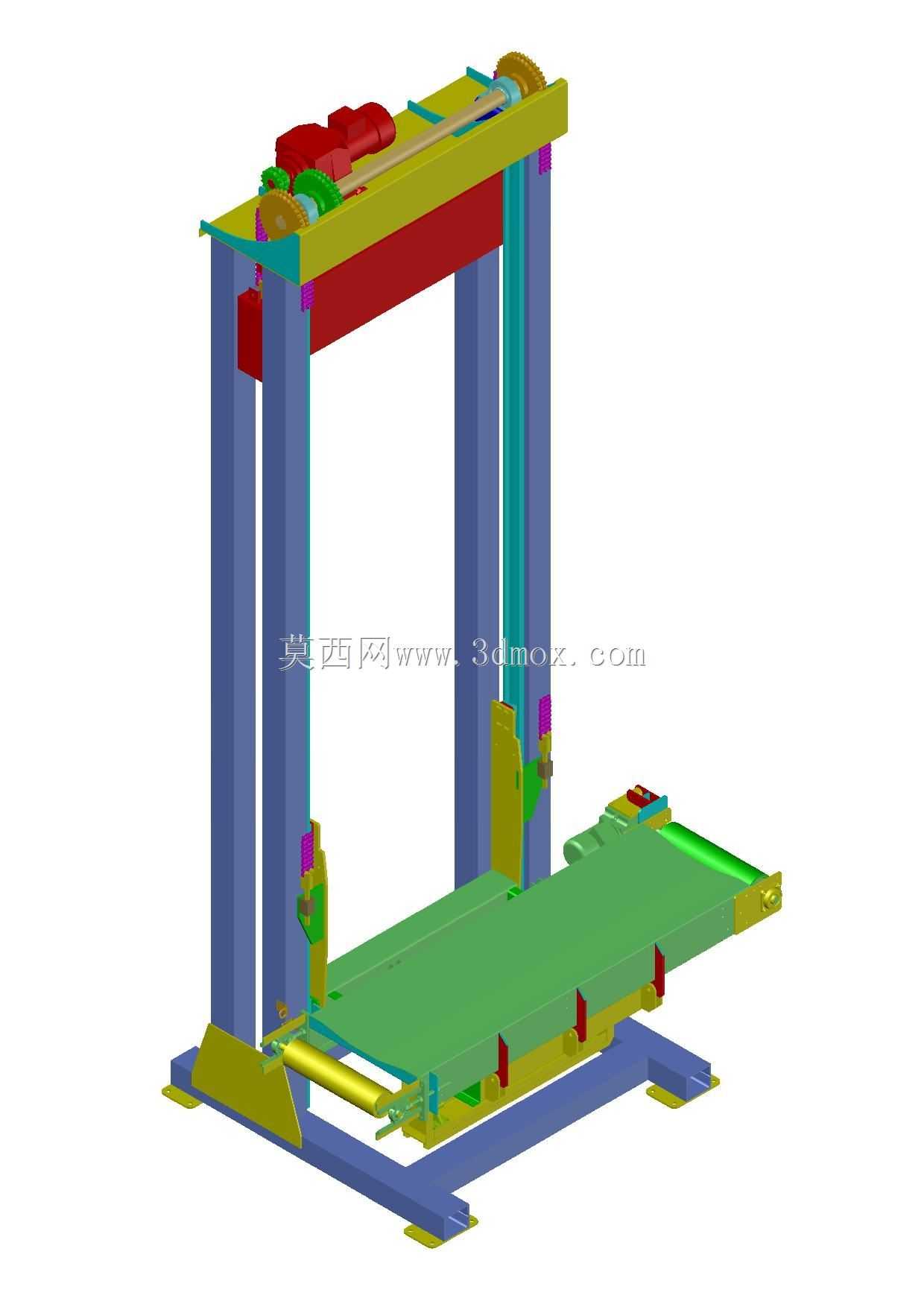

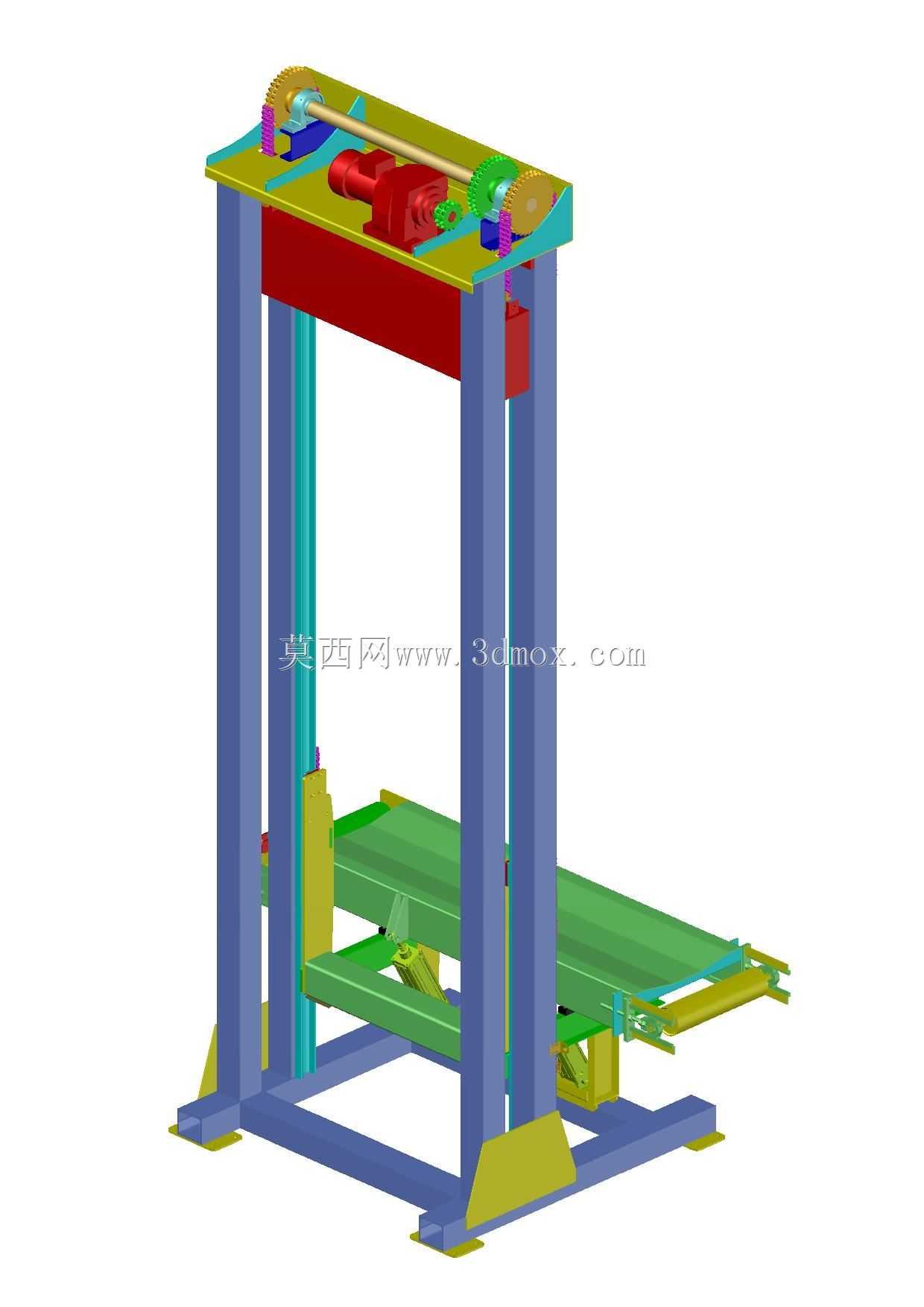

该设备主要应用于生产制造环节中多层作业面之间的物料转运场景，常见于轻工制造、仓储物流、包装加工等行业的生产线衔接工位，可完成不同高度工位间的托盘类、箱装类规整物料的垂直输送与水平卸料作业，解决跨高度工位间物料自动转运的需求，替代传统人工搬运或单一垂直提升设备无法直接对接水平工位的痛点。设备整体采用框架式立式结构，主体由两侧立式支撑立柱、顶部链式传动机构、下部水平承载输送台、气动倾斜驱动组件以及底部安装底座构成，整体安装边界规整，底部底座预留标准安装固定孔位，可直接通过膨胀螺栓固定于平整的车间地面，无需额外复杂的土建基础施工，适配多数常规生产车间的地面安装条件。设备的核心功能分为垂直升降与倾斜卸料两个部分，垂直升降环节采用双侧同步链式传动结构，传动过程运行平稳，承载台升降过程无偏摆，可承载一定重量的规整物料完成上下方向的精准位移，能够精准对接不同高度的生产线进料口或出料口；当承载台升降至指定作业高度后，集成在承载台下方的气动驱动组件启动，推动承载输送台沿铰接点完成设定角度的倾斜动作，台面上的物料在重力作用下沿倾斜台面平稳滑送至对接工位，无需额外配置推送机构即可完成自动卸料，动作响应迅速，运行过程无冲击，不会对输送的物料造成磕碰损伤。设计过程中充分考虑了设备运行的稳定性与维护便捷性，顶部传动单元将驱动电机、传动链轮、张紧机构集成在同一安装平面，日常维护时可直接在设备顶部完成链轮润滑、链条张紧度调整等操作，无需拆解主体框架；两侧立柱采用封闭式型材结构，可避免车间内的粉尘、碎屑落入升降传动轨道，降低运行卡滞风险；气动元件采用常规标准气缸，配件通用性强，后期更换维护成本低。承载输送台的台面采用平整的板式结构，边缘设置有限位挡边，可避免物料在升降或倾斜过程中从侧边滑落，倾斜角度根据常规物料的安息角设计，既保证物料能够顺利滑出，又不会因角度过大导致物料滑落速度过快产生冲击。设备整体布局紧凑，立式结构占用的地面水平空间较小，适合在车间工位排布较为紧凑的场景下安装使用，可根据实际生产线的高度差需求调整升降行程参数，适配不同的工位对接需求，能够有效衔接不同高度的生产工序，减少人工转运的劳动强度，提升生产线的物料流转自动化程度。
