立式电机驱动离心式冲击分离装置

　　这套立式结构的冲击分离装置，核心采用电机直连的集成化布局，省去了传统分体式设备所需的联轴器、过渡轴承座等冗余传动部件，从根源上降低了传动环节的功率损耗与故障点，在中小型工业气固分离场景中适配性极强。日常在木工车间木屑收集、粮食加工轻杂剔除、小型锅炉烟气初级除尘、化工粉料输送过程中的介质截留等工况下，这类设备常作为前置预处理单元布置在主除尘设备或料仓进料端，依靠叶轮高速旋转产生的离心冲击力，将混杂在气流中的固体颗粒甩向设备内壁，沿壁面滑落至底部集料区，净化后的气流则从顶部法兰接口排出进入后续管路。

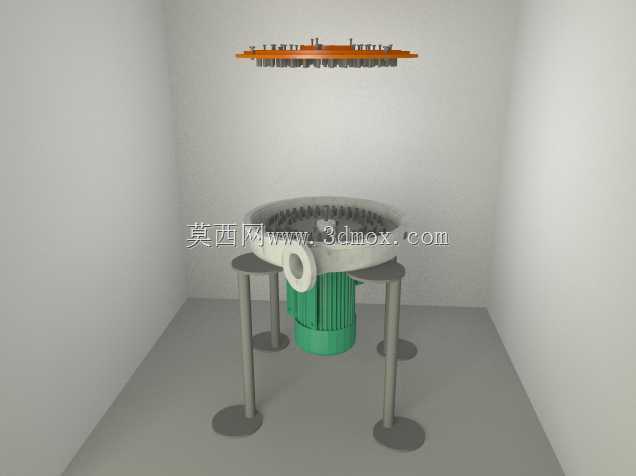

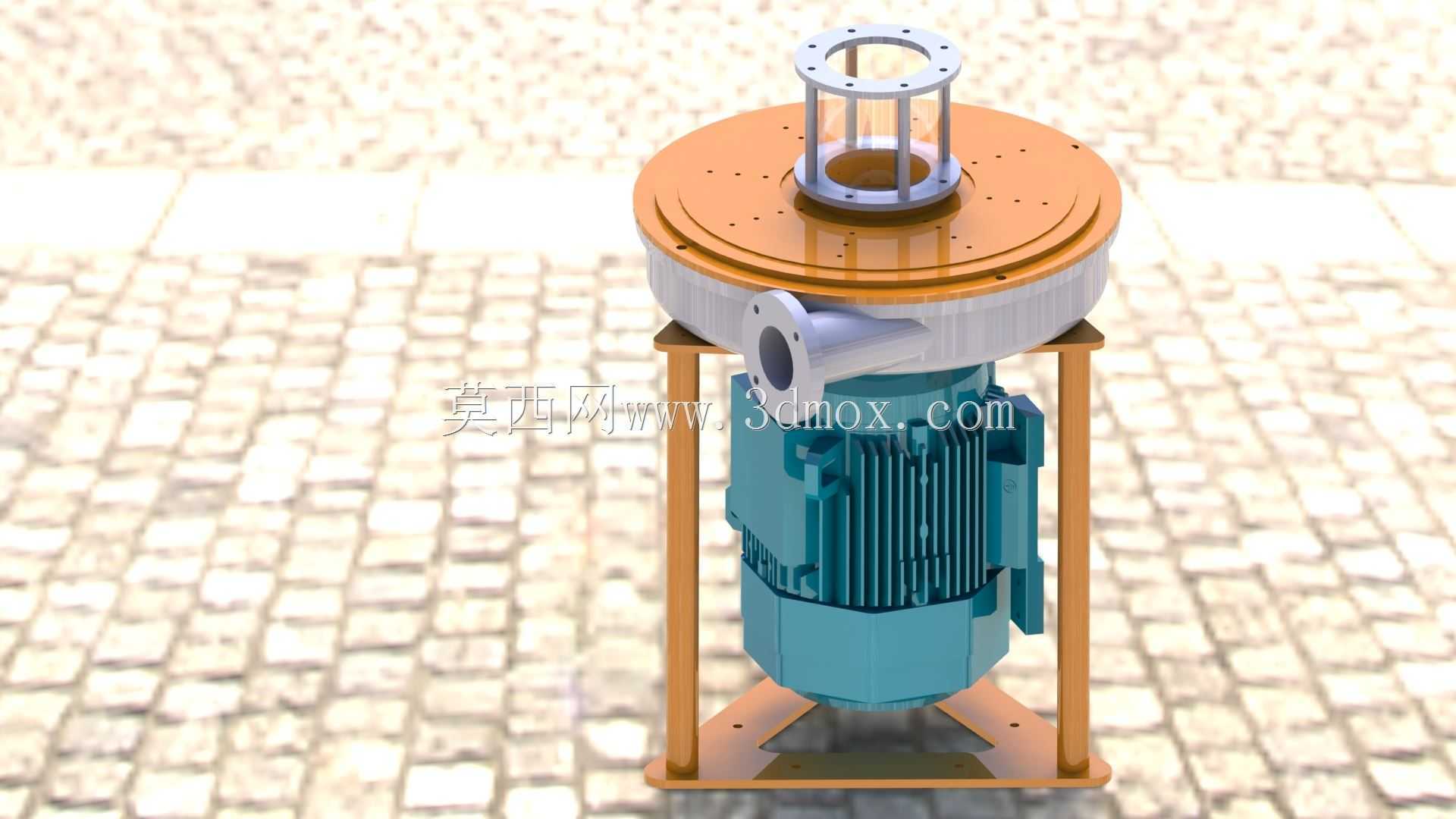

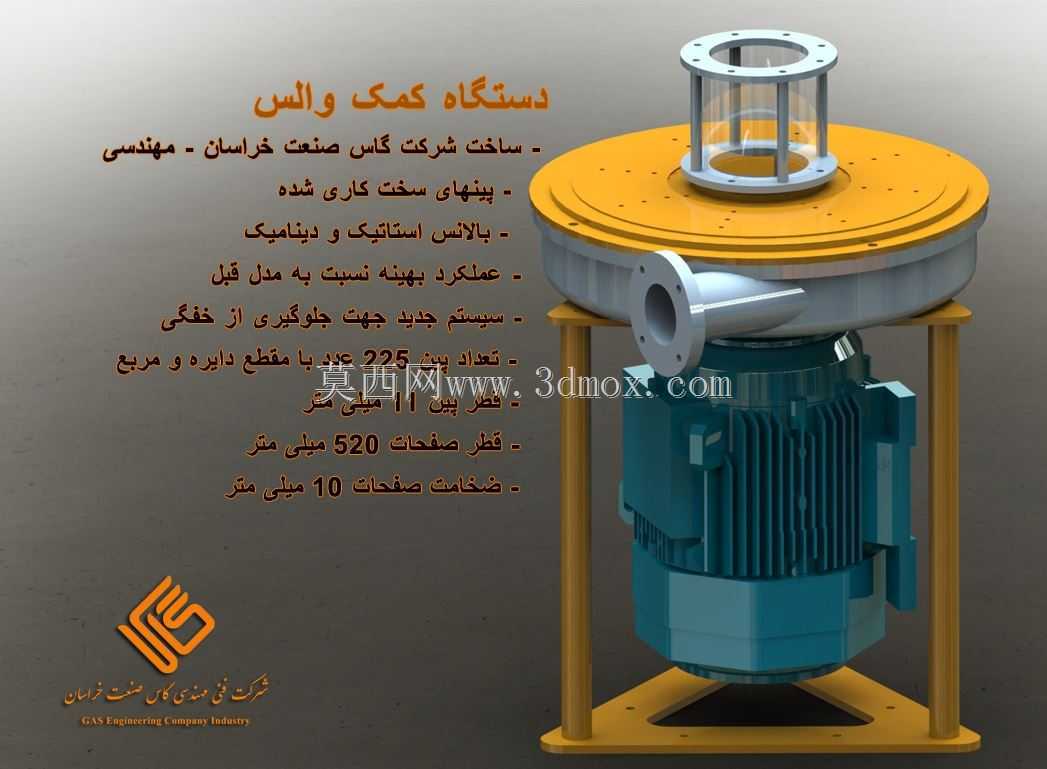

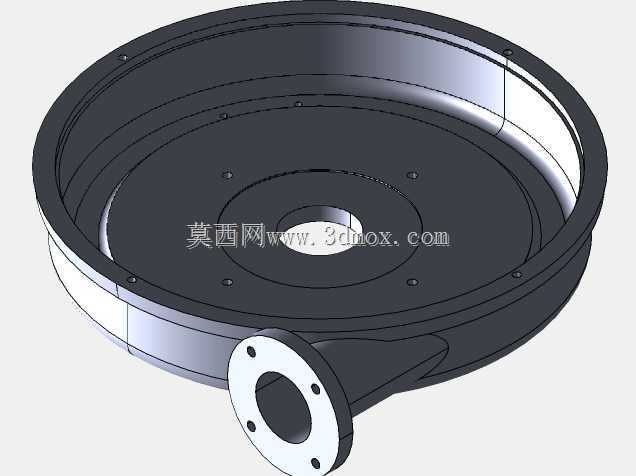

　　从结构设计逻辑来看，设备下部直接集成标准立式三相异步电机，电机输出轴向上延伸直接连接分离腔内部的冲击叶轮，四根等边角钢制作的立式支撑腿沿电机周向均匀布置，上下两端分别通过螺栓与分离腔下法兰、底部安装底板连接，既承担了上部分离腔体的全部重量，又预留了足够的底部集料与排料操作空间，避免了传统侧装支架带来的偏载力矩问题。上部的分离腔体采用分段式法兰连接结构，最顶部的圆形法兰带均匀分布的螺栓孔，可直接对接现场的排风管道或后续净化设备的进气口，法兰下方设置的笼式防护架既可以保护顶部伸出的轴端部件，避免现场杂物磕碰转轴密封结构，又能作为吊装受力点，方便设备整体安装移位。腔体侧面切向布置的进气接口采用标准法兰连接形式，气流沿切向进入腔体后可自然形成初始旋流，配合内部高速旋转的冲击叶轮，进一步强化颗粒与气流的分离效率，相比纯旋风式无动力分离器，带动力驱动的冲击结构对粒径10μm以上的固体颗粒捕集效率可提升40%以上，同时大幅降低了设备的整体安装高度。

　　在安装边界与尺寸适配方面，该设备的底部安装底板为方形带安装孔结构，安装时只需在现场预制的钢架或混凝土基础上匹配对应位置的螺栓孔即可完成固定，无需额外制作复杂的安装工装。设备整体的径向尺寸控制在电机外径的1.6倍范围内，对于安装空间狭窄的车间边角、设备夹层等区域十分友好，侧面进气接口的中心高度与顶部排气法兰的中心高度差经过优化，可直接匹配多数常规工业通风管路的布设高度，减少现场管路的弯头使用数量，降低整个风网的沿程阻力损失。设计过程中针对分离腔内壁的磨损问题，在易受颗粒冲刷的区域预留了耐磨衬板的安装位，用户可根据实际处理物料的磨琢性选择加装普通钢板、耐磨陶瓷或聚氨酯衬板，延长设备的连续运行周期；转轴与腔体衔接处采用双重密封结构，外侧为骨架油封阻挡大颗粒粉尘进入轴承区域，内侧为气密封结构，接入少量压缩空气即可形成正压密封屏障，避免细微粉料从轴缝处泄漏造成现场环境污染。

　　不同于大型卧式分离设备需要单独配置传动基座、冷却系统的复杂设计，这套集成式冲击分离装置的日常维护点极少，日常巡检只需关注电机的运行温度、转轴处的密封状态以及底部排料口的通畅情况，拆卸维护时只需松开上下腔体的连接螺栓即可取出内部的冲击叶轮进行清理或更换，无需拆解整个管路系统，对于中小型加工企业的设备运维人员来说上手门槛极低。在实际选型匹配时，可根据处理风量的大小调整上部腔体的直径与叶轮的转速参数，该三维模型完整还原了设备的所有连接尺寸、安装孔位与内部结构间隙，结构设计人员在做整厂风网布置、设备配套选型时可直接调用模型进行装配干涉检查，提前预判管路对接、安装操作空间预留等现场常见问题，减少现场安装时的整改工作量。
