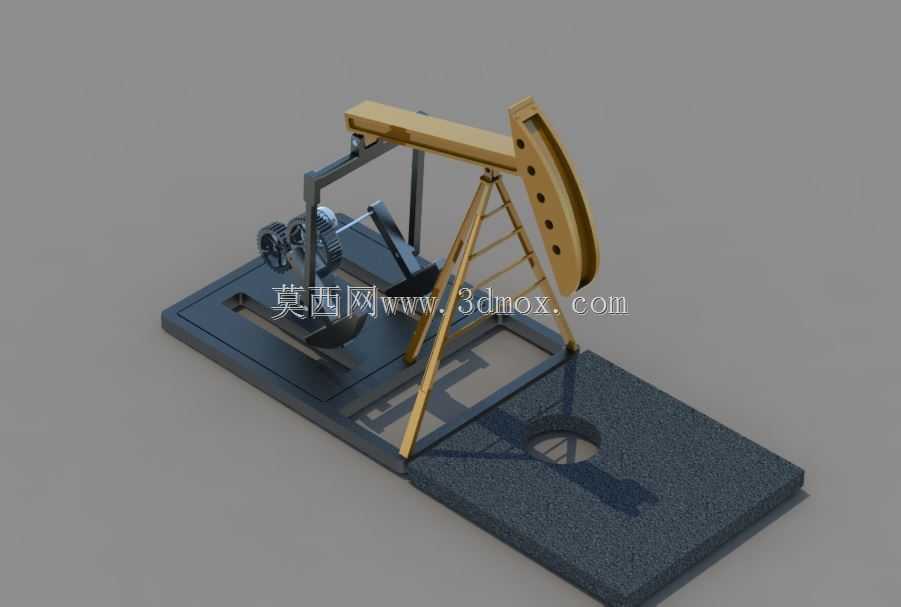

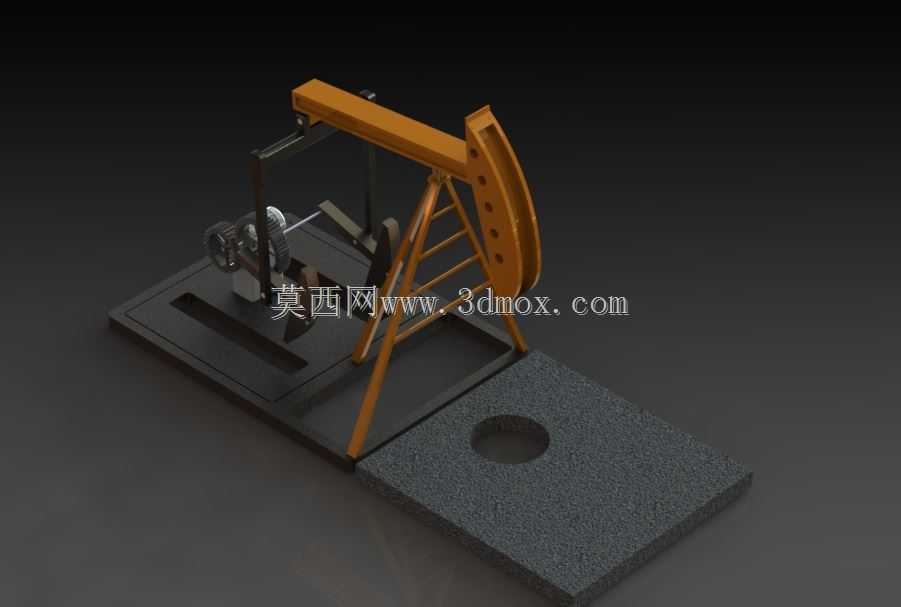

电动机驱动游梁式石油抽油井架结构

这套结构对应陆上油田开采环节的核心地面举升设备，主要应用于陆地常规油井、低渗透油藏的长期采油作业场景，在从边缘零散井到整装开发区块的采油工位都能适配，承担着将井下原油持续举升至地面的核心功能，是陆上石油开采环节部署量最大的地面采油装备。

从实际作业用途来看，该设备通过电动机输出旋转动力，经减速机构传递扭矩后，依靠曲柄连杆结构将旋转运动转换为游梁的往复上下摆动，带动悬点连接的抽油杆柱做上下往复冲程运动，进而带动井下抽油泵完成吸油、排油的循环过程，实现原油从井筒到地面集输管线的持续输送，可适配不同井深、不同产液量的油井作业需求，通过调整曲柄配重块位置、冲程长度参数即可匹配不同工况的负载要求，保障长期连续运行的稳定性。

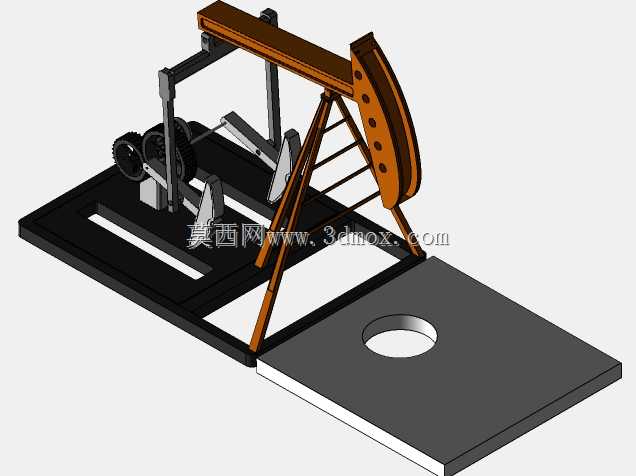

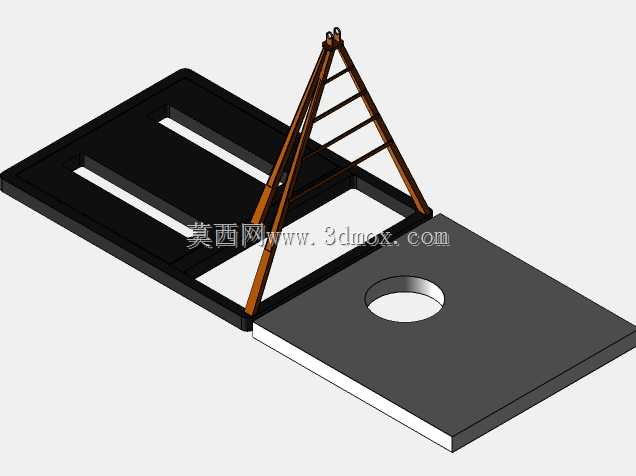

在功能特性设计上，整套结构采用经典的游梁式抽油机布局，支架采用三角桁架式支撑结构，能够承受游梁摆动过程中产生的交变载荷与冲击载荷，底座采用分体式拼接设计，分为设备安装底座与井口对位底座两部分，井口对位底座预留标准井口安装通孔，可直接对准井下套管位置安装，大幅降低现场安装的对位难度；动力端设置有安全防护结构，将传动带、曲柄旋转区域完全封闭，避免现场作业过程中发生机械伤害风险，配重结构与曲柄采用一体化安装设计，运行过程中可平衡抽油杆柱的自重负载，降低电动机的输出功率损耗，提升整套设备的运行能效。

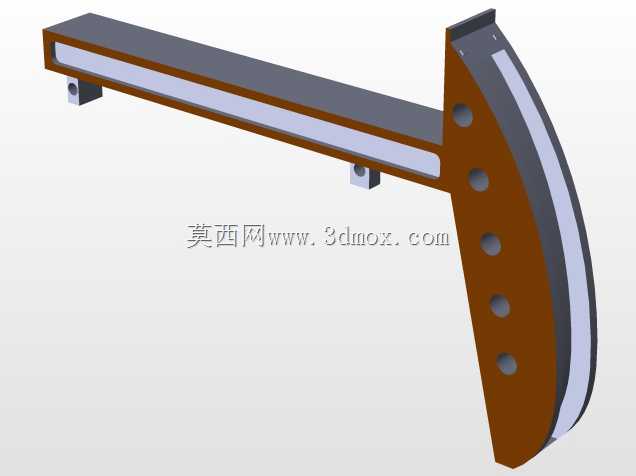

从设计思路层面来看，整套结构完全遵循采油现场的实际安装与运维需求开展设计，所有运动副的连接位置都预留了润滑维护空间，日常运维时可直接对轴承、铰接点加注润滑脂，无需拆解主体结构；游梁与驴头的连接采用可拆卸式结构，后期维修更换易损件时可单独拆解驴头部分，无需吊装整套游梁结构，大幅降低现场运维的作业成本与作业时长。

在外形尺寸与安装边界层面，整套设备的安装底座采用矩形布局，安装时需保证底座水平度误差控制在行业标准允许范围内，井口对位底座的通孔中心与抽油机悬点的投影中心完全重合，设备运行过程中驴头的摆动范围、曲柄的旋转半径区域都预留了足够的安全操作距离，现场部署时无需额外开挖超规格的设备基础，按照常规游梁抽油机的基础施工标准即可完成安装，适配绝大多数陆上采油井场的场地条件，可直接替换同规格的老旧抽油设备，无需对现有井场的基础、集输管线做大规模改造。
