两进一出单级压力水泵结构设计

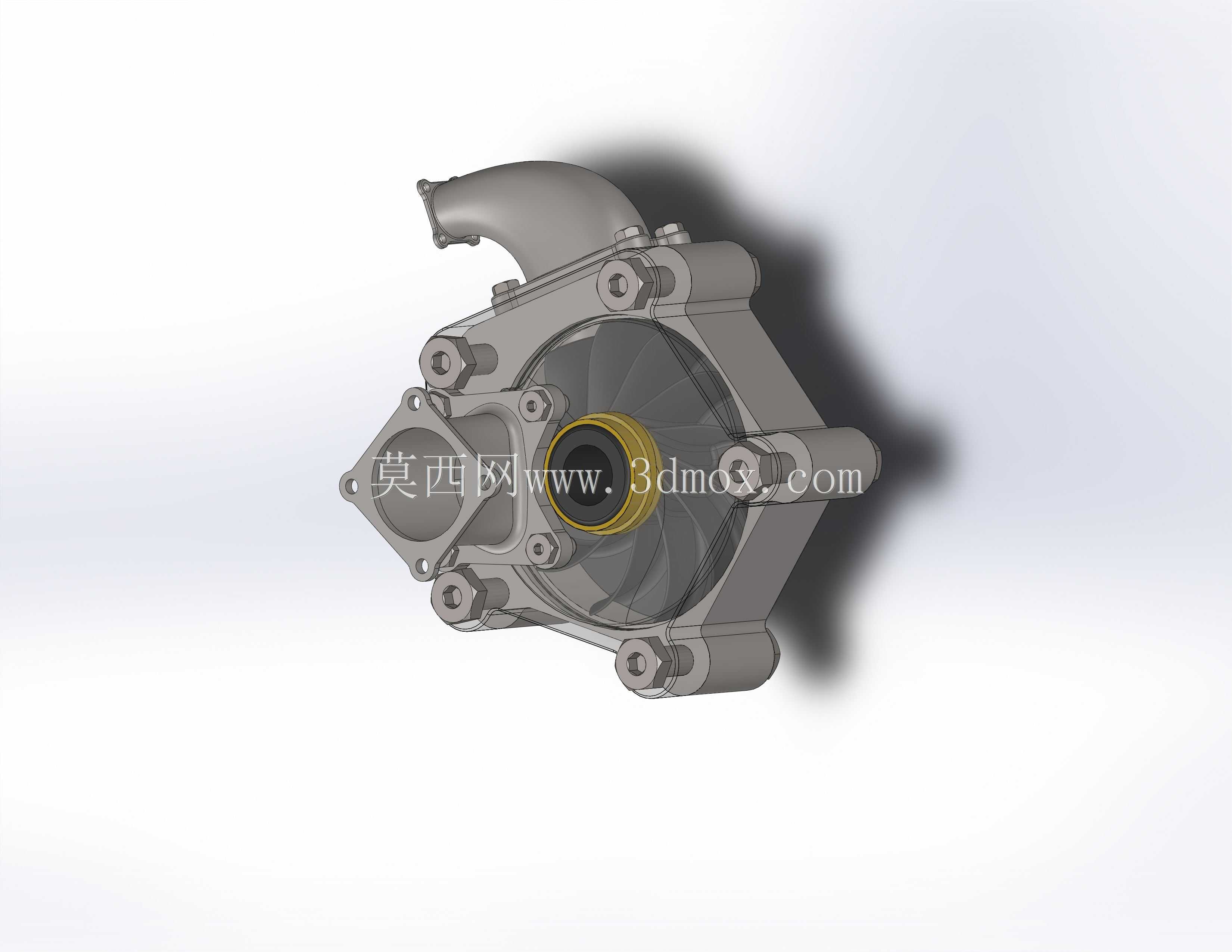

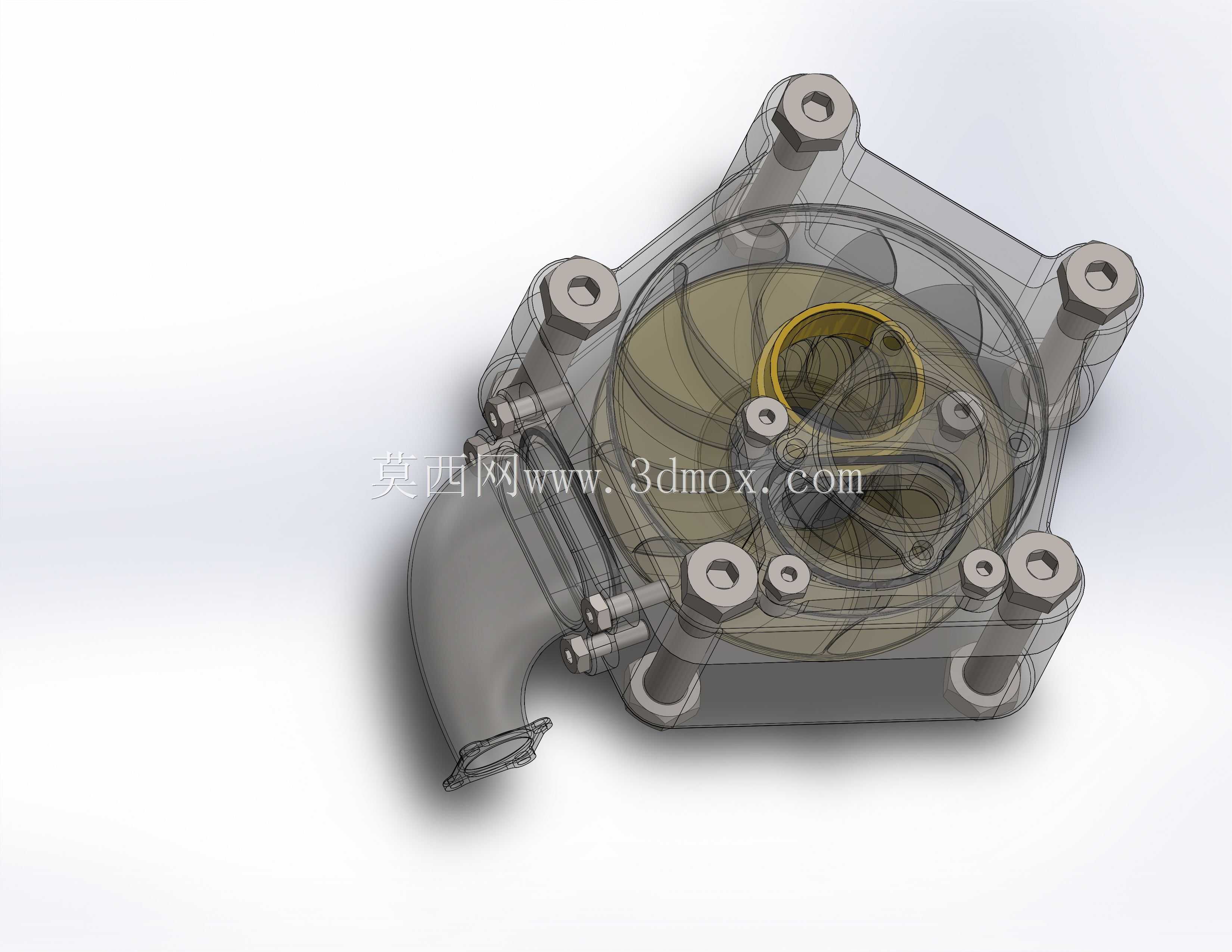

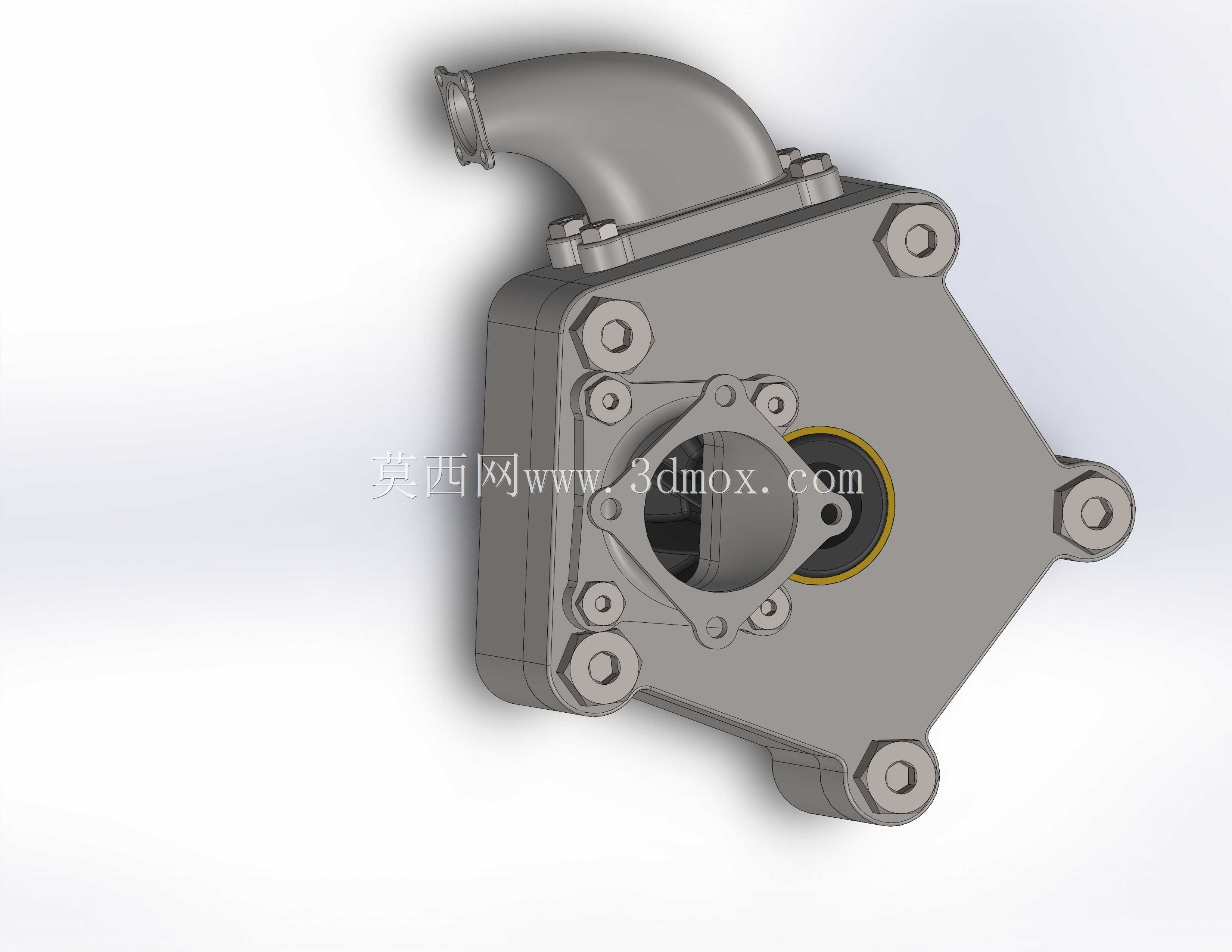

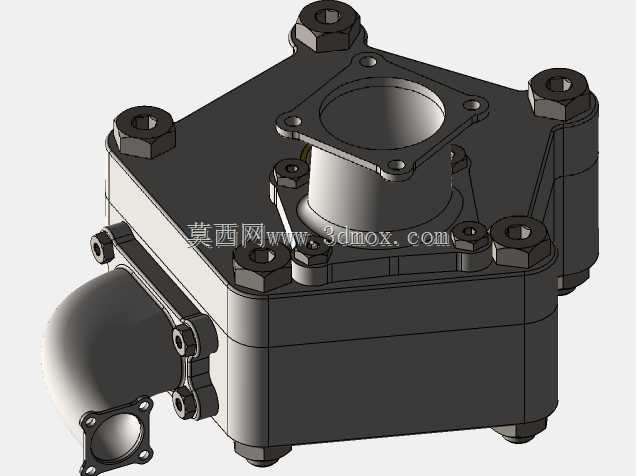

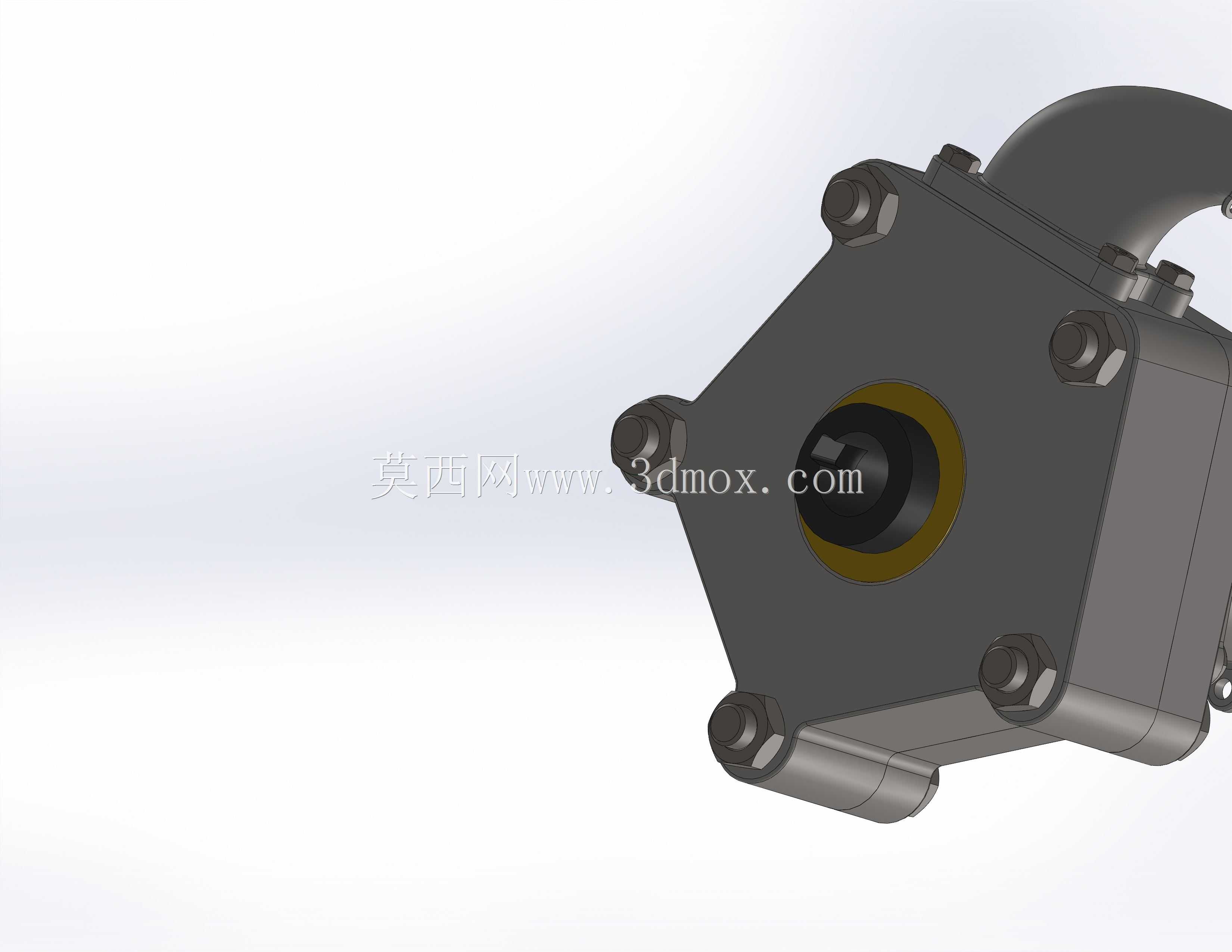

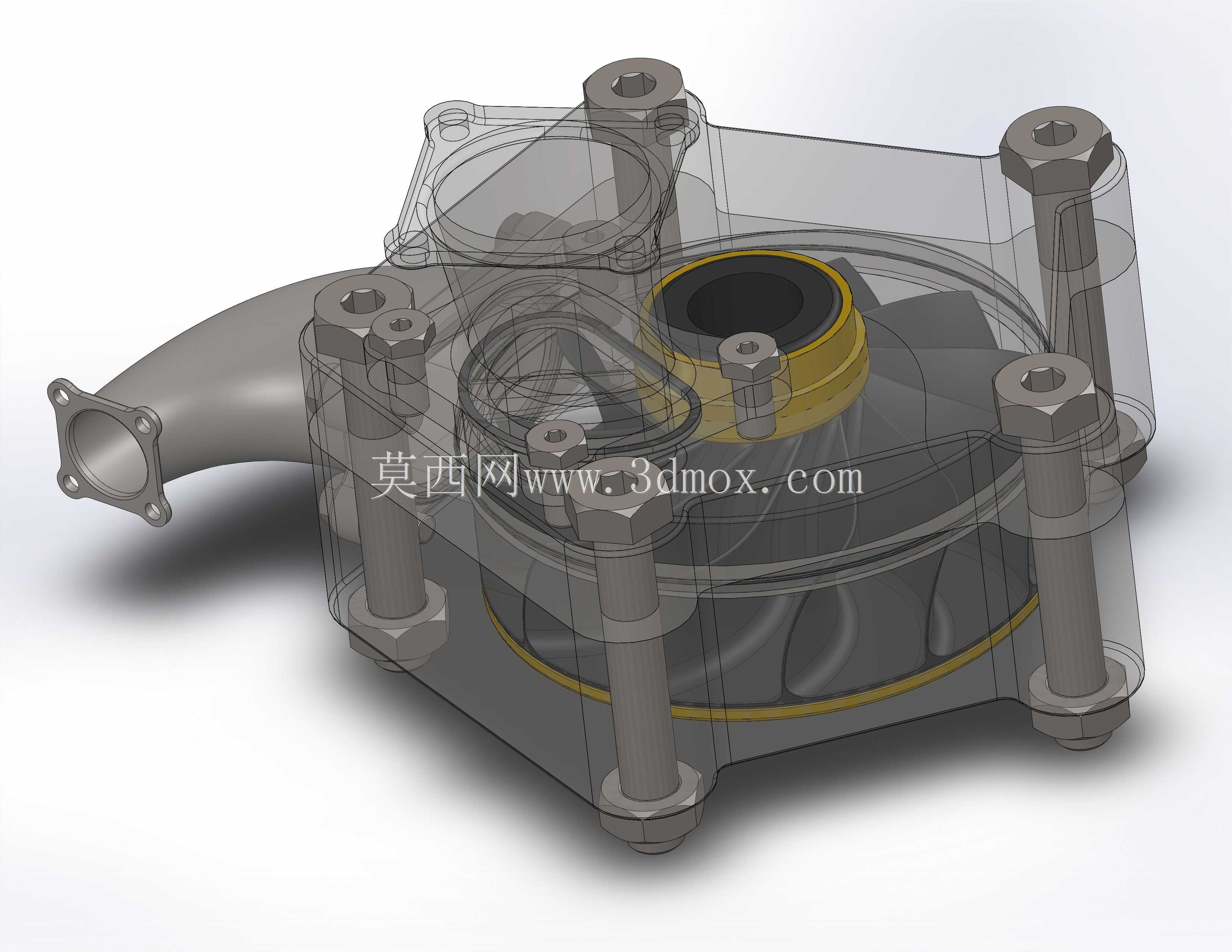

这款单级压力泵主要面向民用供水、小型冷却循环、低压流体输送等民用及小型工业场景，可适配家庭自来水增压、小型设备冷却循环、园艺灌溉供水等实际使用需求，能够在低入口压力工况下稳定完成流体输送作业，为后端管路提供稳定的压力输出。作为单级结构的压力泵，它整体结构紧凑简洁，没有复杂的多级叶轮串联结构，整体零部件数量少，加工制造难度低，对应的生产制造成本可控，同时后期维护拆解也十分便捷，普通运维人员即可完成常规的密封更换、叶轮清理等保养作业，大幅降低了设备全生命周期的使用成本。该泵采用两入口一出口的流道设计，能够同时接入两路不同的进水来源，无需额外加装管路三通构件即可完成双路进水的汇流输送，适配需要双水源供水或者回水与进水混合输送的特殊工况，有效简化了外接管路的布置复杂度。在核心水力部件的设计上，泵体内壳采用了经过流体仿真优化的带曲线过渡的流道结构，能够让流体从入口进入叶轮腔室的过程更加顺滑，大幅降低流体在泵腔内部的湍流与涡流损失，有效提升泵的吸入性能，降低气蚀发生的概率，同时顺滑的流道也能减少流体中杂质对泵体内壁的冲蚀磨损，避免长期运行后内壁出现麻面、凹坑等缺陷，有效延长泵体的实际使用寿命，减少日常维护的频次。从结构布局来看，泵体采用螺栓拉杆式的装配结构，四根周向均匀布置的紧固螺栓配合上下端盖完成泵腔的密封锁紧，整体外形规整，安装固定点可设置在泵体底部的安装支脚位置，安装边界清晰，外接管路接口采用标准管径设计，能够直接对接常规的民用供水管道，不需要额外制作非标转接头。透明的泵壳外罩设计可以直观观察到内部叶轮的运行状态，日常巡检时可以快速判断叶轮是否存在卡滞、缠绕杂物等异常情况，黄色的密封衬圈设置在叶轮与端盖的配合位置，能够有效减少高压流体的内部泄漏，提升泵的容积效率，整体结构在保证功能完整性的前提下，尽可能压缩了整体体积，能够在狭小的安装空间内完成布置，适配更多安装场景受限的使用需求。
