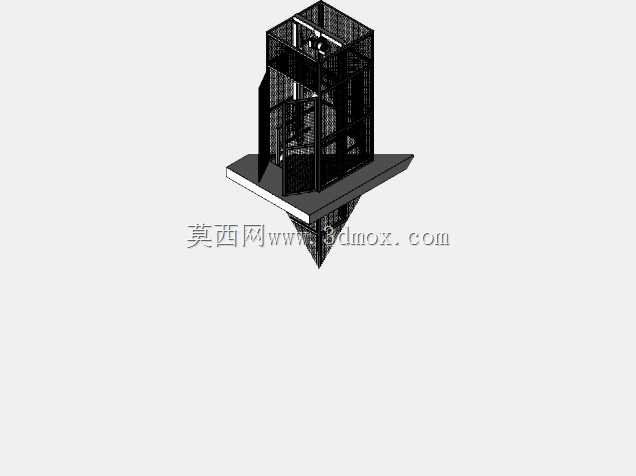

链式驱动笼式垂直升降输送设备结构

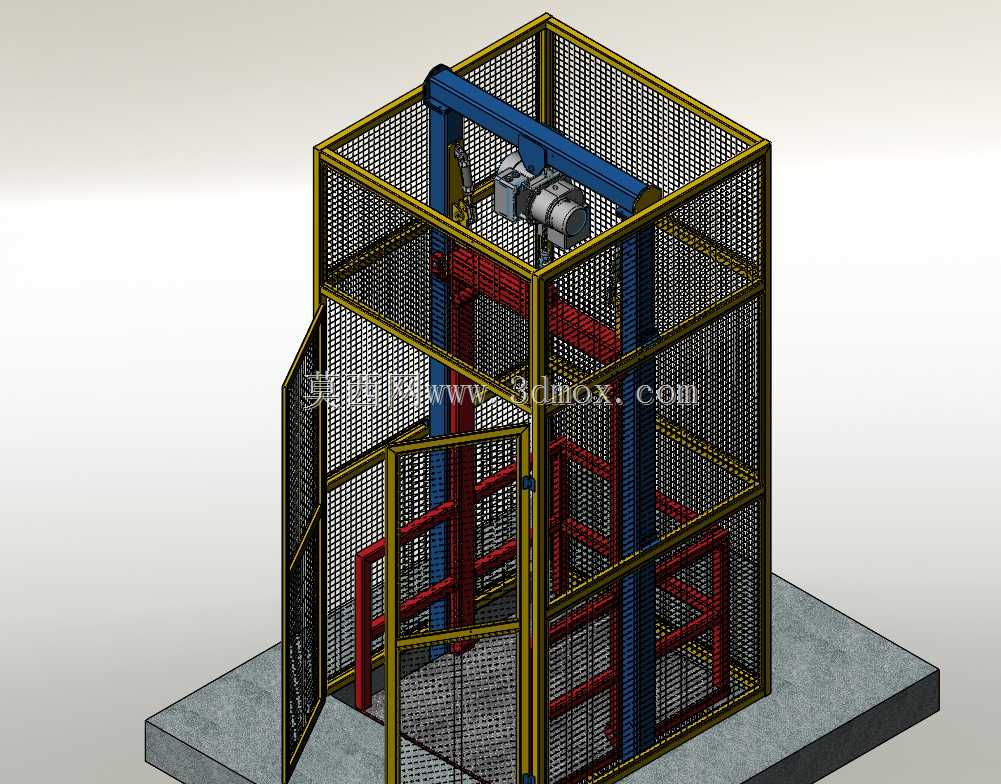

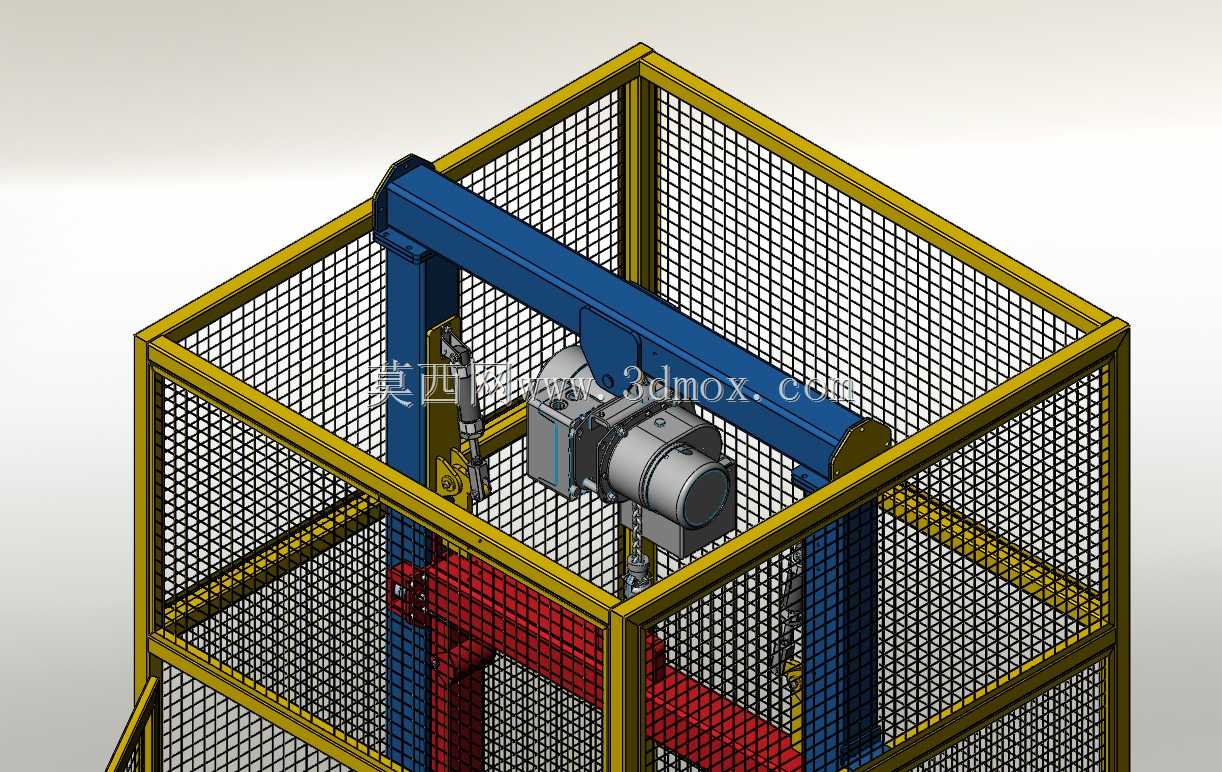

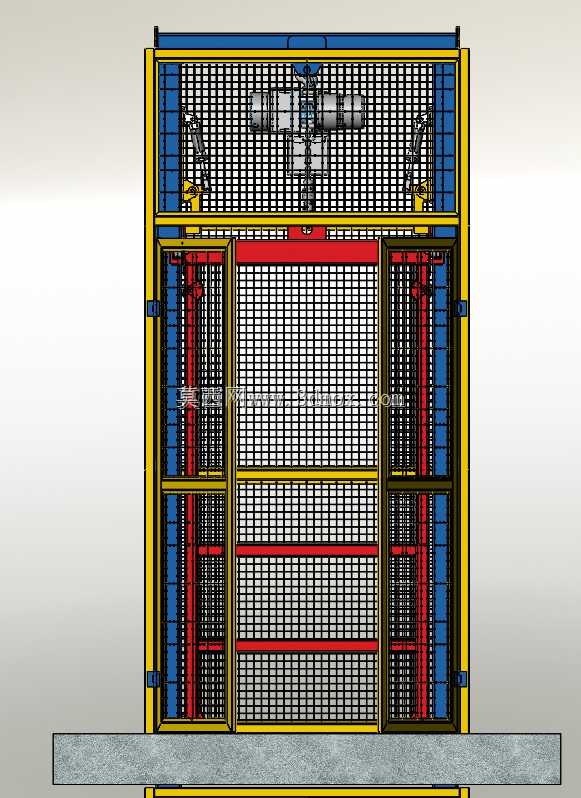

该款垂直升降设备主要面向生产车间、仓储库房、小型工业场站的固定点位垂直物料转运场景，可适配生产流水线不同楼层间的工件转运、仓储区域的货物上下层搬运、小型加工站点的重型物料高位输送需求，尤其适合需要固定安装、对作业安全防护有明确要求的室内作业场景，能够替代人工搬运完成大重量物料的垂直位移作业，大幅降低高位搬运的劳动强度与安全风险。设备采用链式起重机作为核心提升动力，相比传统钢丝绳提升结构，链条传动的啮合精度更高、承载冗余量更大，不会出现钢丝绳打滑、蠕变的问题，长期重载作业下的传动稳定性更强，提升过程的运行速度平稳，启停阶段的冲击载荷小，能够保障搭载物料的运输安全。整体结构采用框架式笼型设计，外围全围合冲孔防护网，既能够避免作业过程中人员肢体误入提升行程范围引发安全事故，也能防止搭载的物料在升降过程中意外滑落坠出，防护网的网孔尺寸经过合理设计，在保障防护强度的同时不会遮挡操作人员观察内部升降状态的视线。设备正面设置对开式防护门，门体配备安全联锁结构，只有当防护门完全闭合锁止后，提升机构才能够启动运行，避免门体未关时设备启动引发的安全隐患。底部设置加厚安装基座，可直接通过膨胀螺栓固定在平整的混凝土地面上，安装时仅需保障基座平面的水平度即可，不需要额外搭建复杂的土建支撑结构，安装边界要求简单，适配大多数工业场地的地面条件。框架主体采用型钢焊接成型，主承重立柱选用加厚矩形钢管，横向支撑梁采用等边角钢拼接，整体框架的抗扭、抗弯强度充足，能够承受额定载荷下的长期交变载荷，不会出现框架变形的问题。提升导向结构沿主立柱垂直布置，能够约束提升平台的运行轨迹，避免平台升降过程中出现横向晃动、卡滞的问题，提升平台采用格栅式台面，既能够减轻平台自身重量，也能避免台面积攒杂物影响物料放置。顶部的链式起重机构固定在顶部横梁上，传动链条直接与提升平台连接，传动路径短，动力损耗小，后期维护时仅需定期检查链条张紧度、润滑传动节点即可，维护操作简单便捷。整体结构的尺寸设计紧凑，占用地面面积小，能够在狭小的场地空间内完成安装布置，不会占用过多的生产作业面积，适配场地空间有限的中小型加工车间、仓储站点使用。
