矿用槽式振动给料输送设备结构设计

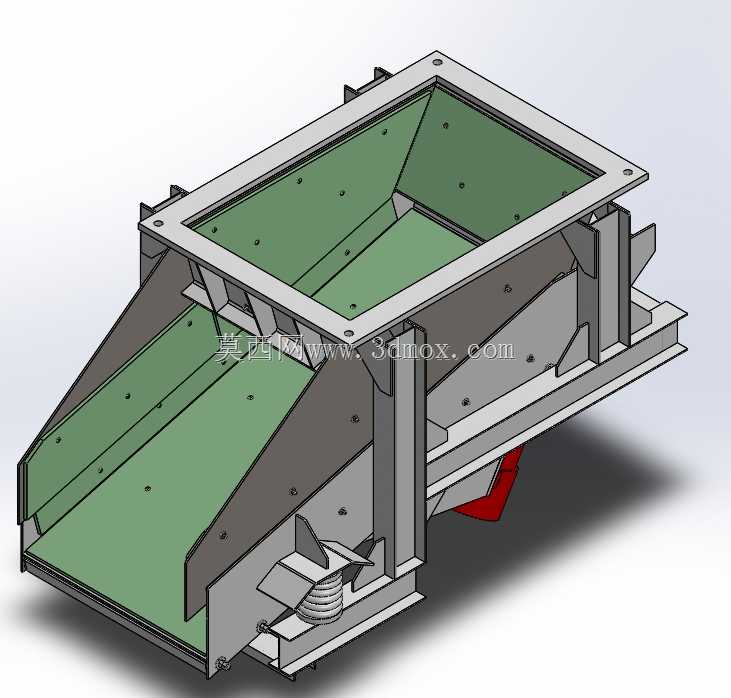

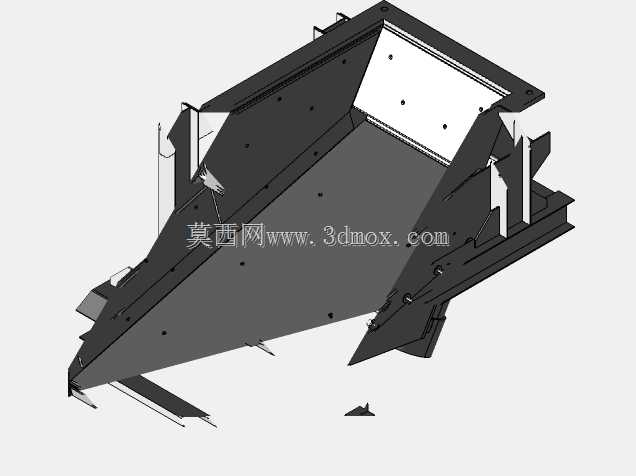

该振动给料设备主要应用于矿山、砂石骨料加工、建材、煤炭散料处理等生产场景，多布置在初级破碎工序前端，承担将料仓内堆积的块状、颗粒状散料均匀、定量、连续地送入受料设备的核心作用，可有效避免受料端因进料不均产生的堵料、设备负荷骤增等问题，保障整条散料处理生产线的连续稳定运行。设备采用敞口式斜置料槽结构，上部为方形法兰接料端，可直接与储料仓的出料口对接安装，接料端法兰预留均匀分布的螺栓连接孔位，能够适配不同规格的料仓出料口连接需求，安装时可根据现场布置调整设备的倾斜角度，适配不同落差的生产线布局。料槽内部采用耐磨衬板铺设结构，衬板通过沉头螺栓与槽体框架固定，可在长期输送硬质磨蚀性物料时减少槽体本体的磨损，衬板磨损后可单独快速更换，大幅降低设备的后期维护成本。槽体外部采用型钢焊接框架作为承载结构，框架通过加强筋板做应力分散设计，可承受设备高频振动时的交变载荷，避免槽体长期运行出现焊缝开裂、结构变形等问题。设备下部配置减振支撑弹簧组件，弹簧安装位置经过重心匹配计算，可在设备运行时有效抵消振动传递到安装基础的冲击力，降低设备运行的噪音，同时减少对周边配套设备的振动干扰。设备的振动驱动单元布置在槽体下部重心位置，运行时可带动槽体产生定向高频振动，让槽内物料沿斜置槽面持续向前滑移输送，通过调整振动参数可灵活调节物料的输送速度，匹配不同生产线的产能需求，既可以实现大粒径块状物料的稳定给料，也可适配细颗粒散料的均匀喂料作业。设备整体结构紧凑，安装边界规整，不需要复杂的土建基础即可完成部署，料槽的出料端为敞口平直结构，可顺畅对接破碎设备、输送设备的进料口，避免物料在转接位置出现撒漏、卡堵问题。
