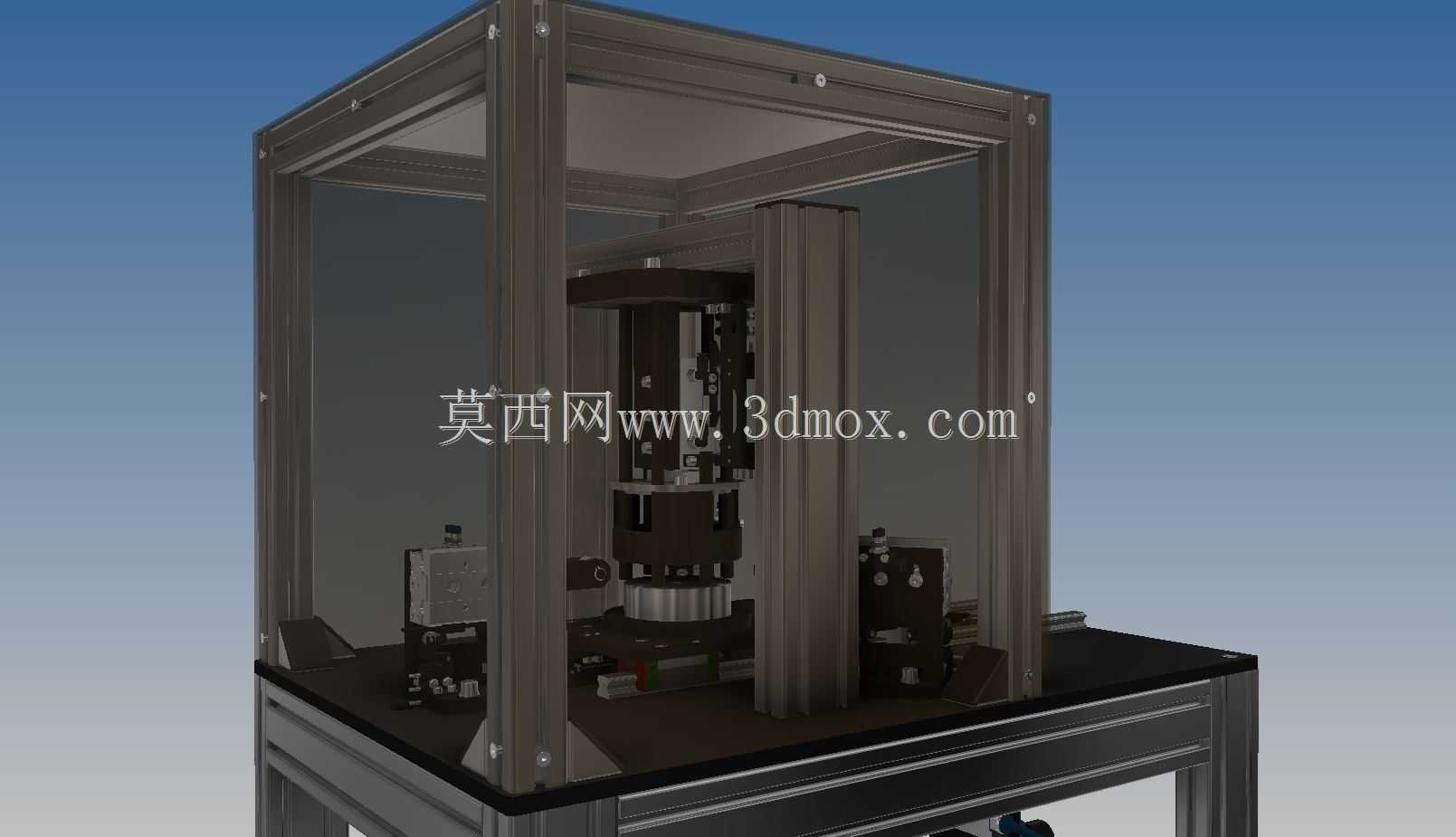

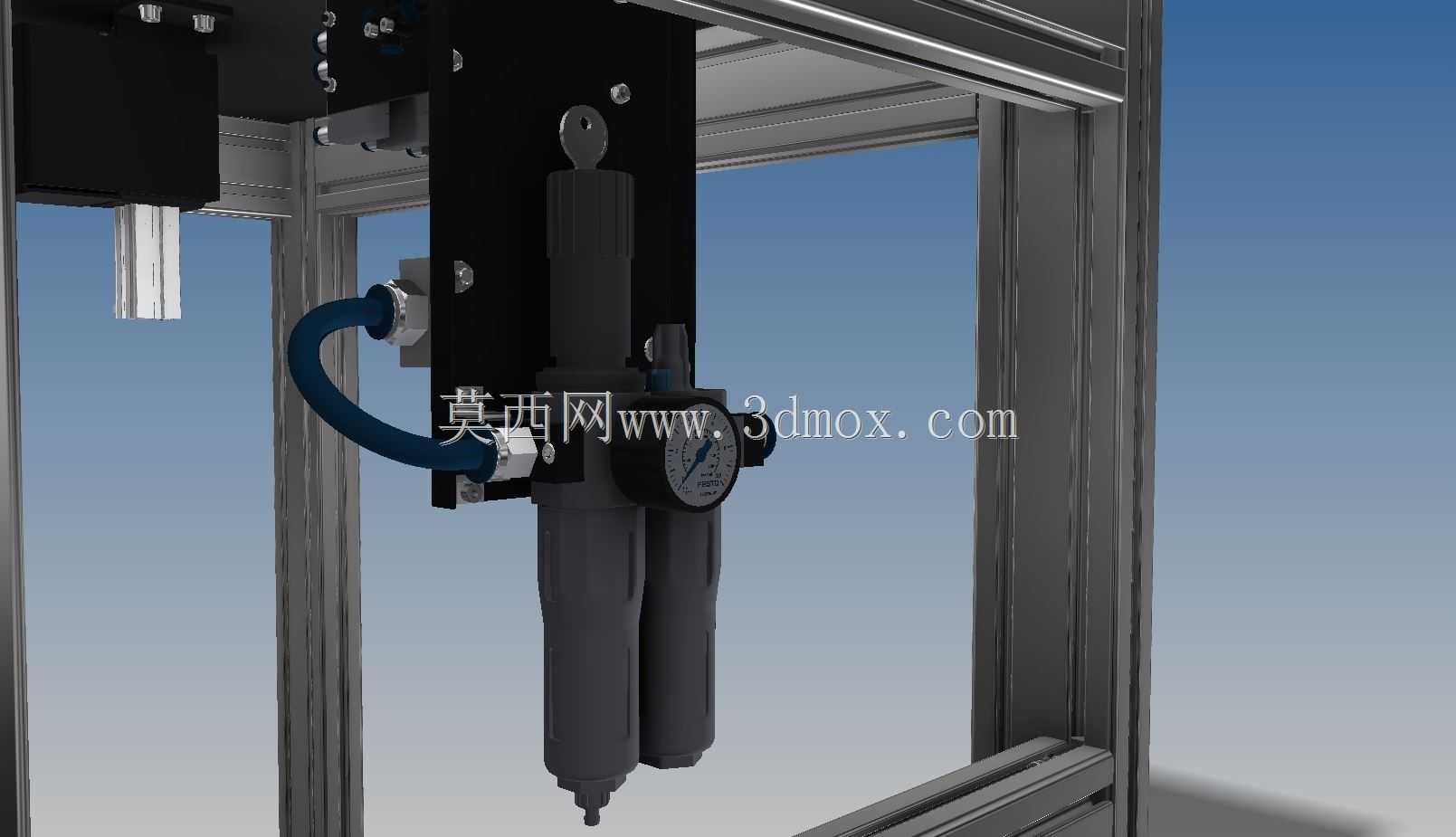

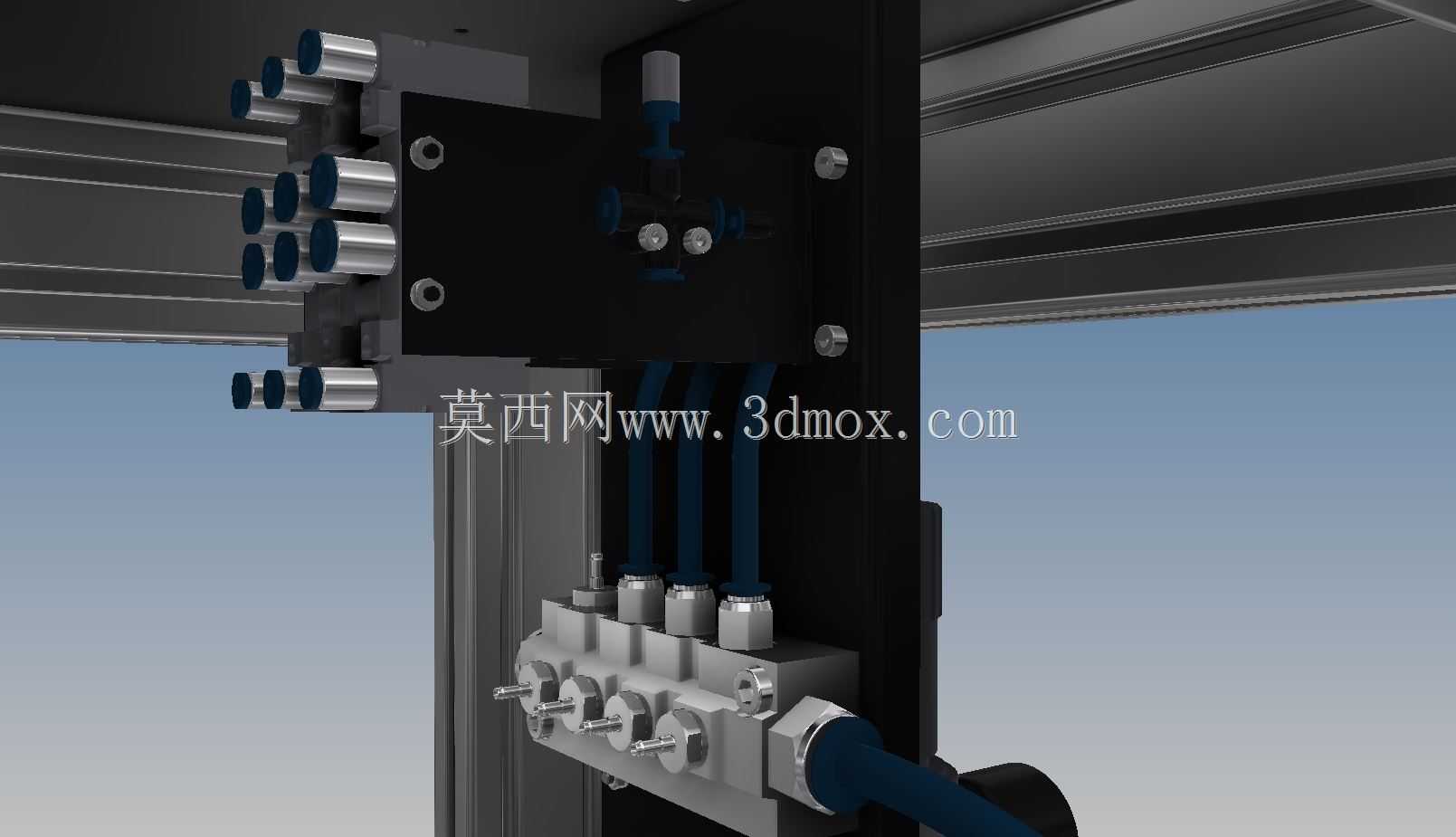

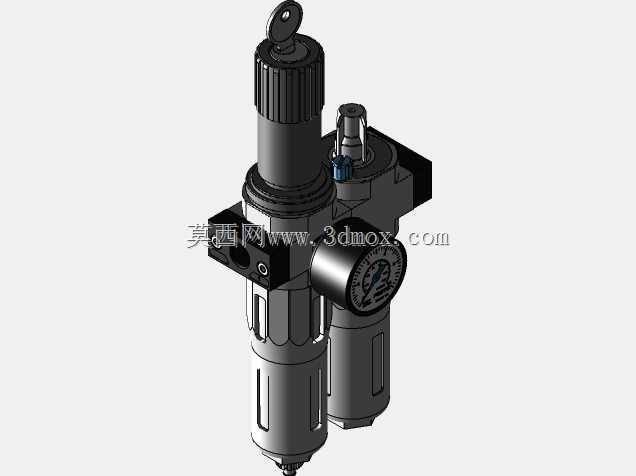

铝型材框架式线材弯折加工设备结构

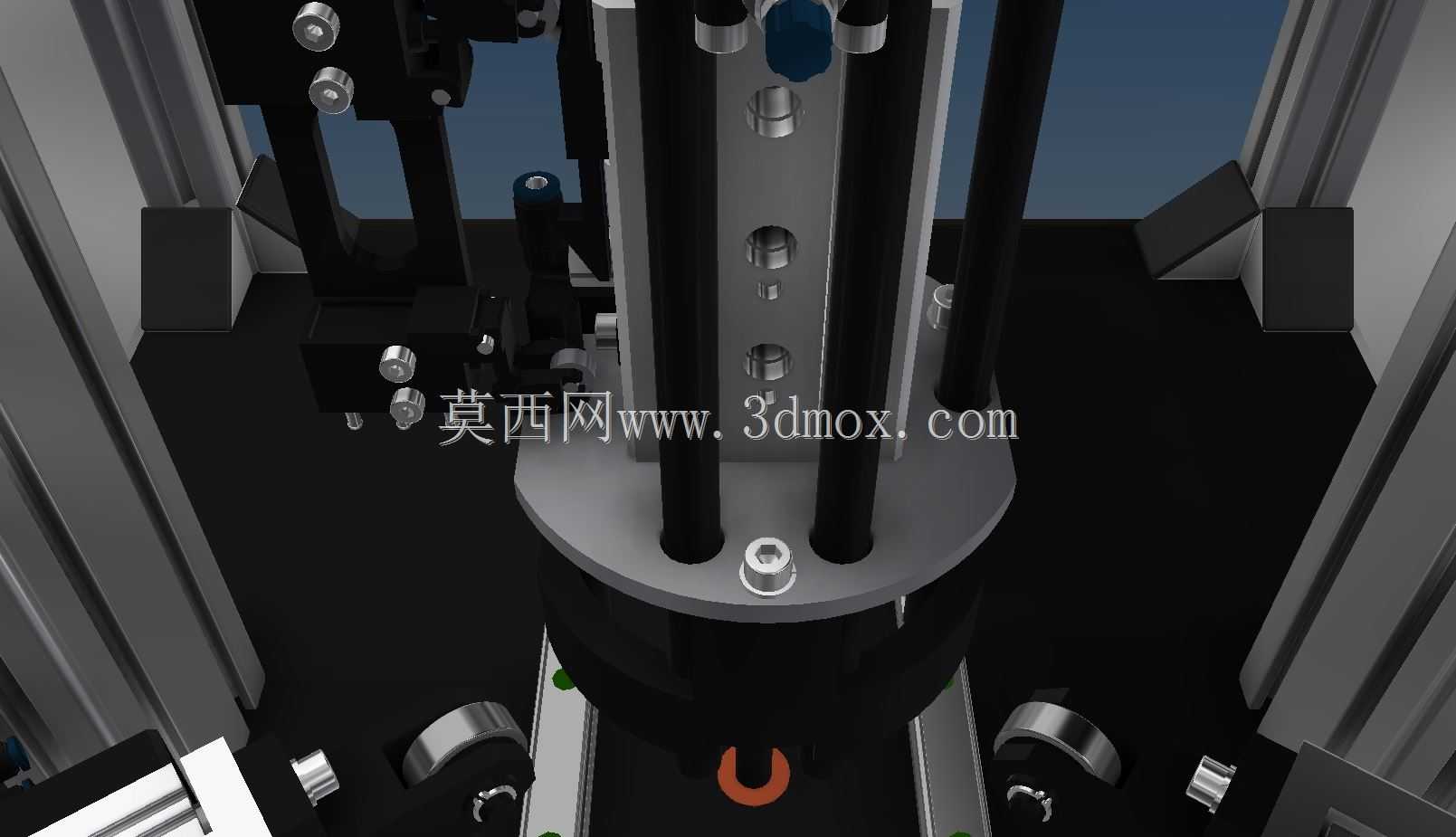

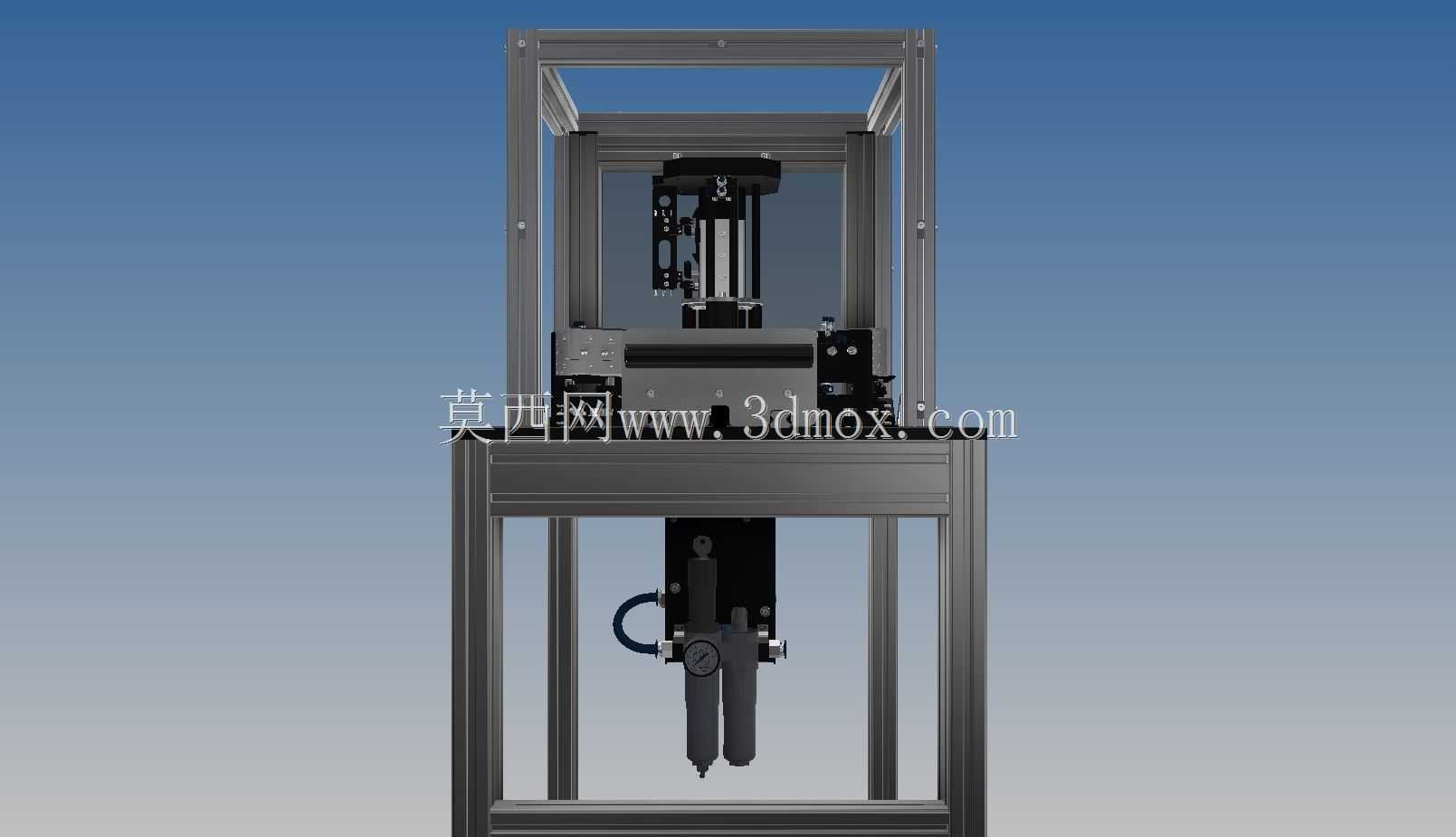

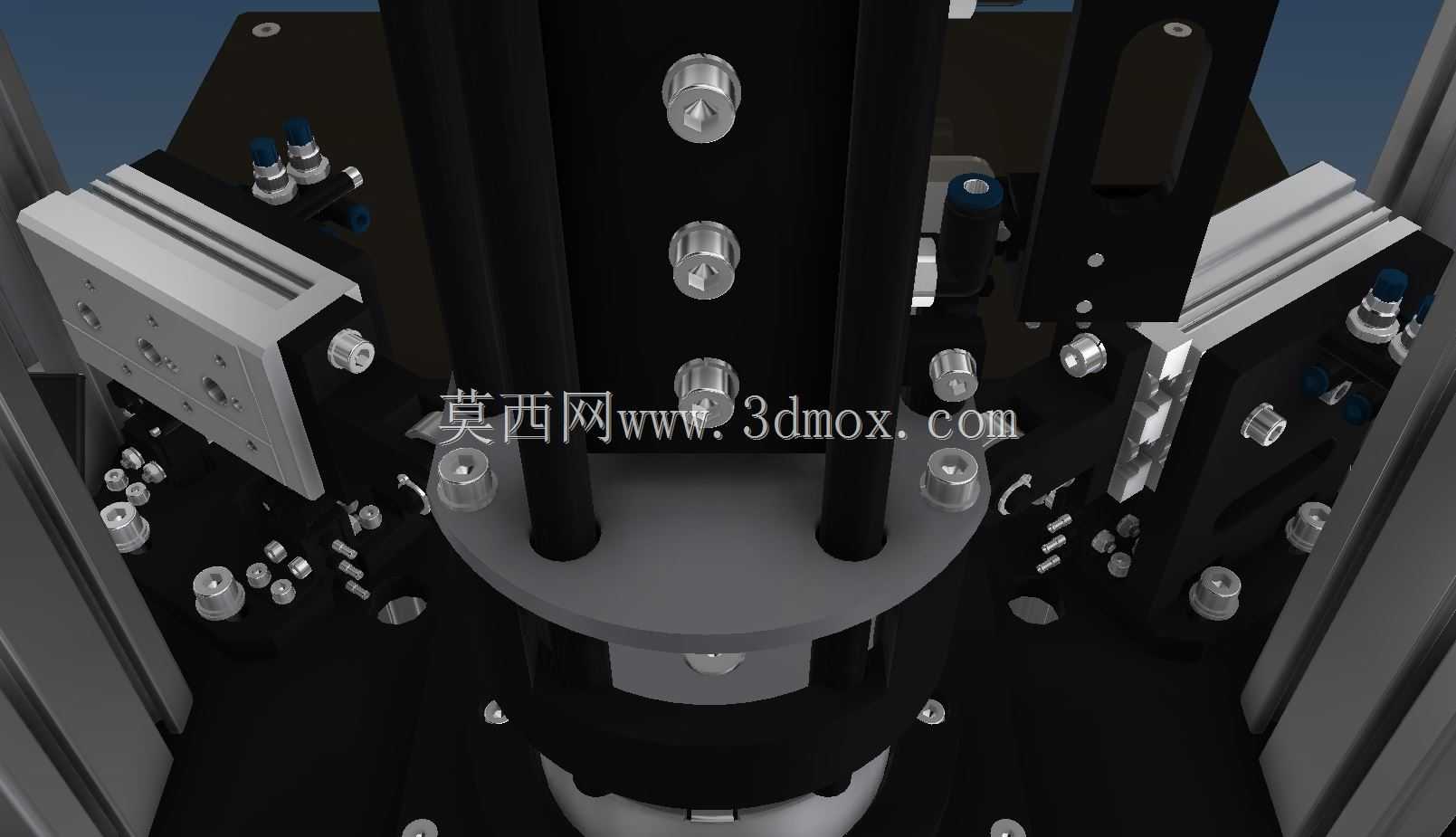

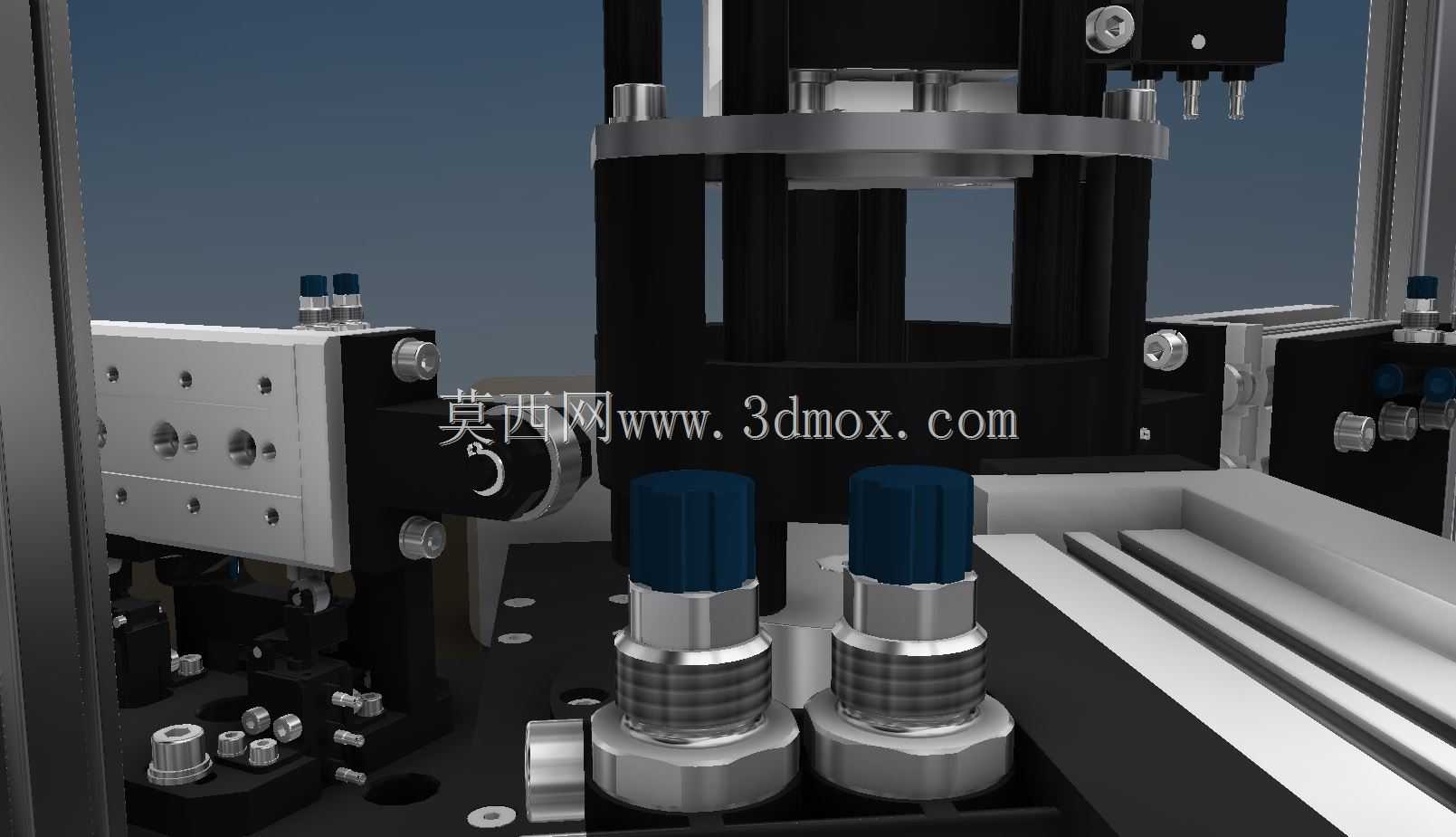

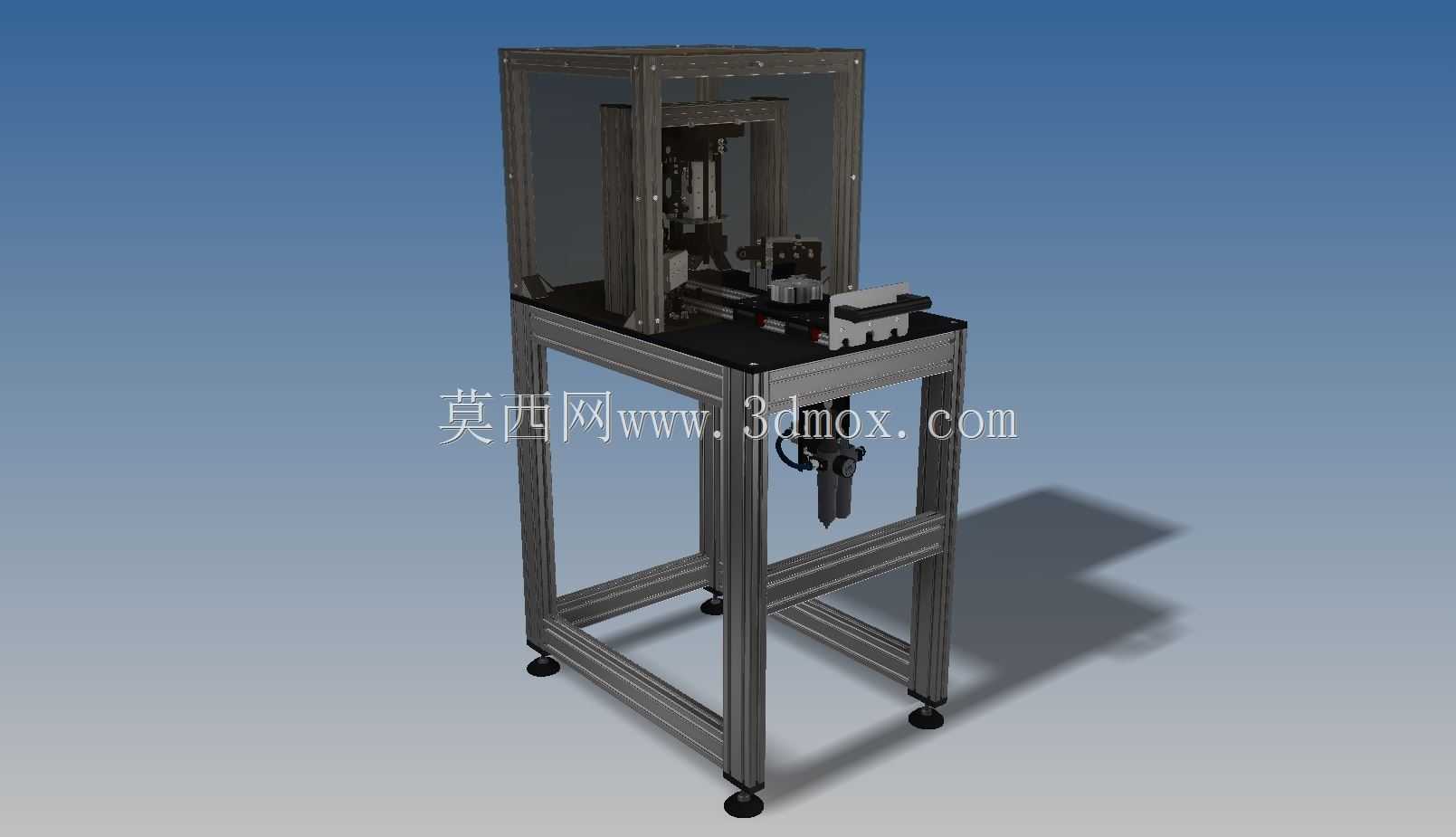

该设备主要面向电子线束、五金线材、小型金属线材的成型加工场景，广泛应用于消费电子线束生产、五金饰品线材成型、汽车低压线束预加工、家电内部连接线弯折成型等生产环节，可替代传统人工手动弯折线材的作业模式，解决人工弯折角度一致性差、弯折半径不稳定、批量生产效率低的痛点，适配直径0.5mm至6mm范围内的金属线材、带绝缘层线束的定长定角度弯折作业。设备整体采用工业铝型材搭建封闭式防护框架，框架底部搭配加厚钢板焊接工作台作为承载基座，铝型材框架的安装边界遵循标准工业设备布局规范，整体宽度适配常规车间1.2米标准工位通道预留要求，深度满足单人操作时的物料取放作业半径，高度符合人体站立操作的舒适作业区间，框架四周预留透明防护板安装槽位，可按需加装亚克力防护板隔绝作业区域的运动部件，避免线材弯折过程中崩弹造成的安全隐患，同时铝型材框架自带的T型槽结构可灵活调整内部组件的安装位置，适配不同规格线材的加工需求调整内部机构布局。设备核心功能模块集成在线材定位夹持机构、多自由度弯折执行机构、线材导向送进机构三个部分，定位夹持机构采用可更换夹块设计，可根据待加工线材的直径更换对应规格的夹块，保证夹持过程中不会夹伤线材表面绝缘层或是刮花金属线材表面，弯折执行机构采用伺服驱动的旋转弯折臂，可通过参数调整实现0至180度范围内任意角度的精准弯折，弯折半径可通过更换弯折头的定位轴实现快速切换，适配不同成型要求的线材产品，线材导向送进机构采用带刻度的导向轮组，可实现定长送线，保证每一段弯折线材的长度尺寸公差控制在极小范围内。设备的设计思路围绕模块化快换、调试便捷、低维护成本展开，所有功能模块均采用螺栓固定安装在工作台面板上，无需焊接作业即可完成模块拆装更换，当需要加工不同规格的线材产品时，仅需更换对应规格的夹块、弯折定位轴、调整导向轮间距即可完成换型，大幅缩短多品种小批量生产时的换型调试时间，内部的走线、管路全部沿铝型材框架的内置槽位排布，外观整洁无外露管线，避免长期作业过程中线缆被剐蹭损坏，同时设备底部预留脚轮安装位与调平支撑脚，既可以通过脚轮实现车间内的灵活转场移动，也可以通过调平支撑脚完成设备固定安装，保证作业过程中设备的稳定性，不会因为弯折作业的反作用力出现设备移位、晃动的问题。
