立式夹具配套自动进给攻丝设备结构

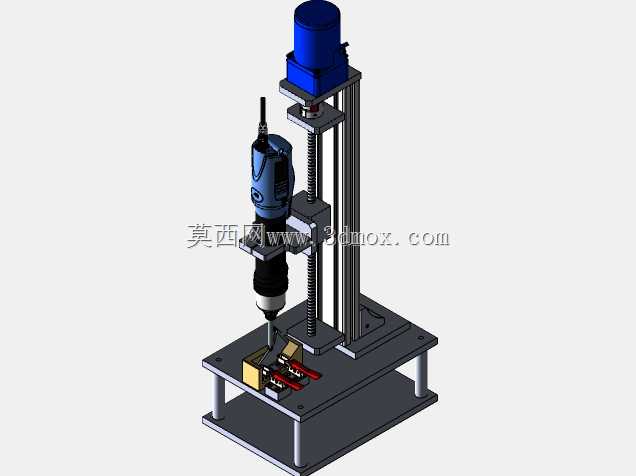

这款立式攻丝设备主要面向小尺寸五金零件、小型冲压件、注塑嵌件的内螺纹加工场景，常见于五金加工车间、电子配件生产工位、小型机加工班组的批量螺纹工序，可替代纯手动攻丝作业，降低操作工的劳动强度，同时保证螺纹加工的同轴度与深度一致性，避免手动攻丝容易出现的牙纹歪斜、深度不均、滑牙断锥等常见问题。设备整体采用立式立柱式布局，底部为双层方管支撑的铸铁工作台面，台面预留了T型槽安装位，可根据待加工零件的外形尺寸调整夹具的固定位置，适配不同规格的小型零件装夹需求，工作台底部的四根支撑柱采用等高设计，保证设备放置时的水平度，避免加工过程中因台面倾斜导致的攻丝精度偏差。立柱部分采用双光轴导轨搭配滚珠丝杠的进给结构，上方安装驱动电机提供进给升降的动力，可实现攻丝机头的匀速升降进给，进给行程可通过限位块进行调节，适配不同深度的螺纹加工需求，导轨表面做了硬化处理，长期往复运行也不会出现磨损卡顿的问题，保证进给过程的平顺性。攻丝机头采用成品电动攻丝动力头搭配快换夹头结构，可根据加工螺纹的规格快速更换对应的丝锥夹头，夹头自带扭矩过载保护功能，当丝锥接触到硬质点或者攻丝阻力超过设定值时会自动停转反转，避免丝锥断裂在工件内造成零件报废。工作台面上配套的快速夹具采用肘节式快速夹钳结构，装夹工件时只需扳动夹钳手柄即可完成工件的压紧固定，无需反复拧动螺栓，单工位装夹时间可控制在两秒以内，大幅提升批量加工时的上下料效率，夹具的定位块可根据工件外形进行更换，适配不同外形的零件定位需求。设备整体的安装边界紧凑，占地尺寸不足0.3平方米，可直接放置在常规工作台上使用，不需要额外做地基固定，接通常规民用电源即可运行，适合小型加工场所的零散螺纹加工工序使用，整体结构没有复杂的电控元件，日常维护仅需定期给导轨和丝杠加注润滑脂即可，维护成本极低，同时设备的机头部分预留了拓展安装位，后续可根据需求加装多轴攻丝头，实现同一工件上多个螺纹孔的同步加工，进一步拓展设备的加工适配范围。
