汤普森冲锋枪低触发帧结构三维设计

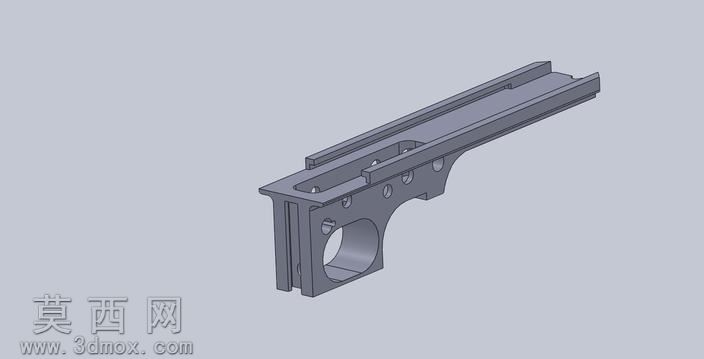

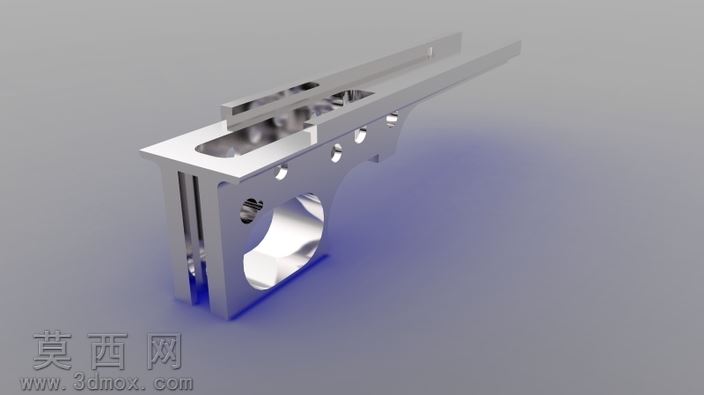

本模型针对汤普森冲锋枪的低触发帧部件开展三维参数化建模，建模过程中严格还原该部件的实际装配尺寸与结构特征，首先通过草图绘制勾勒出触发帧的整体外轮廓，精准定位扳机安装孔、导轨配合槽、机身连接销孔等关键特征的位置与尺寸公差，确保各特征之间的位置度符合枪械部件的装配要求。建模阶段采用多实体建模思路，将触发帧的主体框架、侧边导轨、扳机护圈、减重孔位等结构分步构建，对框架的薄壁结构做等壁厚处理，保证零件的结构强度同时控制整体重量，对各个安装孔位做同轴度约束，确保后续与扳机组件、枪身导轨、击发机构的装配精度。材质设置上参考原版枪械的金属材质特性，赋予模型冷轧钢材质属性，调整金属粗糙度、反射率参数，还原金属构件的哑光磨砂质感，对边角处的倒角、圆角特征做精细化处理，还原实际机加工零件的工艺细节，避免尖锐棱角带来的建模失真。结构设计上，该触发帧采用一体式框架结构，上方设置两条平行的导轨槽用于与枪身上机匣实现滑动配合，中部预留击发机构的安装空腔，下方设置弧形扳机护圈保护扳机组件，框架侧面开设多个圆形减重孔，在不降低结构刚性的前提下有效减轻部件自重，各个连接销孔的位置经过反复校核，确保与对应销轴的配合间隙符合装配要求，不会出现卡滞或松动的问题。渲染阶段采用正交视角展示模型的整体结构，搭配浅灰色背景突出金属部件的轮廓细节，通过环境光遮蔽效果强化各个孔位、槽体的结构层次感，清晰展现部件的内部空腔与外部轮廓的衔接关系，完整呈现该触发帧从外形轮廓到内部装配结构的全部设计细节，可用于枪械结构原理展示、相关配件改装设计的参考使用。
