Grizzly G1007铣床数控化改造结构设计

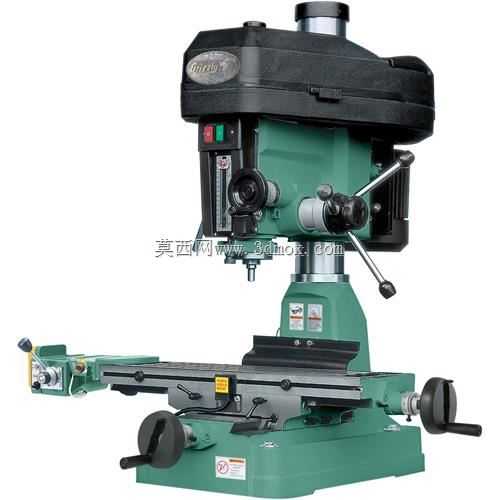

在小型机加工车间、五金维修站点以及个人DIY加工场景中，普通手动铣床的数控化改造一直是兼顾成本与加工精度提升的常见方案，这款Grizzly G1007机型的改造结构，正是针对小型台式钻铣床的自动化升级需求完成的三维结构设计。从实际加工用途来看，原机型本身兼顾钻削、铣削两种核心加工能力，可完成小型金属零件的平面铣削、沟槽加工、钻孔、扩孔、铰孔等常规工序，改造后可通过数控系统实现三轴自动进给，替代人工手动操作手轮的进给方式，大幅降低重复加工时的人工操作强度，同时提升批量小件加工的尺寸一致性，尤其适合小型非标零件、工装夹具配件的小批量生产场景。

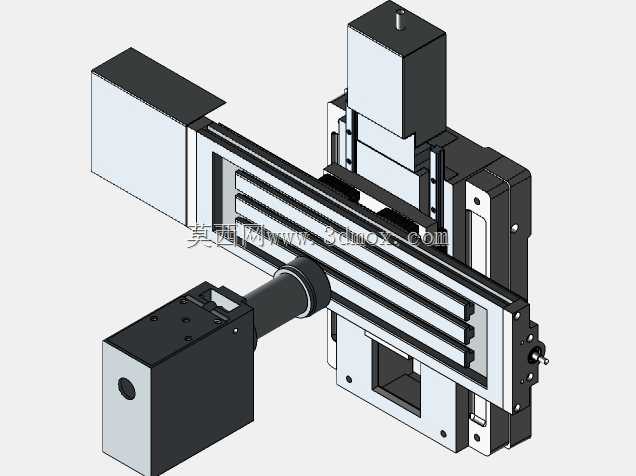

从功能特性设计来看，改造结构保留了原机床的立柱、主轴箱、底座等核心铸造本体，这类铸铁本体的刚性经过原厂验证，足以承受小型零件切削时的切削力，无需重新制作床身结构，能有效控制改造成本。设计中在X、Y、Z三个进给轴的原有手轮安装位置，匹配加装了进给传动组件，将手轮的手动输入替换为伺服驱动的自动进给结构，同时保留了手动微调的操作空间，方便操作人员在对刀、调试阶段手动调整工作台位置。工作台两端预留了工件装夹的扩展接口，可适配平口钳、分度头、简易回转工作台等常用装夹附件，工作台前端的安装位专门预留了进给驱动电机的安装空间，避免电机突出位置与操作人员的上下料操作产生干涉。

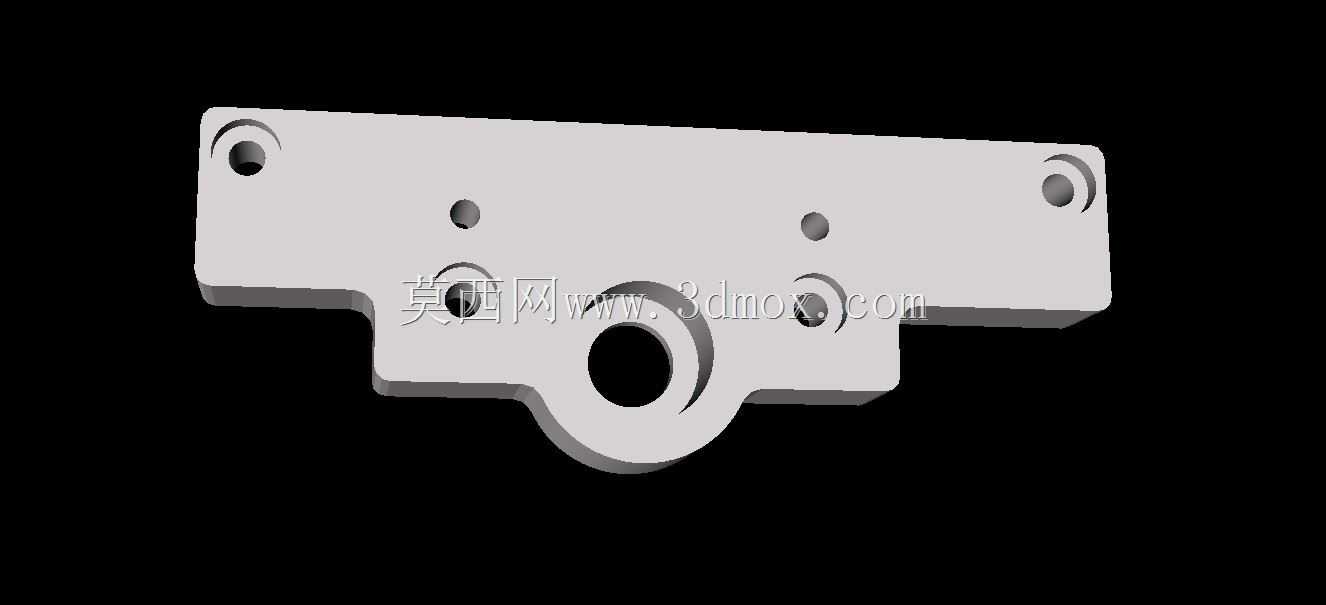

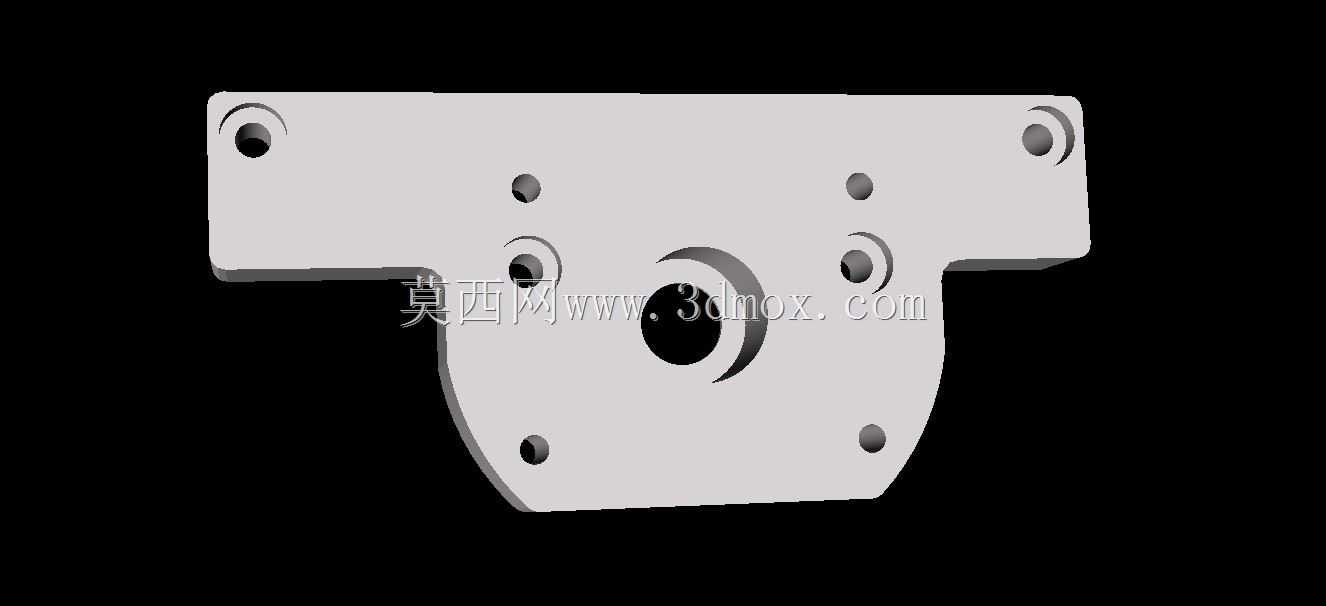

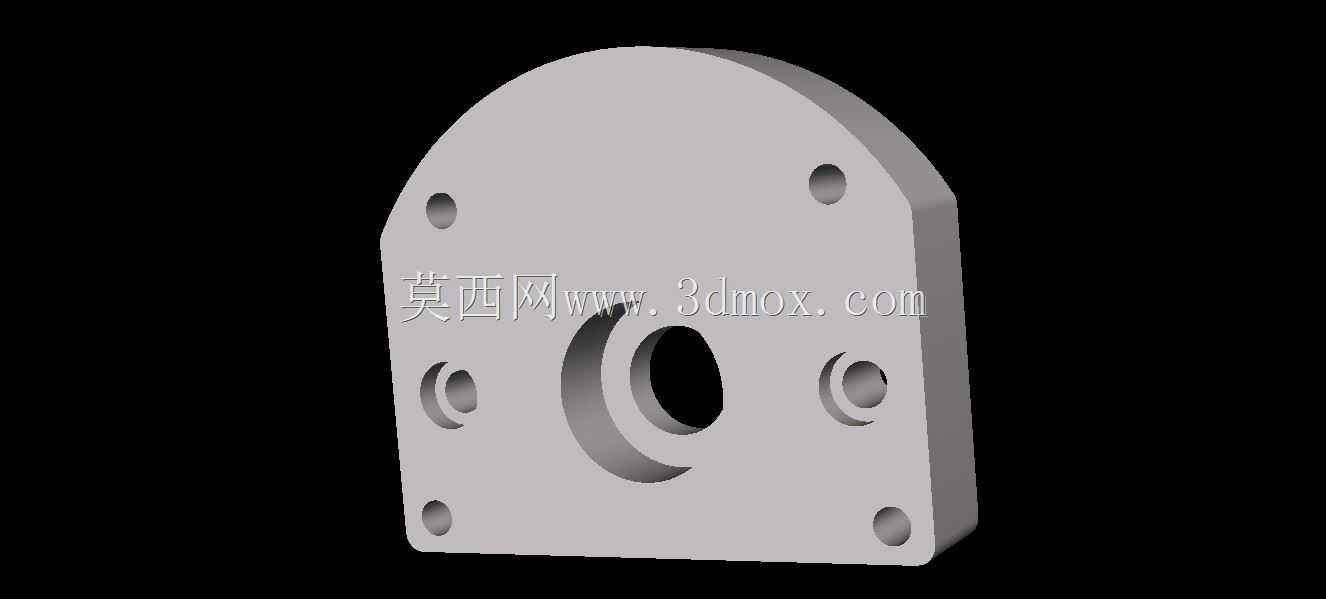

设计过程中重点考量了安装边界的匹配问题，所有加装的传动组件、驱动元件的安装孔位，都完全匹配原机床的现有安装基面，不需要对原机床的铸造本体进行焊接、扩孔等不可逆加工，改造时仅需拆卸原有手轮、进给刻度盘等手动操作部件，即可完成数控组件的装配，降低改造的施工难度。主轴部分保留了原有的手动进给操作结构，可在数控自动进给加工之外，保留手动钻削的操作灵活性，适配少量修配类加工的快速操作需求。各轴的传动丝杠选型匹配了原机床的行程范围，X轴有效行程覆盖工作台全长的移动需求，Y轴行程满足横向进给的切削范围，Z轴行程兼顾钻削深度与铣削高度的调整需求，导轨副沿用原机床的矩形滑动导轨，配合自动润滑结构的预留安装位，可保证改造后长期运行的精度保持性。

从结构布局来看，驱动电机的安装位置避开了切屑掉落的区域，同时预留了防护罩的安装空间，可防止加工过程中的金属切屑、切削液进入传动组件造成磨损，电气走线的线槽沿机床本体的侧边布置，不会与运动部件产生刮蹭，整体改造结构在不破坏原机床核心刚性的前提下，实现了从手动操作到数控自动加工的功能升级，适配小型加工场景的柔性加工需求。
