雪地牵引式双轮雪橇拖挂运载装置

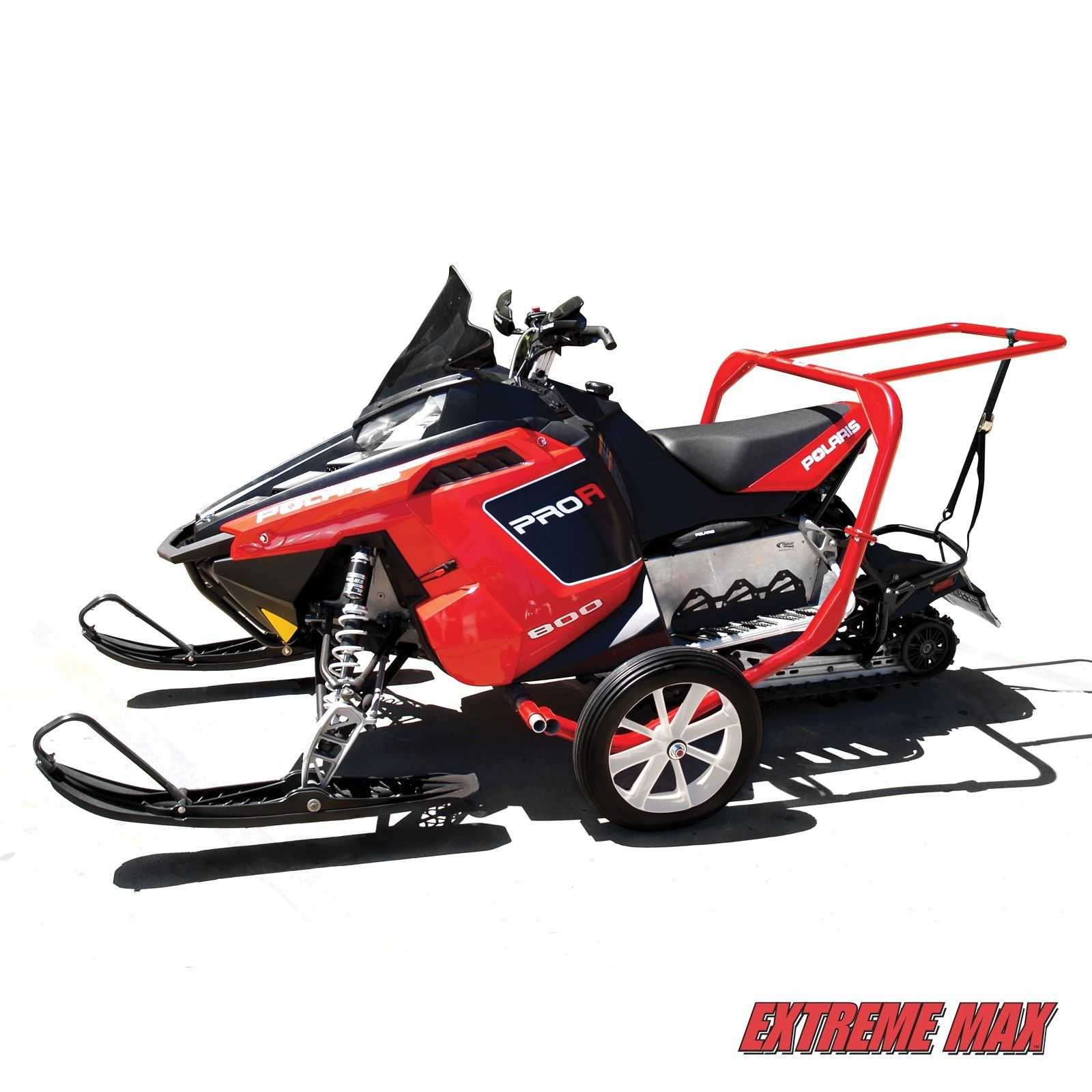

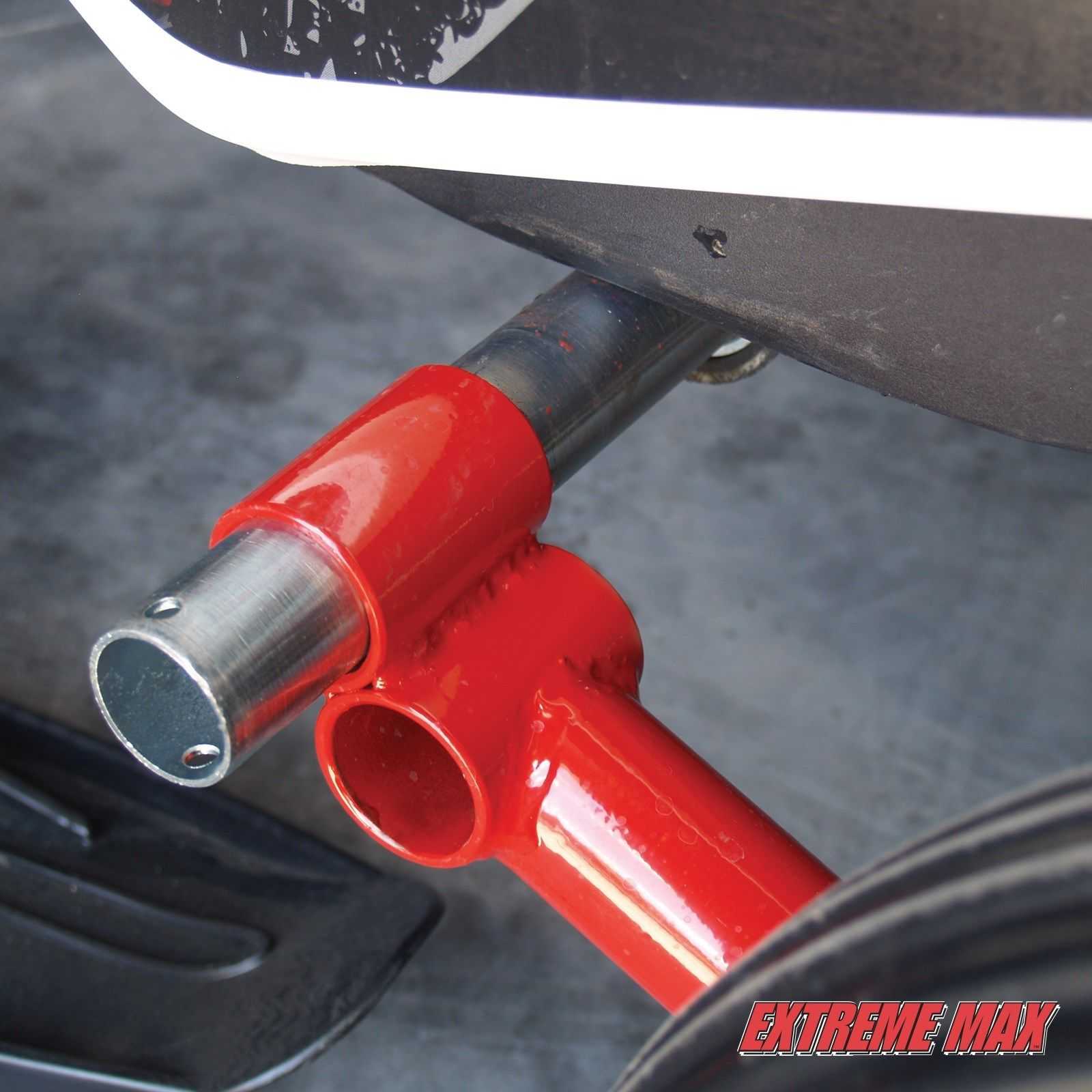

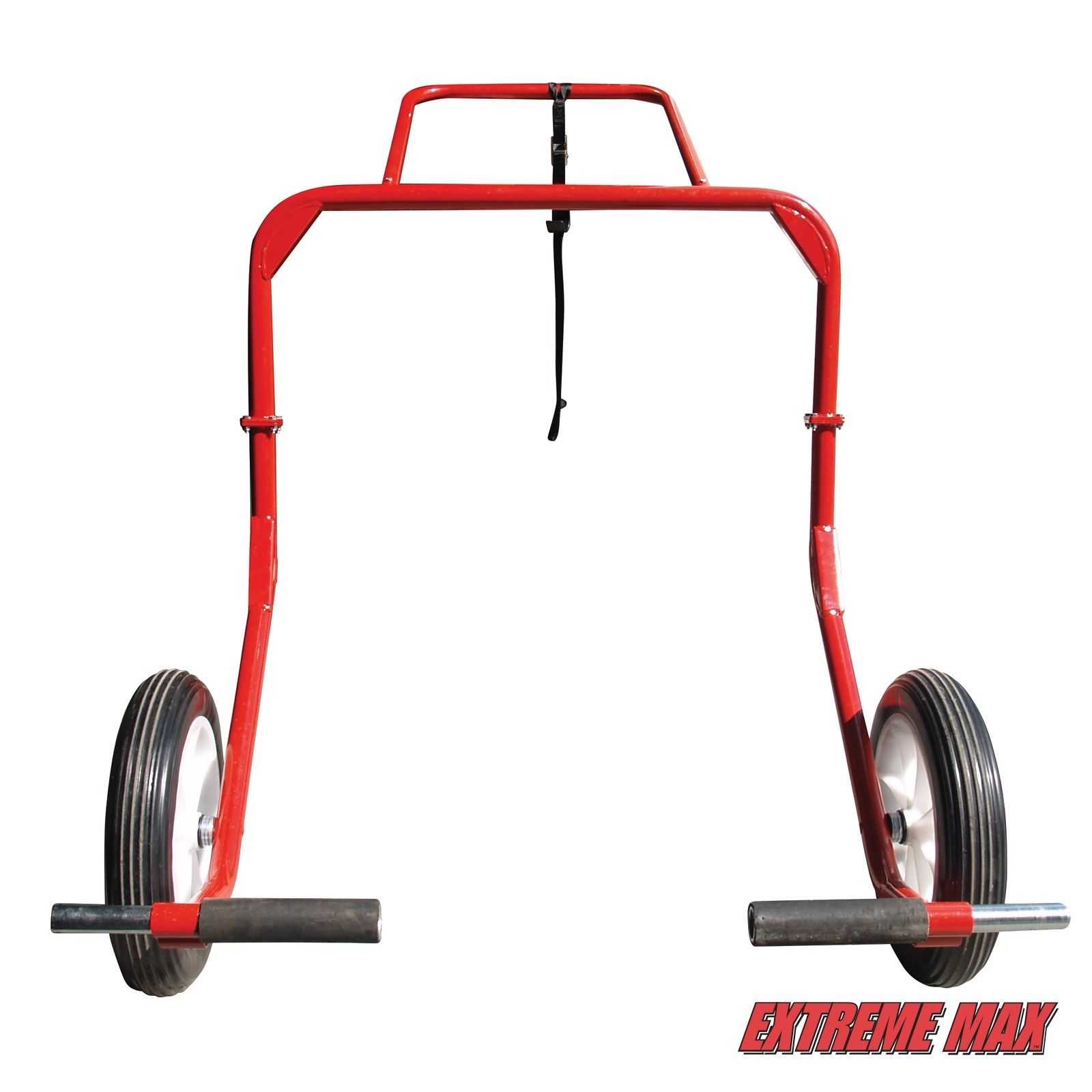

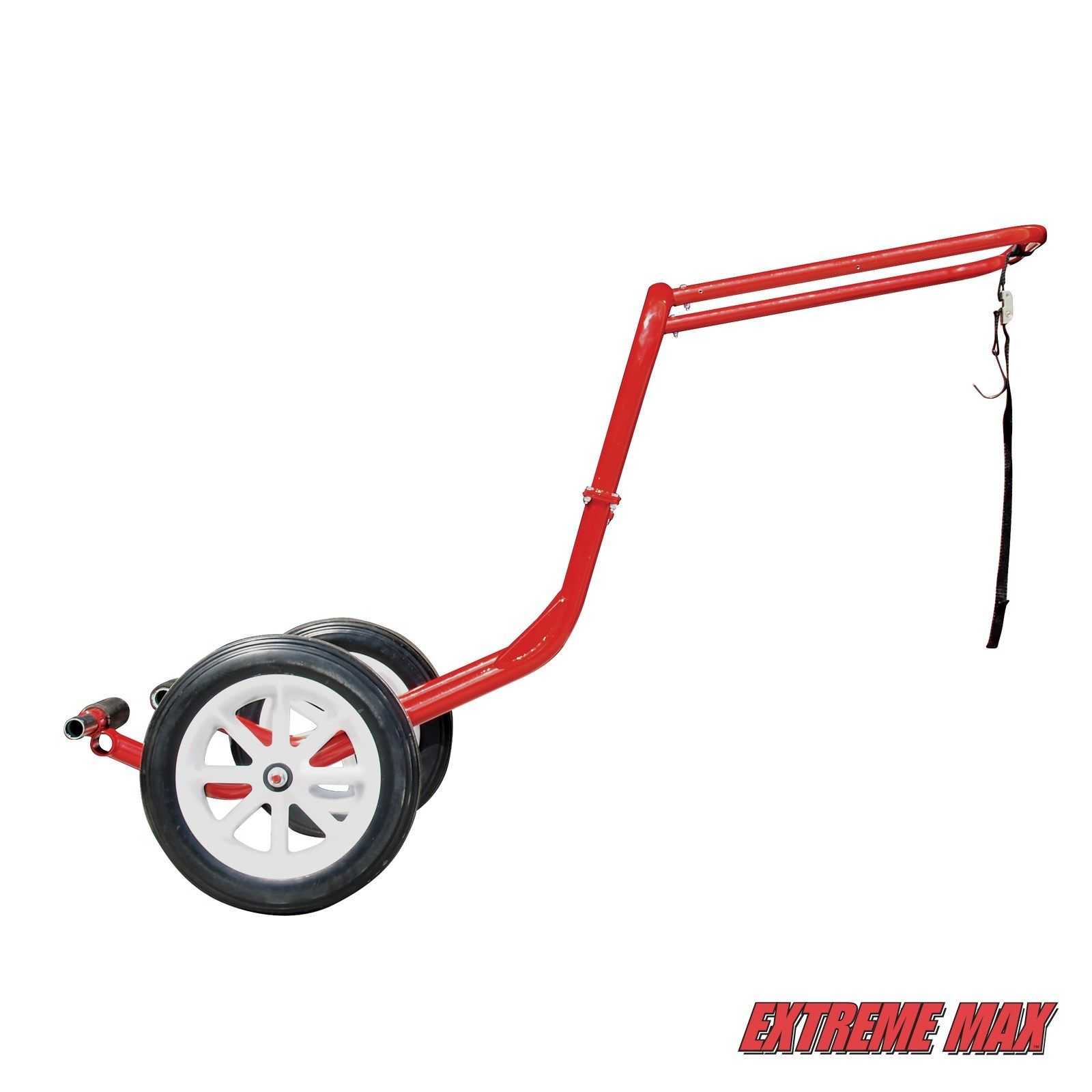

这款拖挂装置主要面向雪地户外场景设计，核心用途是在积雪松软地形中配合牵引主体完成雪橇及配套户外装备的转运作业，解决单人长距离拖拽重型雪橇时体力消耗过大、行进稳定性不足的实际问题。从结构设计逻辑来看，整体采用单臂弯折式牵引架作为主承载结构，架体末端设置快挂式牵引连接端，可快速适配不同规格的雪地摩托、全地形车尾部牵引接口，连接端附带的安全绑带可在主挂接结构出现松脱时提供二次防护，避免拖挂装置行进中脱离牵引主体。行走部分采用双轮并排布局，轮组选用20英寸直径辐条式车轮，4英寸宽度的充气胎面可增大与松软积雪表面的接触面积，降低单位面积压强，避免轮组在深雪区域出现陷滞问题；轮组内置大规格重载轴承，可承受连续低温环境下的径向载荷冲击，双轮并排的布局也能抵消单侧轮组压入雪坑时产生的侧倾力，保证拖挂行进过程的直线稳定性。牵引臂的角度经过多轮仿真验证，在挂接状态下轮组承载面与牵引端保持合理高度差，既不会因为牵引臂角度过大导致拖挂前端上翘、装备向后滑移，也不会因为角度过小导致牵引端蹭刮积雪路面。架体上设置的可调式升降挂杆，可根据不同牵引车辆的尾部挂点高度调整连接位置，适配40英寸宽度以内的各类雪橇挂载，挂杆配套的锁紧扳手可实现无工具快速锁止，表面的厚钢板粉末涂层可抵御雪地融水的腐蚀，同时耐受低温环境下的硬物刮蹭。在安装边界上，牵引架整体展开长度适配常规单人雪橇的挂载需求，轮组外侧宽度控制在常规雪地通行道的宽度范围内，不会在林间雪道行进时出现两侧剐蹭；挂接端的连接孔位采用通用尺寸设计，无需额外加工转接件即可完成与主流牵引载具的装配，轮组的轮轴采用快拆结构，可在非使用场景下快速拆卸轮组，缩小整体收纳体积，便于车载运输存放。设计过程中针对雪地使用的特殊工况做了针对性优化，比如所有转动配合位置都预留了低温润滑脂的填充空间，避免极寒环境下润滑脂凝固导致轮组卡滞，架体的弯折位置做了圆弧过渡处理，减少应力集中，在承受重载拖拽冲击时不会出现焊缝开裂的问题。
