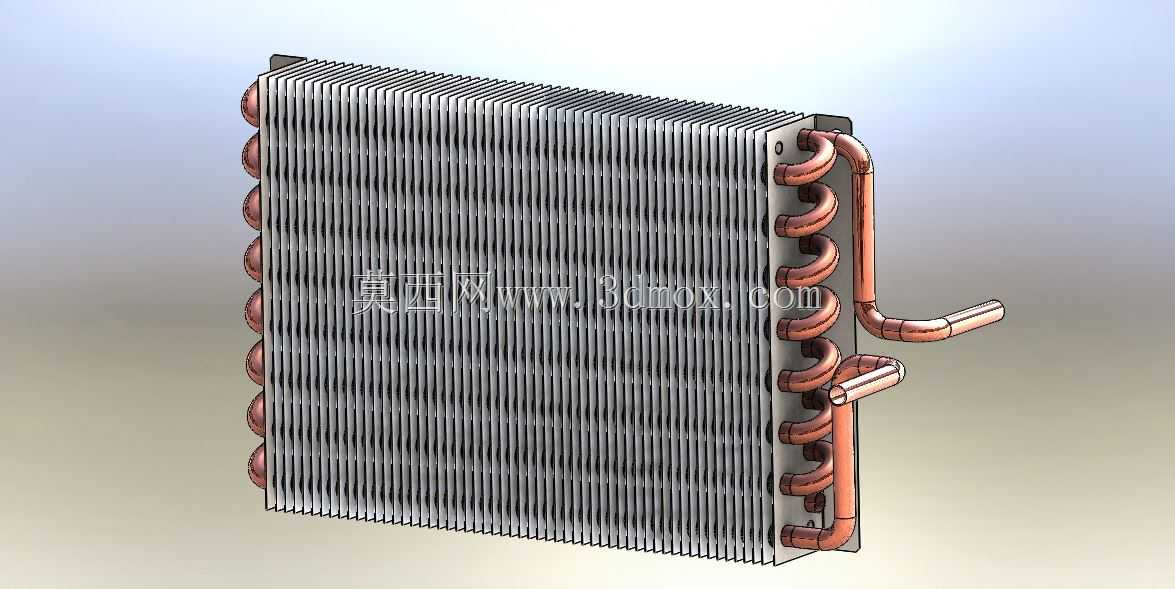

翅片式铜管路风冷换热装置结构设计

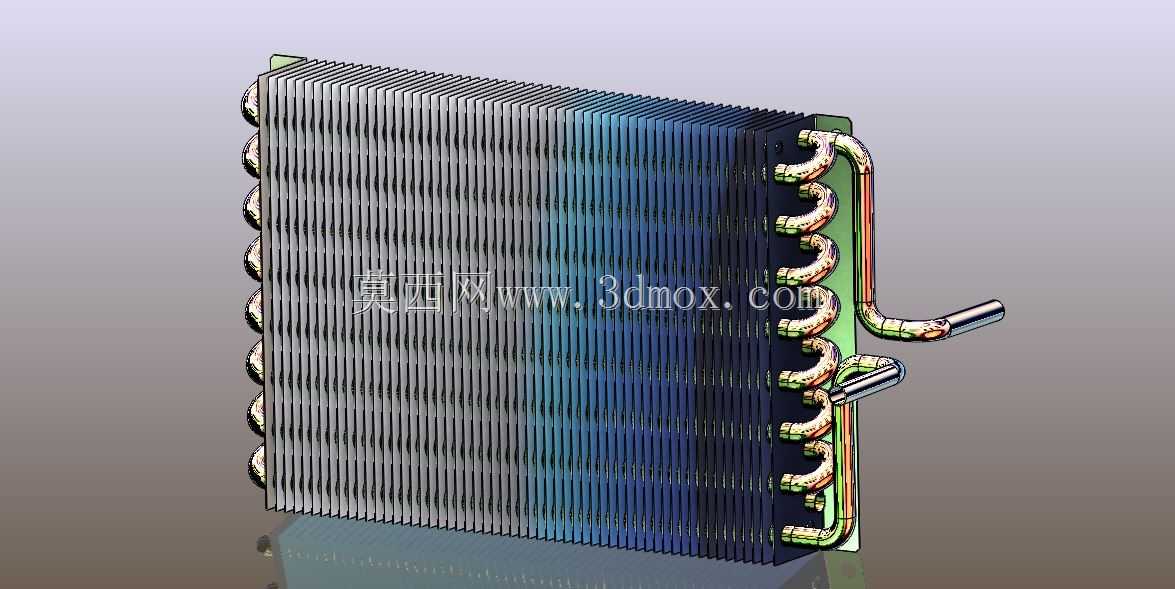

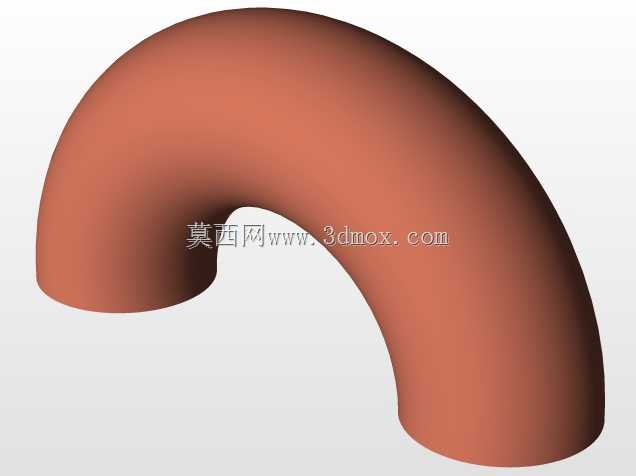

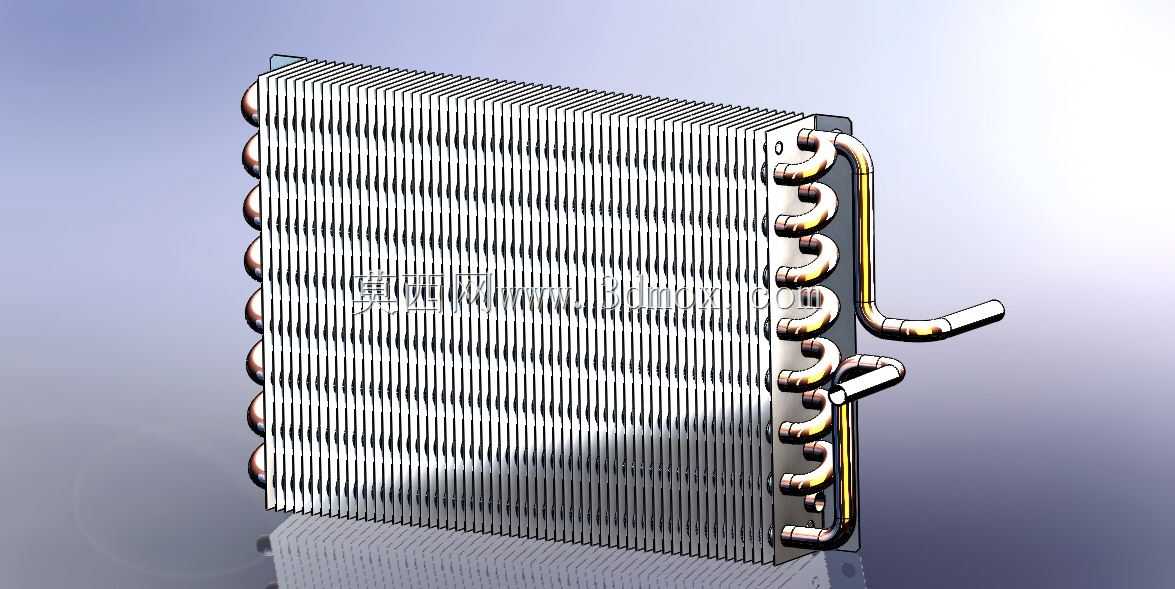

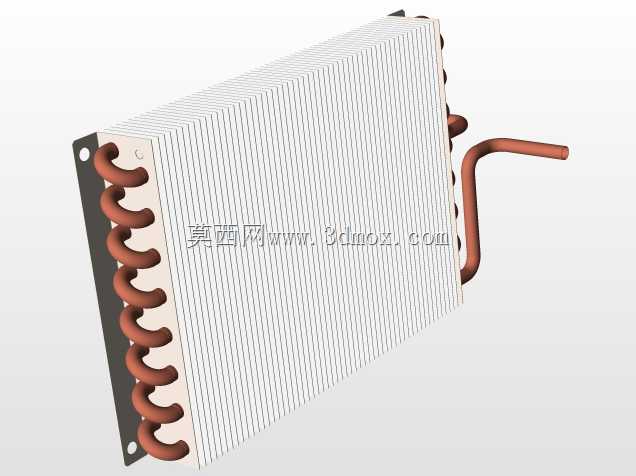

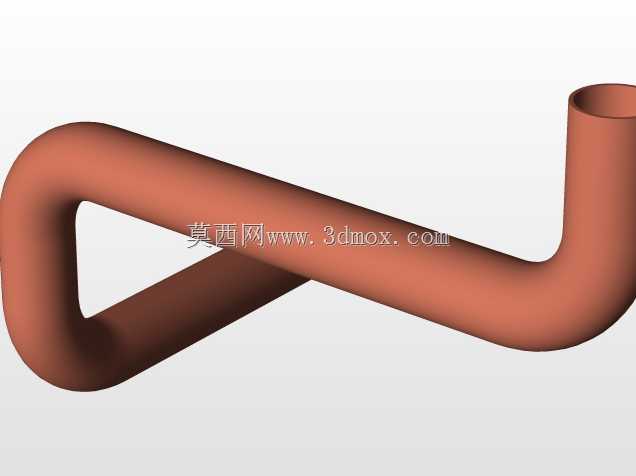

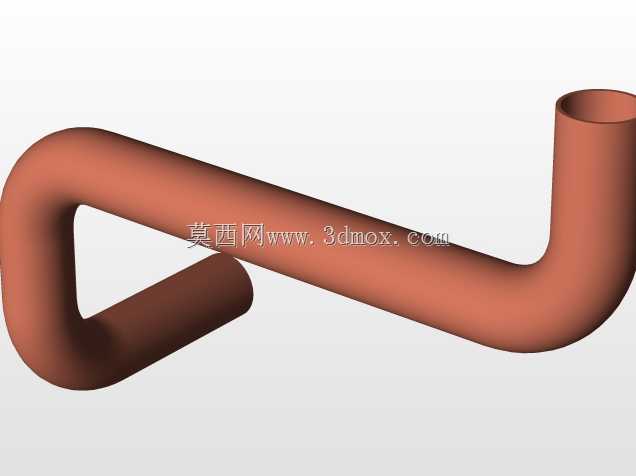

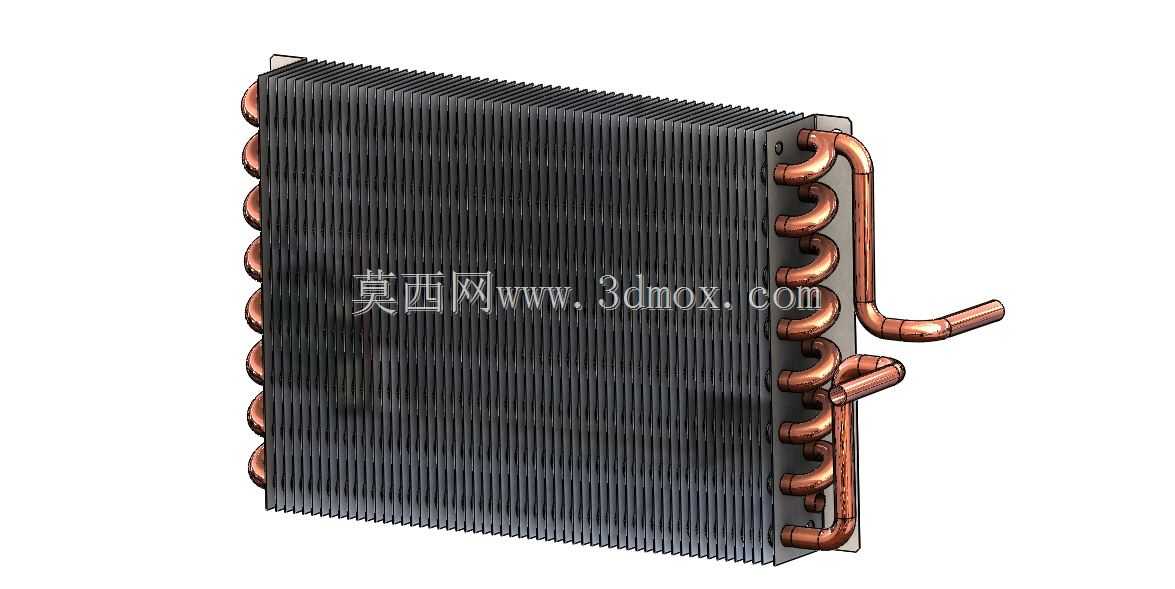

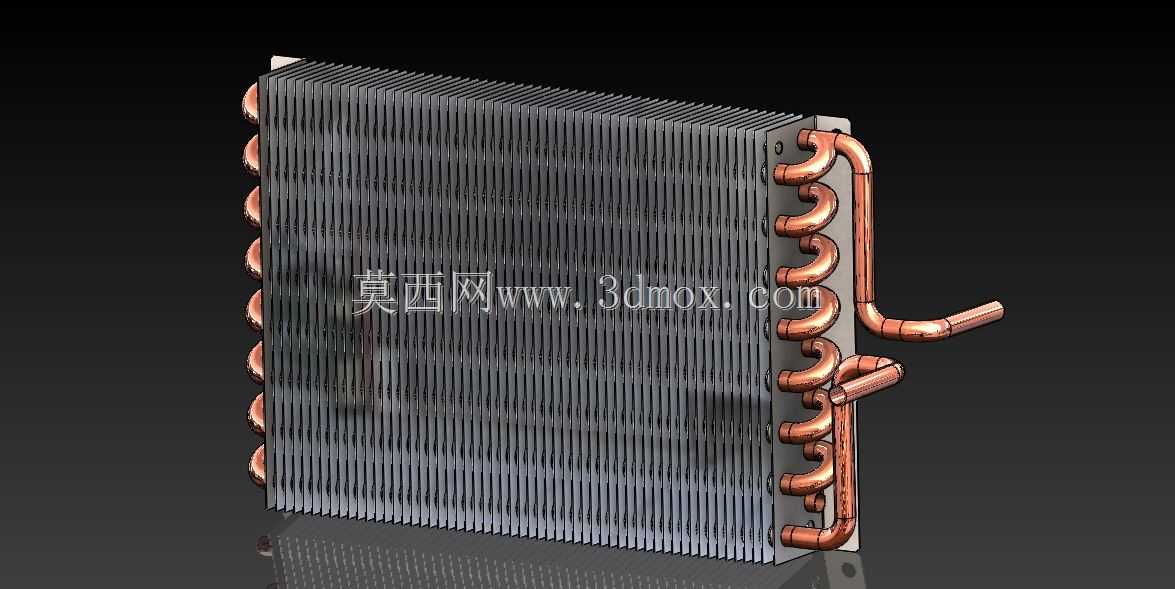

该翅片式风冷换热装置主要应用于小型制冷系统、工业电控柜散热、商用冷链设备、小型中央空调末端等场景，作为冷热能量交换的核心部件，承担着将回路内载冷介质携带的热量传递至流经翅片间隙的空气，或是将空气中的热量转移至低温载冷介质的核心作用，可实现封闭回路内介质与外部空气的高效热量传递，保障配套设备的运行温度处于合理区间。从功能特性来看，该换热装置采用密集铝制翅片搭配多回程紫铜盘管的结构，紫铜管路弯折为连续U型回程结构，在有限的安装空间内最大化延长介质的流动路径，让介质在管路内流动过程中充分与管壁完成热量交换；外部紧密套接的铝制翅片通过胀管工艺与铜管外壁紧密贴合，消除接触热阻，极大拓展了与空气的接触面积，当空气横向冲刷翅片间隙时，可快速带走翅片表面传导的热量，整体换热效率远高于光管换热结构。从设计思路来看，该结构优先考虑了紧凑安装场景下的换热效率需求，将整体设计为方正薄型结构，进出管路统一布置在装置单侧，既方便现场管路对接，也能减少安装时的管路弯折操作，降低管路泄漏风险；翅片采用等间距排布设计，既保证了通风间隙的通风阻力处于合理范围，避免配套风机负载过高，也能减少长期运行过程中灰尘、纤维在翅片间隙的堆积，降低日常清洁维护的难度。在外形尺寸与安装边界方面，该装置整体为规整长方体结构，厚度方向尺寸控制较薄，可适配狭窄的设备内部安装空间，侧边预留的安装固定位可直接通过螺栓固定在设备框架或是风道侧壁上，进出管路的伸出长度与弯折角度经过优化，既保证对接操作空间，也不会过多占用装置外侧的安装空间，适配多数中小型散热、制冷场景的安装尺寸要求，可直接替换同规格的常规风冷换热部件，无需对配套设备的安装结构做额外改造。
