管壳式2-2通道CFU换热设备结构

项目分类:3D模型 发布时间:2021-06-11 ID:202509
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构
  • 管壳式2-2通道CFU换热设备结构

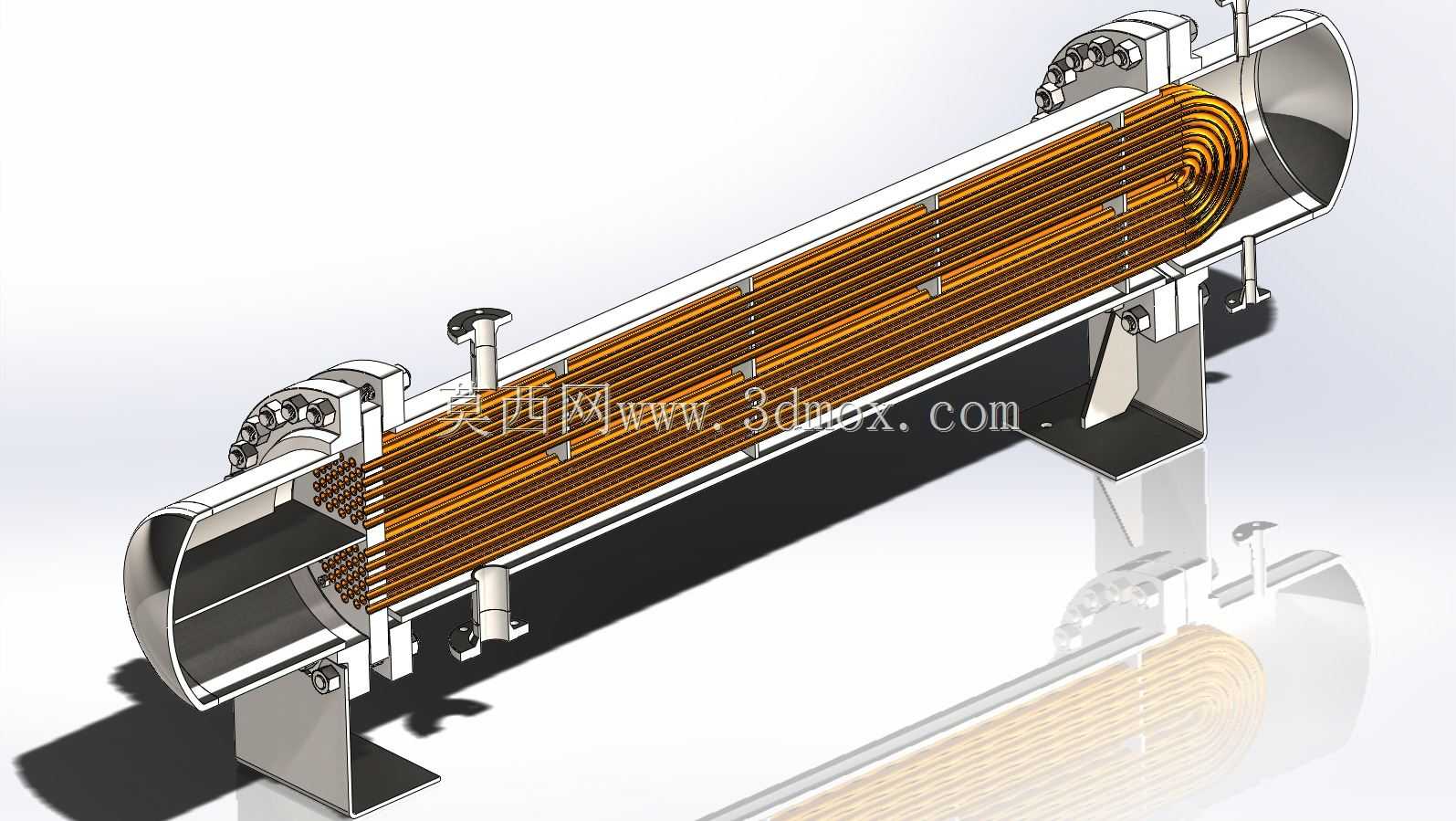

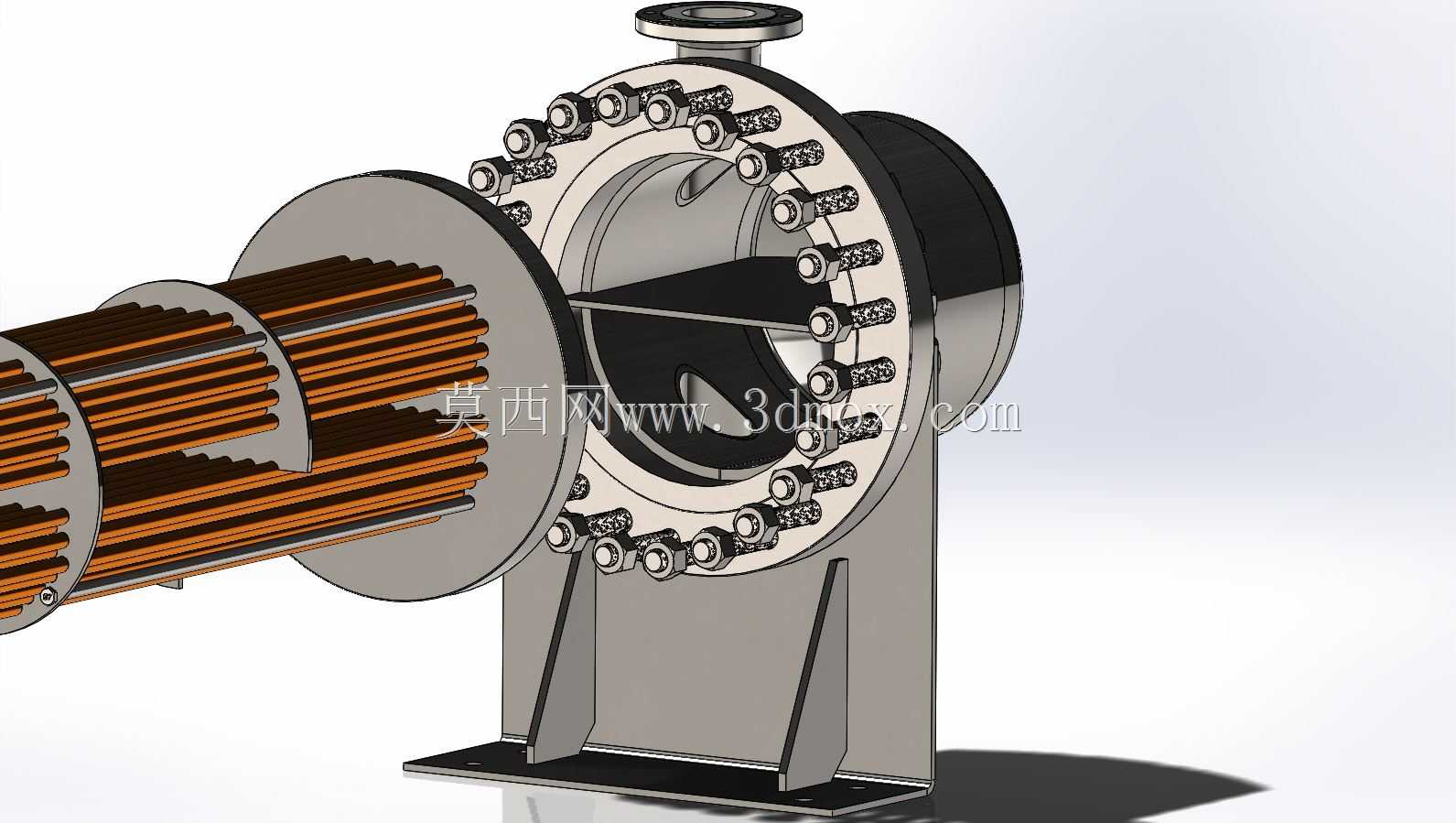

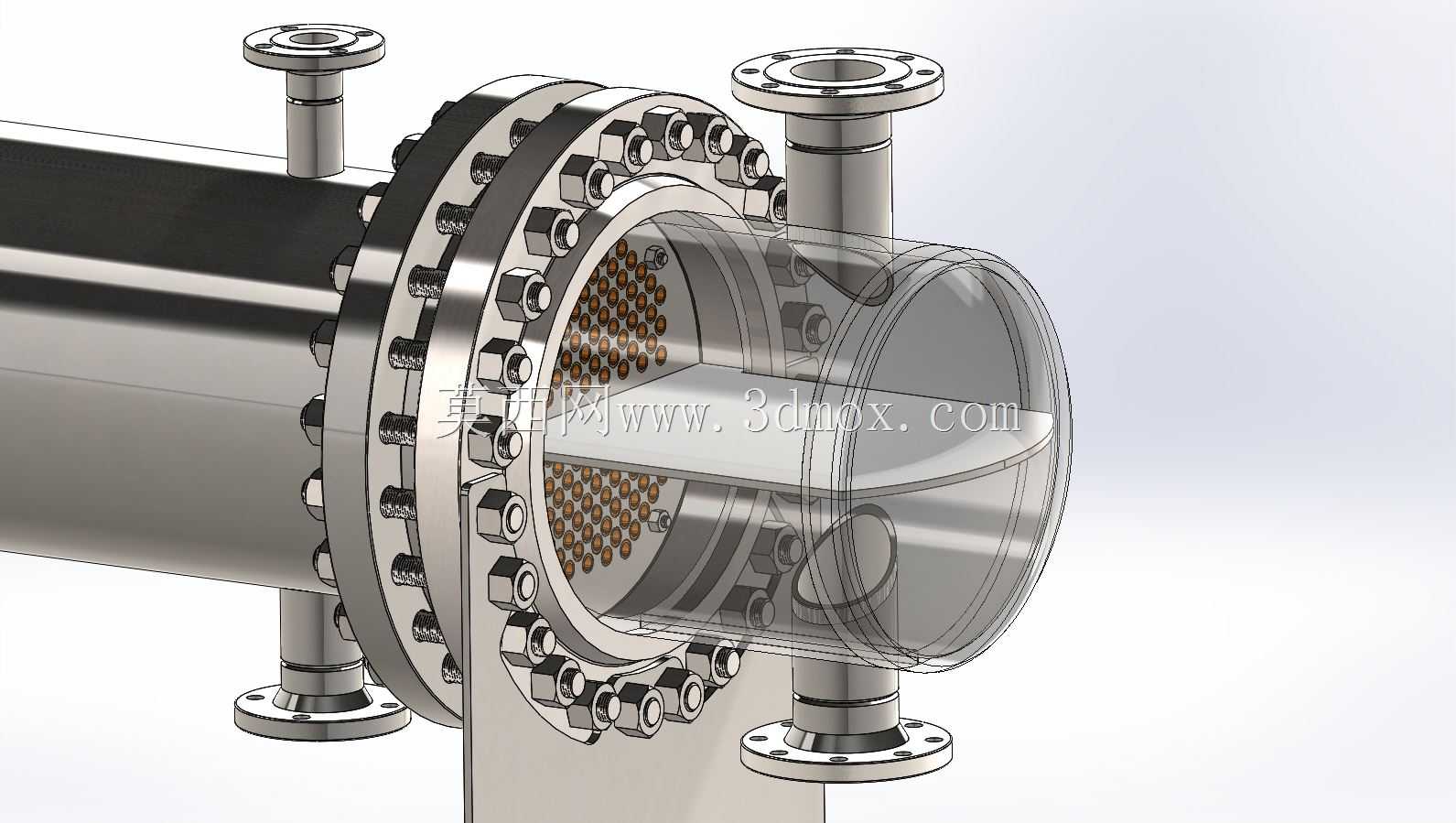

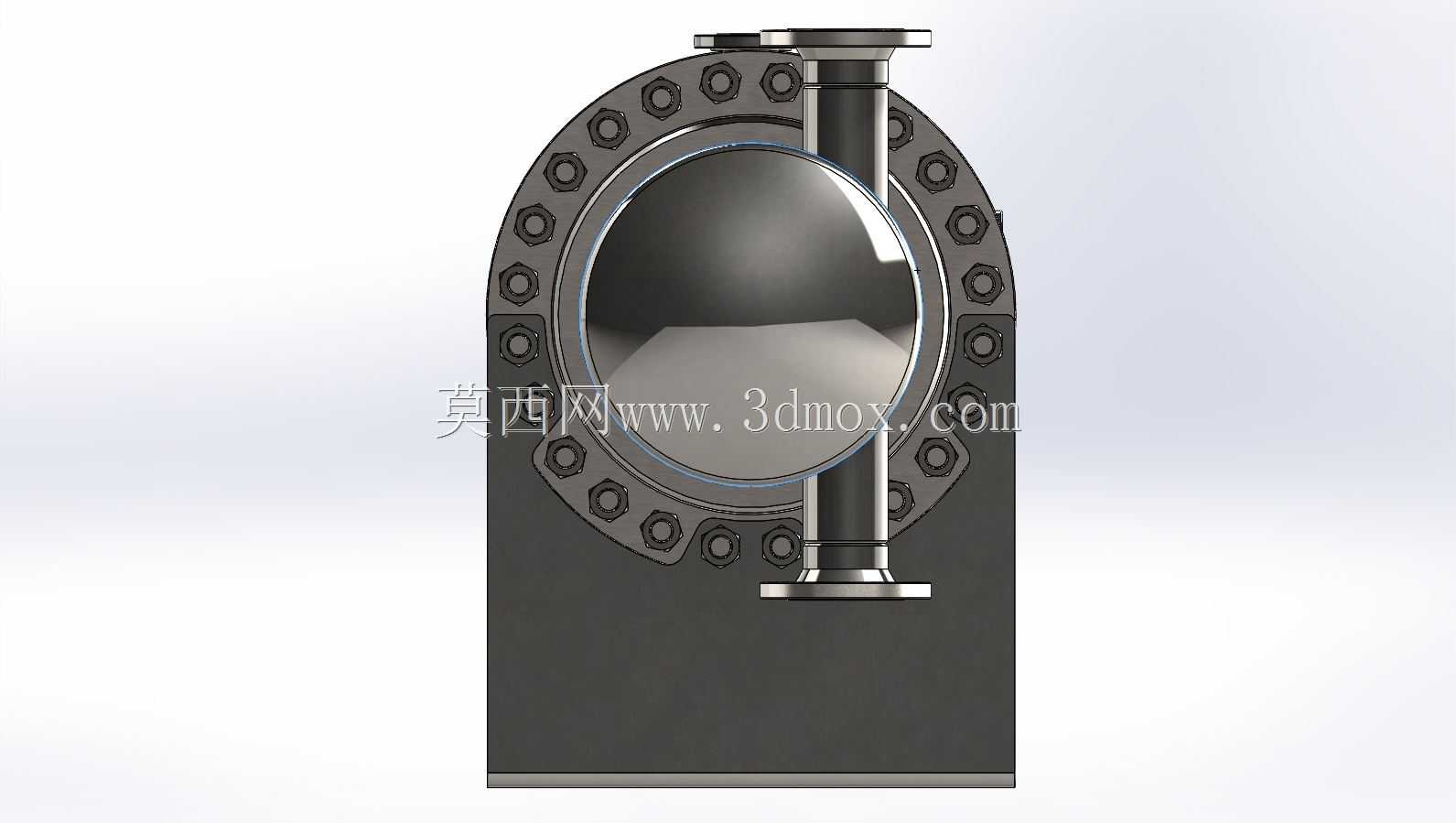

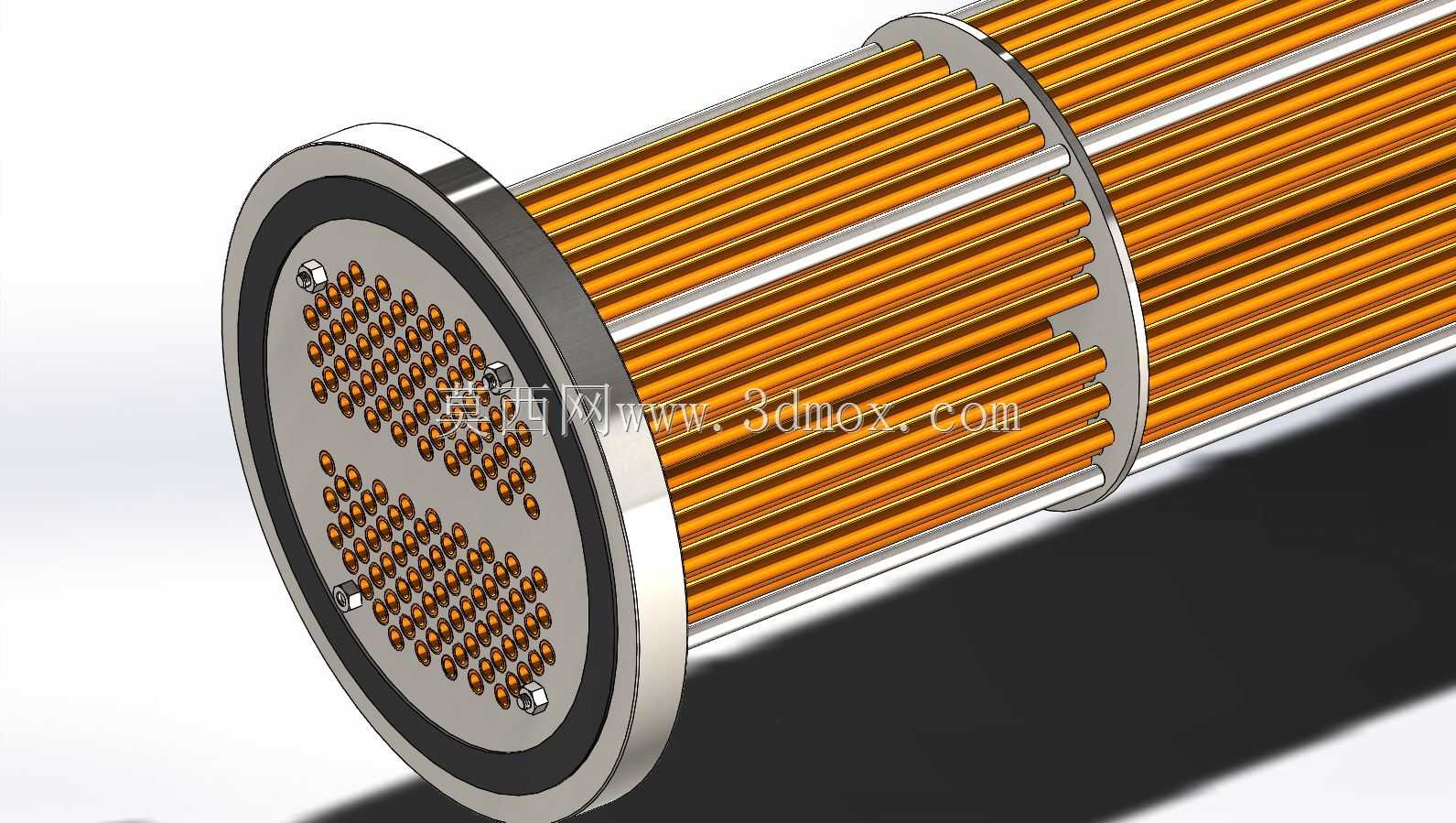

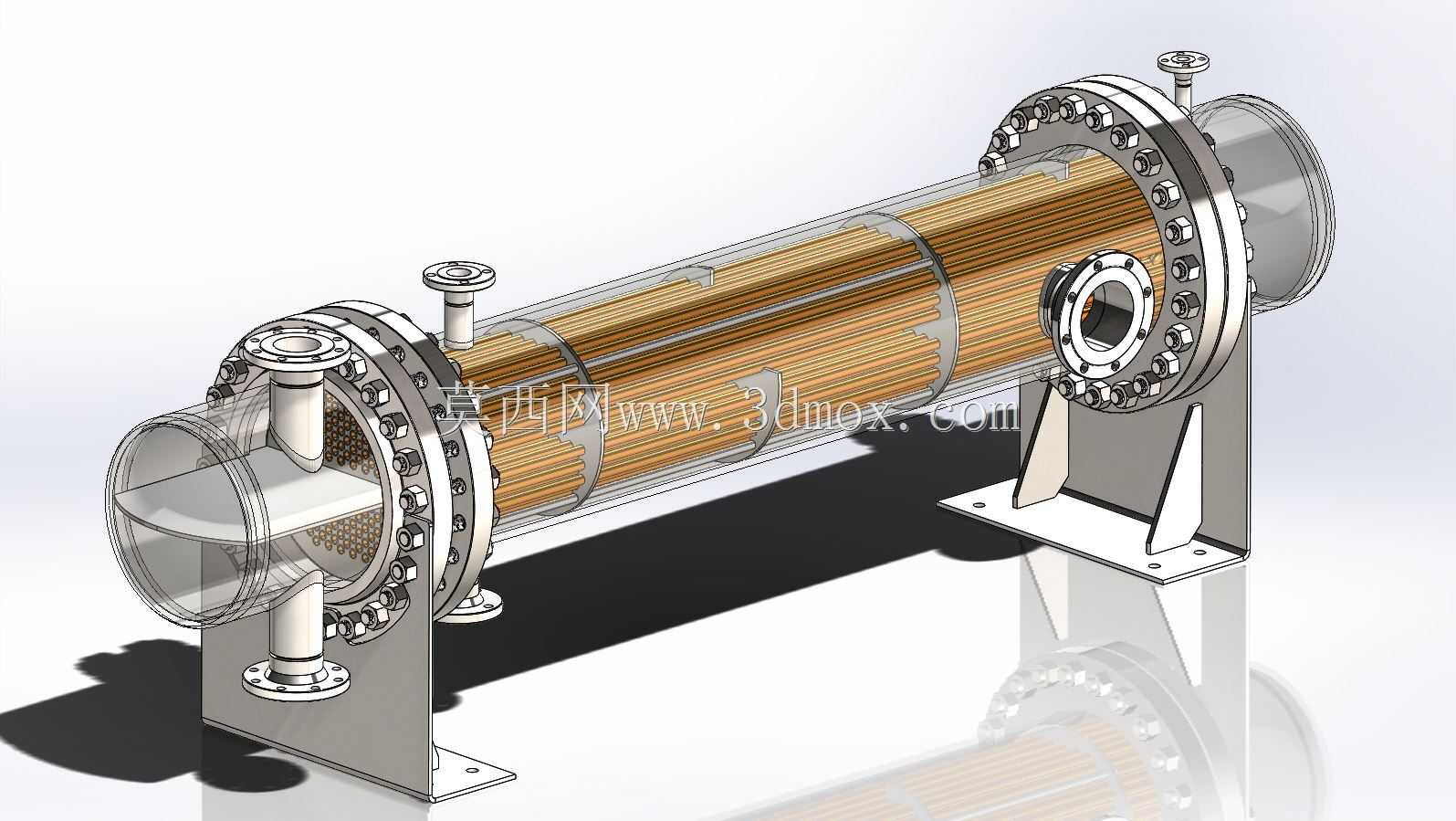

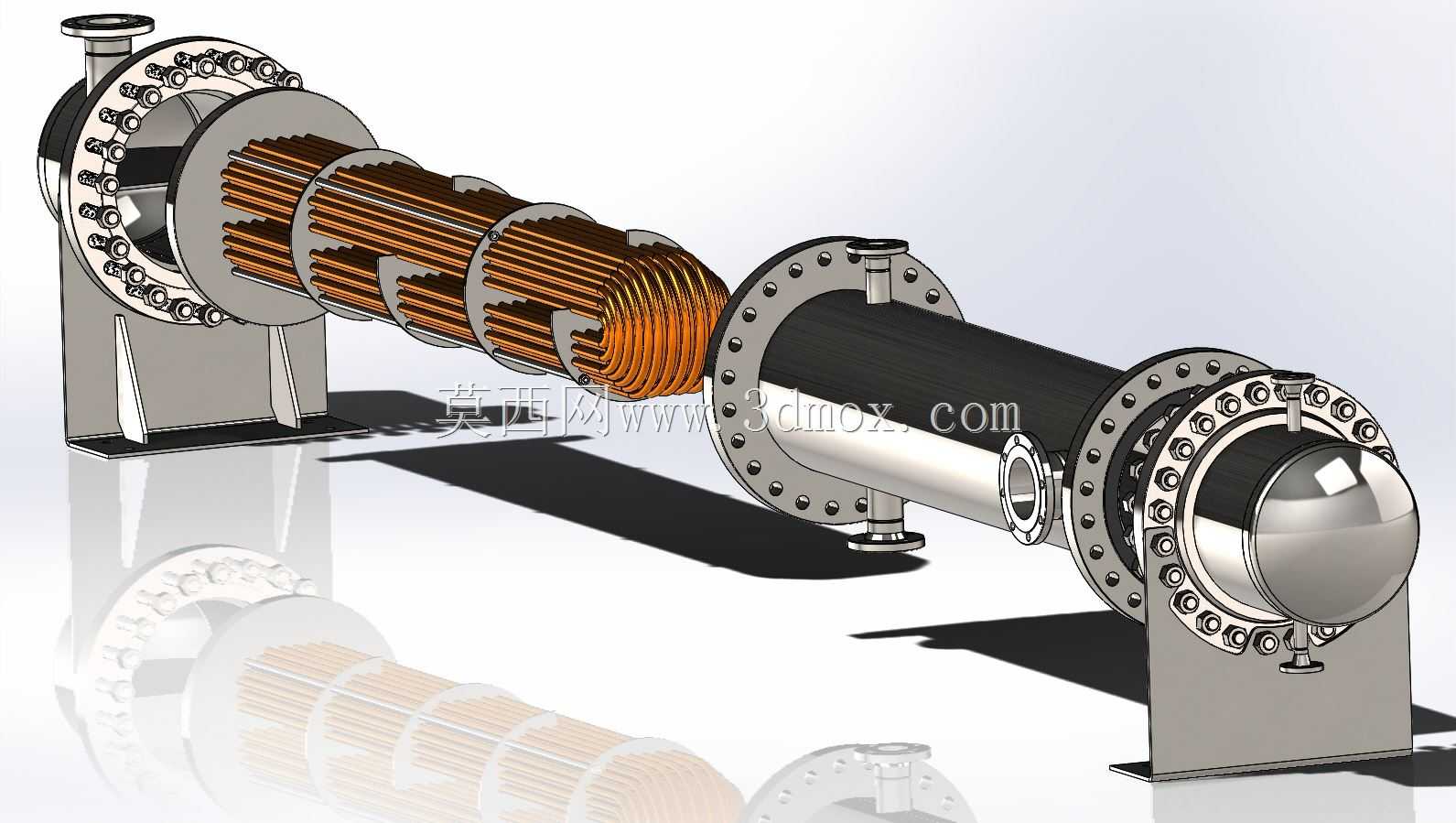

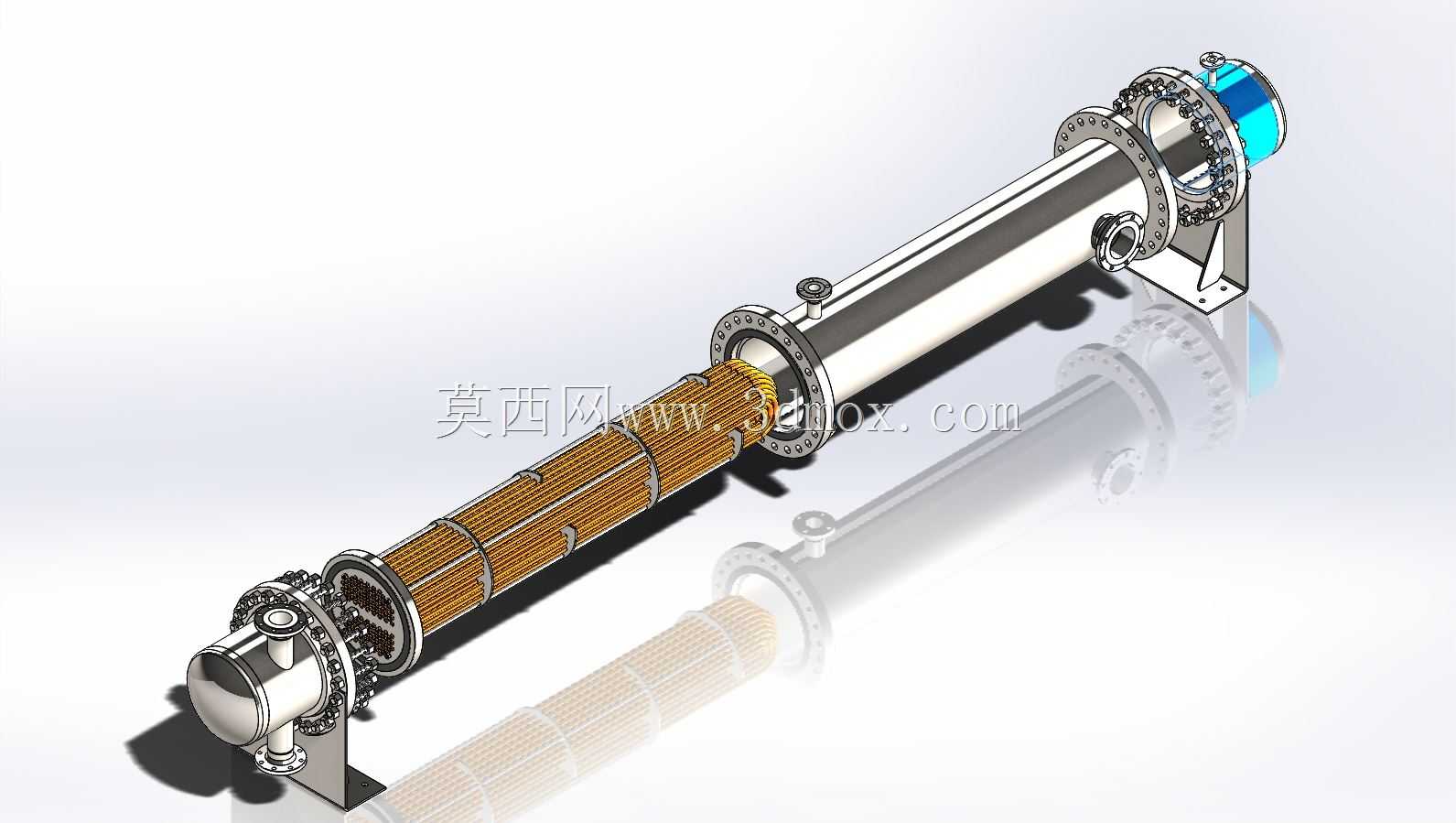

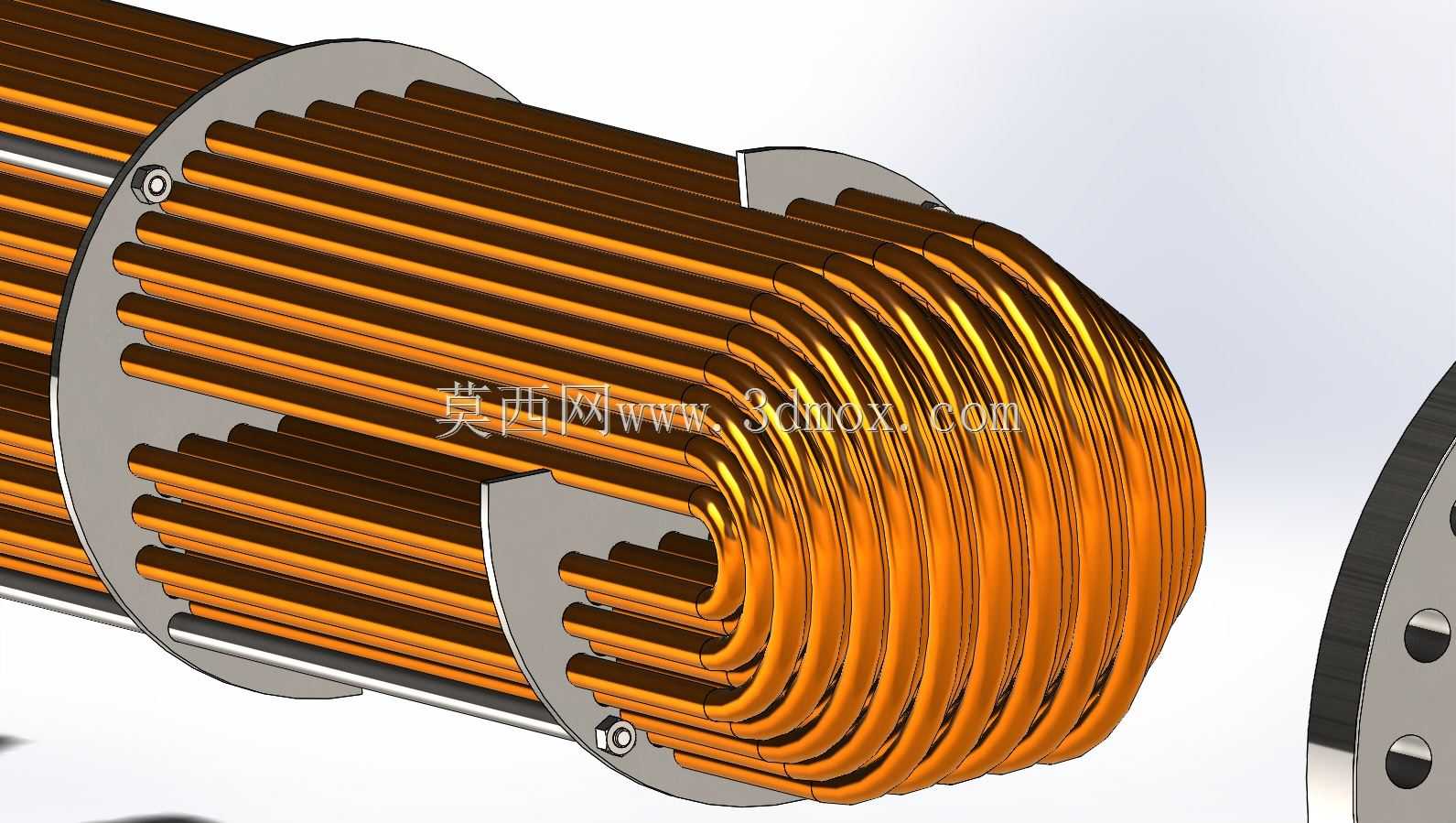

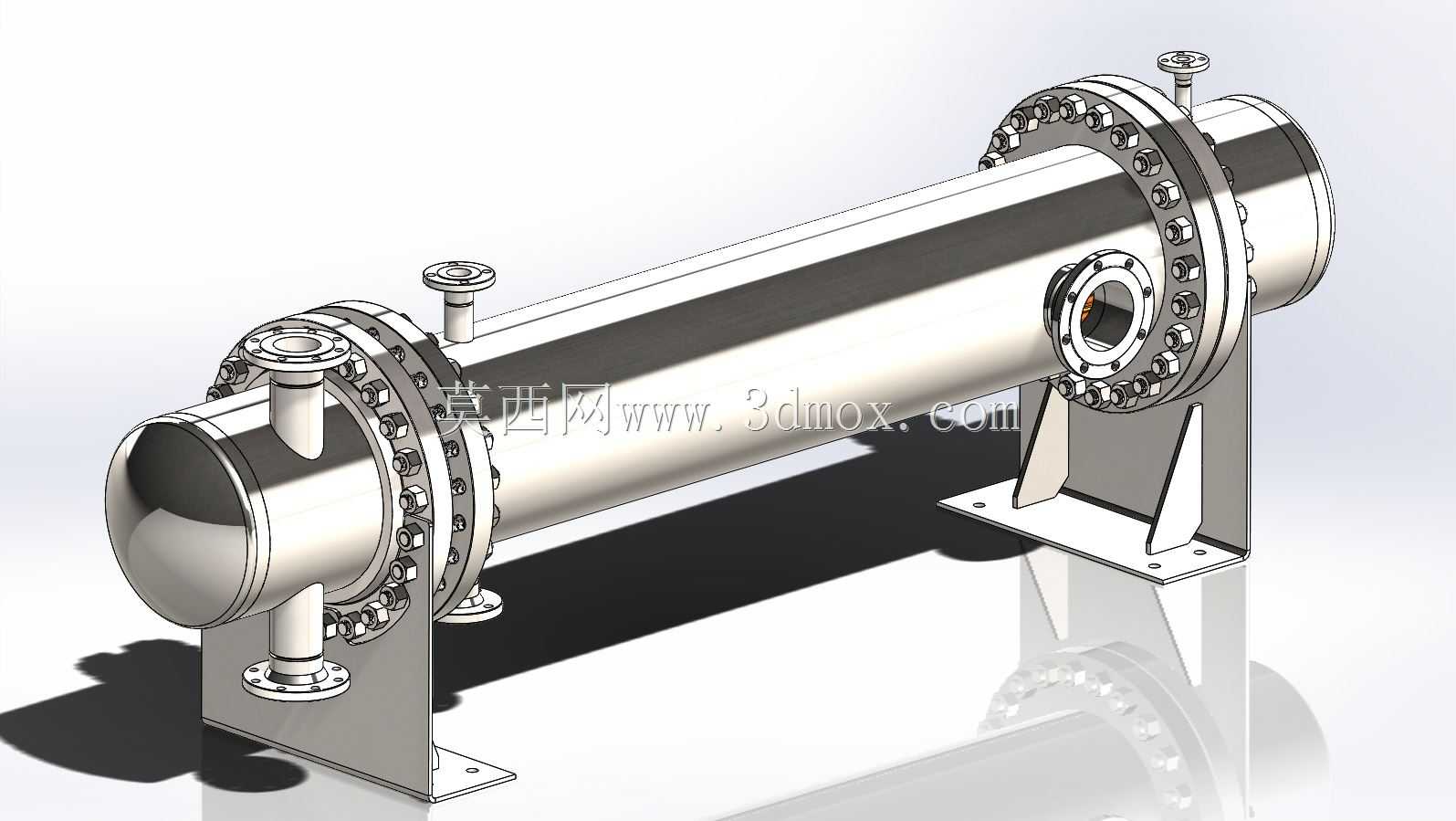

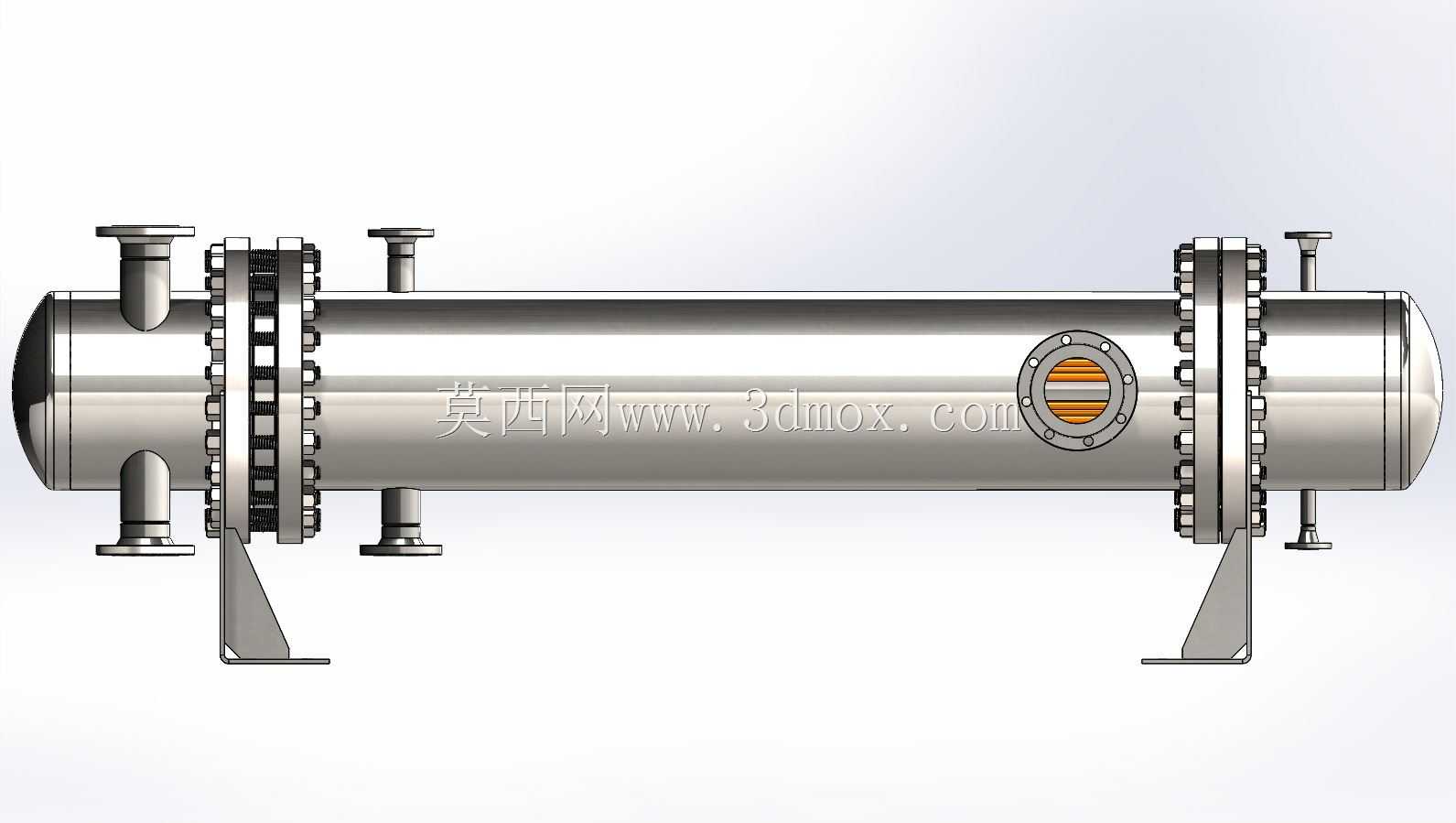

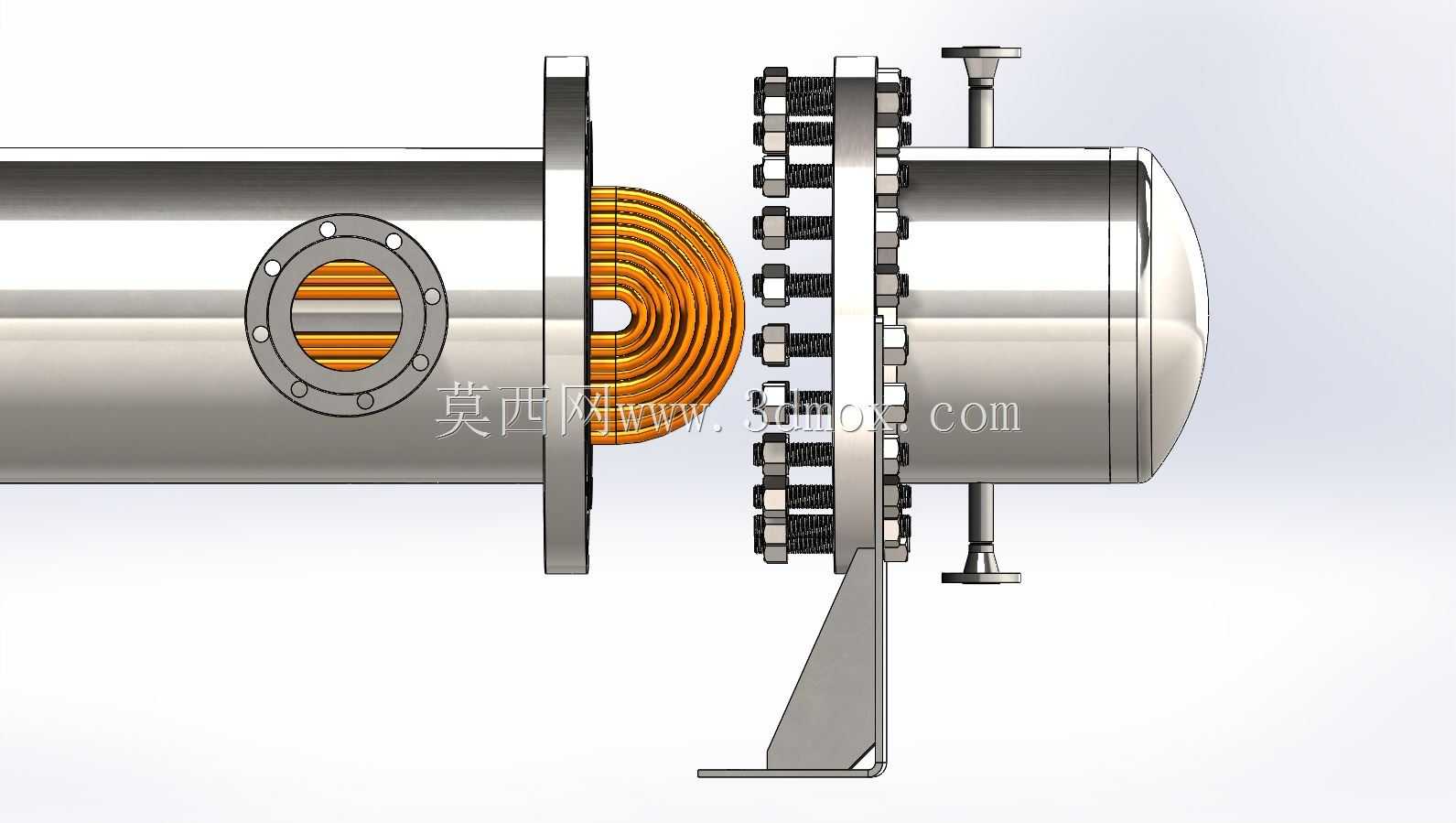

这款管壳式2-2通道CFU换热设备,主要应用于石油炼化、化工生产、暖通空调集中供能、食品加工灭菌、制药纯化水制备等工业场景中,承担不同温度流体间的热量传递职能,既可以作为工艺环节的加热器、冷却器使用,也可在余热回收系统中作为冷凝、蒸发单元,实现工业生产过程中的能量梯级利用,降低生产环节的能耗损失。设备采用经典的2-2通程结构设计,壳程与管程均设置为双流程走向,管程流体从端部管箱的接口进入后,先流经半数换热管束抵达另一端管箱,折返后流经剩余半数换热管束回到入口侧管箱的出口完成换热流程;壳程流体则从筒体侧方的法兰接口进入,在折流结构的引导下横向冲刷换热管束外壁,与管内流体完成充分逆流换热后从对应位置的壳程接口流出,双程设计能够在有限的筒体长度内大幅提升流体的换热行程,在紧凑的安装空间内保障足够的换热效率,相比单通程结构换热系数可提升40%以上,同时避免了长筒体带来的加工、运输与安装难度。设备整体采用卧式鞍式支座支撑结构,两个对称布置的鞍座分别设置在筒体靠近两端管板的位置,支座底部预留有标准螺栓安装孔,可直接与混凝土基础或钢制安装机架进行刚性连接,安装时需保证筒体轴线水平度偏差不超过千分之一,避免因设备倾斜导致壳程流体分布不均、换热管束局部积液影响换热效果。筒体两端采用高颈法兰与管板、管箱进行螺栓连接,法兰密封面采用凹凸面结构搭配金属缠绕垫片,能够承受中高压工况下的密封要求,避免高温高压流体出现泄漏风险;筒体上设置的多个小口径法兰接口分别作为排气、排液、仪表安装接口使用,设备投用前可通过排气接口排尽壳程与管程内的积存空气,避免气阻影响流体流动,停机检修时可通过排液接口排尽设备内部的残留介质,减少介质对管束与筒体的腐蚀。设计过程中充分考虑了热胀冷缩的补偿需求,管板与换热管束采用强度胀加密封焊的连接方式,既保障了管束与管板连接的拉脱强度,也避免了不同介质在管程壳程之间发生串漏;鞍座与筒体的连接位置预留了微小的滑动余量,可适配设备在温度变化过程中产生的轴向伸缩变形,避免热应力集中导致焊缝开裂、管束变形等问题。设备的所有外接接口均采用标准化工法兰尺寸,能够直接与对应公称通径的工业管道进行对接,无需额外制作过渡连接件,可大幅降低现场安装的施工难度与改造成本。
