风冷式液压油冷却换热装置结构设计

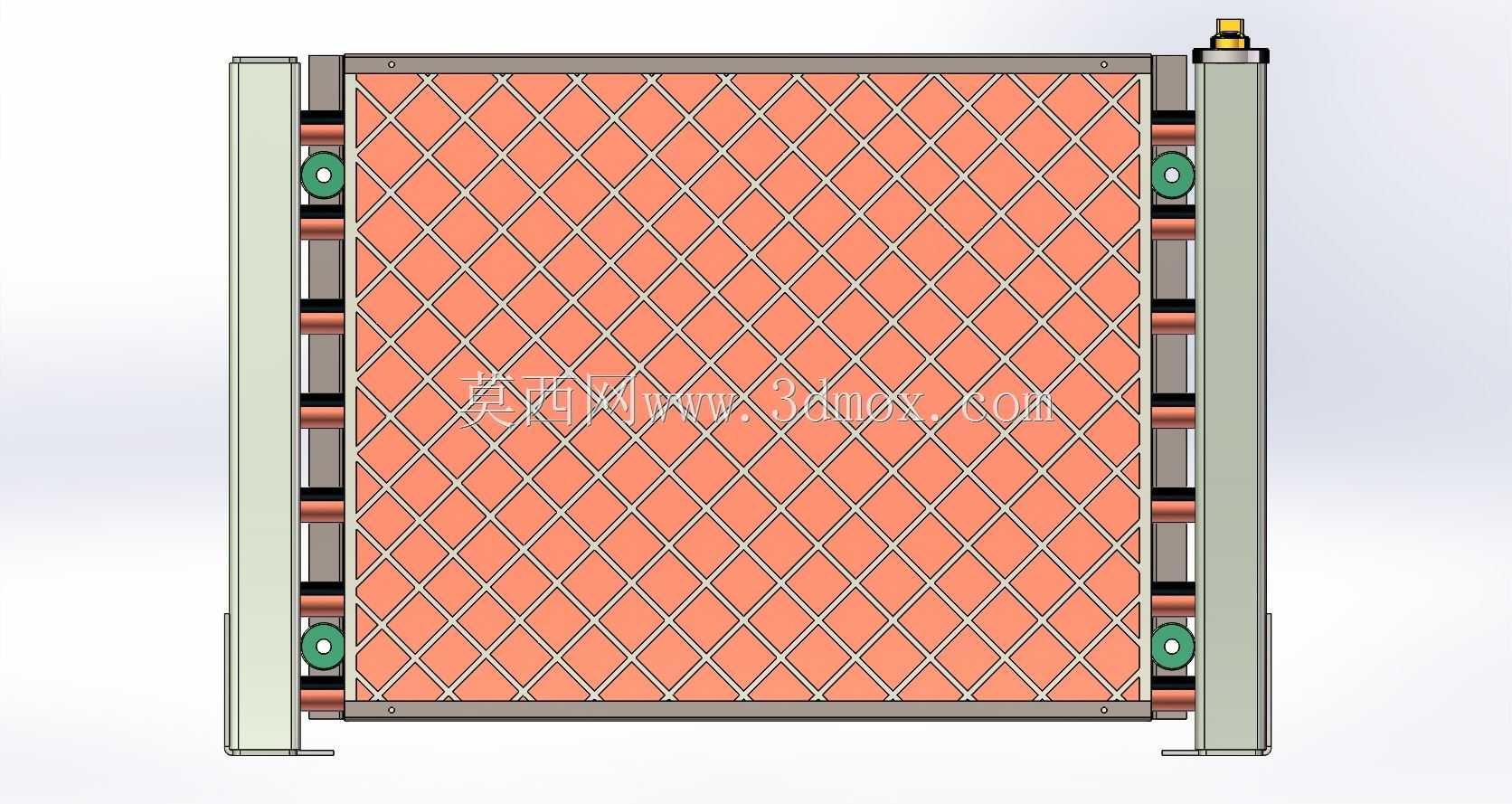

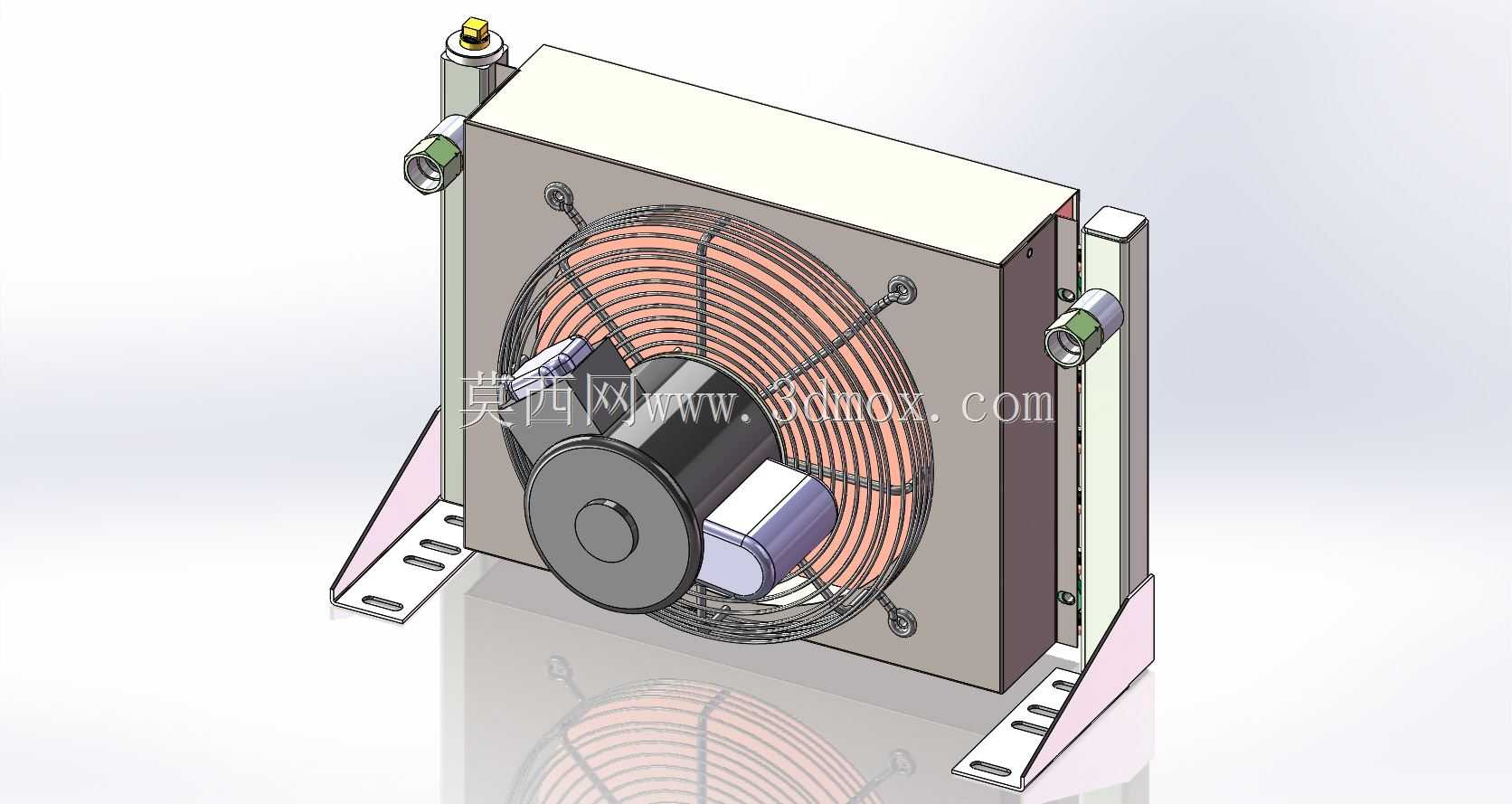

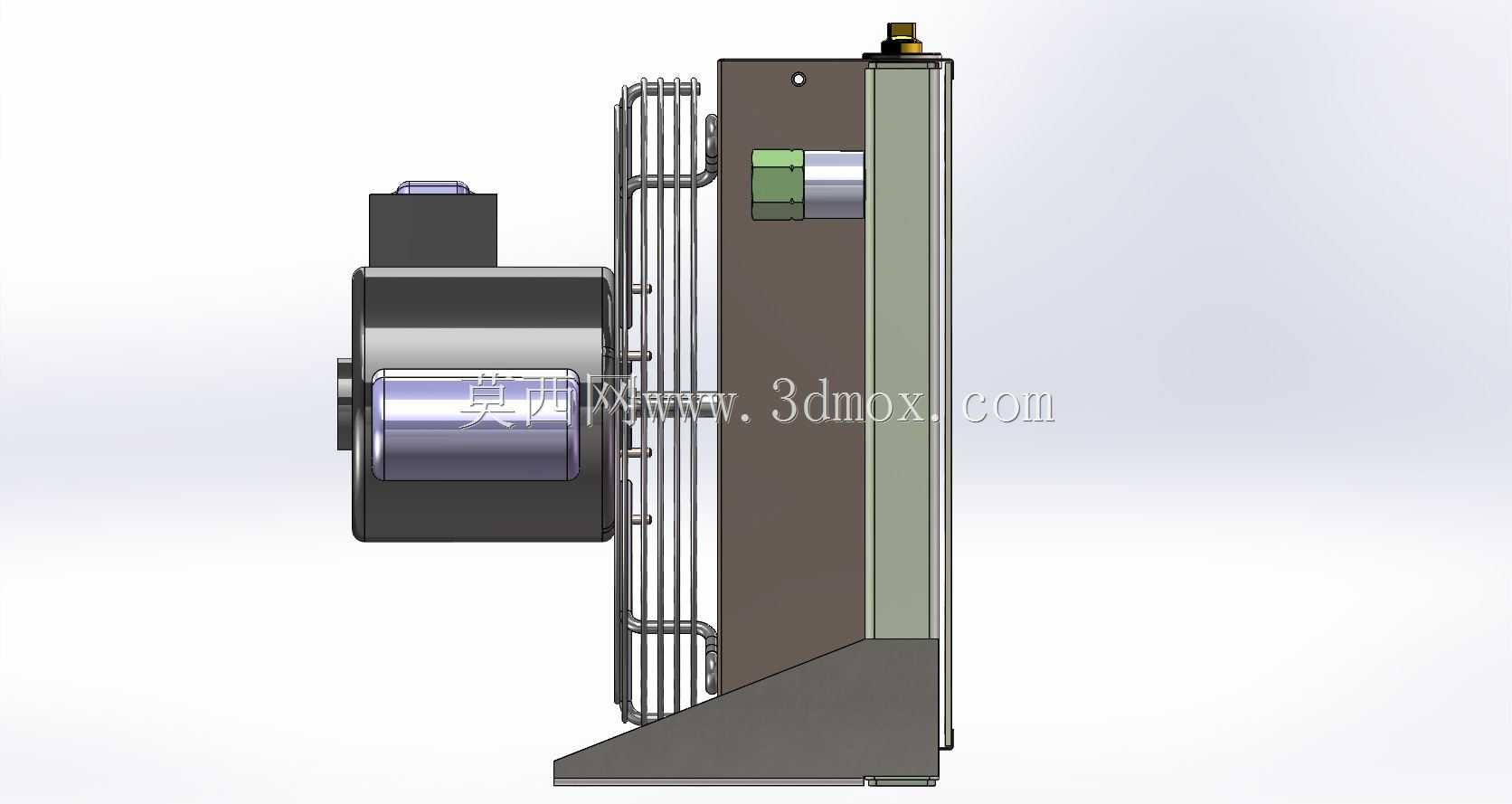

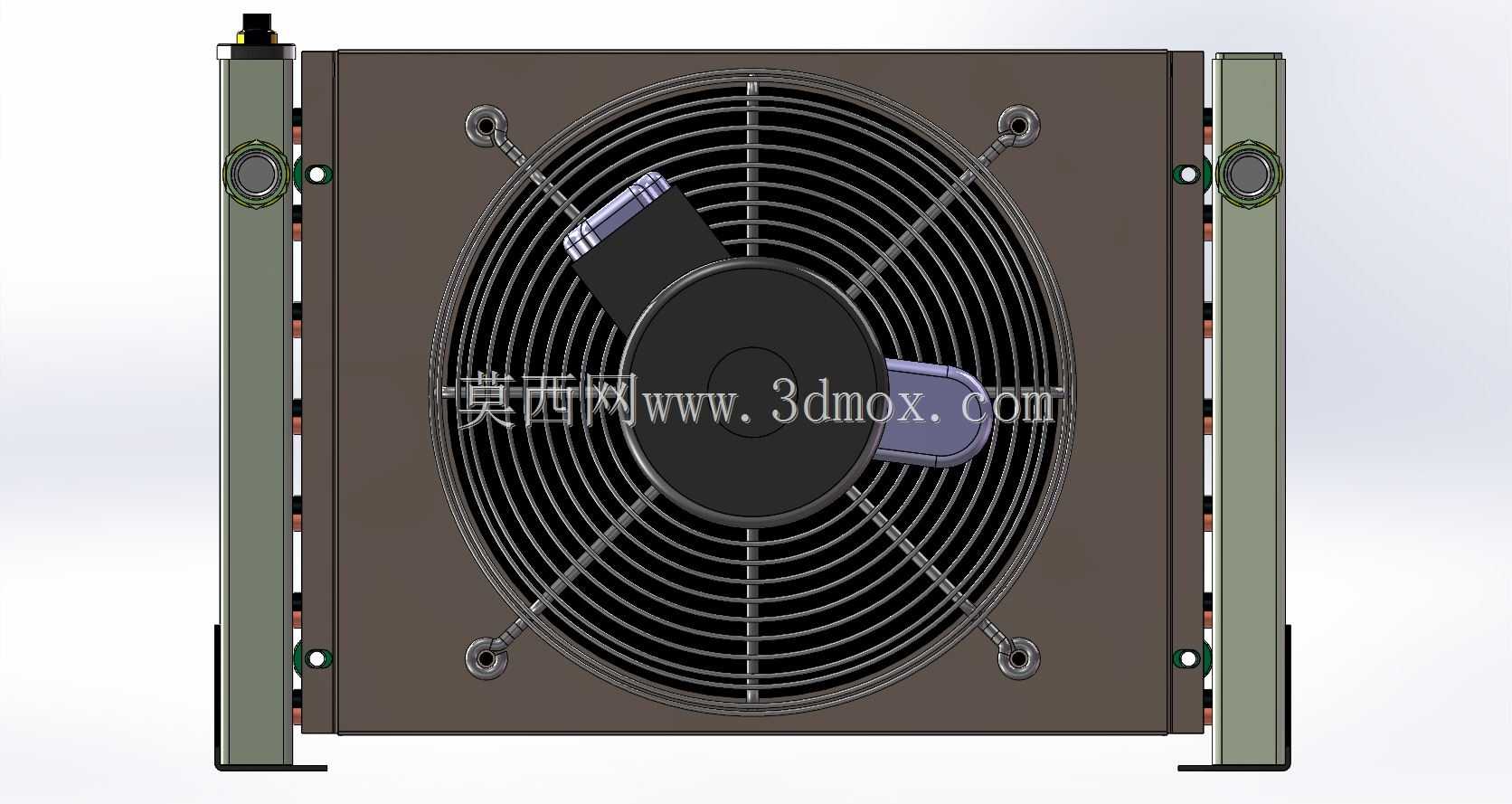

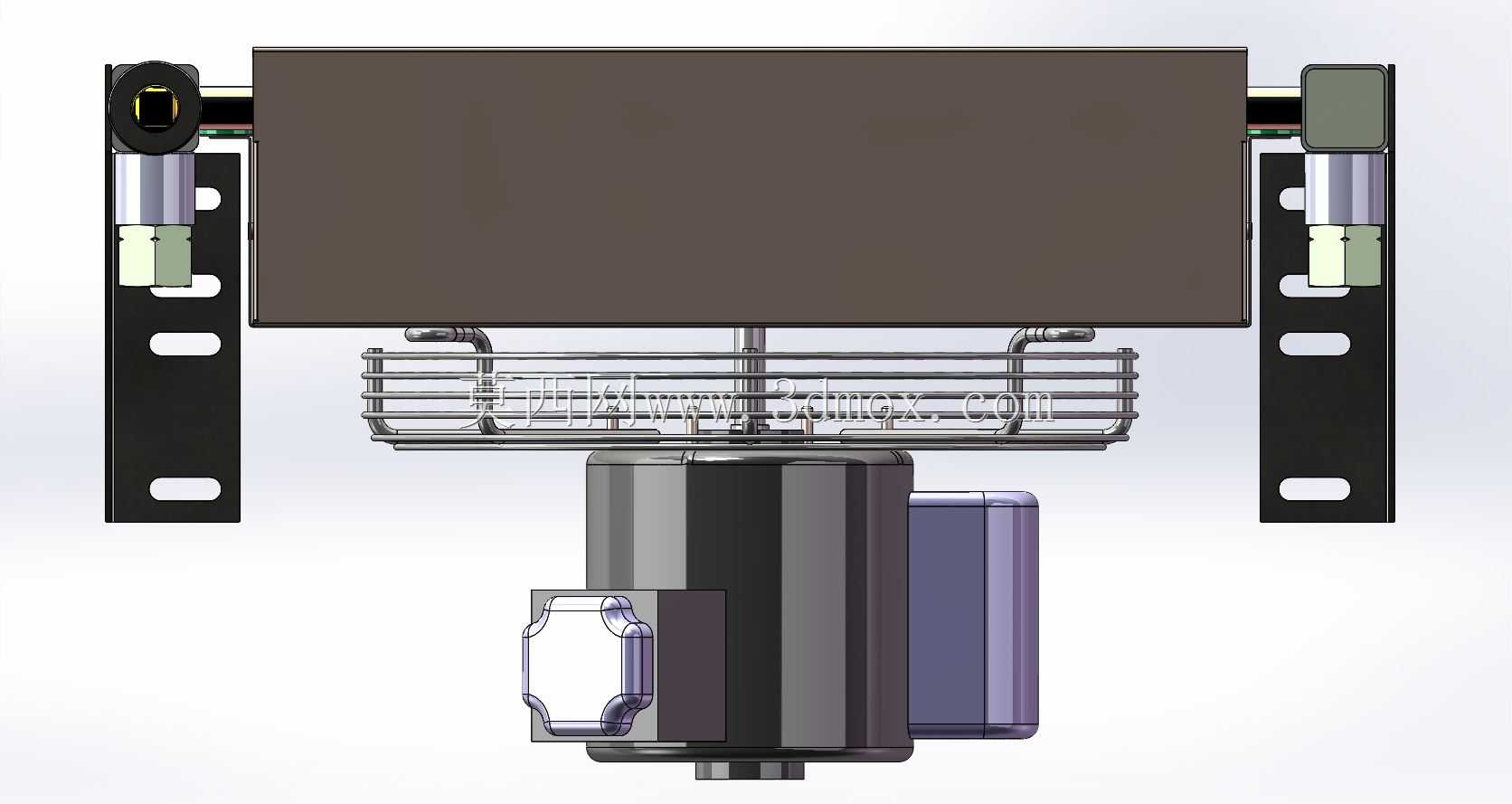

这款风冷式换热冷却装置，主要面向中小型液压系统、小型工业冷却回路、移动式工程设备的散热场景设计，可独立完成流体介质与空气的热量交换，将工作介质的温度稳定控制在合理区间，避免系统因油温过高出现密封件老化、油液粘度下降、传动效率衰减等问题，在小型液压站、工程机械散热回路、工业设备辅助冷却单元中都能适配使用。装置整体采用紧凑型方体布局，核心换热芯体采用板翅式结构设计，通过增大换热面积提升空气与介质的热交换效率，正面集成大直径轴流散热风机，风机采用防护网罩做安全隔离，既可以引导气流垂直穿过换热芯体带走热量，也能避免运行过程中异物卷入风机引发故障。装置两侧预留标准化流体接口，接口采用快接式结构设计，可直接对接不同管径的流体管路，无需额外加工转接接头，降低现场安装的适配成本。装置底部设计有带安装孔的L型支撑支架，支架采用折弯成型的钣金结构，既可以保证装置安装后的结构强度，也预留了足够的安装调节余量，安装时可根据现场布局选择卧式或侧装固定，适配不同设备的安装空间要求。设计过程中充分考虑了设备运行的振动兼容性，风机与芯体之间采用减震垫做隔离，可降低风机运行时的振动传递，避免长期运行出现管路接口松动、芯体焊点疲劳开裂的问题。装置侧边预留了温度传感器安装位，可根据使用需求加装温度检测元件，配合风机调速模块实现根据介质温度自动调节风机转速，在低负载工况下降低运行噪音与能耗。整体外形尺寸控制紧凑，安装边界预留充足，不会占用过多设备内部空间，进出接口采用同侧布局设计，可简化管路排布走向，减少管路弯折带来的流阻损失。换热芯体采用铝合金材质打造，兼顾轻量化与导热效率，外壳采用钣金喷塑处理，可适应工业场景下的油污、粉尘环境，长期使用也不会出现锈蚀问题，装置的流体流道经过优化设计，可降低介质在流道内的流动阻力，减少系统的压力损失，不会对主回路的介质流动造成额外负担。
