两立方反应器小型生产作业装置

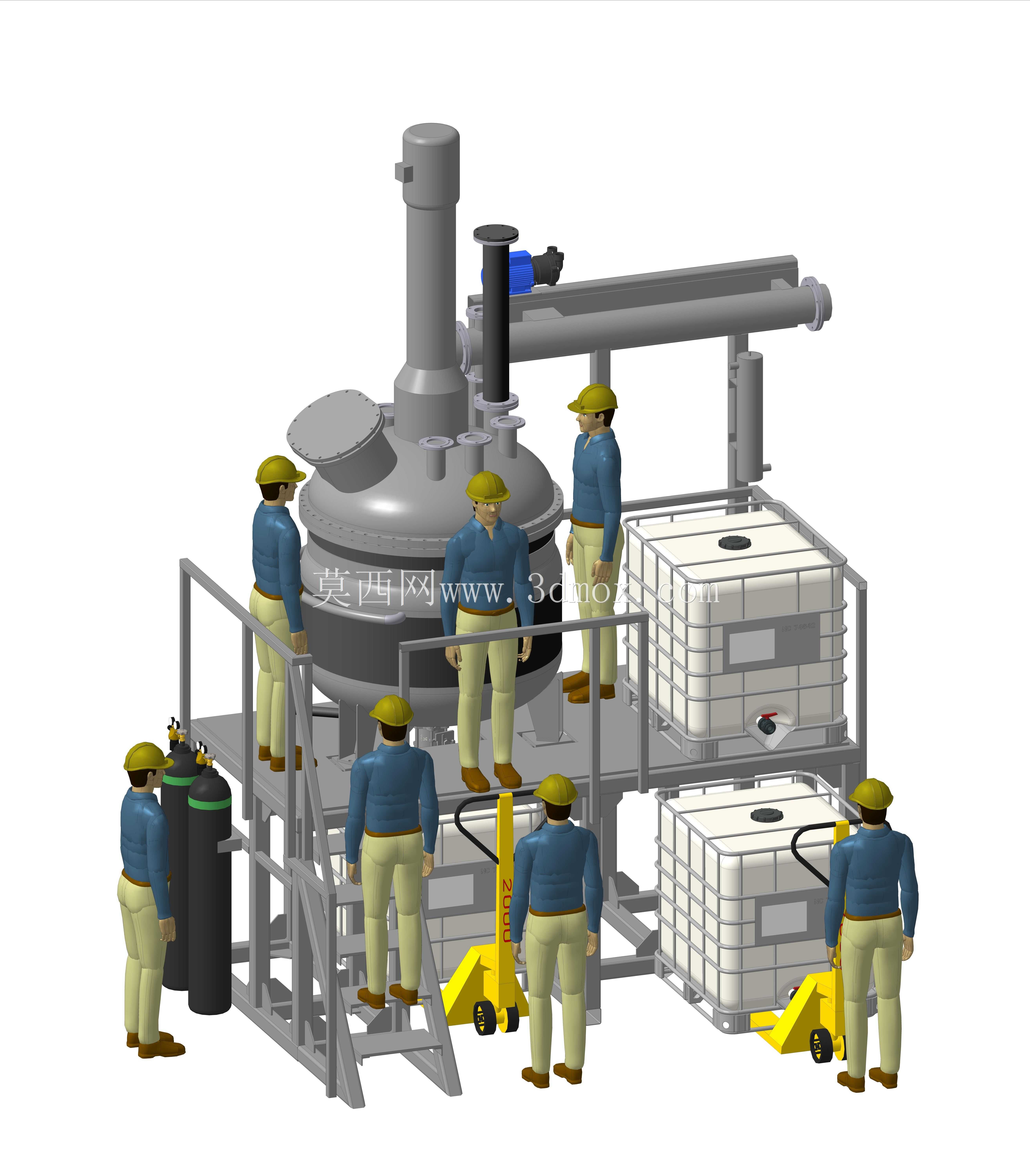

这套小型生产作业装置以两立方规格的核心反应罐体为中心搭建，主要面向精细化工、食品配料、小型助剂生产等小批量多批次的生产场景，适配日处理量十吨以内的中小规模产线需求，可完成物料混合、反应合成、恒温熟化等核心工艺环节，无需搭建大型连片生产车间，在层高不低于四米的标准工业厂房内即可完成布设，整体占地范围控制在六米长四米宽的区域内，预留出足够的人员操作与物料转运通道，适配老旧厂房改造、车间边角区域产能补充等灵活布设需求。装置整体采用分层式设计思路，核心反应罐体架设在钢制操作平台上，平台高度根据罐体出料口高度匹配设计，设置带防滑踏步的斜向爬梯连通地面与操作层，平台四周加装高度一米一的安全防护栏杆，避免作业人员在罐体旁操作阀门、观察反应状态时发生坠落风险，平台台面采用花纹钢板铺设，预留出阀门操作、人孔开启的操作空间，可同时容纳三名作业人员在平台上完成投料、参数调整、罐体巡检等操作。罐体旁配套布设两组高压气瓶，可为反应过程提供保护性气体输送、气压辅助出料等功能支持，气瓶通过固定支架牢靠固定在平台侧方，避免转运作业时发生碰撞倾倒。平台下方区域设置两处吨桶储料工位，分别承接反应完成后的成品物料、待投入反应的原料存储，工位旁预留手动液压搬运车的作业空间，物料装满后可直接通过搬运车完成转运，无需额外配备吊装设备，降低小型产线的设备投入成本。整套装置的管路布局沿平台支架排布，将进料管、出料管、排空管、气体输送管统一规整固定，避免管线杂乱影响人员通行与日常维护，罐体顶部的搅拌驱动机构、排气管道、观察人孔均按照日常操作的动线排布，作业人员在平台上无需大幅度移动即可完成所有常规操作。装置在设计时充分考虑小型工厂的人员配置特点，所有操作点位的高度均适配普通成年人的站立操作高度，无需额外搭建登高设施，日常巡检时可快速查看各个阀门、仪表的状态，降低作业人员的操作强度。同时整套装置的布局预留了后期加装温控模块、计量模块的扩展空间，可根据生产工艺的调整灵活加装配套组件，无需对整体平台结构进行大规模改造，适配小型生产企业灵活调整生产品类的实际需求，在有限的场地空间内实现从原料暂存、反应合成到成品中转的完整小型生产流程闭环。
