工业油桶混合搅拌装置结构设计

这款油桶搅拌装置主要面向工业生产中标准钢制油桶内的物料混合场景，广泛应用于涂料生产、润滑油调配、化工助剂混合、食品原料预混等领域，针对工厂内常用的200L标准钢制油桶设计，无需将物料转移至专用搅拌容器，可直接架设在油桶上方完成混合作业，大幅减少物料转移过程中的浪费与污染风险，同时降低作业人员的操作强度，提升小批量多批次物料混合的作业效率。

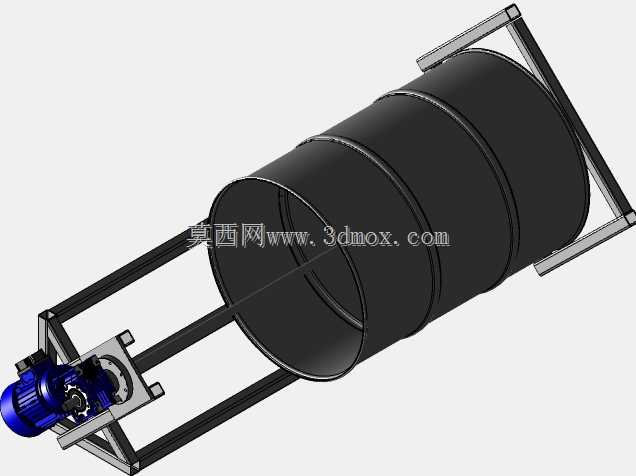

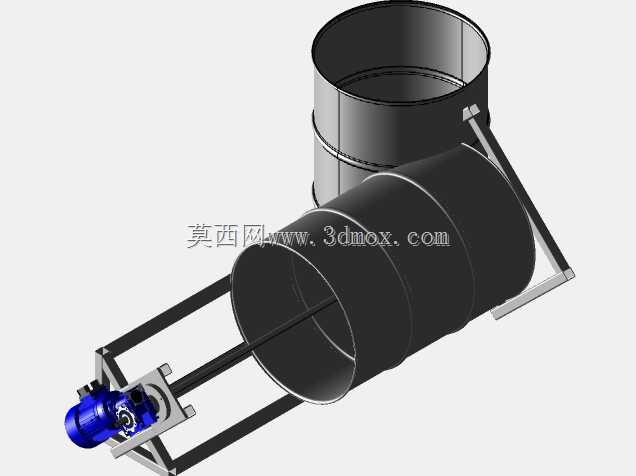

设备整体采用龙门跨架式结构设计，主体支撑框架为矩形方管焊接成型，框架内空尺寸适配标准油桶的外径，可直接跨放在油桶顶部边缘，框架底部设置有与油桶上沿匹配的定位卡扣结构，安装时无需额外打孔固定，直接卡合在油桶桶口边缘即可完成定位，安装过程单人即可操作，无需借助额外吊装或固定工具，适配不同壁厚的标准钢制油桶，安装边界可覆盖常规200L油桶的顶部轮廓，不会出现架体偏移或滑落的问题。

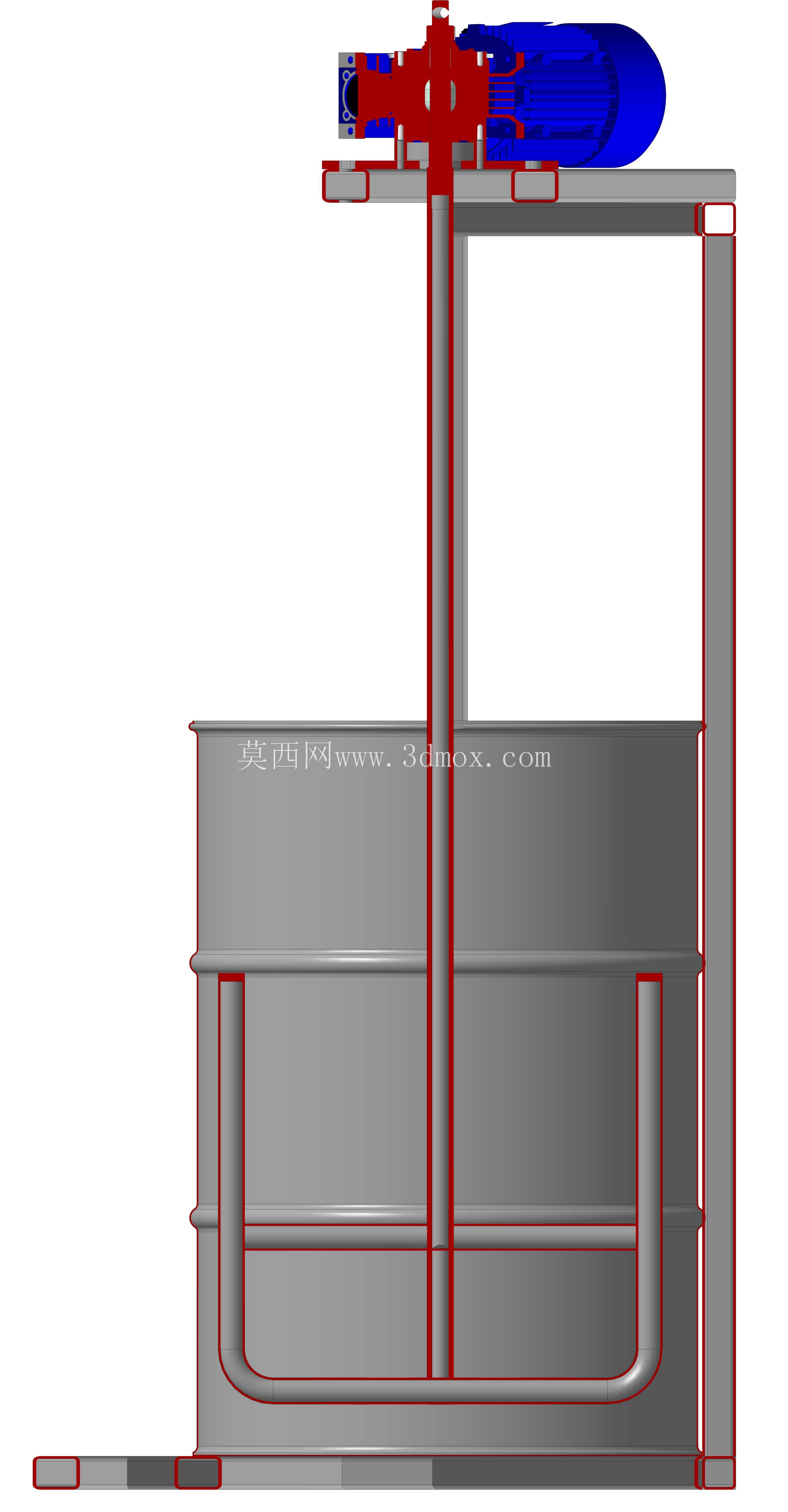

动力端采用卧式安装的驱动结构，输出轴垂直向下延伸至油桶内部，搅拌桨采用U型锚式结构设计，桨叶轮廓贴合油桶内壁弧度，搅拌过程中可带动桶内全腔物料流动，避免桶壁附近物料滞留分层，针对高粘度物料混合场景，桨叶边缘设置有柔性刮边结构，可在搅拌过程中刮除附着在桶壁上的物料，保证混合均匀度，同时避免物料长期附着桶壁变质造成的原料浪费。驱动部分与架体之间设置有减震缓冲结构，可降低搅拌过程中产生的震动传递，避免架体与油桶之间产生共振噪音，提升作业过程的稳定性。

设计过程中充分考虑了不同工况的使用需求，架体表面做了防腐防锈处理，可适配化工类、油类等多种物料的搅拌作业，不会因物料溅落造成架体腐蚀；整体结构采用模块化设计，驱动部分、架体、搅拌桨均可快速拆分，日常维护清洁时可快速拆卸，更换不同长度的搅拌桨即可适配不同液位的物料搅拌需求，无需更换整套设备。设备整体重心集中在架体中心位置，架设在油桶上时整体稳定性强，即使满桶物料高速搅拌也不会出现倾翻风险，作业过程中无需额外的扶持固定，可解放作业人员完成其他工序操作，适配车间内灵活移动的作业需求，可在不同工位的油桶之间周转使用，无需为每个储料桶单独配置搅拌设备，有效降低生产设备投入成本。
