立式多层油脂浸出湿粕脱溶烘干冷却装置

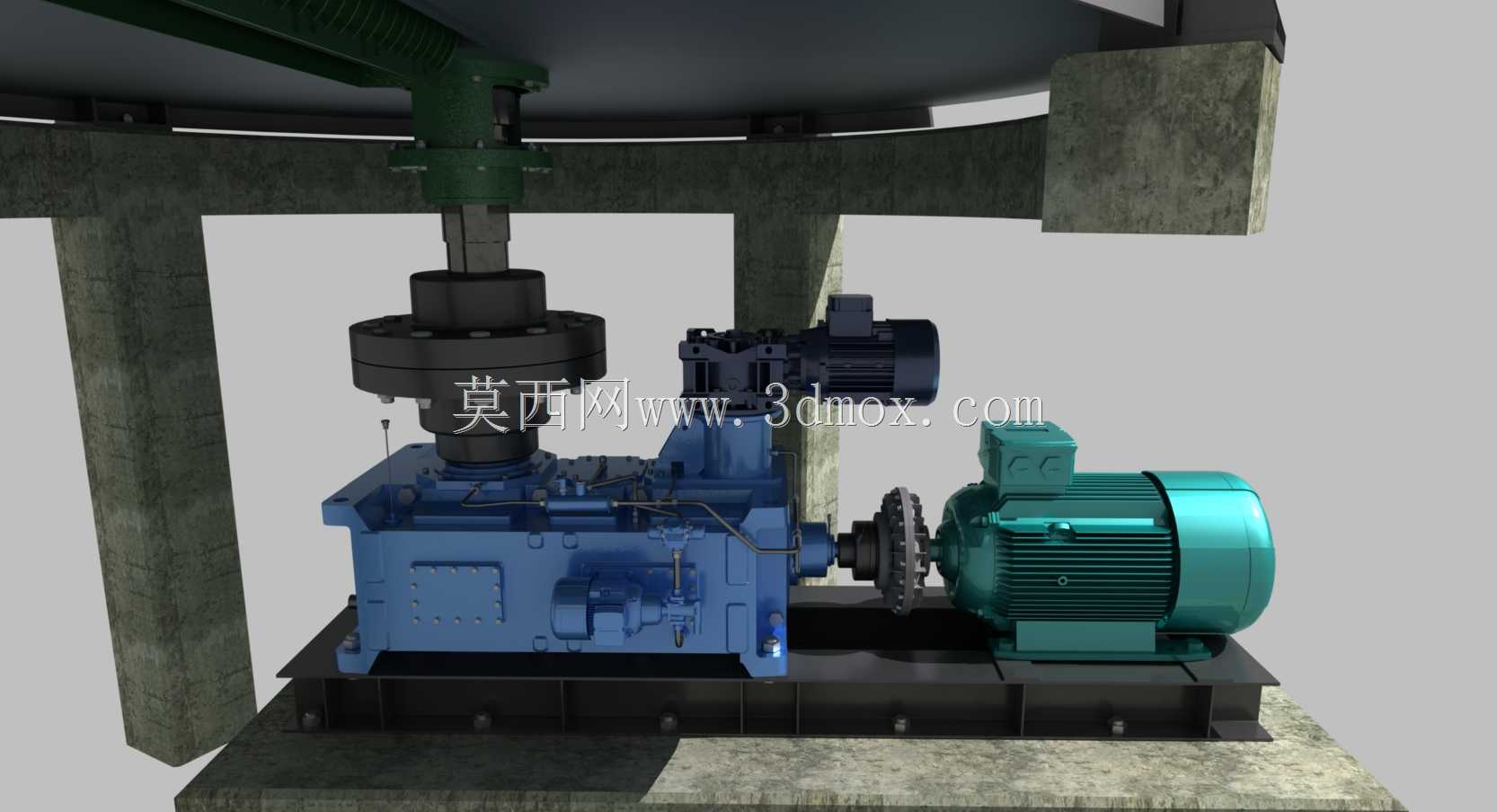

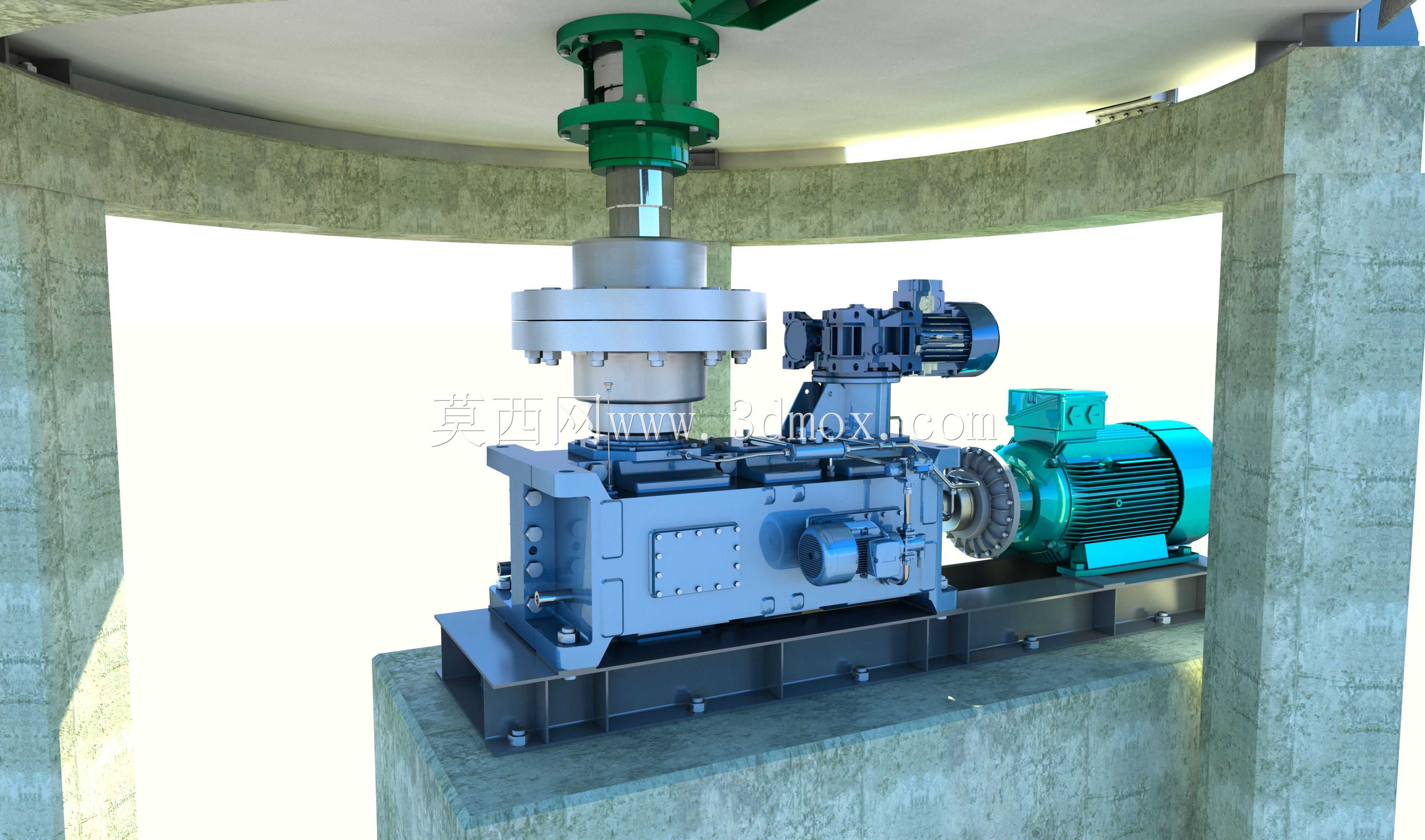

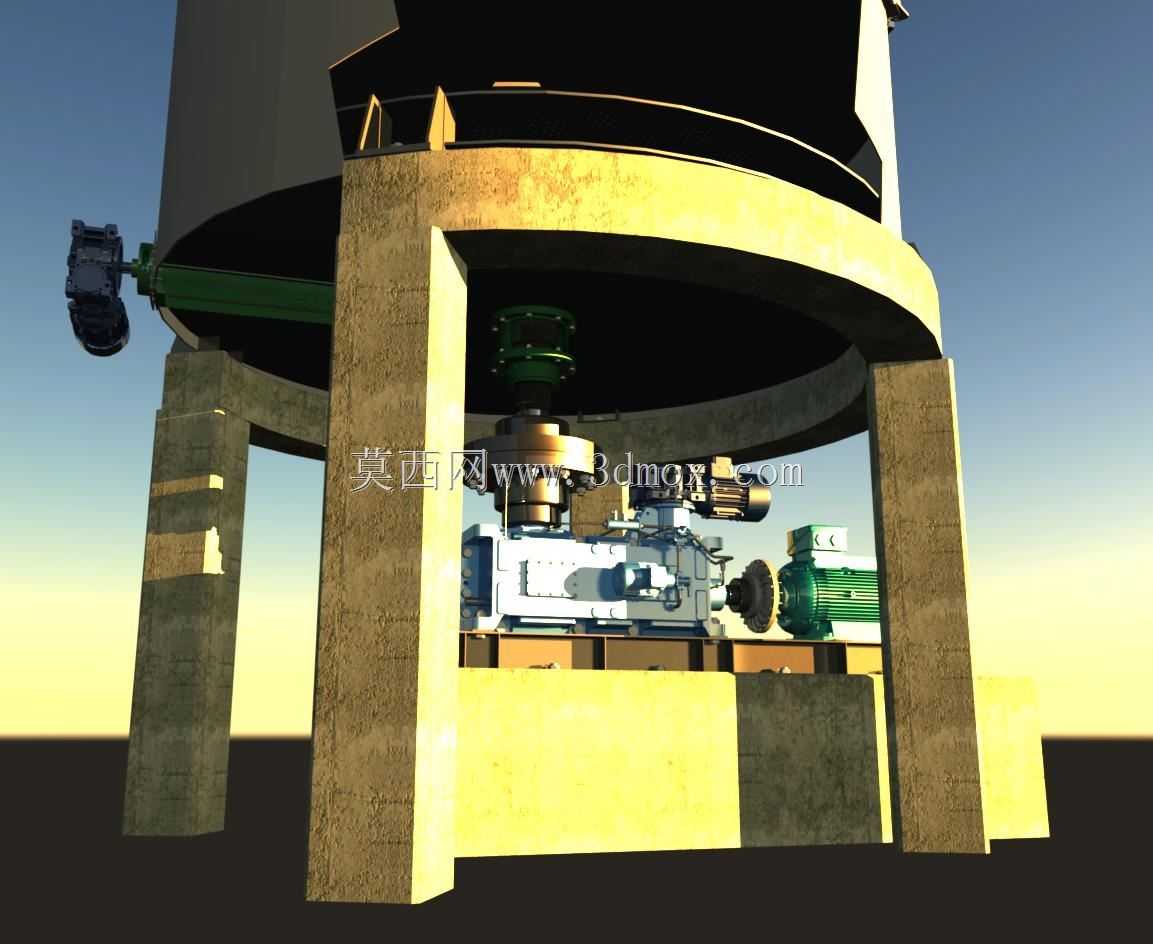

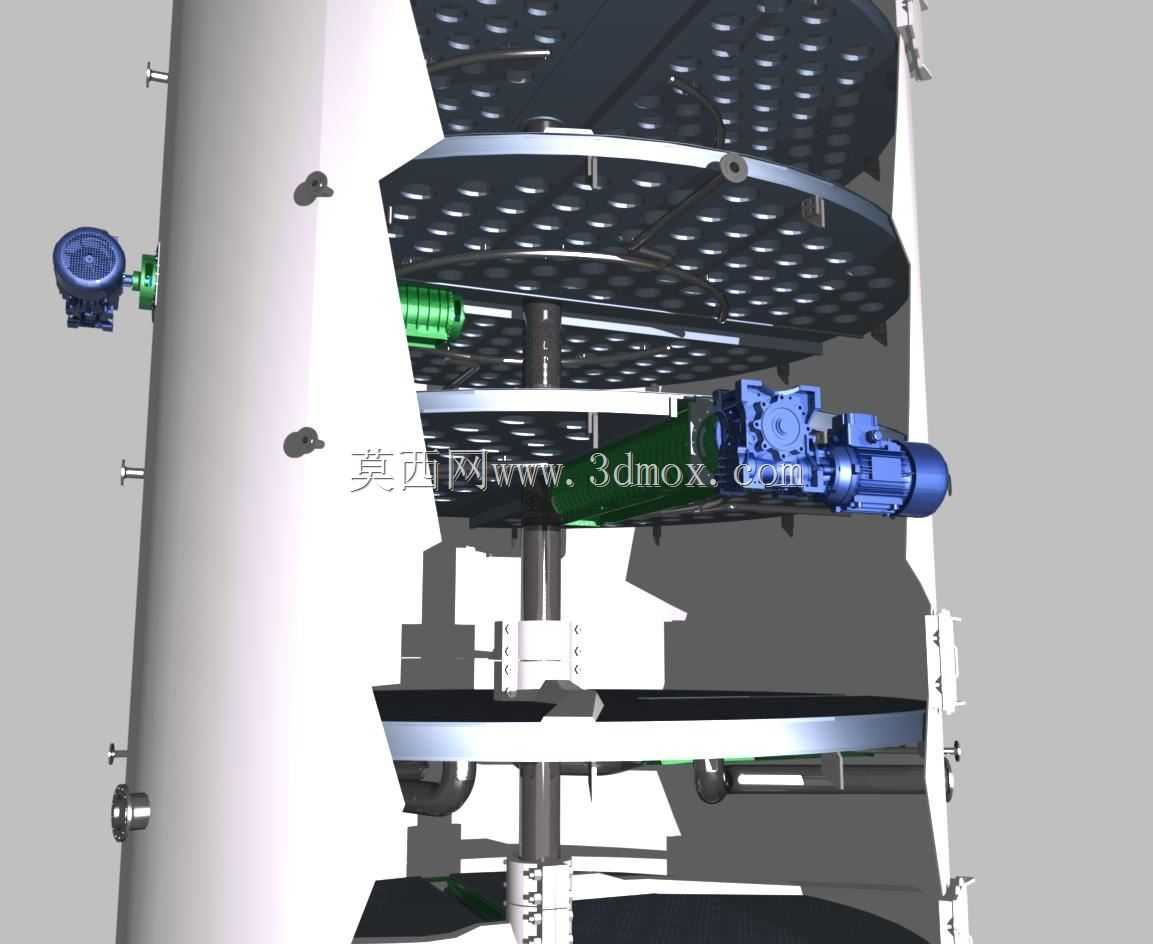

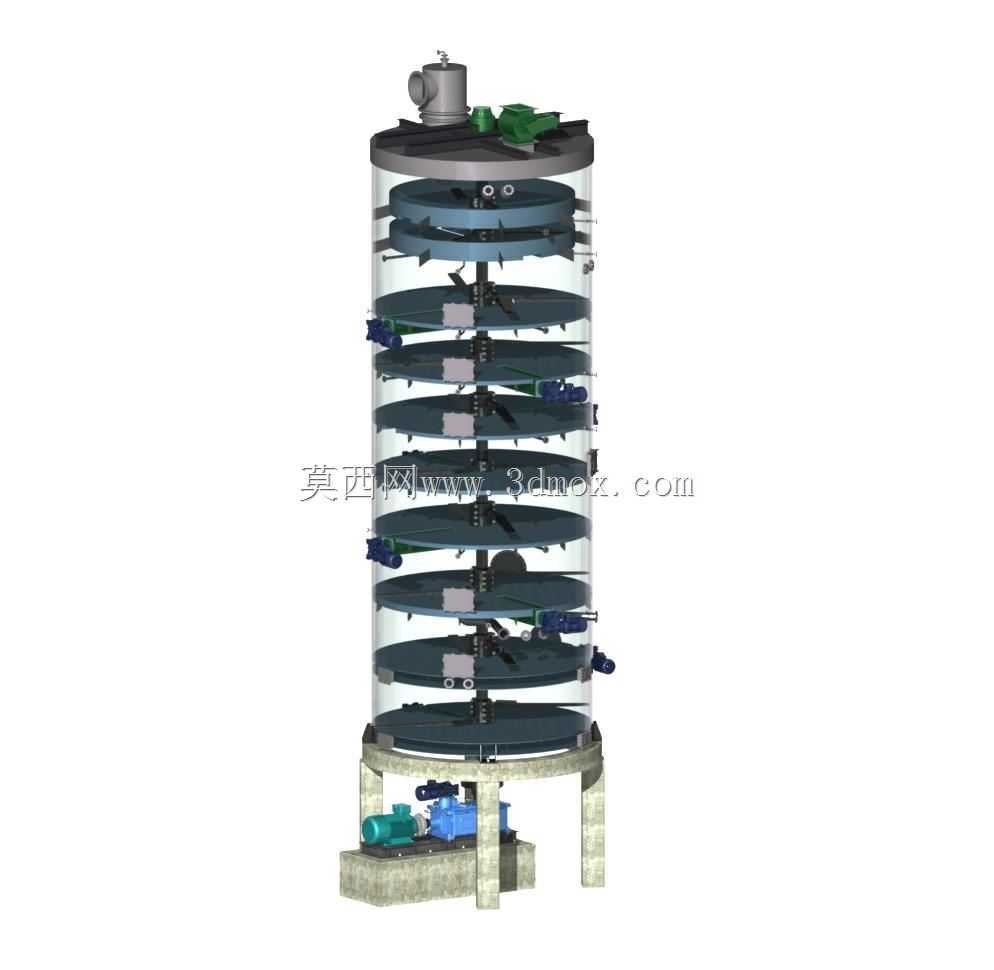

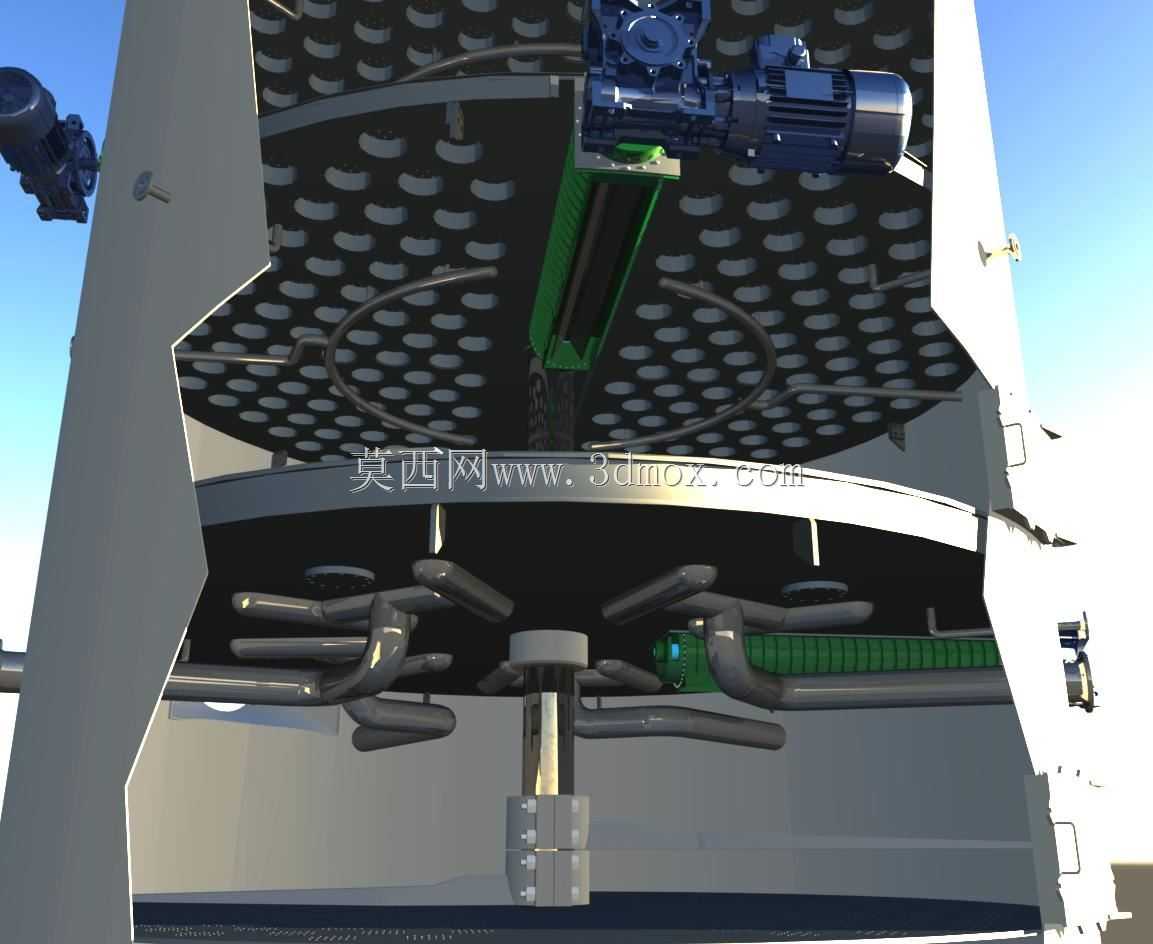

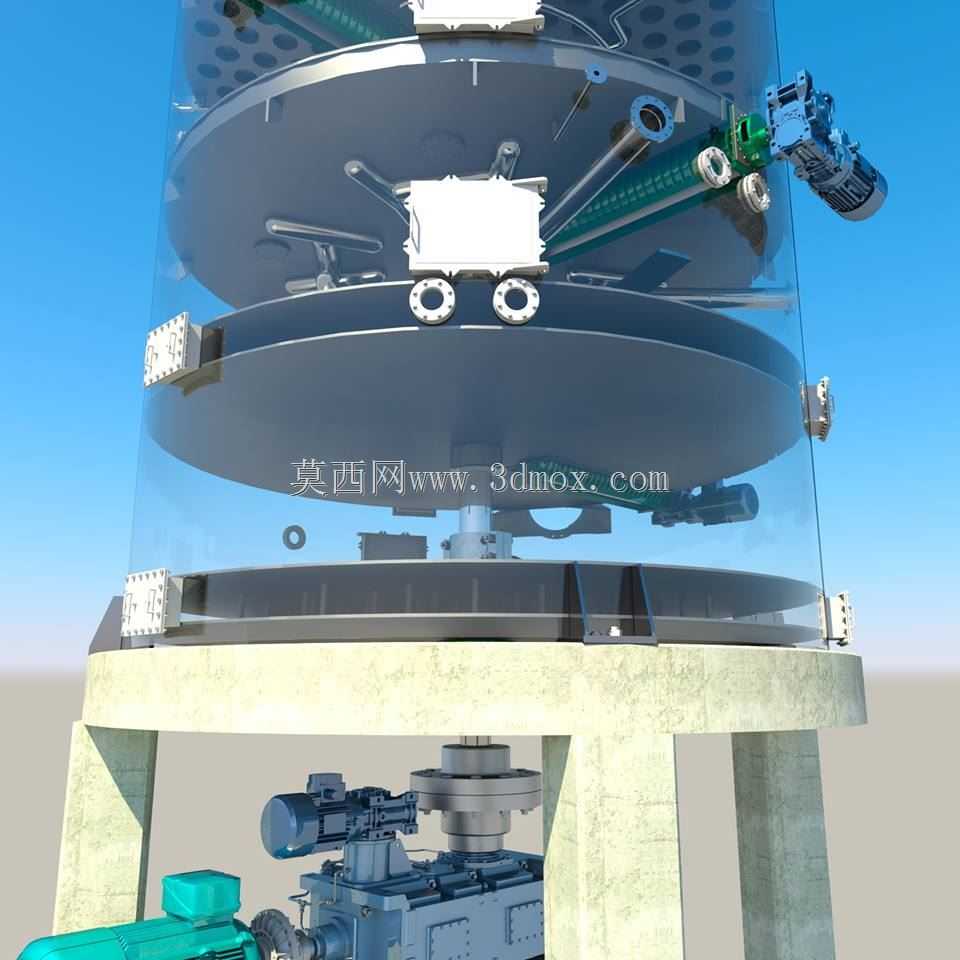

该设备是油脂制取加工生产线浸出工段的核心处理装备，主要部署在油料浸出工序的下游工位，衔接浸出器与粕料后续仓储、深加工环节，专门针对浸出后夹带溶剂的湿粕开展脱溶、烘干、冷却一体化连续作业，适配大豆、菜籽、花生、葵花籽等多种油料浸出湿粕的处理需求，可有效脱除湿粕中残留的萃取溶剂，同时将粕料水分、温度调整至符合成品粕储存与饲用、深加工的标准要求，避免溶剂残留带来的安全隐患与粕料品质劣变问题。设备整体采用立式圆柱形塔体结构，主体外壳采用透明可视化设计便于观察内部料层运行状态，内部沿竖直方向排布多层水平作业盘，每层盘体配套独立的料层翻动、推送机构，可让湿粕在自上而下逐层下落的过程中，依次完成预热脱溶、蒸脱烘干、通风冷却多段工序，底部设置驱动传动单元，通过立式主轴带动各层耙料机构匀速运转，精准控制每层料层的厚度与物料停留时间，顶部设置溶剂蒸汽导出接口与进料口，可将脱除的溶剂蒸汽输送至冷凝回收系统实现溶剂循环利用，侧部对应不同工序段设置蒸汽通入接口、热风接口与冷风接口，可根据不同油料的粕料特性灵活调整各段的温度、风量参数，保障脱溶效果与粕料蛋白活性不受高温破坏。设备底部采用混凝土支腿式支撑结构，安装时需匹配车间楼层的承重载荷预留安装基础，整体竖直布置的结构可大幅缩减车间平面占用面积，适配大、中、小型油脂加工厂的车间布局需求，设备进料端与浸出器的湿粕出料口采用密闭式溜管衔接，出料端与粕料输送设备密闭连接，全程保持微负压运行状态，避免溶剂蒸汽外泄引发安全风险，各层盘体之间设置密封隔层，可实现不同工序段的温度、压力独立控制，避免不同温区的气流串流影响处理效率，顶部设置的泄压与安全附件可在内部压力异常时快速泄压，保障生产运行的安全性，设备底部的驱动单元采用减速电机直连传动结构，传动平稳故障率低，可适配24小时连续化生产的作业需求，处理后的成品粕溶剂残留可达到国标食用、饲用粕的安全标准，水分含量稳定在安全储存区间，出料温度接近室温可直接进入后续包装或仓储环节。
