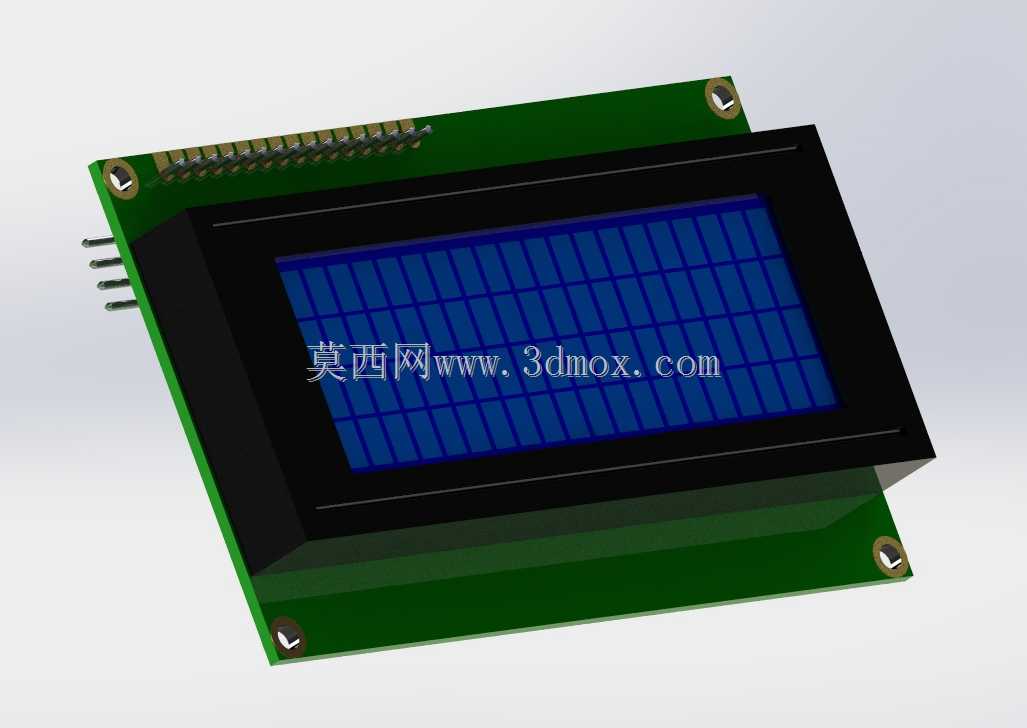

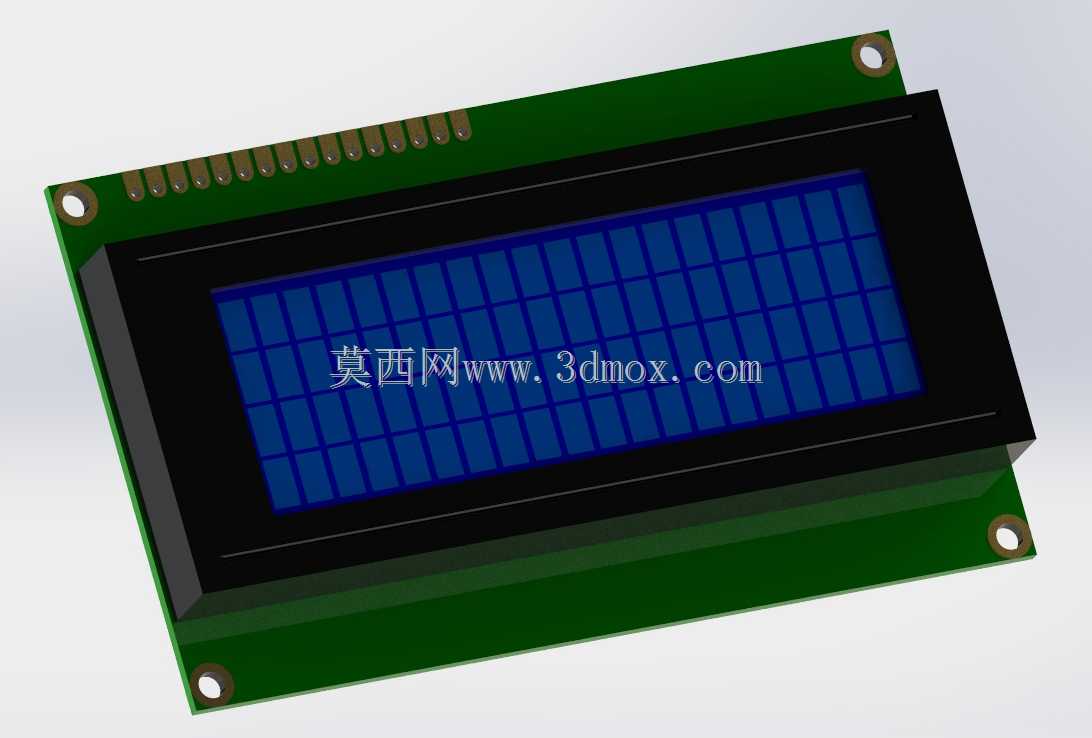

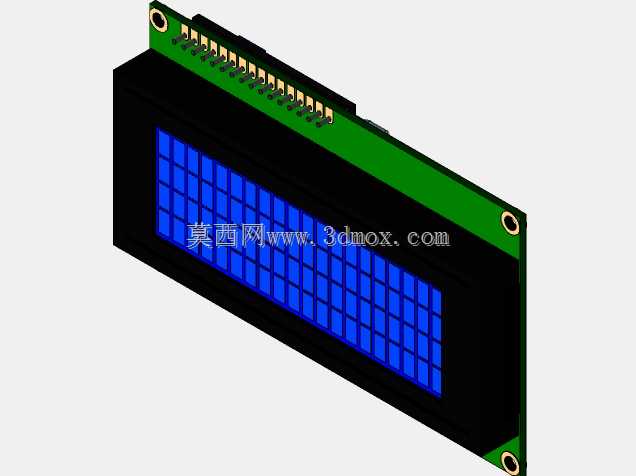

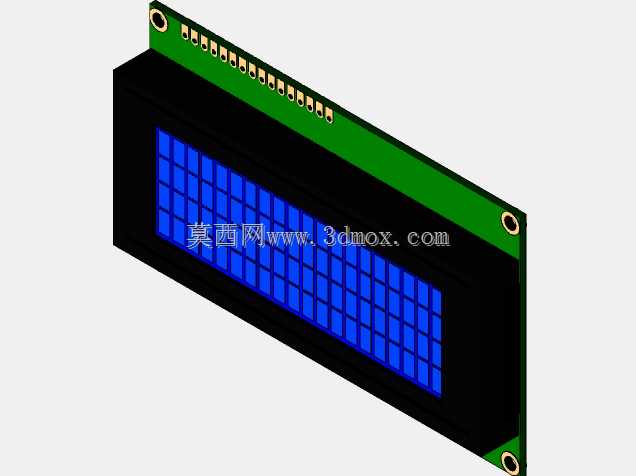

带I2C PCF8574模块的20x4字符液晶显示组件

这款集成I2C PCF8574扩展模块的20x4字符液晶显示组件，是嵌入式开发、工业控制、智能终端设备领域常用的人机交互核心部件，广泛应用于小型工控设备状态显示、物联网终端数据反馈、实验教学装置参数展示、小型智能仪器的信息输出场景中，能够在有限的面板空间内实现四行、每行二十个字符的信息展示，满足多参数同步显示的使用需求。

从实际用途来看，该组件可直接对接各类单片机、微控制器的I2C通信接口，无需占用过多IO引脚即可实现字符、自定义符号的显示输出，解决了传统并行液晶显示屏接线复杂、占用主控引脚资源多的痛点，尤其适合引脚资源紧张的小型嵌入式项目使用，能够稳定输出设备运行参数、操作提示、故障代码、传感采集数值等各类文本信息，帮助操作人员快速掌握设备运行状态。

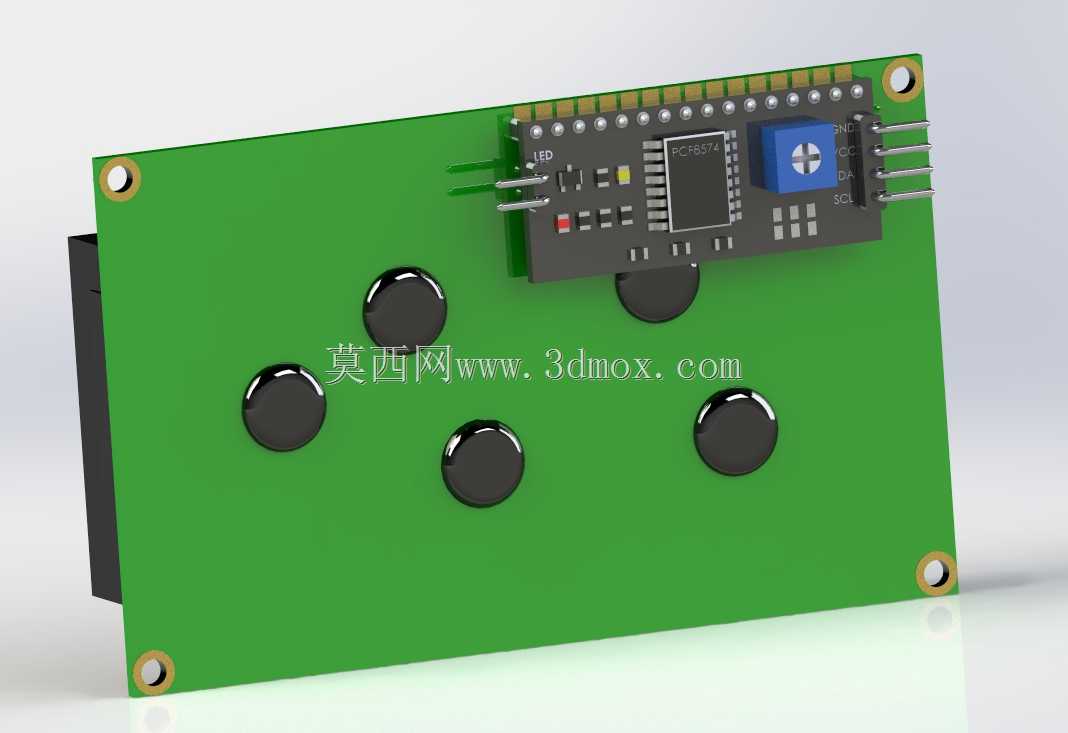

在功能特性上，板载的PCF8574芯片完成了并行接口到I2C总线的转换，仅需SDA、SCL两根通信线即可完成全部显示控制，同时板载对比度调节电位器，可根据使用环境的光线条件调整显示对比度，保证不同光照下的字符清晰度；蓝色背光的显示面板搭配白色字符，具备较高的显示对比度，在弱光环境下也能清晰辨识内容，模块自带的安装固定孔位可直接适配标准面板安装需求，排针接口支持直插焊接或杜邦线连接，适配不同的组装接线场景。

设计思路上，该组件将液晶面板、驱动转接电路、背光电路、接口电路集成在同一块PCB基板上，整体采用层叠式布局，液晶面板通过固定胶框与PCB基板牢固结合，转接芯片与外围元件布置在液晶面板下方的PCB空余区域，最大化压缩整体占用空间，同时在PCB边缘预留标准间距的排针接口，兼顾焊接安装与快速接线的使用需求；电路设计上预留了背光控制引脚，支持主控端对背光进行开关控制，可在设备待机状态下关闭背光降低整体功耗，适配低功耗供电的嵌入式项目需求。

外形尺寸与安装边界方面，该组件整体外形遵循工业级2004液晶的标准尺寸规范，PCB基板四角预留M3规格的安装固定孔，孔位间距匹配通用液晶安装支架的尺寸标准，安装时仅需在设备面板预留对应尺寸的显示窗口，通过螺丝即可完成组件的牢固固定；组件整体厚度控制在较低范围，不会占用过多设备内部的纵深空间，适配薄型面板、小型手持设备的内部空间布局要求，排针接口伸出方向与PCB平面平行，接线后不会额外增加组件的整体厚度，方便设备内部的走线整理与结构装配。
