手动平衡式摇杆按压工装结构设计

该摇杆结构属于手动操作类工装执行部件，主要应用于小批量零部件压装、小型工件定位压紧、工位辅助装夹等生产场景，在电子元器件引脚压合、小型塑胶件装配对位、五金小零件铆接预压等工序中，可替代纯手动按压作业，降低操作人员手部受力负荷，同时保证施压过程的稳定性与对位精度，适合无气源电源的简易工位、维修调试工位以及小批量试生产产线使用，无需外接动力源即可完成施压作业，部署灵活不受场地动力条件限制。

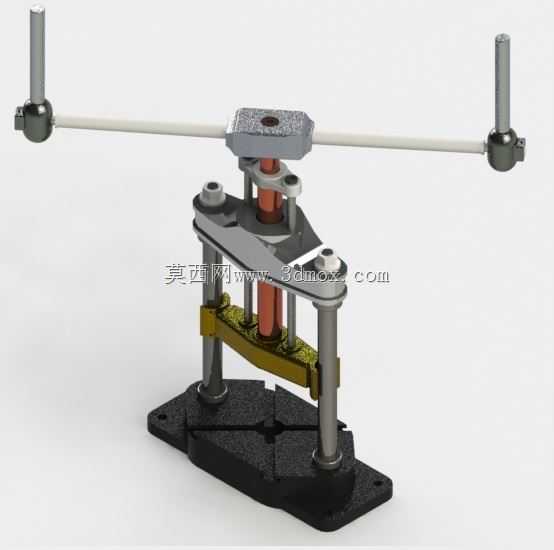

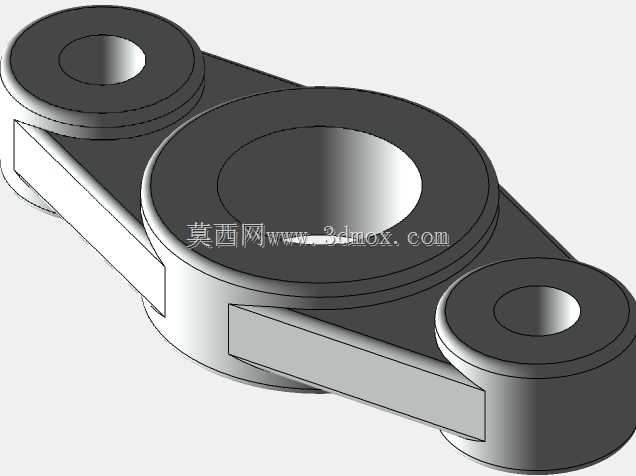

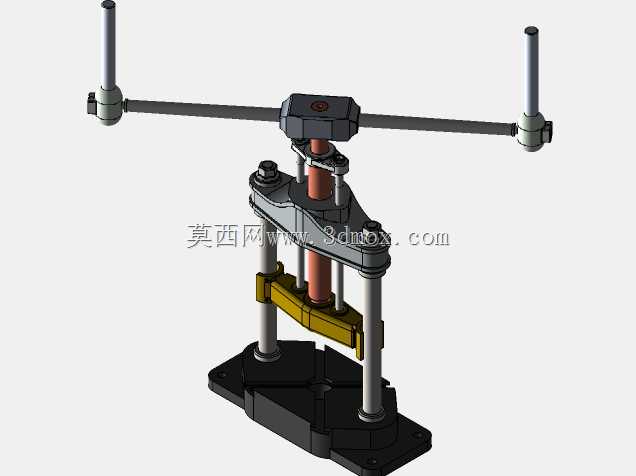

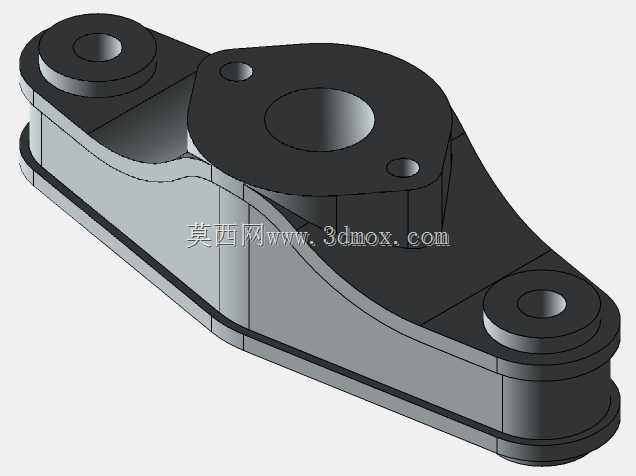

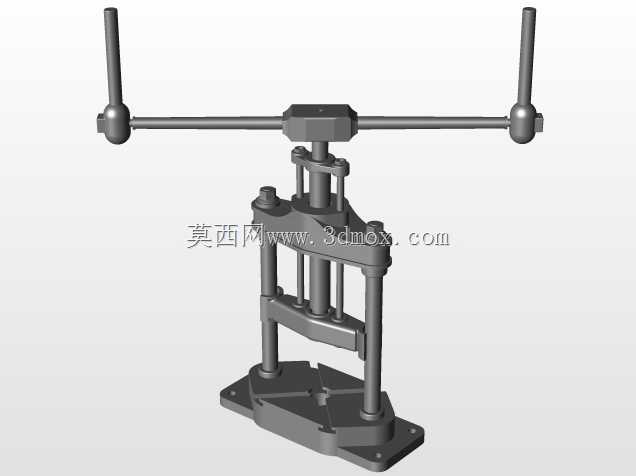

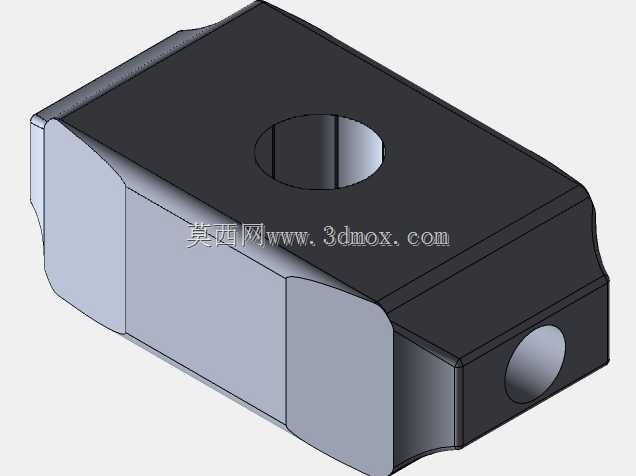

从实际用途来看，该结构通过两端带握柄的横向摇杆作为动力输入部件，操作人员握持两端握柄向下施力时，可通过中部的传动块将横向摆动力转化为垂直方向的下压力，带动中部压杆沿垂直导柱方向做直线下压动作，压杆下端可根据作业需求更换不同规格的压头，适配不同形状、尺寸的工件压装需求。底座设置有带定位槽的安装平台，可通过螺栓将整体结构固定在工作台面，平台表面的T型槽结构可搭配快速夹块对工件进行预定位，保证压装过程中工件不会出现偏移错位。

在功能特性上，该结构采用对称式平衡设计，横向摇杆两端受力均匀，操作人员施力时无需刻意调整发力角度，即可保证压杆垂直下压，避免单侧受力导致的压杆卡滞、压装偏斜问题；两侧垂直导柱采用光轴配合直线轴承的导向结构，下压过程顺滑无卡顿，回程时依靠压杆外围的弹性复位件自动抬升摇杆，无需手动抬升复位，操作连贯性强；中部传动块设置有限位结构，可限制压杆的最大下压行程，避免过度下压导致工件压损或结构件变形。

设计思路上，整体采用模块化拆分设计，底座、导柱、传动架、摇杆、压杆均可单独拆分更换，易磨损的导套、复位件等部件采用标准件选型，降低后期维护成本；结构受力路径经过优化，操作人员施加在摇杆上的力经过杠杆放大后传递至压头，可在较小的手部施力下获得足够的压装力，符合人体工程学操作要求，长时间操作不易产生疲劳。

安装边界方面，整体底座为矩形板式结构，四个角设置有沉头安装孔，安装时需保证底座固定面平面度公差不超过0.1mm，避免导柱安装倾斜导致下压卡滞；横向摇杆处于最高复位位置时，整体横向占用空间为摇杆两端握柄的最大间距，操作时需在摇杆两侧预留不小于100mm的操作空间，方便操作人员握持施力；压杆处于最低行程位置时，压头下端面与底座平台表面的最小间距可通过调整压杆伸出长度进行适配，可兼容高度在0-50mm范围内的不同工件压装需求，导柱间距设置为通用工装标准尺寸，可适配多数小型工件的装夹空间要求。
