ABB自动焊接机械臂工作站布局方案

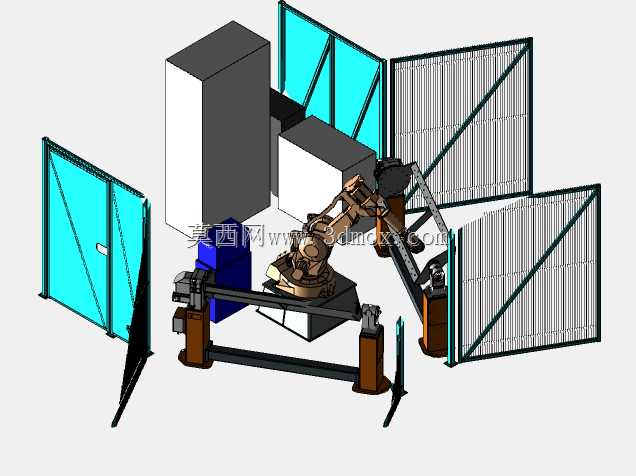

该套布局方案面向金属结构件自动化焊接生产场景打造，核心适配中小批量、多品类五金构件、小型结构件的自动焊接作业需求，可覆盖车间内弧焊、点焊等常规焊接工序的工位搭建，替代传统人工焊接工位存在的作业强度大、焊接质量波动大、弧光烟尘伤害作业人员等痛点。整套工作站以六轴ABB工业机械臂为作业核心，机械臂安装在工位中心的基座位置，作业半径可覆盖两侧的焊接工装变位机区域，变位机采用双支撑翻转结构，可带动待焊工件完成多角度回转、翻转动作，配合机械臂的多轴联动，能够让焊枪抵达工件所有待焊焊缝位置，避免出现焊接死角，保障焊缝成型均匀一致，减少后续补焊、打磨的工序工作量。工作站外围配置模块化安全防护围栏，围栏采用框架加防护网的结构，其中检修侧配置带安全联锁的平开门，日常维护、工件上下料辅助操作时可开启，设备运行时门体锁止，避免无关人员误入作业区域；围栏的防护网可有效阻隔焊接弧光、飞溅焊渣向外扩散，降低焊接作业对车间其他工位的干扰，同时在围栏对应上下料的位置预留了足够的操作空间，方便作业人员完成待焊工件装夹、成品工件取下的操作。布局设计阶段充分考虑了车间现场的安装边界，整套工作站的占地尺寸适配常规中小型生产车间的工位规划，不需要对车间原有地面做大规模改造，设备基座可直接通过膨胀螺栓固定在硬化地面上，外围围栏采用模块化拼接结构，可根据现场实际的工位排布需求微调围栏的拼接角度与位置。整套布局将焊接电源、控制柜体等辅助设备布置在机械臂侧后方的非作业区域，既不干扰机械臂的正常运动轨迹，也方便运维人员日常检查设备接线、调试焊接参数，走线全部采用地面线槽隐藏布置，避免现场管线杂乱带来的安全隐患。工位两侧的变位机采用对称布局，可实现一侧工位焊接作业、另一侧工位完成工件装拆的并行作业模式，大幅减少机械臂的等待空载时间，有效提升单工位的生产效率，适配车间连续化生产的作业节奏。
