多爪式机器人抓取夹持执行机构

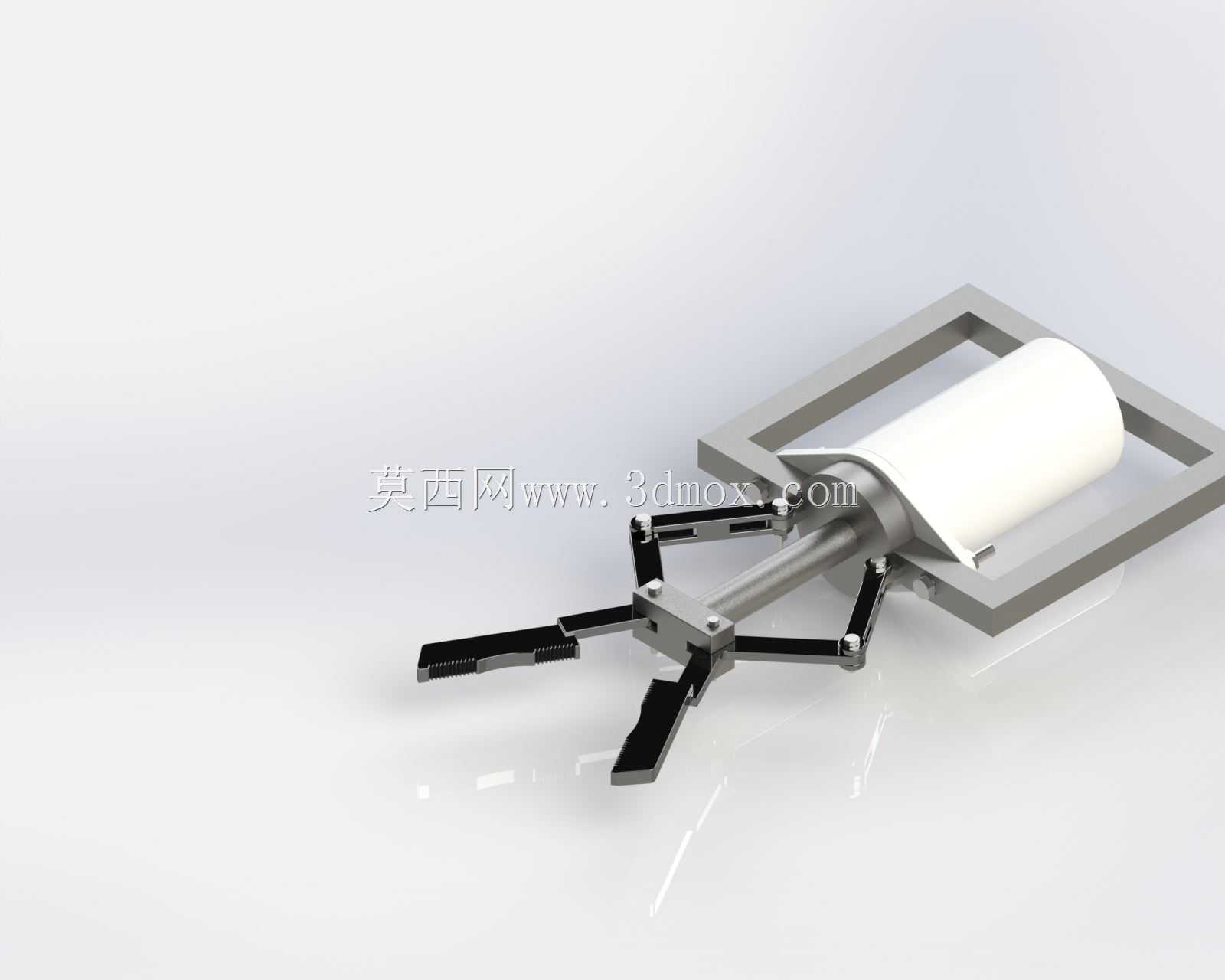

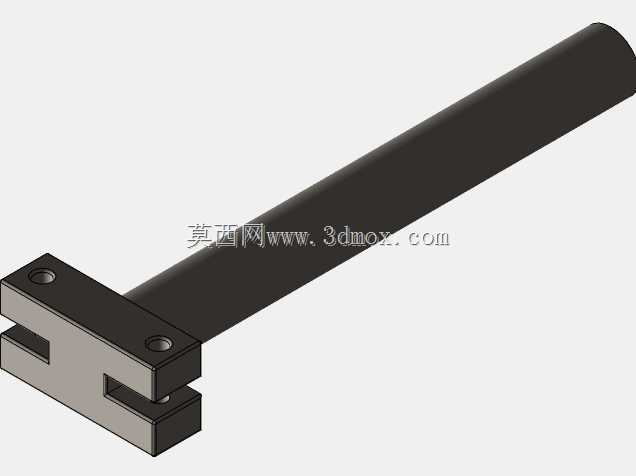

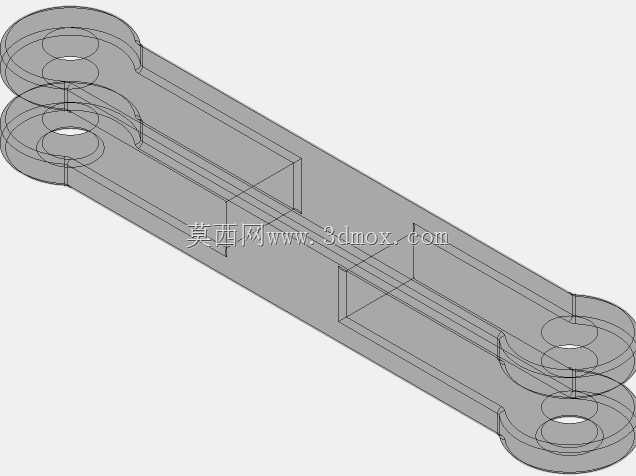

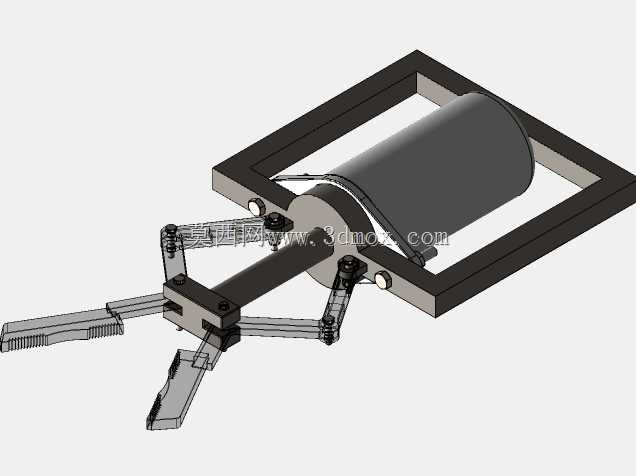

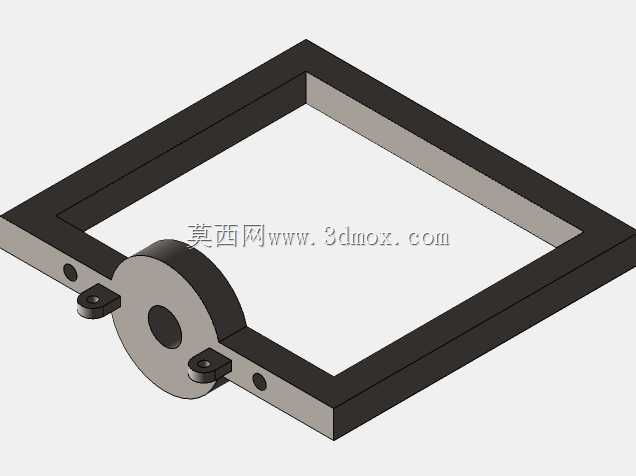

这款多爪式夹持执行机构，是面向轻型自动化作业场景开发的末端抓取部件，核心适配小型工业机器人、水下遥控潜器、教学实训机械臂等设备的末端作业需求，可覆盖3C电子小件分拣、水下样本采集、轻型工件转运、实验室精密操作等多类作业场景，能够在常规干燥车间、浅水环境、常规温湿度作业空间内稳定完成抓取动作。从实际用途来看，该机构可替代人工完成重复性的小件抓取、移位、放置动作，在水下作业场景中可搭载于遥控潜器完成水下小型物件的打捞、样本夹取作业，在教学场景中可作为机械原理实训载体，帮助学习者理解连杆传动、多爪同步夹持的运动逻辑，在轻型自动化产线中可搭配小型机械臂完成小尺寸零件的上下料、工位转运作业。从功能特性来看，该夹持器采用三爪同步收拢的夹持逻辑，夹持动作通过中心推杆的轴向位移驱动三组连杆机构同步运动，带动三个夹爪沿预设轨迹完成收拢、张开动作，夹持过程中三个夹爪的运动行程完全同步，可保证被夹持物件的受力均匀，避免偏载导致的物件脱落、夹伤问题；夹爪内侧做了防滑纹理设计，可提升与被夹持物件表面的摩擦力，针对表面光滑的圆柱类、方块类小件都能实现稳定夹持，不会出现打滑松脱的情况；整体传动结构无复杂冗余部件，运动副之间的摩擦阻力小，驱动端仅需搭配小行程直线驱动元件即可完成开合动作，不需要复杂的多轴协同控制，调试门槛低，运行稳定性强。从设计思路来看，该机构采用了对称式的结构布局，三组夹爪沿中心轴线呈120度均匀分布，所有传动连杆的尺寸、铰接点位置完全一致，从根源上保证了夹持动作的同步性；框架式的安装基座既减轻了整体自重，又预留了充足的驱动元件安装空间，可根据实际搭载需求适配微型电动推杆、小型气缸等不同类型的直线驱动部件，不需要对主体结构做额外修改即可完成适配；夹爪部分采用可拆卸式的设计思路，可根据被夹持物件的外形、材质更换不同形状、不同材质的夹爪端头，比如针对易碎物件更换软质硅胶端头，针对异形物件更换仿形夹爪，拓展不同场景的适配能力。从外形尺寸与安装边界来看，该夹持器整体呈轴向对称布局，收拢状态下最大外径不超过120毫米，张开状态下夹爪最大外沿尺寸不超过180毫米，整体轴向长度控制在200毫米以内，自重较轻，不会给搭载的机械臂、潜器带来过大的负载负担；安装端采用标准的法兰式连接接口，可直接对接常规小型机械臂的末端安装法兰，不需要额外制作过渡连接件；机构的所有运动部件都做了限位设计，夹爪的开合行程有明确的机械限位，不会出现超行程运动导致的结构卡死、部件损坏问题，运动过程中所有铰接点的活动间隙经过严格控制，重复夹持定位精度可满足轻型自动化作业的使用需求，整体结构紧凑，安装占用空间小，可在狭窄的作业空间内完成抓取动作。
