纯碱储运用30立方工业料斗结构设计

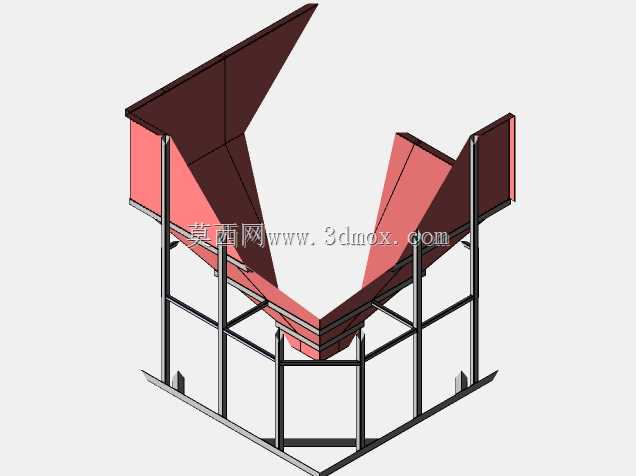

　　在纯碱生产、储运及下游玻璃制造、日化洗涤原料加工的散料处理工段中，料斗是衔接上游储料仓与下游输送、计量设备的核心中转部件，本次设计的30立方容量工业料斗，针对纯碱物料易吸潮结块、安息角偏大的物理特性做了定向结构优化，完全适配纯碱散料的中转暂存、均匀下料工况。从实际落地的安装边界来看，该料斗整体采用方口进料、缩口出料的不对称斗体结构，上部进料端匹配常规车间储料工段的出料口尺寸，预留了足够的法兰连接余量，可直接与上游皮带输送机头部溜管、储料仓底部出料口对接，无需额外做变径转接；下部出料口尺寸适配常见的螺旋输送机、振动给料机进料端规格，能避免对接处的物料撒漏问题。支撑框架采用标准型钢焊接成型，四根主立柱的底部预留了地脚螺栓安装孔位，

　　安装时可直接固定在混凝土设备基础或者钢制操作平台上，框架的横向、斜向撑杆完全按照料斗满载时的载荷做受力排布，满载30立方纯碱（堆积密度按0.5t/m³计算，总物料载荷约15吨）时，框架的最大变形量控制在钢结构设计规范允许的范围内，不会出现斗体倾斜、焊缝开裂的问题。斗体本身的壁板倾斜角度做了差异化设计，针对纯碱安息角约40度的特性，所有下料侧壁的倾斜角度均设置为48度，大于物料安息角，能有效避免物料在斗壁黏附、架桥堵塞，其中一侧壁板做了加高的挡边结构，可适配上游单侧进料的工况，防止进料时物料从斗体侧边溅出。在设计思路上，没有采用常规对称料斗的结构，而是根据现场单侧进料的实际布局调整了斗体的偏心角度，

　　让物料进入料斗后能自然堆积到斗体中心区域，减少物料对单侧斗壁的持续冲击，延长壁板的使用寿命；壁板之间的连接采用满焊工艺，焊缝打磨平整，避免焊缝处的凸起挂住纯碱物料造成积料，斗体外壁可根据使用场景加装振动器安装座，当出现物料结块架桥时，可通过外置振动器辅助下料，不需要人工敲击斗体。从日常运维的角度考虑，支撑框架的层间高度预留了足够的操作空间，方便运维人员在出料口位置检修给料设备、清理出料口堵塞的结块物料，斗体的壁板厚度根据不同位置的磨损程度做了差异化选型，受物料冲击较大的进料侧区域壁板适当加厚，出料口位置做了耐磨衬板的安装预留，可根据实际磨损情况更换衬板，不需要整体更换斗体，降低长期运维成本。该料斗除了适配纯碱物料外，

　　调整壁板角度与出料口尺寸后，也可用于其他颗粒状、粉状工业散料的暂存中转，比如粮食加工、建材粉体、化工散料的生产工段，整体结构模块化程度高，支撑框架与斗体采用螺栓连接加焊接的组合固定方式，运输时可拆分后到现场组装，降低大件运输的成本与难度。在建模过程中，所有型钢规格、壁板厚度、连接孔位均按照实际加工的公差要求做了参数化设置，可直接导出工程图用于下料加工，不需要二次调整尺寸，斗体的倾斜角度、支撑位置均经过受力校核，避免实际使用中出现结构强度不足、下料不畅的问题。
