电脑CPU散热用轴流风扇结构设计

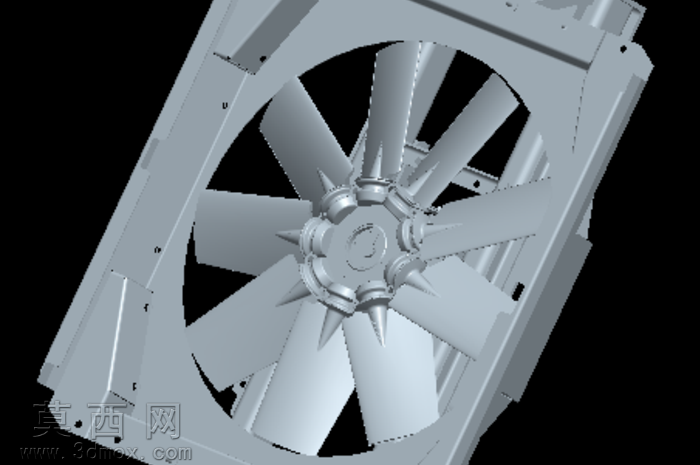

本作品为电脑CPU散热场景使用的轴流风扇三维建模设计，整体采用金属质感的外观渲染方案，完整还原了工业级散热风扇的全部结构细节。建模过程中首先搭建风扇的方形外框基准，外框采用一体化冲压成型的结构逻辑，框体边缘预留了标准安装定位孔位，框体侧边设计有加强筋结构提升整体刚性，避免扇叶高速运转时产生框体共振。扇叶部分采用十片等距排布的后掠式翼型设计，每片扇叶的叶根到叶尖设置了连续变化的安装倾角，既可以保证运转时的送风效率，也能降低扇叶切割空气产生的气动噪音，叶尖位置做了切角处理，减少叶尖涡流带来的风量损耗。扇叶中心的轮毂部分采用多层阶梯式结构，轮毂表面设计有放射状的锥形导流凸起，能够引导中心区域的气流向扇叶方向平顺扩散，避免轮毂中心形成气流死区，提升整体送风的均匀性。轮毂与外框之间预留了均匀的运转间隙，既保证扇叶运转时不会与框体发生剐蹭，也能减少间隙处的气流回流损失。渲染阶段采用哑光金属材质赋予整体结构，通过光影调整突出扇叶曲面的弧度变化与框体的棱角结构，清晰展现各部件的装配关系。设计过程中充分考虑CPU散热的实际使用需求，整体结构适配标准CPU散热器的安装尺寸，扇叶的角度、数量、轮毂造型均围绕大风量、低风阻、低运转噪音的核心目标优化，框体的加强结构也兼顾了轻量化与结构强度的平衡，完整呈现了风冷散热风扇从结构构思到细节落地的全流程设计逻辑，可用于散热结构原理演示、电脑配件结构参考等场景。
