FSAE赛车13寸轮毂轮胎总成设计

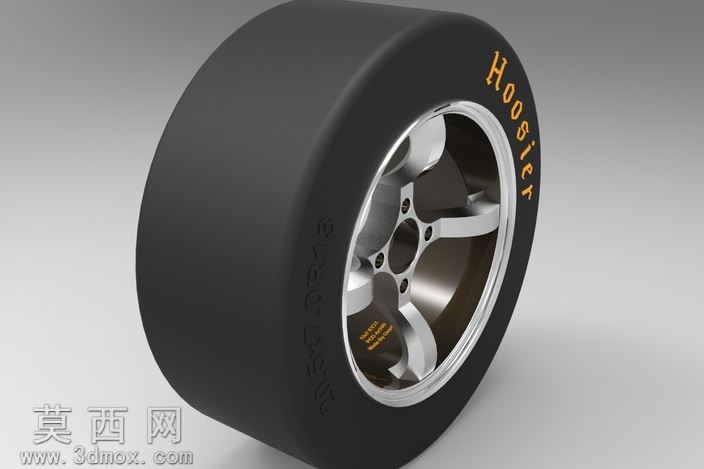

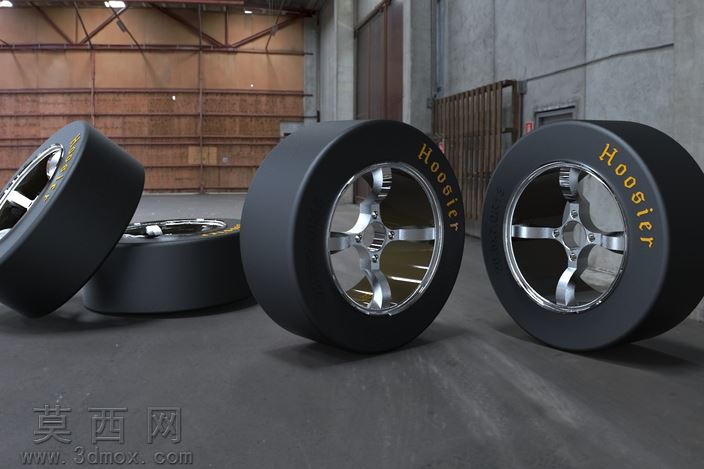

本作品为面向FSAE方程式赛车打造的13×7英寸轮毂与光头胎总成三维建模成果，建模过程依托参数化设计逻辑完成全结构搭建，首先针对赛事使用需求确定轮辋的基础尺寸规格，匹配4×100的PCD孔位参数与ET21的偏移量，确保轮组安装后可适配赛车转向节的安装点位，同时预留足够的制动系统容纳空间，避免轮辋与卡钳、刹车盘产生运动干涉。建模阶段先构建轮辋的主体回转曲面，通过多段样条曲线勾勒轮辋的胎圈座、轮缘、中部安装盘的轮廓线，经回转特征生成基础实体后，对辐条部分进行切削造型，采用五辐式轻量化结构设计，在辐条与轮辋连接位置做圆弧过渡处理，降低应力集中风险，同时在安装盘位置精准绘制螺栓孔、中心定位孔的特征，严格匹配实装的尺寸公差要求。轮胎部分参考Hoosier赛事光头胎的实物形态建模，还原胎侧的品牌标识浮雕特征，胎体采用符合橡胶材质形变特性的曲面过渡，胎唇位置做加厚处理匹配轮辋胎圈座的贴合结构，确保轮胎与轮辋装配后可呈现真实的压紧贴合状态。材质与渲染阶段，为轮辋赋予抛光金属材质，调整金属粗糙度与反射参数，还原铝合金轮辋经机加工后的亮面金属质感，辐条凹陷区域做轻微的哑光金属处理，区分不同加工面的质感差异；轮胎部分赋予哑光黑色橡胶材质，添加细微的颗粒质感模拟橡胶表面的触感，胎侧的标识做烫金质感处理，还原实物的标识印刷效果。场景搭建时采用柔和的影棚布光，通过主光勾勒轮组的侧面轮廓，辅光补亮暗部细节，添加柔和的地面阴影增强模型的立体感，最终渲染效果可清晰展示轮组的结构细节与材质质感，完整呈现赛事专用轮组的设计形态，建模过程中对装配关系做了严格校验，确保轮辋与轮胎的配合尺寸符合行业标准，可直接用于后续的整车装配仿真、结构强度分析等设计环节。
