气动式旋转工位精密压合加工设备

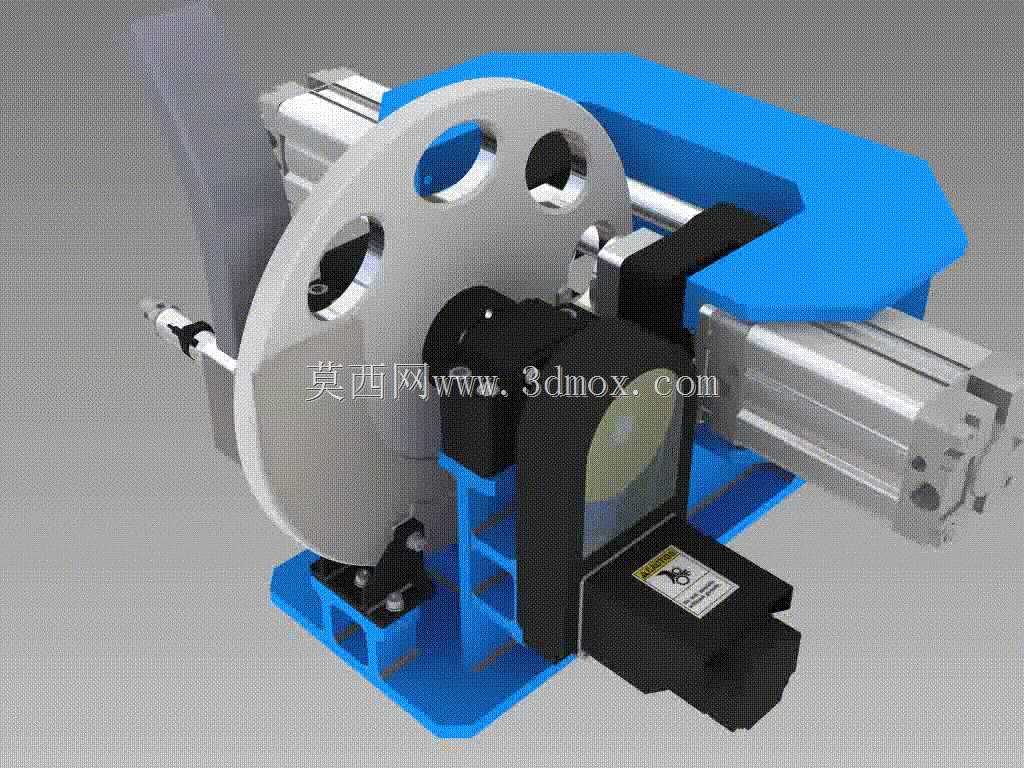

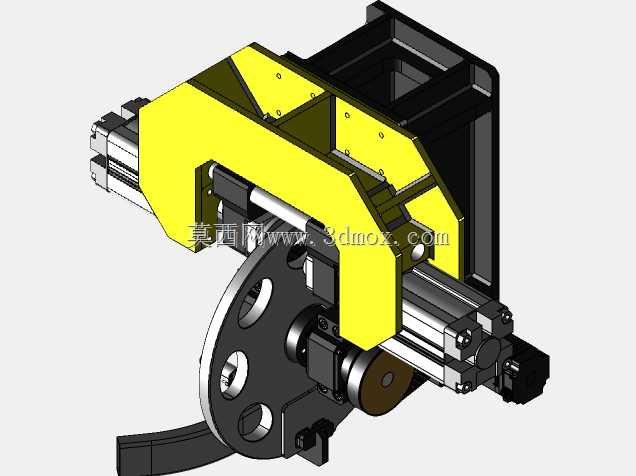

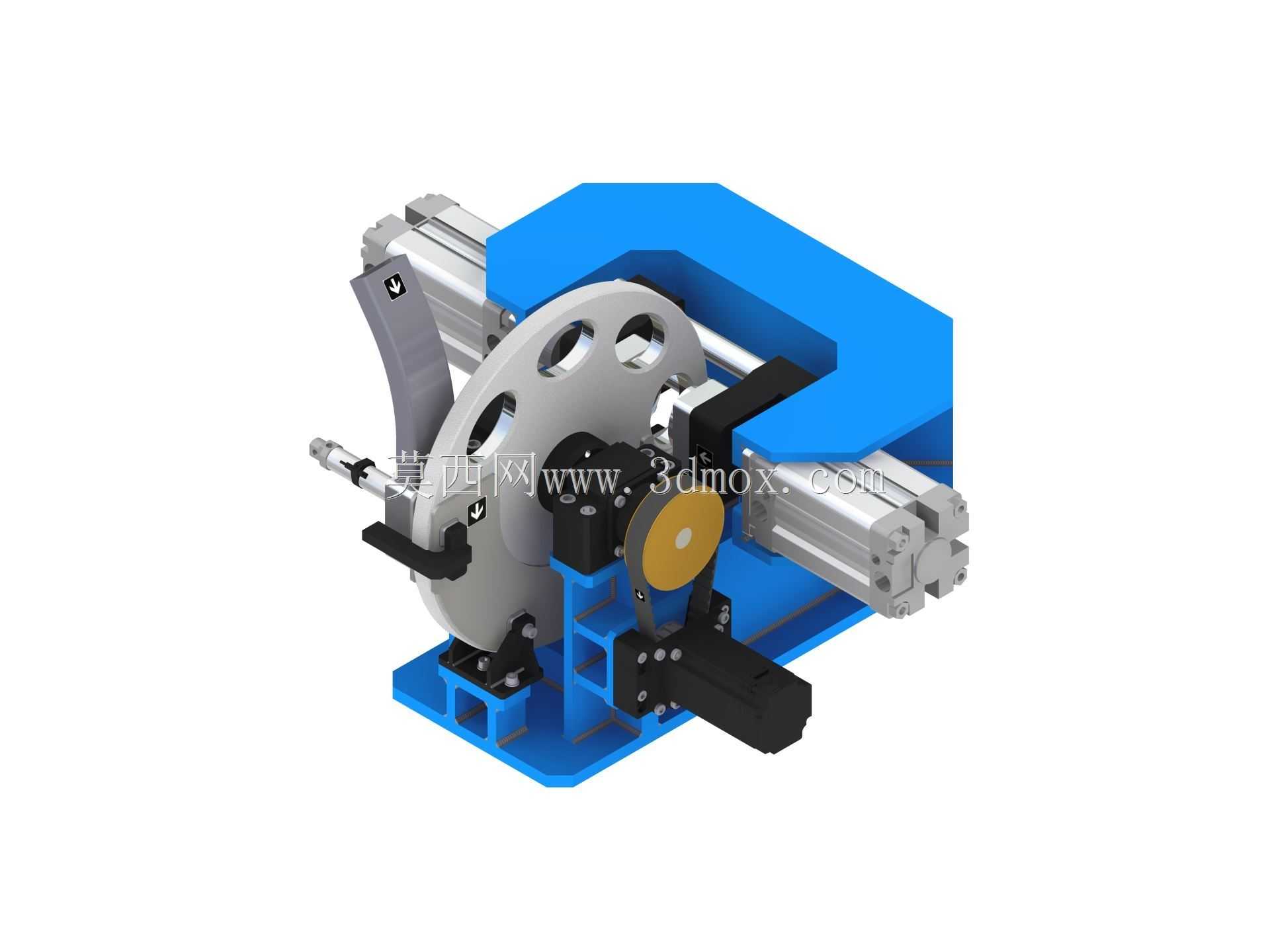

这款旋转压合设备主要面向小尺寸零部件的精密压装加工场景，常见于3C电子零部件装配、小五金件铆接、微型轴承压入、塑胶件与金属嵌件结合等生产环节，适配小批量多品种的柔性加工产线，也可作为独立工位嵌入自动化装配流水线，替代传统手动压合设备提升加工一致性与生产效率。设备采用C型开式机身结构，这种结构的优势在于操作空间开阔，操作人员上下料时不会被机身结构干涉，同时机身采用一体化弯折的刚性支撑设计，可抵消压合作业时产生的反向冲击力，避免长期作业时机身出现形变偏移，保障压合精度的长期稳定性。设备核心的旋转工位转盘采用多工位镂空设计，可根据加工需求定制不同数量的工位槽位，每个工位可适配不同的工件定位夹具，配合转盘的间歇旋转动作，可同步完成上下料、预定位、压合作业、成品检测等多道工序，相比单工位压合设备，可减少工件装夹的等待时间，大幅提升单位时间内的加工产出。设备的压合执行单元采用气动驱动方案，布置在机身侧方的气缸可根据压合力需求选配不同缸径规格，压合行程可通过调节气缸限位结构灵活调整，适配不同厚度工件的压合需求；转盘的驱动与定位单元搭配了高精度的间歇分割结构与定位锁止组件，每次转盘旋转到位后可实现精准锁止，避免压合作业时转盘出现偏移，保障压合位置的重复精度。从安装边界来看，设备整体采用紧凑型布局，机身底部预留了标准的安装固定孔位，可直接固定在标准工作台面上，不需要额外浇筑大型设备基础，适配车间内的灵活布局调整；设备的气动接口集中布置在机身侧后方，可快速对接车间现有压缩空气管路，电气走线也采用内置式布局，避免外部管线干扰作业动作。设备的操作端布置了手动控制与工位检测组件，可在调试阶段手动控制转盘旋转与压合动作，方便操作人员完成夹具调试与工件试装，正常生产时可切换为自动循环模式，配合传感器检测工件到位状态后自动完成压合作业，降低操作人员的劳动强度。整体结构在设计时充分考虑了日常维护的便捷性，所有驱动组件与传动部件都采用外露可快速拆装的固定方式，不需要拆解机身主体即可完成易损件的更换与日常润滑保养，降低设备的后期维护成本。
