工业起重吊装用竖吊钢板夹钳结构

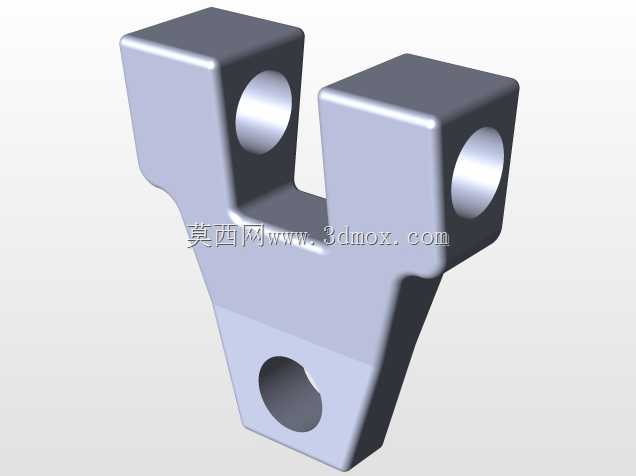

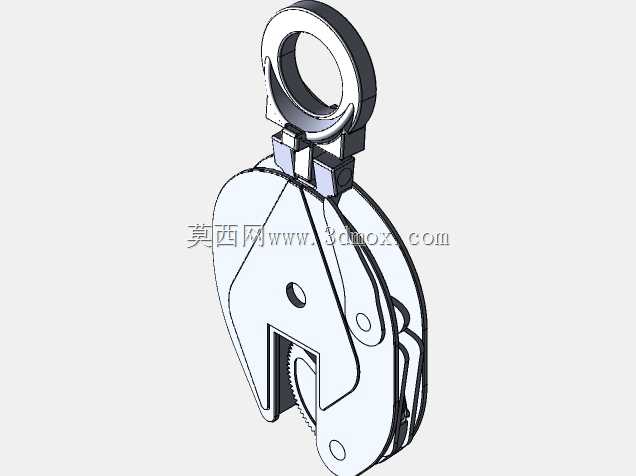

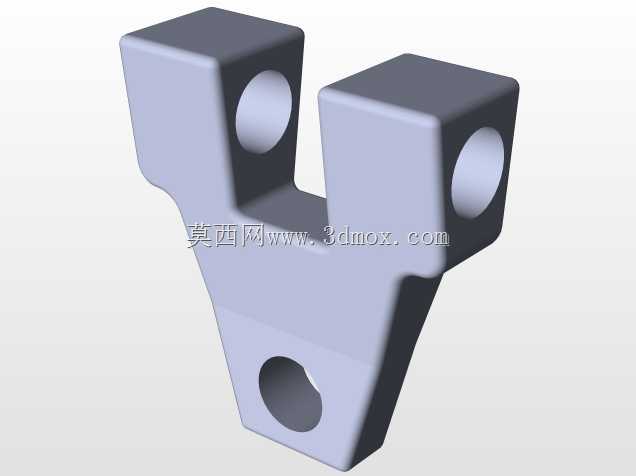

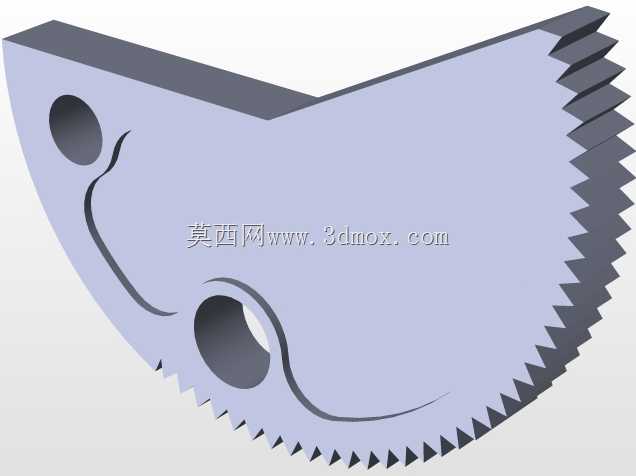

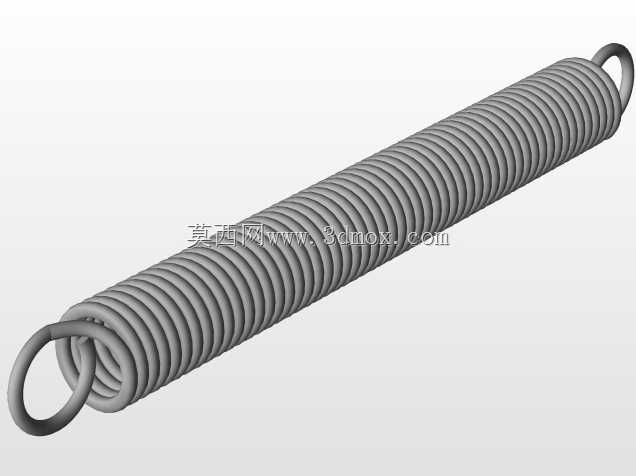

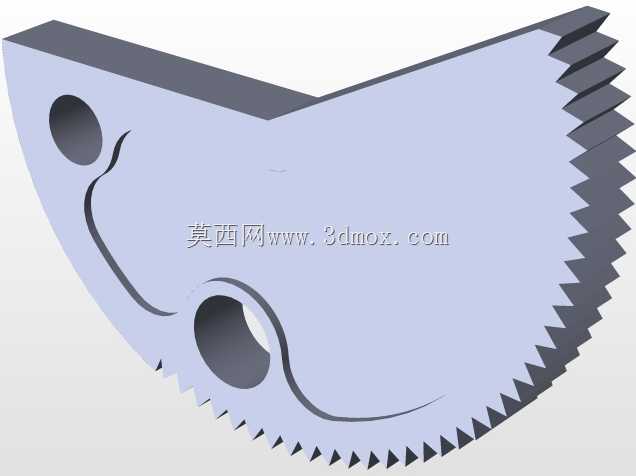

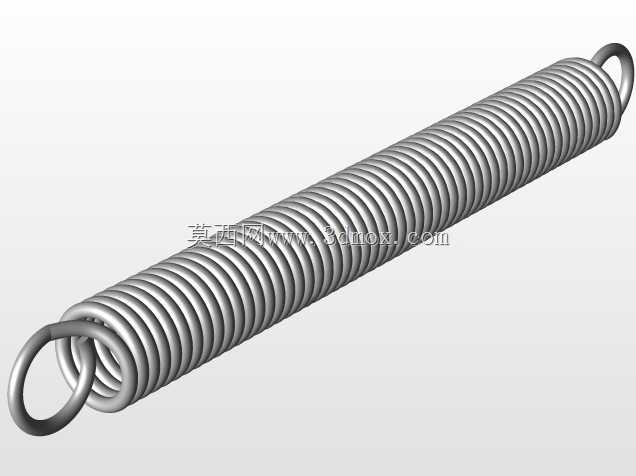

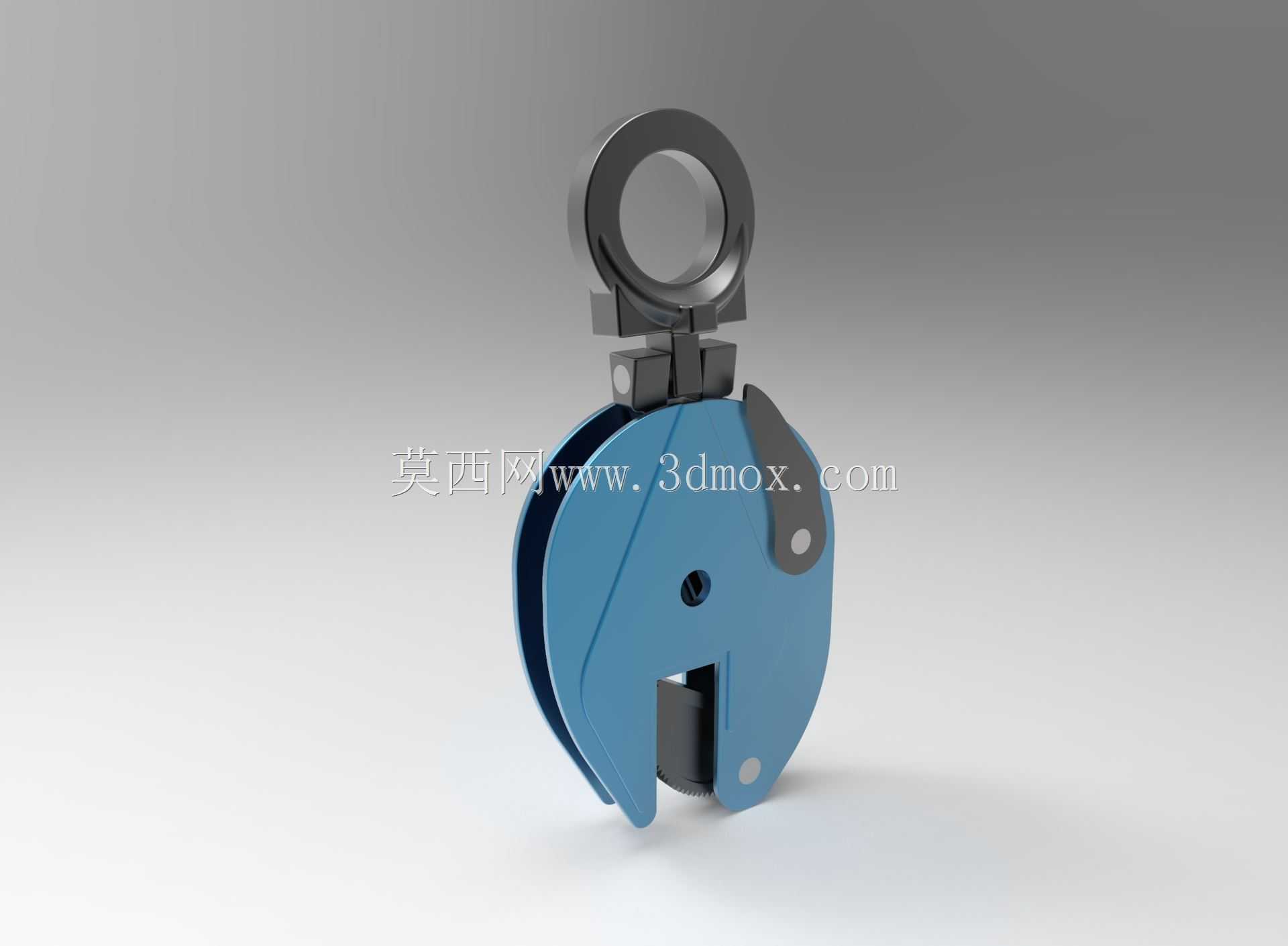

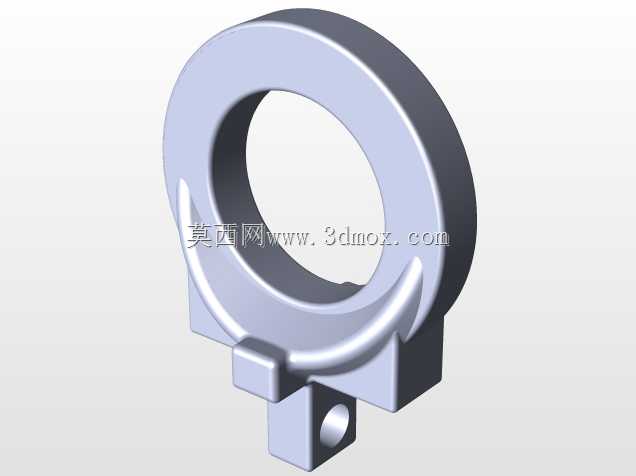

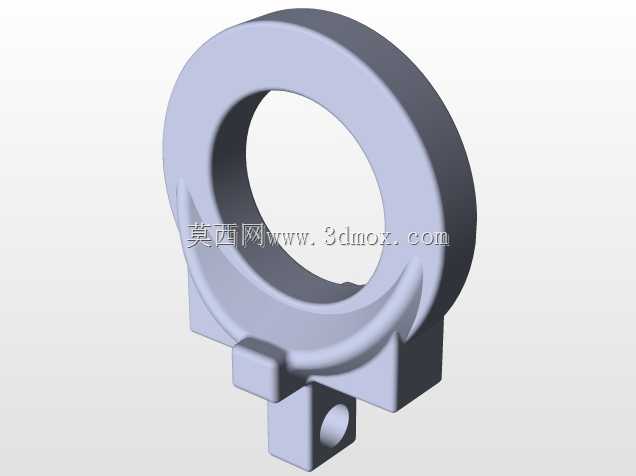

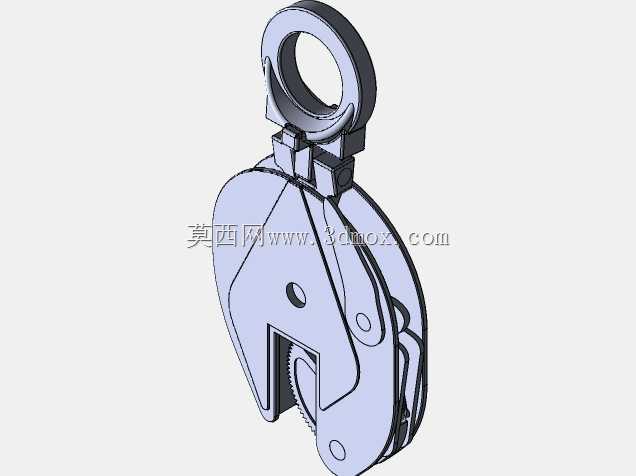

这款夹钳主要面向钢材仓储、钢结构加工、重型板材转运、船舶修造、桥梁构件吊装等作业场景，是垂直吊运钢板类工件的核心配套工装，能够在不额外焊接吊点、不损伤板材表面的前提下，完成中厚钢板的垂直起吊、移位、落位等全流程作业，适配车间内行车吊运、货场钢材装卸、加工工位上下料等多种实际工况，相比传统钢丝绳捆绑、磁吸吊具，具备夹持牢靠、脱钩便捷、不划伤板材涂装面的优势，尤其适合表面质量要求较高的合金钢板、不锈钢板的垂直吊装作业。从功能特性来看，该夹钳采用自锁式凸轮夹紧结构，起吊时吊环受向上的拉力会带动内部连杆机构驱动夹爪向内收拢，随着起吊重量增加，夹持力会同步线性增大，完全避免起吊过程中板材滑脱的风险；非作业状态下夹钳处于常开状态，只需将钳口卡入钢板边缘即可完成预挂，起吊瞬间自动锁止，落位后吊环卸力即可手动扳动解锁拨片松开夹钳，单人即可完成全套挂摘操作，大幅降低吊装作业的辅助工时。设计过程中重点围绕受力合理性与操作便捷性展开，整体采用偏心凸轮加连杆的力放大结构，将吊环处的起吊拉力通过杠杆比放大数倍后传递到夹爪咬合面，夹爪咬合面做了齿形淬火处理，硬度达到HRC55以上，既保证咬合时不会打滑，又能控制咬入深度避免在钢板边缘留下过深压痕；钳体主体采用高强度合金钢板整体切割成型，避免焊接结构带来的应力集中缺陷，所有铰接销轴都做了渗碳耐磨处理，配合自润滑衬套降低长期往复转动的磨损量，吊环采用整体锻造的环形结构，能够适配市面上绝大多数标准起重吊钩的尺寸，不会出现卡滞、挂接不牢的问题。外形与安装边界方面，该夹钳整体结构紧凑，钳体开合行程覆盖常规3mm到30mm厚度的钢板吊装需求，整体重心与吊环中心、夹持点中心处于同一条垂直线上，起吊过程中不会出现板材倾斜、侧翻的问题；钳体外侧做了圆弧过渡处理，避免吊装移位过程中剐蹭周边工件或作业人员，夹爪外侧预留了扳手位，当夹爪齿形磨损后可直接拆卸更换，无需整体报废夹钳，降低长期使用的维护成本；整体结构没有突出的易损外露部件，能够适应车间内多粉尘、少量油污的作业环境，日常维护仅需定期向铰接销轴处加注润滑脂即可，无需复杂的拆解保养。
