C型单臂液压压榨压力设备结构设计

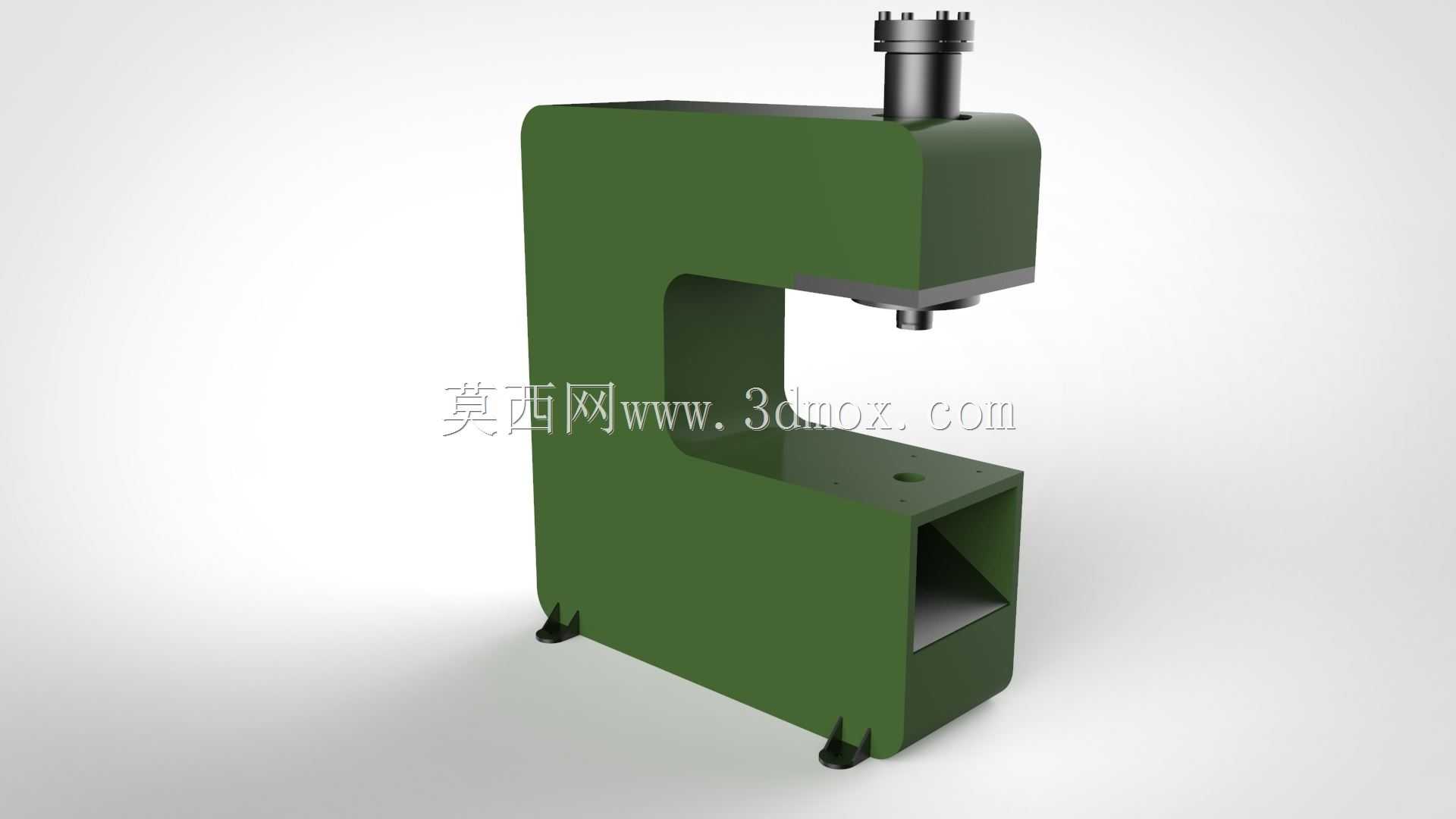

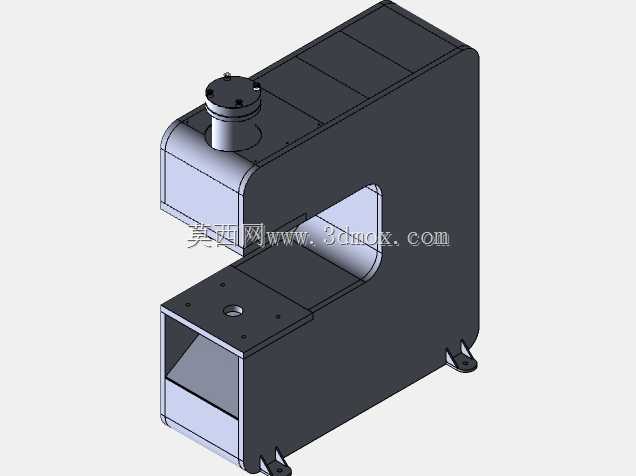

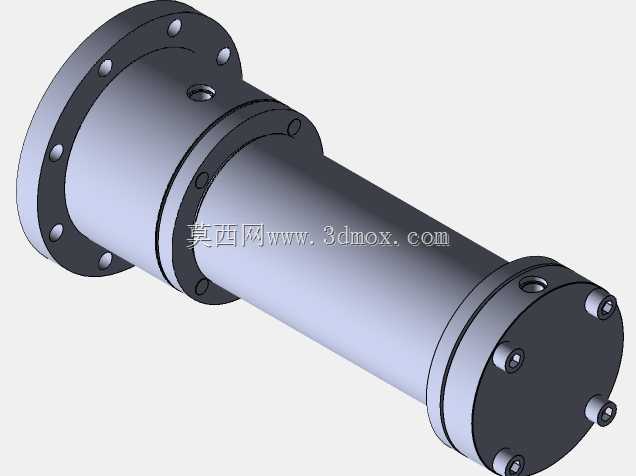

　　这款C型开式结构的液压压榨设备，主要面向小中型零部件的压装、成型、物料压榨脱水等作业场景，在五金零件冲压校形、橡塑制品压制成型、农副产品固液分离压榨、小型零部件压装装配等生产环节都有广泛适配空间。从结构布局来看，整机采用C型开式喉口设计，这种结构的核心优势是操作空间开阔，工件可以从三个方向送入作业区域，对于长条型、大尺寸异形工件的加工作业适配性远优于闭式框架结构，同时喉口深度经过合理匹配，能够覆盖多数常规中小型工件的作业范围，不会出现喉口过浅导致工件无法放置、喉口过深造成机身刚性冗余浪费的问题。设备的施压核心为顶部安装的液压油缸，额定工作压力对应16MPa液压系统配置，输出压力可达500kN量级，能够满足多数常规压制作业的载荷需求，

　　油缸采用竖直安装方式，活塞杆垂直向下运动，压头与活塞杆端部采用快换式连接结构，可以根据不同作业需求更换平压头、成型压头、专用工装压头等配件，拓展设备的作业适配范围。机身主体采用厚钢板焊接成型的箱型结构，焊接后经过去应力退火处理，避免长期受力出现焊接应力释放导致的机身变形，C型机身的转角位置做了圆弧过渡加强处理，同时喉口内侧设置有加强筋板，抵消开式结构在满载施压时的机身张口变形量，保证压头作业时的垂直度精度，避免压头偏载导致油缸密封件异常磨损、工件压制精度超差的问题。设备底部设置有四个可调式支撑脚，能够适应不平整的车间地面安装需求，调整支撑脚高度可以将机身工作台面调整至水平状态，保证施压过程中工件受力均匀，不会出现滑移偏移问题；

　　机身下部的空腔区域可以根据需求配置落料槽、接料盘或者小型输送装置，方便压制完成的工件或者压榨产生的废液收集排出，适配不同生产场景的物料流转需求。液压系统的阀组安装在机身侧面的预留安装位，后续可以根据功能需求加装压力调节阀、行程限位阀、保压延时阀组等元件，实现定程压制、定压压制、保压延时等不同工艺动作，满足多样化的作业工艺要求。从安装边界来看，整机占地面积较小，不需要专门的大型设备基础，普通硬化车间地面即可放置安装，机身高度适配常规车间厂房的层高要求，不需要额外做空间改造；设备的操作按钮可以根据需求安装在机身正面或者侧面，操作人员站在机身正面即可完成上下料、启动压制、取出工件的全流程操作，作业动线短，操作效率较高。在结构设计过程中，

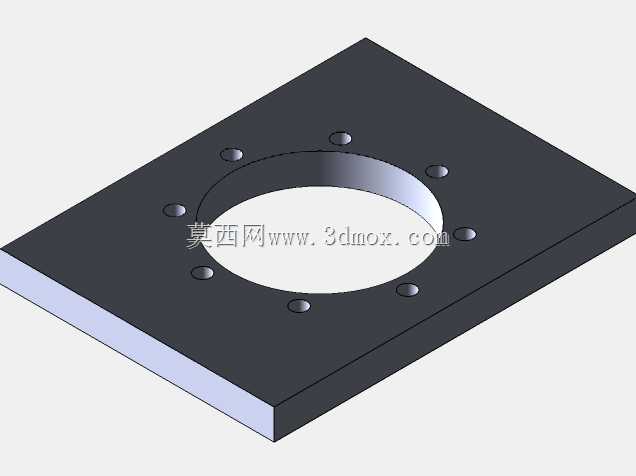

　　重点考量了开式机身的刚性变形补偿，通过有限元分析对机身壁厚、加强筋布局做了优化，在控制整机重量的前提下，将满载时机身的喉口变形量控制在合理范围内，保证压制精度；同时油缸安装座与机身顶部采用止口定位加螺栓紧固的连接方式，保证油缸安装的垂直度，避免活塞杆运行时出现别劲问题，延长油缸密封件的使用寿命。压头的下行行程经过合理匹配，能够满足不同高度工件的作业需求，行程上限位置设置有机械硬限位，避免活塞超程脱出油缸缸筒，下行位置可以根据工件高度调整限位触发位置，提升作业效率。这款设备的结构设计兼顾了刚性、操作便利性与功能拓展性，既可以作为 standalone 的单机作业设备使用，也可以集成到小型自动化生产线中，配合上下料机械手实现自动化压制作业，适配不同规模生产场景的使用需求。
