可调整孔径的简易冲孔模具结构设计

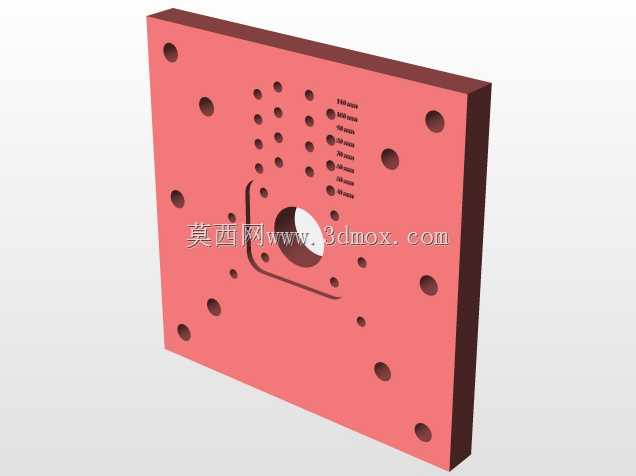

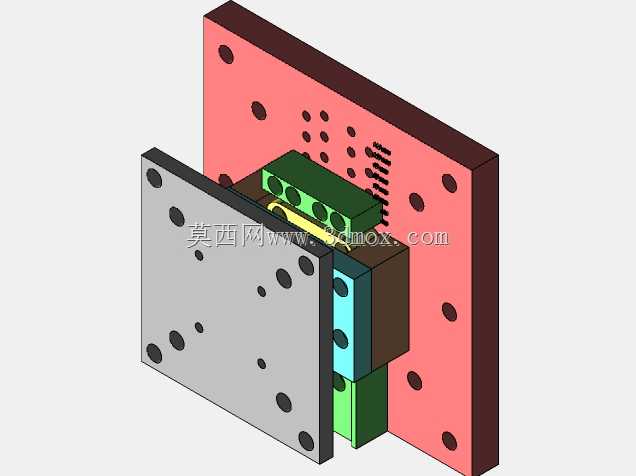

　　在五金冲压加工的中小批量试制场景里，这类简易冲模的适配性极强，不需要复杂的多工位级进结构，也不用搭配高速冲床的高精度配套工装，普通开式可倾压力机就能完成装夹使用，针对15mm基准孔径的平板类零件冲孔工序做了针对性结构优化，同时预留了刃口组件的更换空间，能根据实际加工需求调整冲孔直径，覆盖小批量多品种的薄板冲孔加工需求。整套模架采用后侧导柱的导向形式，上下模座通过对称布置的导套导柱完成合模导向，导向间隙控制在H7/h6的配合精度范围内，能抵消普通压力机滑块运动的轻微偏摆，避免冲孔过程中出现刃口啃伤、孔位偏移的问题。上模部分的凸模固定采用台阶式压装结构，凸模尾部做3mm厚度的定位台阶，

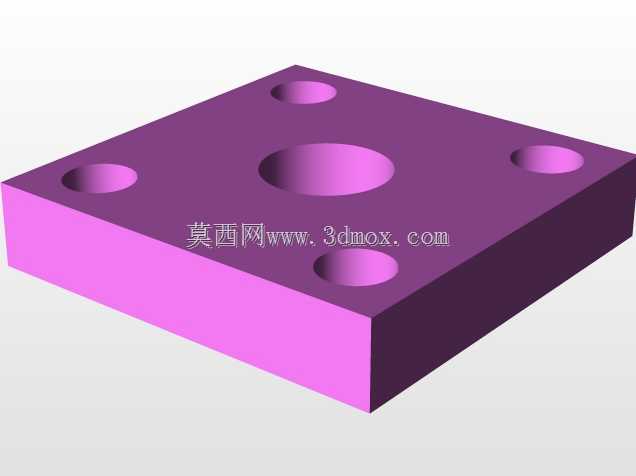

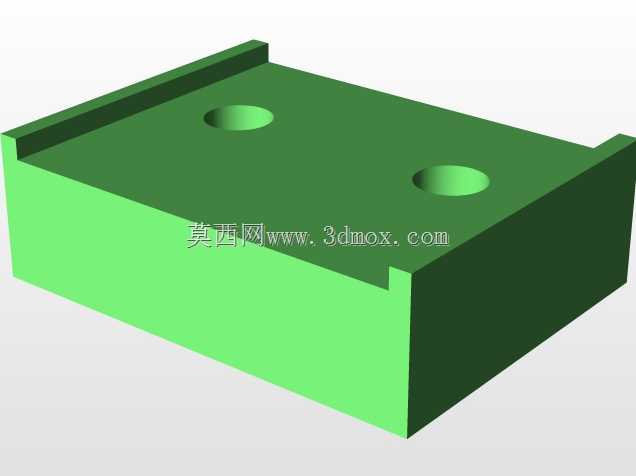

　　嵌入上模座的安装沉孔后通过卸料板的导向孔完成精准对位，不需要额外打销钉固定，更换凸模时只需要拆开卸料板的连接螺钉就能快速取出，适配不同直径冲孔的快速换模需求。卸料板采用弹性卸料结构，内置的矩形弹簧均匀布置在凸模四周，合模时卸料板先接触板料完成预压，避免薄板冲孔时出现材料翘曲、孔口毛刺过大的问题，开模时弹簧弹力推动卸料板把套在凸模上的板料平稳脱下，不会出现板料随凸模上行带料的情况。下模部分的凹模采用镶块式结构，凹模刃口做1.5mm的直壁段，下方做3度的漏料斜度，冲裁下来的废料能顺着斜度直接从下模座的漏料孔排出，不需要额外清理废料，连续冲压过程中不会出现堵料胀裂凹模的问题。下模座上的定位板采用可调式结构，

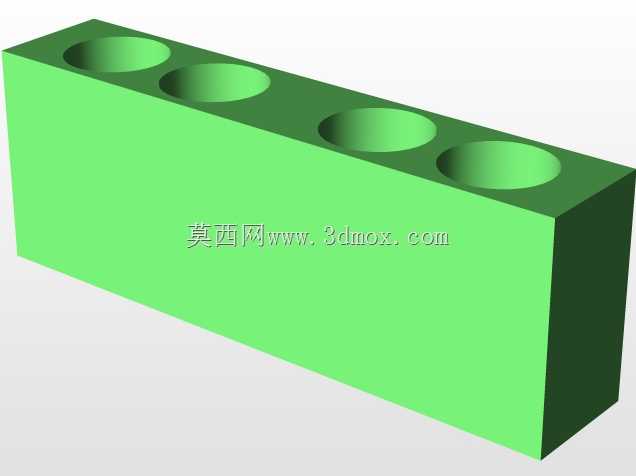

　　两个定位块通过腰型孔固定在凹模进料侧，能根据板料的外形尺寸调整定位距离，适配不同幅面的板料冲孔定位，定位块的定位面做淬火处理，硬度达到HRC55-60，长期使用不会出现定位面磨损导致的孔位偏差。整套模具的安装边界做了通用化设计，上模座的模柄采用标准直径50mm的压入式模柄，适配绝大多数普通压力机的滑块安装孔，下模座的安装槽采用开口式T型槽结构，装夹时不需要完全拆掉压力机工作台的T型螺栓，直接把模座推入T型槽位置就能完成锁紧固定，单次装夹时间能控制在15分钟以内，非常适合小批量加工时的频繁换模场景。从实际加工的适配性来看，这套结构针对0.8-3mm厚度的冷轧钢板、铝板、铜板都能完成稳定冲孔，

　　冲裁间隙根据材料厚度调整在材料厚度的5%-8%区间，冲孔后的孔壁粗糙度能达到Ra3.2以下，孔位公差能控制在±0.1mm范围内，满足一般五金零件的冲孔精度要求。设计过程中特意简化了非必要的结构部件，没有采用复杂的自动送料、误送检知等附加机构，整体结构零件加工难度低，除了凸模、凹模、导柱导套需要淬火处理外，其余模座、卸料板、定位块等部件采用普通45号钢调质处理就能满足使用要求，制造成本仅为常规级进模的十分之一左右，非常适合五金加工门店、新产品试制车间、小型五金加工厂的日常冲孔作业。在实际使用过程中，需要注意定期检查凸凹模的刃口磨损情况，当冲孔毛刺超过0.1mm时就需要及时修磨刃口，修磨时每次刃磨量控制在0.1-0.15mm，避免单次修磨量过大导致刃口退火，同时要保证导柱导套的定期润滑，每次冲压作业前在导柱表面涂抹少量锂基润滑脂，减少导向部件的磨损，延长模具整体使用寿命。针对孔径调整的需求，只需要更换对应直径的凸模和凹模镶块，不需要更换整套模架、卸料板等基础部件，卸料板上的导向孔可以根据更换后的凸模直径配套加工衬套，衬套采用过盈配合压入卸料板基体，更换不同直径凸模时只需要更换对应内径的导向衬套即可，进一步降低了多规格孔径加工的模具成本。
