卧式多级离心水泵三维结构设计

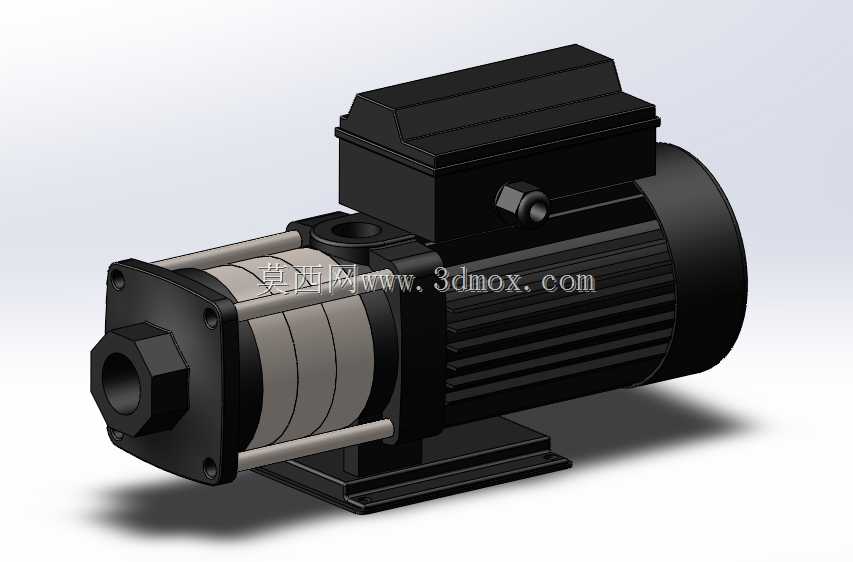

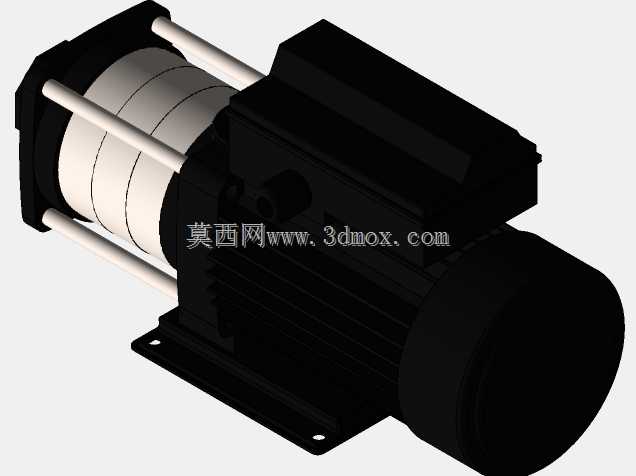

这款卧式多级离心泵的三维结构设计，紧密围绕民用供水、工业流体输送、暖通循环等多场景的实际使用需求展开，可广泛应用于家庭住宅增压供水、小型工业设备冷却循环、水处理系统流体输送、暖通空调水循环等场景，能够稳定输送清水或物理化学性质与清水相近的介质，满足不同工况下的流体增压、输送需求。从功能特性来看，该泵采用电机与泵体同轴直联的结构设计，多级叶轮串联的结构能够在较小的占地空间内实现更高的扬程输出，相比单级离心泵具备更强的增压能力，可适配需要较高输送压力的管路场景；泵体进出水接口采用同轴同方向的螺纹接口设计，能够直接对接标准管路，降低现场管路布设的难度，减少管路弯头的使用，降低管路沿程压力损失。在设计思路上，整体结构优先考虑运行稳定性与安装维护便捷性，电机端采用标准卧式安装脚座，泵体与电机通过连接法兰精准定位，保证转轴的同轴度，降低运行过程中的振动与噪音；泵头部分采用拉杆式紧固结构，将多级导叶、叶轮腔体通过四根金属拉杆锁紧固定，在保证腔体密封性能的同时，也方便后期拆解维护，更换易损部件时无需整体拆卸泵体与管路，大幅降低维护成本。外形尺寸与安装边界方面，该泵整体采用紧凑化卧式布局，电机部分为标准封闭风冷式结构，表面设置散热筋结构提升长时间运行的散热效率，接线盒位于电机顶部，方便现场接线操作；安装脚座设置在电机与泵体的下方，两个安装平面共面，安装时只需将脚座固定在水平安装基础上即可保证泵体水平，无需额外调整角度；进出水接口位于泵头前端，接口轴线与泵轴轴线重合，安装时预留出接口的管路操作空间即可，整体占地空间远小于同参数的立式多级泵，适配安装空间受限的设备配套场景。泵体的过流部件采用分段式腔体设计，每一级叶轮对应独立的导叶腔体，能够逐级提升流体压力，同时减少流体在腔体内的紊流损失，提升泵的运行效率；泵轴与电机轴采用一体化设计，减少了联轴器传动的功率损失，也避免了联轴器对中不当带来的振动问题；泵头前端设置机械密封腔，采用标准机械密封结构，能够有效防止输送介质泄漏，保证长时间运行的密封可靠性。
