外啮合齿轮泵爆炸视图结构设计

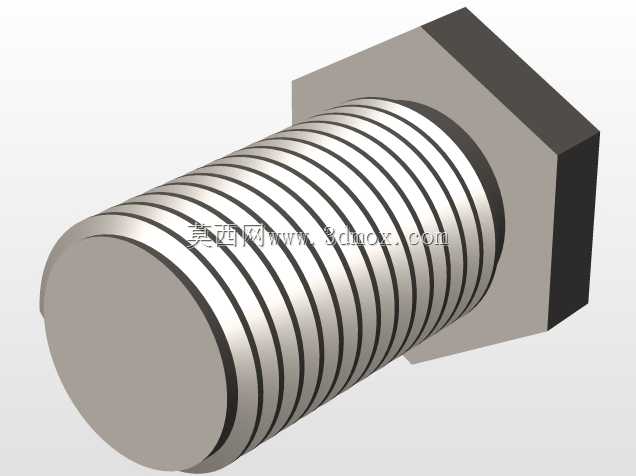

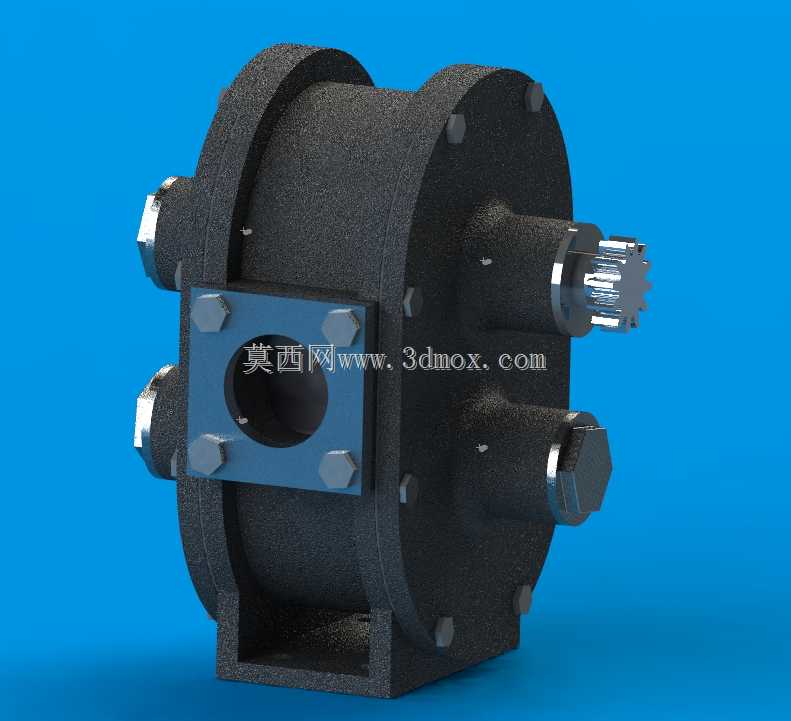

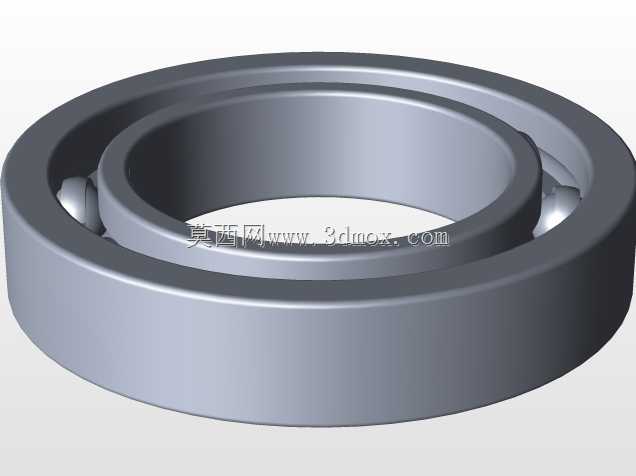

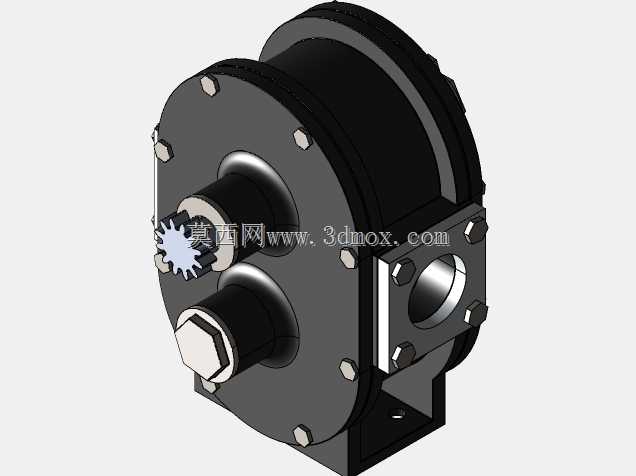

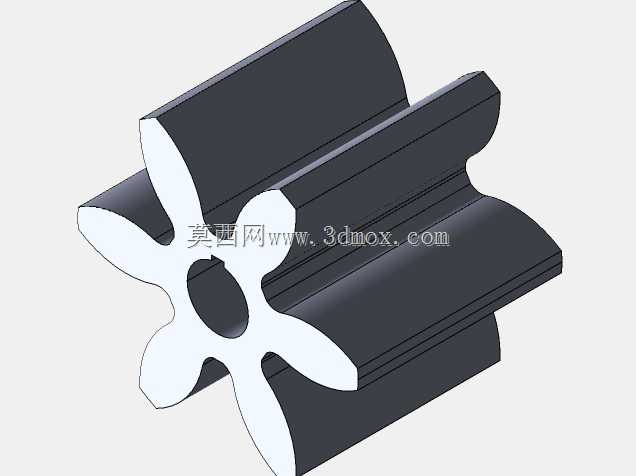

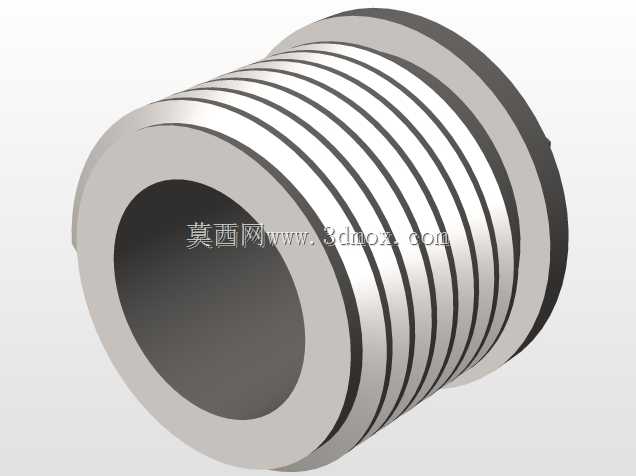

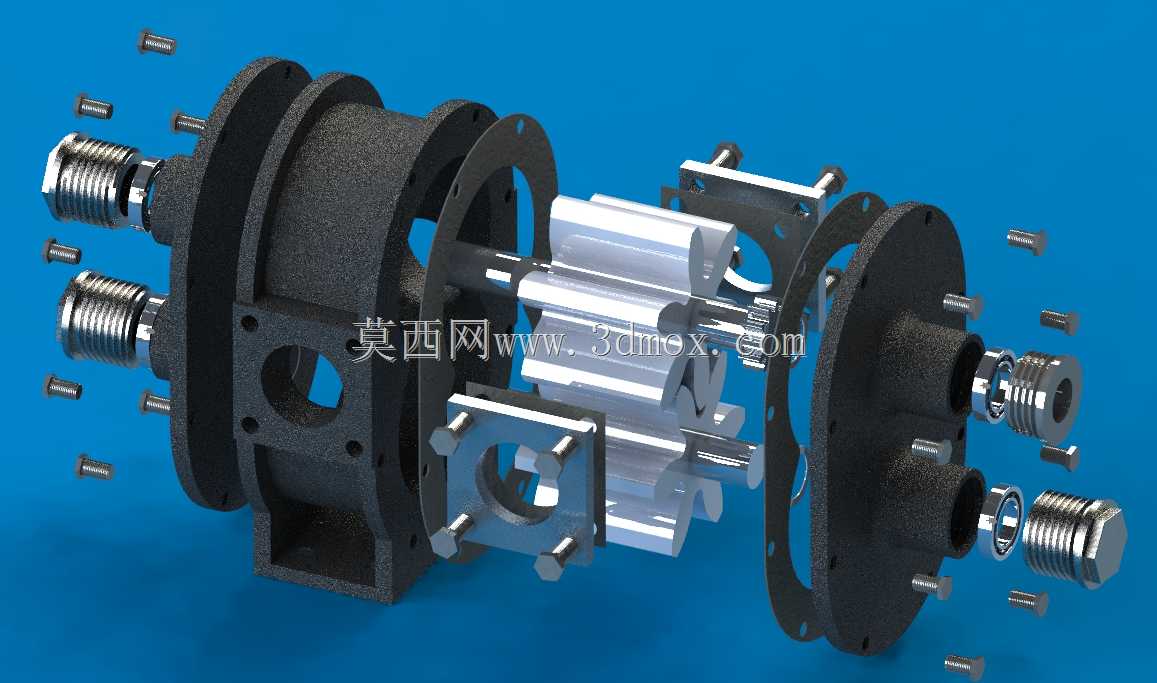

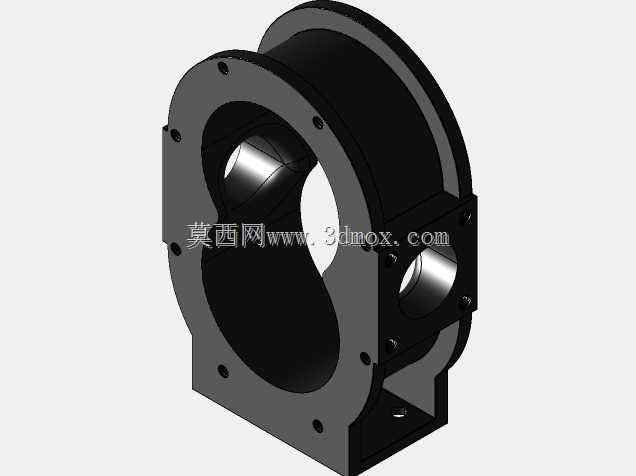

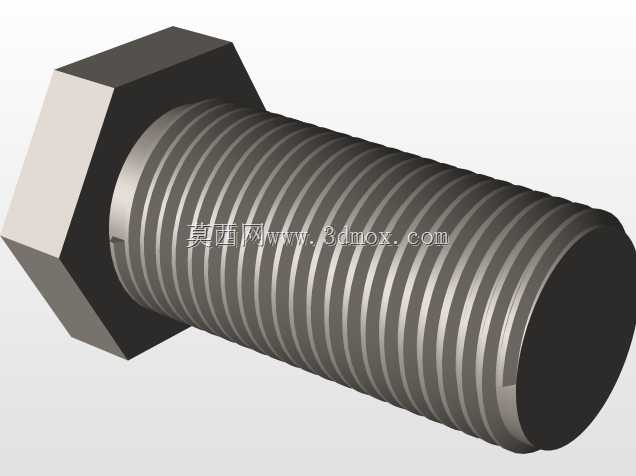

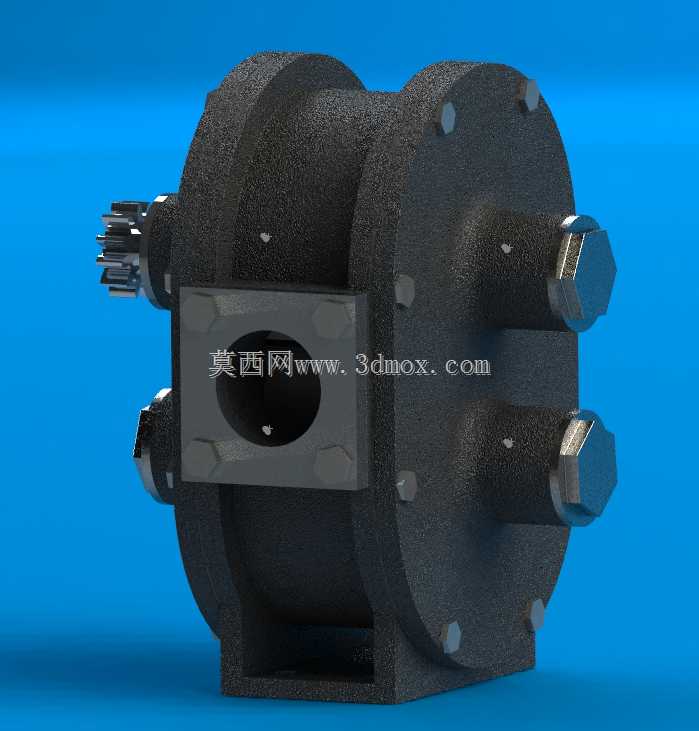

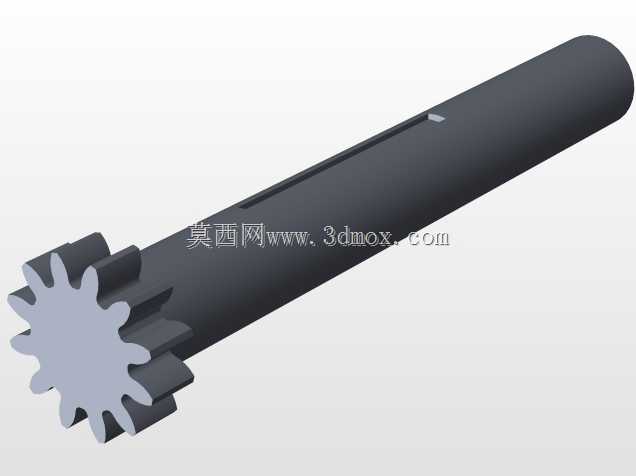

这款外啮合齿轮泵主要应用于液压传动系统、润滑供油回路、低压流体输送场景，在机床液压站、工程机械液压系统、小型燃油输送管路、设备集中润滑系统中都能见到这类结构的身影，核心作用是依靠密闭工作腔的容积变化实现流体增压与输送，为系统提供稳定压力的流体介质，保障液压执行元件动作、运动部件润滑、介质定量输送等功能可靠实现。从结构设计来看，该模型采用爆炸视图呈现所有组成部件，能清晰看到泵体、前后端盖、一对参数匹配的外啮合渐开线齿轮、主动从动轴、连接螺栓、进出油口接头、密封垫片、定位销等全部零件的装配关系，设计时优先保证齿轮啮合的侧隙与顶隙处于合理区间，既避免齿轮运转卡滞，又能减少内泄漏提升容积效率；进出油口采用螺纹接头结构，可直接对接标准液压管路，端盖与泵体之间设置密封垫片，结合轴端密封结构，有效防止工作介质泄漏与外界杂质进入泵腔。泵体采用分体式法兰连接结构，前后端盖通过周向均布的螺栓与泵体紧固，定位销保证各部件装配同轴度，让齿轮轴运转时保持良好的对中状态，降低运转振动与磨损。在安装边界层面，该齿轮泵属于紧凑型低压输送泵，整体外形适配小流量液压系统的安装空间，进出油口轴线与泵轴轴线垂直，安装时可通过泵体自带的安装法兰固定在设备基座上，安装过程需保证泵轴与驱动电机轴的同轴度误差在允许范围内，避免附加径向力缩短轴承与齿轮的使用寿命。设计过程中充分考虑了部件的加工工艺性，泵体、端盖等铸件结构预留了合理的加工余量，齿轮采用标准渐开线齿形可通过通用滚齿设备加工，连接紧固件全部采用标准件，大幅降低生产制造与后期维护的配件替换成本，同时泵腔内部流道做了顺滑过渡处理，减少流体流动阻力与湍流产生，降低运转过程中的流体噪声，让泵组运行更平稳。
