管道式液体在线金属检测设备结构设计

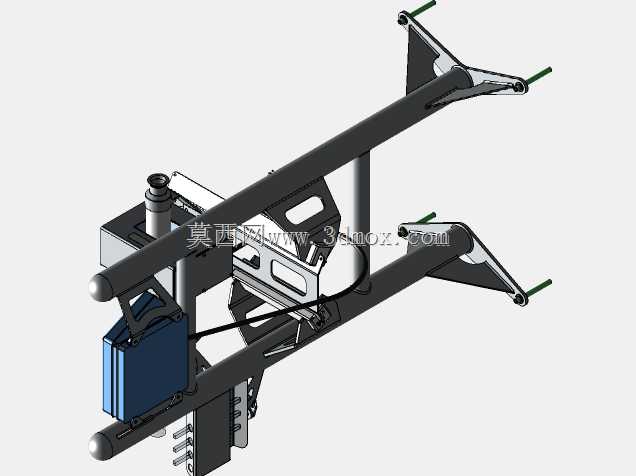

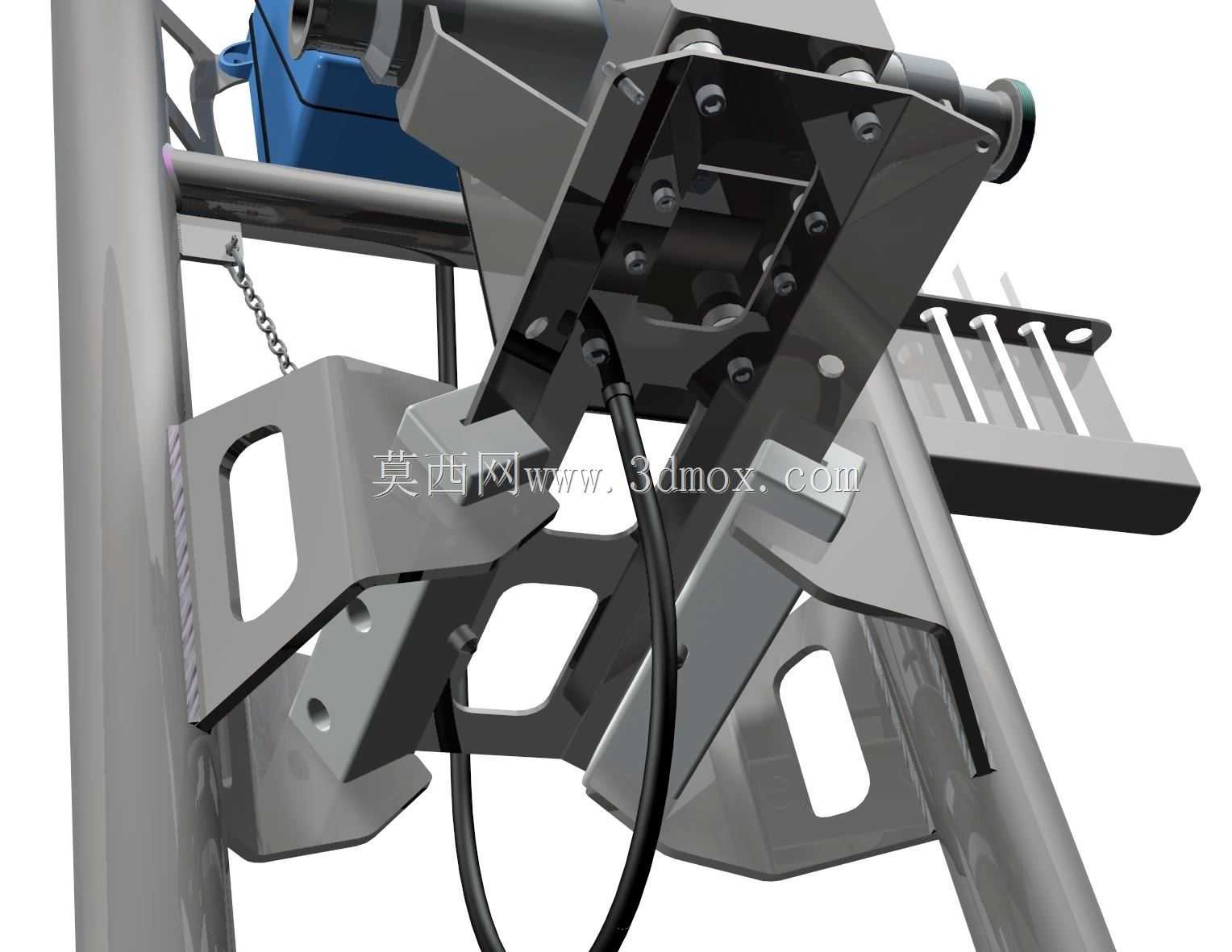

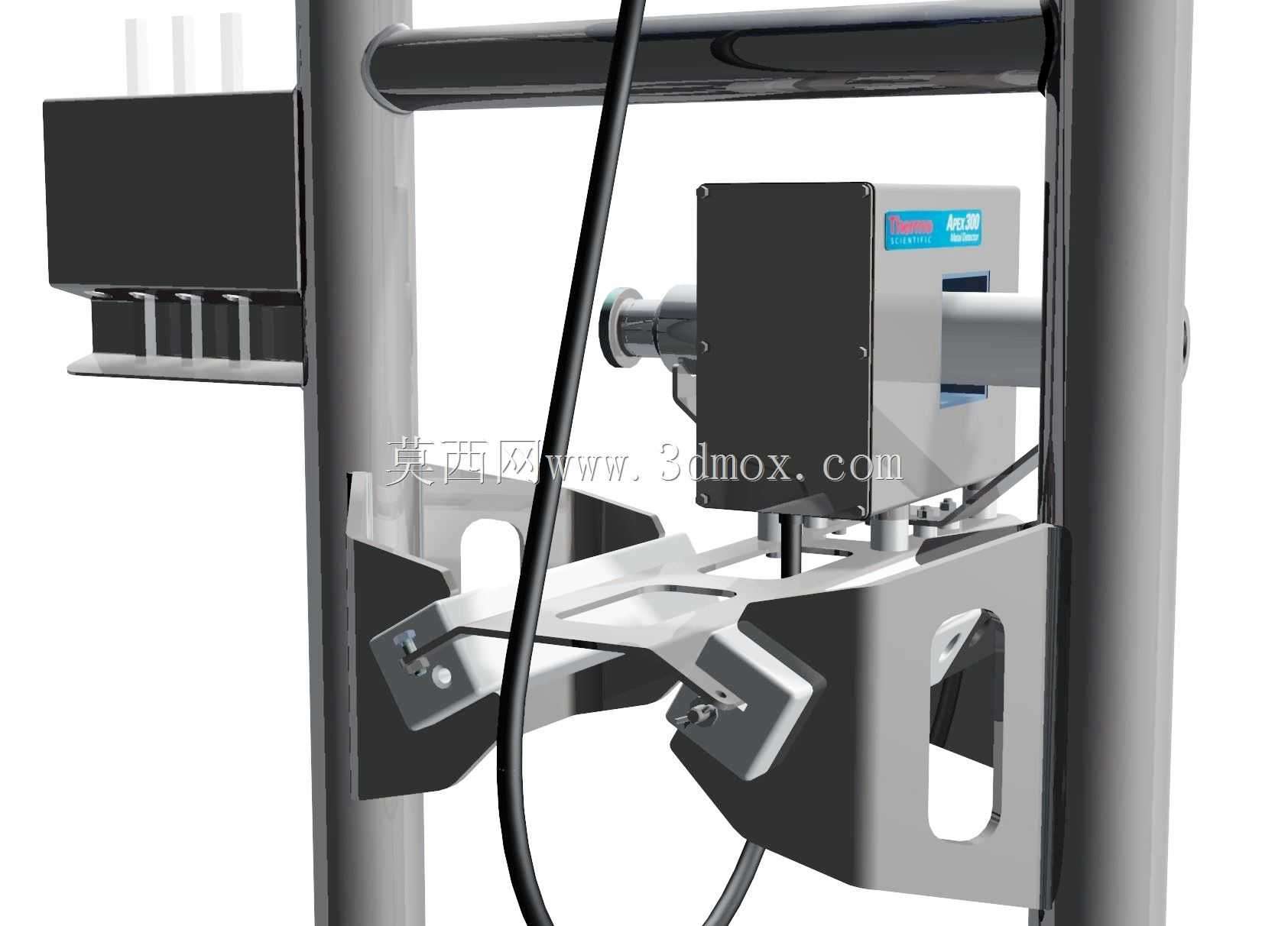

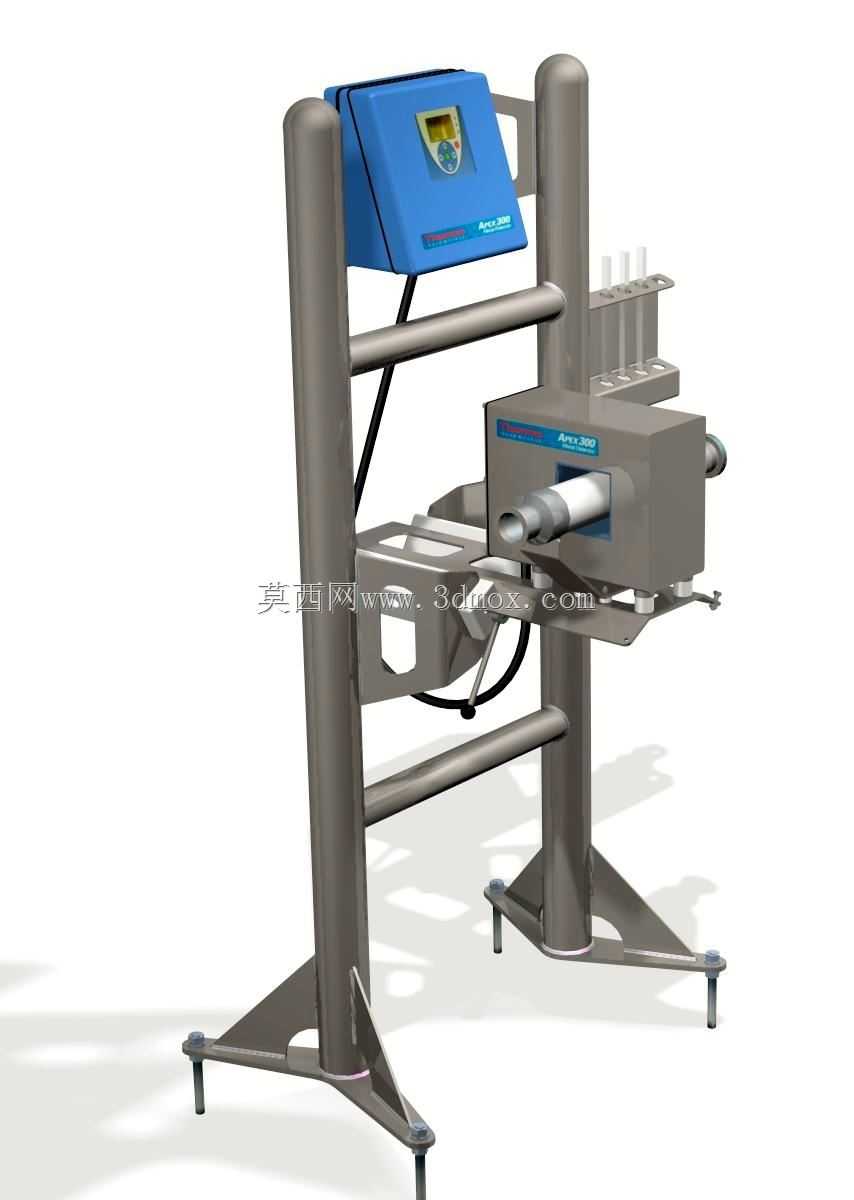

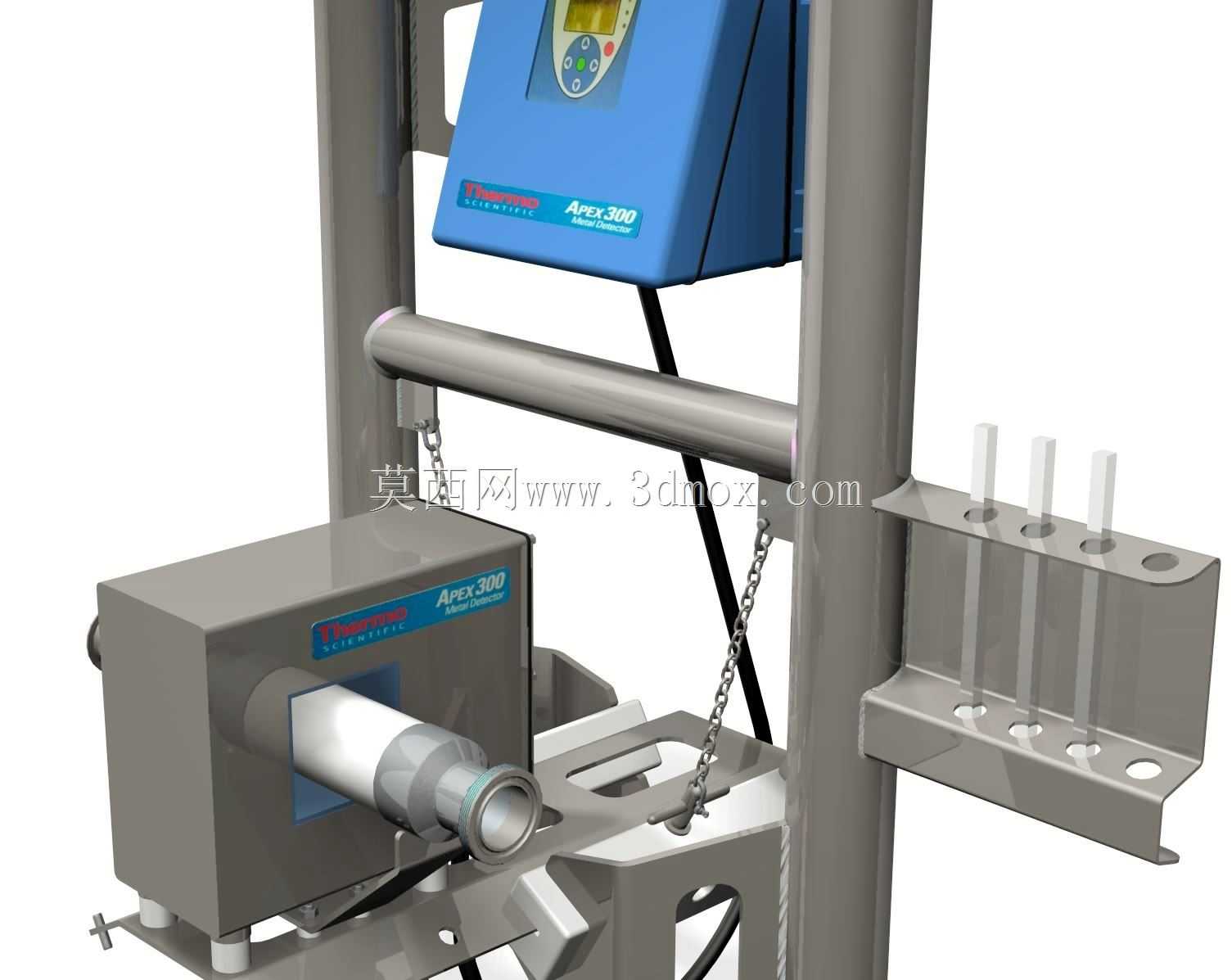

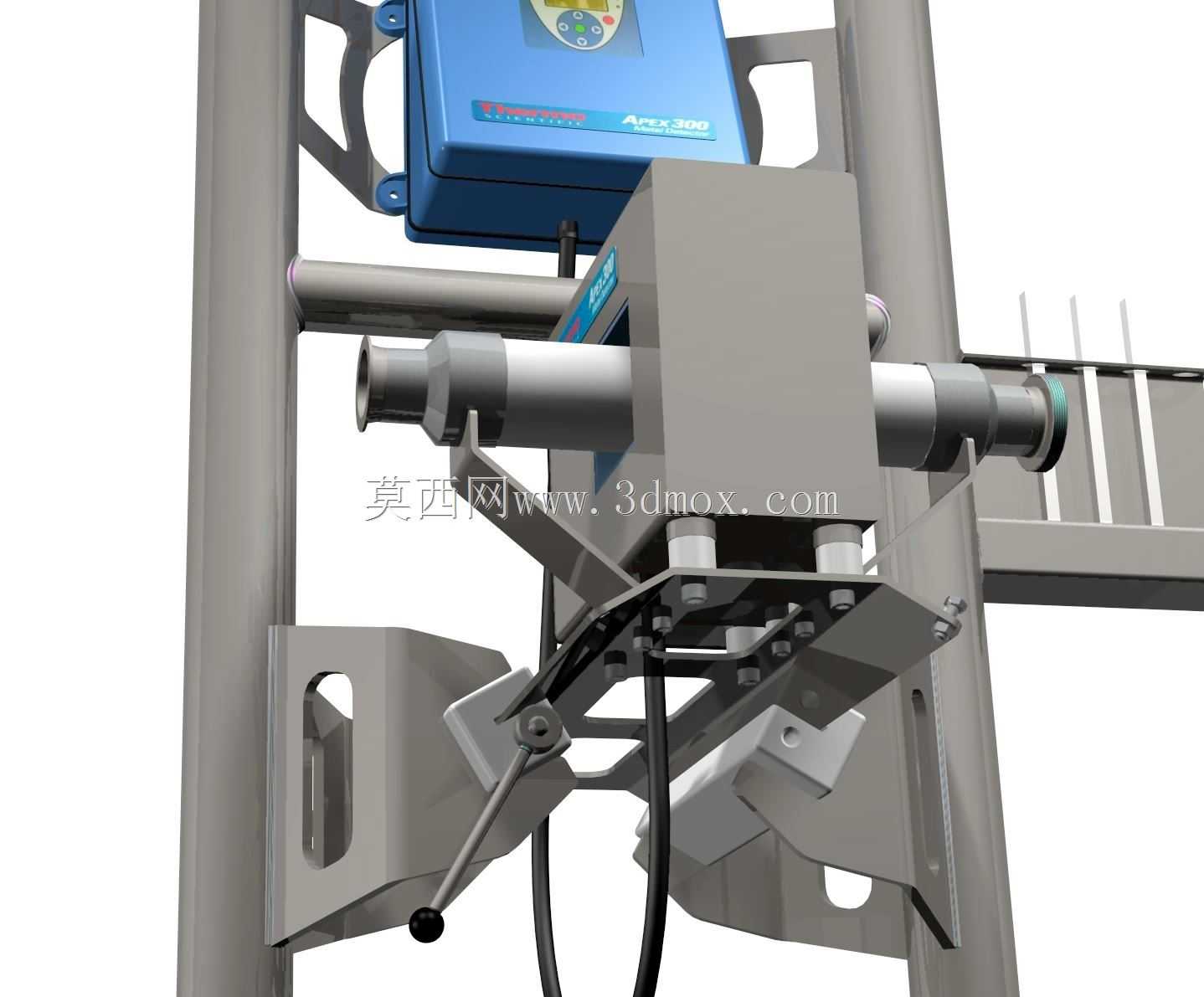

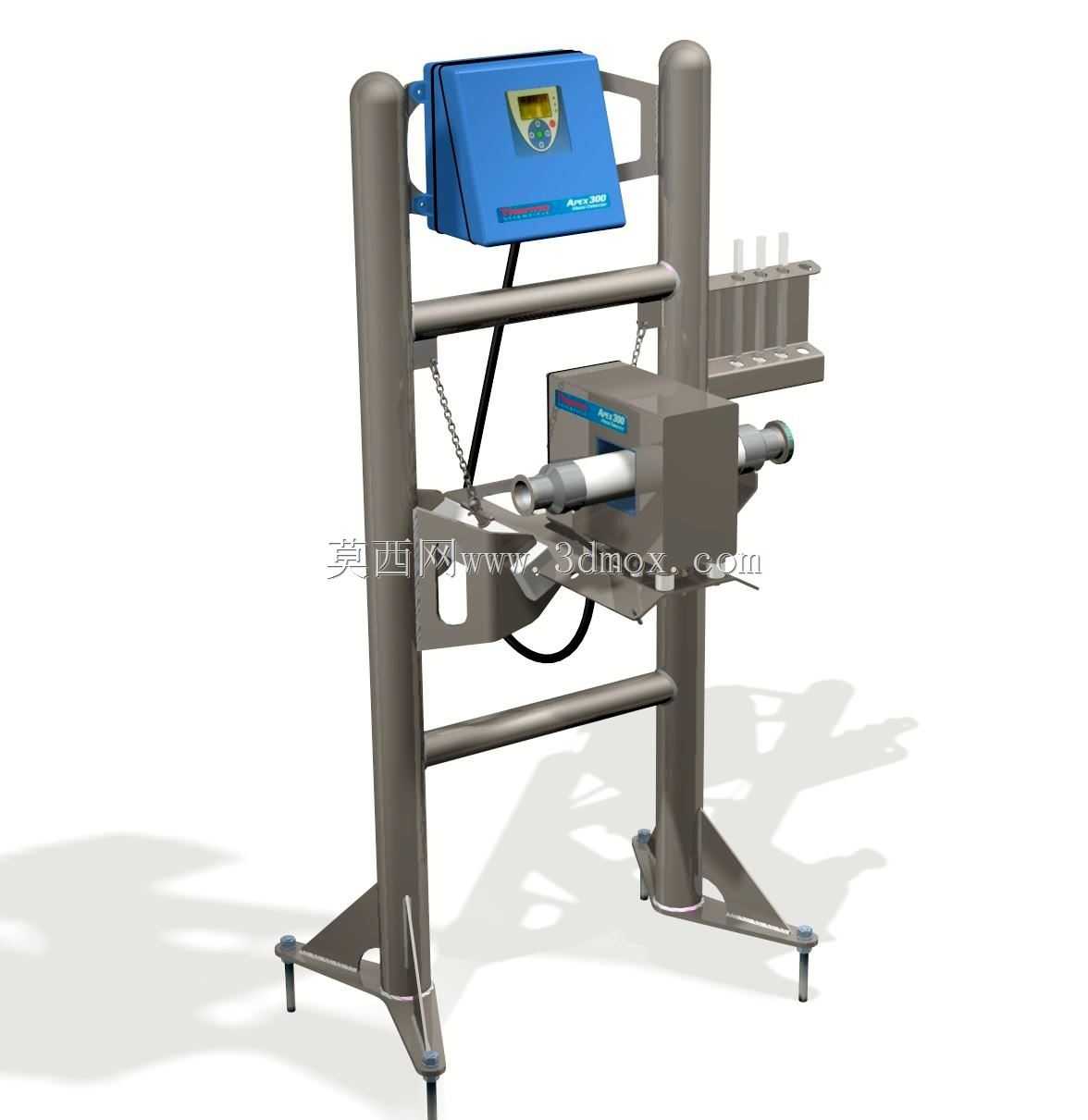

这款管道式液体在线金属检测设备，主要面向液态物料连续生产的加工场景，广泛应用在乳品、饮料、酱料、制药流体等生产流水线中，可在物料密闭输送的过程中完成全流道金属异物检测，避免人工抽检存在的漏检风险，也无需中断生产流程取样，适配连续化高速生产的质控需求。设备整体采用立式落地支架结构，主体检测单元通过横向悬臂固定在两根立式支撑柱中部，上方搭载带防护外壳的操作控制终端，控制终端通过快装支架固定在支撑柱上部，操作人员无需俯身即可完成参数调整、检测结果查看等操作，控制终端与检测单元之间采用耐弯折的防护线缆连接，线缆通过链式吊件承托，避免生产过程中线缆晃动剐蹭周边管线或设备部件。检测单元采用直通式管道对接结构，两端预留标准快装接口，可直接对接生产线上的流体输送管道，物料从管道内部流经检测区域时，设备可精准识别混入物料中的铁磁性金属、非铁磁性金属以及不锈钢类异物，一旦检测到异常信号，可联动后端的分流剔除装置将含异物的料段自动排出，无需整批次物料报废，有效降低生产损耗。设备的支撑支架底部采用可调式脚杯结构，可根据现场地面的平整度调整支撑高度，保证检测单元处于水平安装状态，避免管道内物料残留或流动状态异常影响检测精度，支架底部的三角加强筋结构提升了整体支撑刚性，可承受检测单元及对接管道的重量，长期运行不会出现支架变形、检测位置偏移的问题。设计过程中充分考虑了食品、制药类生产场景的清洁需求，所有与物料接触的部件均采用快拆式无死角结构，无需专用工具即可完成检测管道的拆卸，便于生产间隙的深度清洁与消毒，设备外表面采用哑光不锈钢材质，无卫生死角，不易积尘积料，可适配生产车间定期冲洗的清洁要求。设备的安装边界预留了充足的操作空间，两侧管道对接位置预留了足够的管线安装余量，控制终端的安装角度可根据操作人员的站立位置进行调整，支架整体占地面积较小，可灵活适配不同宽度的生产流水线布局，无需对现有生产线进行大规模改造即可完成加装，降低了产线升级的改造成本。设备的检测灵敏度可根据不同物料的特性进行多档位调整，针对高粘度、含一定颗粒的液态物料也可稳定运行，避免物料本身特性导致的误报警问题，保障生产过程的连续稳定。
