卫生室专用支架式冲洗软管盘管结构

　　这套盘管结构主要面向卫生室场景的冲洗作业需求设计，核心解决固定点位冲洗作业中软管收纳杂乱、拖拽干涉、取用不便的实际工程问题。从现场安装边界来看，整套盘管依托立式支架做承载，支架底部设置标准快接接头，可直接对接现场供水主管路，安装时仅需预留直径800mm的水平操作空间，竖向安装高度控制在1200mm，适配卫生室常规操作台面高度，作业人员无需抬手过度即可完成软管抽拉、阀门启闭操作，不会与周边的卫生洁具、储物柜体产生空间干涉。

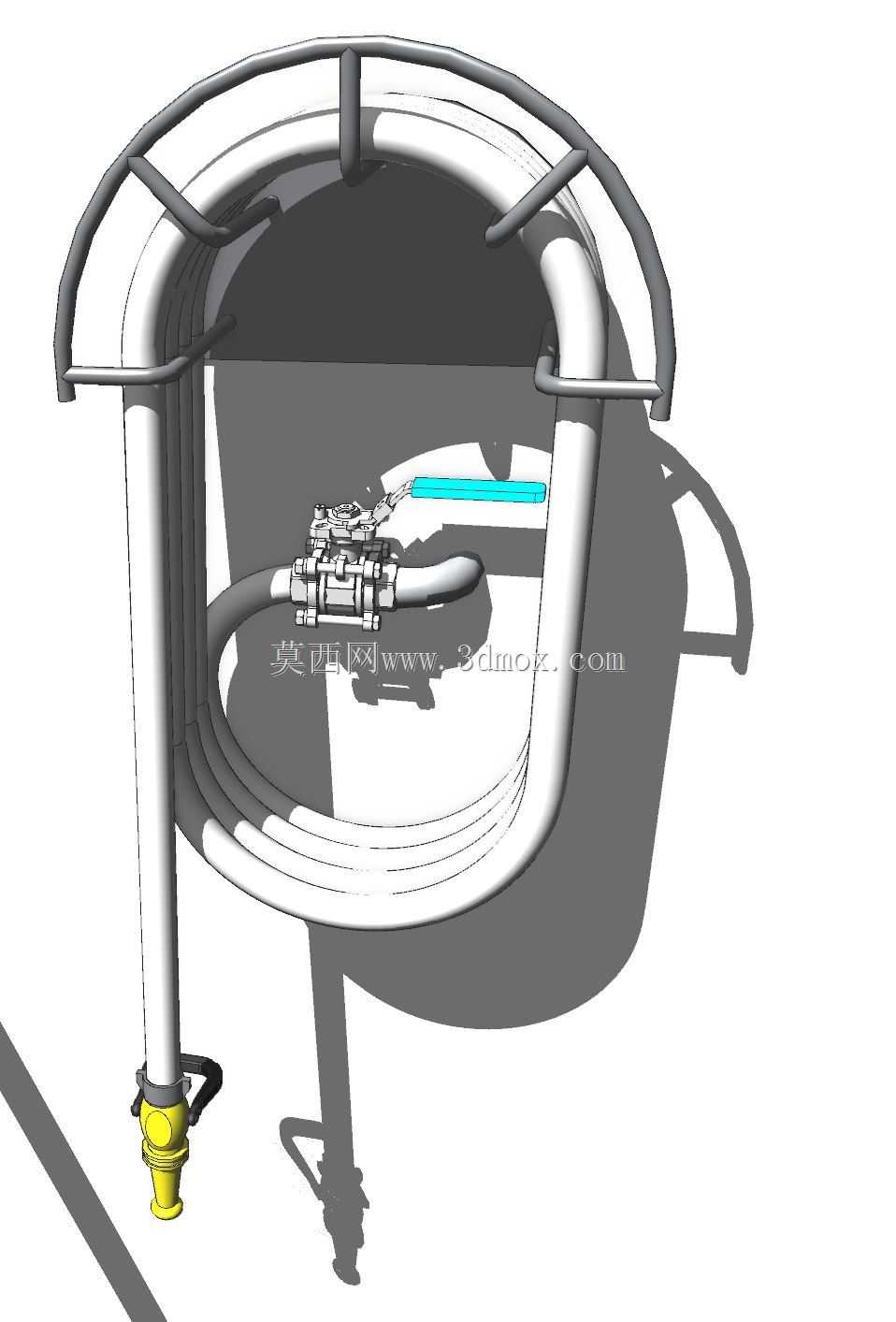

　　管路部分采用食品级卫生级软管做主体，盘管弯曲半径严格控制在软管最小允许弯曲半径的1.2倍以上，避免长期盘绕状态下软管出现折痕、内壁应力开裂导致的漏液问题，整圈盘管通过顶部的环形防护架做限位，防护架采用圆钢弯制而成，表面做钝化处理，既可以约束软管盘绕轨迹，避免抽拉软管时盘管整体散架，也能在作业过程中防止外力磕碰损伤软管外层。盘管末端预留标准接口，用于外接第三方供应的喷嘴组件，接口处做了防滑脱卡槽设计，高压冲洗状态下不会出现喷嘴甩出的安全隐患。

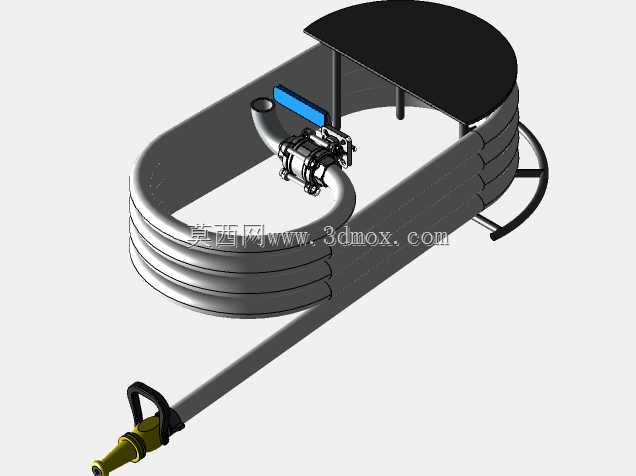

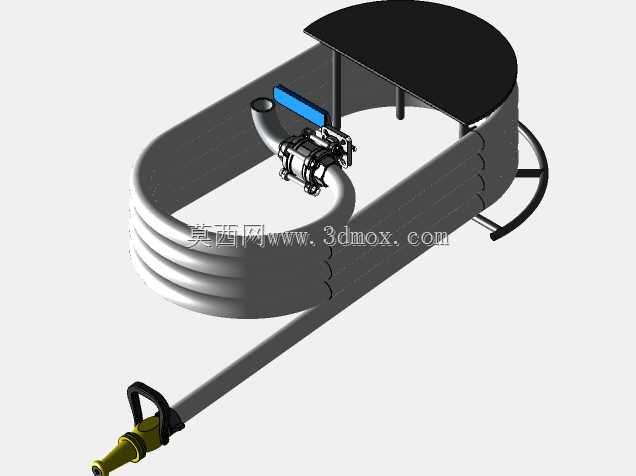

　　控制阀门集成在盘管引出段的操作位，阀门采用直通式结构，流道阻力小，启闭行程短，作业人员单手握持即可完成流量调节与启闭操作，阀门两端采用卡箍式连接，后期维护更换时无需拆解整个盘管支架，仅需松脱卡箍即可完成阀门拆换，大幅降低现场运维工作量。设计过程中特意将软管的抽拉方向设置为斜向45度引出，避开支架立柱的遮挡，抽拉时软管沿盘管切线方向滑出，不会出现卡滞、叠绕的问题，收回软管时仅需沿盘绕方向顺势推送，即可让软管自动归位到环形防护架内，无需额外整理。

　　从实际使用场景来看，这套结构可覆盖诊室内地面冲洗、器械初洗、污物区域消杀冲洗等多类作业需求，相比传统的壁挂式软管卷盘，立式支架结构无需在墙面做打孔固定，对于已完成装修、墙面不便开孔的卫生室场景适配性更强，支架底部设置的可调脚杯，可根据地面平整度调整整体水平度，即使在略有坡度的防滑地砖地面也能保持稳定放置，不会出现抽拉软管时支架移位的问题。

　　管路排布上特意将进水立管设置在盘管中心位置，进水端从支架底部接入，沿立柱内部上行至盘管中心位置再与软管起始端连接，整个进水路径无多余弯折，流道顺畅，水压损失控制在5%以内，保证末端喷嘴出水压力满足冲洗要求。环形防护架的竖向栏杆间距设置为120mm，既可以阻挡软管从架体脱出，又不会在抽拉软管时摩擦软管外层，延长软管使用寿命。整体结构没有复杂的传动卷收机构，依靠软管自身的弯曲回弹特性实现自然盘绕，结构可靠性高，不存在卷簧失效、卡爪脱位等常见卷盘故障，日常使用几乎无需额外维护，仅需定期检查接口处密封件老化情况即可。

　　在细节设计上，支架底部的快接接头采用带自锁结构的消防式快接，对接时仅需插入后旋转即可锁定，密封面采用丁腈橡胶材质，耐常用消杀药剂腐蚀，长期接触含氯消毒水也不会出现溶胀漏液问题。阀门操作手柄做了防滑滚花处理，即使手上沾有水渍或消毒泡沫也能稳定操作，不会出现打滑问题。盘管整体做了重心配平，满管水状态下支架重心依然落在脚杯支撑面中心位置，抽拉软管时不会出现支架倾翻的风险。针对卫生室的卫生要求，所有金属结构件表面都做了光滑圆弧处理，不存在卫生死角，日常清洁时可直接用消毒水擦拭，不会积存污物。
