利乐PHE MS10-KSR可拆式板式换热结构

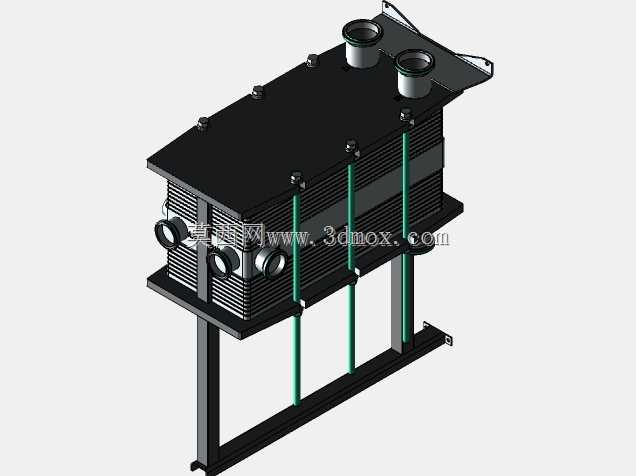

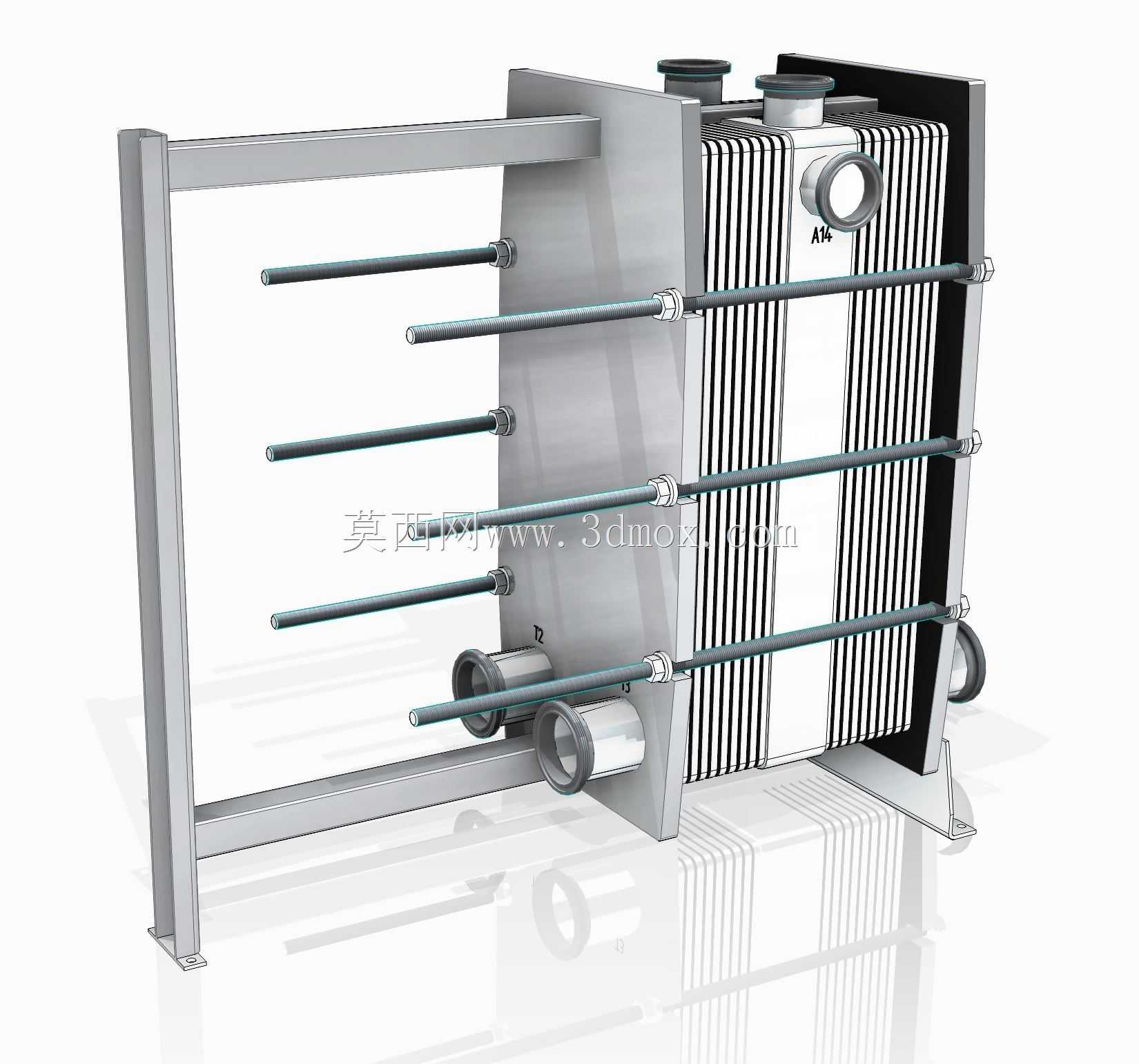

　　在食品饮料、暖通供热、化工流体处理等场景中，可拆式板式换热器始终是热量传递环节的核心设备，这款利乐PHE MS10-KSR结构的设计，完全围绕现场安装、运维、换热效率的实际需求展开。从结构布局来看，整台设备采用框架式承载结构，上下两根横向导杆搭配前后压紧板，将多片冲压成型的换热板片整齐夹持在中间，四周的拉紧螺栓贯穿固定压紧板与活动压紧板，通过调整螺栓的锁紧力矩，就能精准控制板片组的压缩量，既保证板片间密封垫的压缩量处于合理区间，避免冷、热流体出现串漏，也不会因为过度压缩导致密封垫提前老化失效。

　　从实际使用场景出发，这款四流程结构的板换，通过板片角孔的密封垫错位布置，让冷、热两种介质在板片间的流道内形成多程逆向流动，相比单流程结构，流体在流道内的停留时间更长，湍流程度更高，哪怕是粘度稍高的料液或者循环水，也能在较低的流速下形成充分的紊流，大幅提升换热系数，减少换热面积的冗余设计。板片表面采用人字形波纹冲压结构，这种波纹设计不仅能在板片组装后形成多点相互支撑，提升整组板片的承压能力，应对常规工况下1.0-1.6MPa的工作压力，还能不断切割流体边界层，避免流体在板片表面形成滞流层，减少结垢附着的概率，延长设备连续运行的清洗周期。

　　在安装边界的设计上，整台设备的固定压紧板上预留了四个介质接管口，分别对应热媒进、热媒出、冷媒进、冷媒出，接管采用标准法兰连接尺寸，现场配管时不需要额外调整管道走向，只要匹配对应公称通径的法兰就能完成对接。设备底部的支撑脚预留了地脚螺栓安装孔，安装时只需要在混凝土基础上做好预埋或者打膨胀螺栓，就能将设备牢牢固定，不需要额外搭建复杂的支撑钢架。活动压紧板可以沿着上下导杆横向滑动，当需要清洗板片或者更换密封垫时，只需要松开拉紧螺栓，将活动压紧板滑到导杆末端，就能逐片拆下板片进行维护，不需要拆除外接管道，大幅降低运维的工作量。

　　从结构设计的细节来看，上下导杆采用实心圆钢加工，表面做了防锈处理，既能承受整组板片加上压紧板的总重量，也能避免长期使用后导杆锈蚀导致活动压紧板滑动卡涩。拉紧螺栓采用梯形螺纹设计，相比普通三角螺纹，锁紧时的受力更均匀，长期承受压紧力也不容易出现螺纹滑牙的问题，螺栓表面做了发黑处理，具备基础的防锈能力，适合潮湿的车间安装环境。板片的定位缺口精准卡在导杆上，组装时不需要额外对位，只要顺着导杆将板片推入，就能保证角孔完全对齐，不会出现板片错位导致的流道堵塞或者密封失效问题。

　　在流体适配的设计上，板片间的流道间隙根据常用工况做了优化，既可以处理洁净的自来水、导热油，也能适配含有少量细小颗粒的工艺流体，不会因为流道过窄导致堵塞。四流程的流道设计可以根据实际换热需求，通过调整板片的装配方向，灵活切换程数组合，适配不同的流量、温差工况，比如在小流量大温差的工况下，多程结构可以保证足够的换热长度，在大流量小温差的工况下，也可以调整为双程或者单程组合，降低流体通过设备的阻力损失，减少配套泵的扬程损耗。设备的整体外形紧凑，相同换热面积下的占地面积只有管壳式换热器的三分之一左右，非常适合车间内安装空间紧张的技改项目，不需要预留大面积的检修场地，只要在设备的活动压紧板侧预留出相当于板片组长度的操作空间，就能完成日常的拆洗维护工作。
